Sensor Indutivo IFM IFT240 - Totalmente Metálico

Pré-visualizar: IFT240 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm PNP IP69K

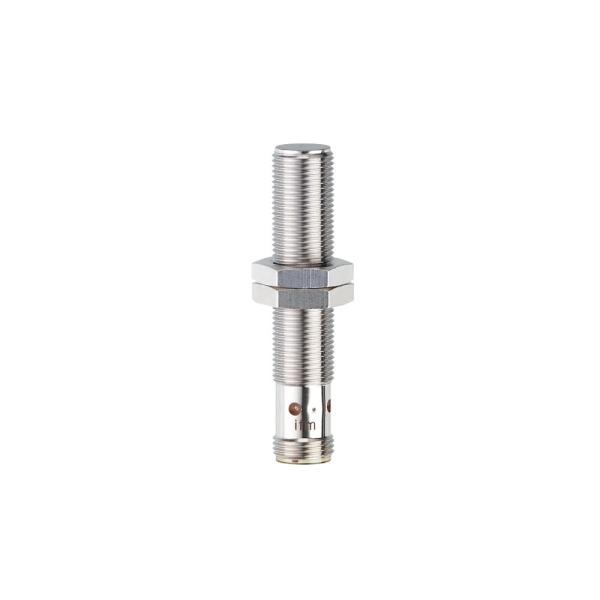

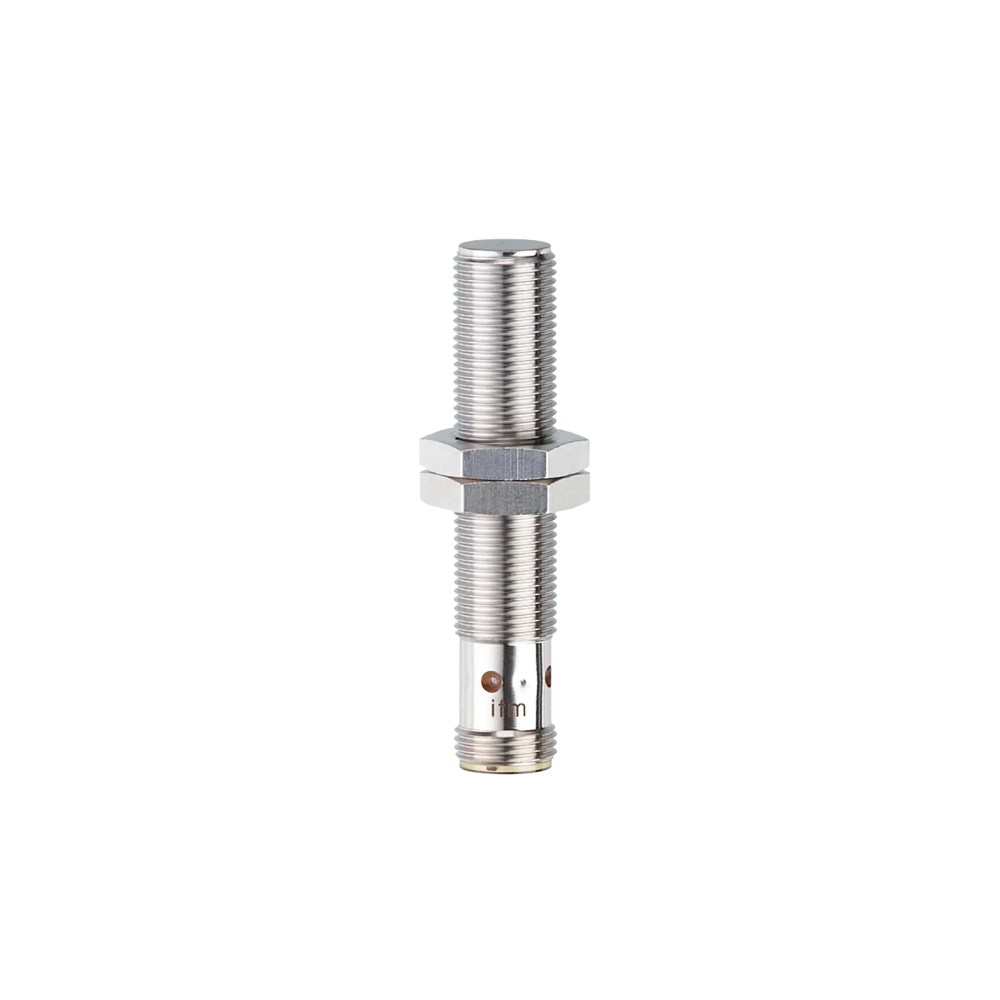

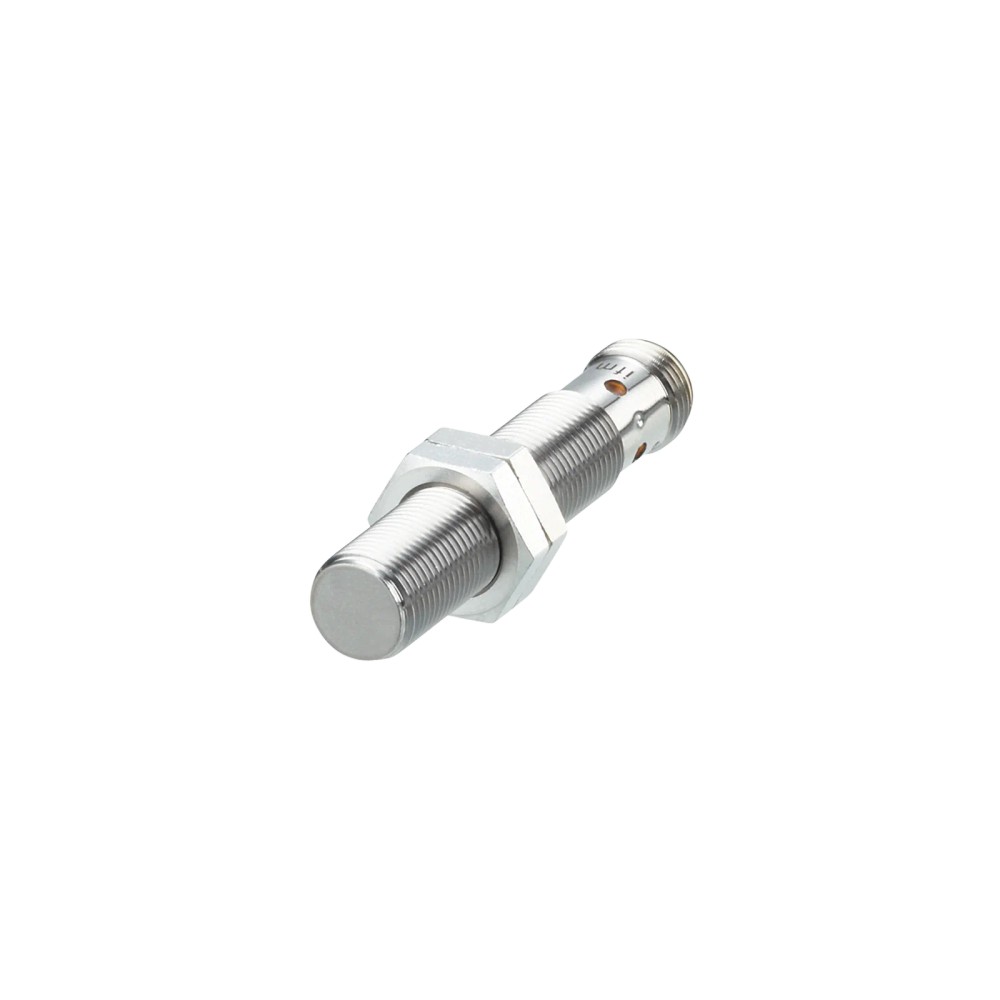

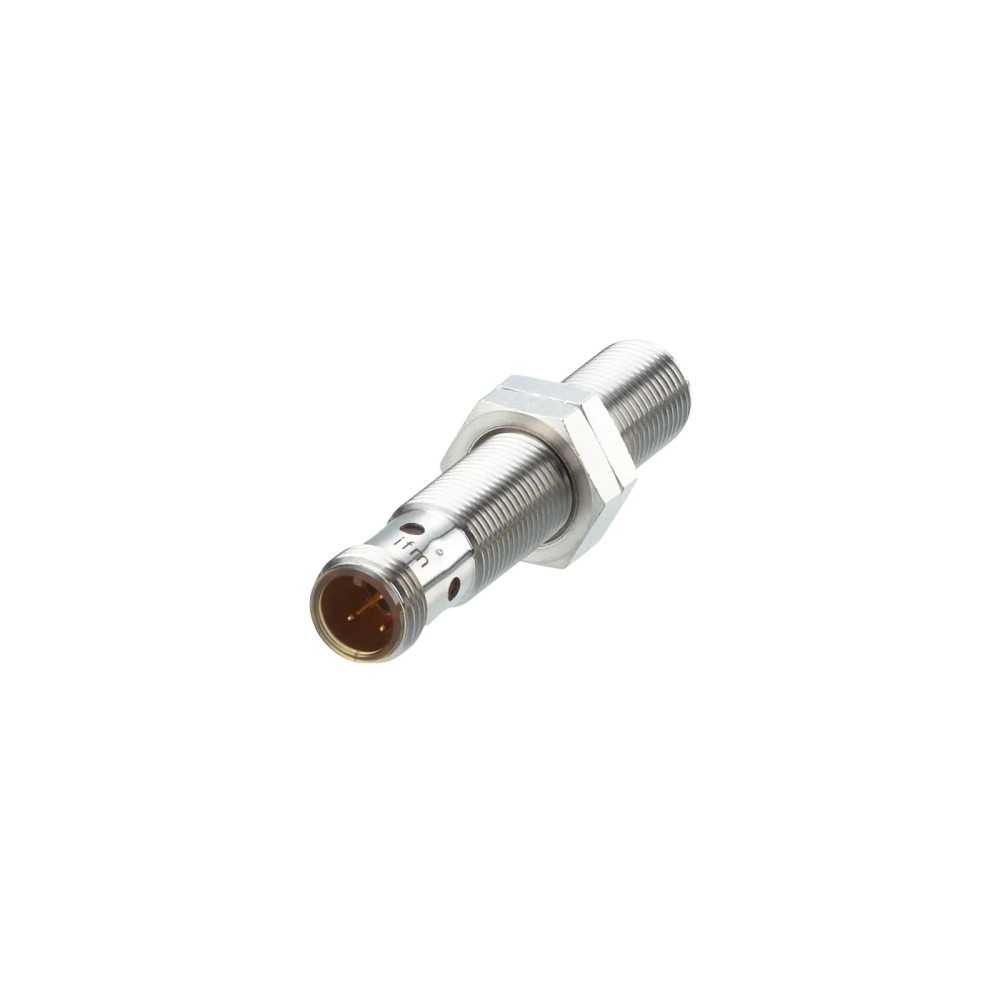

IFT240 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm PNP IP69K

Imagem meramente ilustrativa

R$ 795,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT240
EAN: 4021179235204
NCM do produto: 85365090

Destaques do Produto Alcance 3 mm...mais

Fechar menu

Saiba mais sobre: "IFT240 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M12 3mm PNP IP69K"

Destaques do Produto

Alcance

3 mm

Montagem

Embutida

Saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Conexão elétrica

M12

Proteção

IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IFT240, M12 x 1, alcance de 3 mm, embutido, PNP normalmente aberto, IP68/IP69K

O IFM IFT240 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. Foi especificado para áreas higiênicas e processos com limpeza periódica. Possui alcance de detecção de 3 mm, saída PNP normalmente aberta e proteção IP68/IP69K. Sua conexão elétrica é M12 e a alimentação de operação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Alcance de detecção	3 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, contatos dourados
Proteção	IP68 e IP69K
Temperatura ambiente	0 a 100 °C
Frequência de comutação	100 Hz
Dimensões	M12 x 1; comprimento de 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações que exijam montagem embutida e alcance nominal de 3 mm.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme a aplicação indicada pelo fabricante.
Instalações com alimentação DC entre 10 e 30 V e entrada de controle compatível com saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecionar quando forem necessários alcance superior a 3 mm ou detecção de materiais não metálicos; esses requisitos não são especificados para este sensor.
Não conectar a uma entrada que exija saída NPN ou contato normalmente fechado sem verificar uma interface elétrica apropriada.
Não exceder a faixa de alimentação de 10 a 30 V DC nem a temperatura ambiente especificada de 0 a 100 °C.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha informa proteção IP68/IP69K.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou equipamentos, desde que a distância, o material do alvo, a saída PNP e as condições elétricas sejam compatíveis. A ficha fornece fatores de correção por material; a distância efetiva deve ser verificada para o alvo instalado.
Limites a considerar: alcance nominal de 3 mm, montagem embutida, alimentação de 10 a 30 V DC e temperatura ambiente de 0 a 100 °C. A resistência de 100 bar é especificada para a face ativa, não como classificação geral de todo o conjunto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFT240, M12 x 1, alcance de 3 mm, embutido, PNP normalmente aberto, IP68/IP69K, verifique estes pontos:

Escolha o IFT240

Quando a aplicação exigir detecção indutiva de metal, instalação embutida, alcance de 3 mm, saída PNP normalmente aberta e conexão M12.

Procure outra configuração

Se o controlador exigir saída NPN ou normalmente fechada, ou se o alcance necessário for diferente de 3 mm, selecione uma versão cuja saída e distância de detecção atendam ao circuito e à geometria da aplicação.

Verifique o ambiente de instalação

Para operação fora de 0 a 100 °C ou alimentação fora de 10 a 30 V DC, confirme no datasheet do fabricante uma versão apropriada antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFT240	Referência do produto IFM.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção indicadas na ficha.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicações declaradas na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características declaradas para esta versão.
Alcance aumentado	Sim	Indicação da ficha, sem valor adicional além do alcance especificado de 3 mm.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de operação informada pelo fabricante.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite informado para a saída; não exceder.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 emissão classe B	Níveis e referência normativa conforme dados do fabricante.
Certificação UL	Ta -25 a 70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação A012; arquivo E174191	Dados de certificação UL fornecidos na ficha; a faixa UL informada é distinta da temperatura ambiente operacional geral.

Saídas e conexão elétrica
Configuração de saída	PNP, normalmente aberto	Função elétrica e estado de saída especificados.
Número de fios	3 fios	Configuração de ligação informada.
Conexão elétrica	1 x M12, codificação A	Conector elétrico indicado pelo fabricante.
Contatos	Dourados	Material/acabamento dos contatos informado na ficha.
Proteção da saída	Proteção contra sobrecarga e curto-circuito	Recursos de proteção declarados; curto-circuito por impulso.

Faixa de detecção e resposta
Alcance de detecção	3 mm	Alcance especificado pelo fabricante.
Distância de trabalho	0 a 2,4 mm	Faixa informada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Histerese	1 a 20 % de Sr	Faixa de histerese indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,7; alumínio: 0,6; cobre: 0,3	Valores de correção por material de alvo informados pelo fabricante; considerar ao avaliar a distância efetiva.

Condições ambientais e resistência
Temperatura ambiente de operação	0 a 100 °C	Faixa operacional geral declarada.
Grau de proteção	IP68 e IP69K	Graus de proteção informados pelo fabricante; não substituem a verificação das condições específicas de instalação e limpeza.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite indicado para a face ativa.
Força de impacto	1 J	Valor informado na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento de 60 mm	Dimensão nominal do corpo.
Designação da rosca	M12 x 1	Rosca do corpo do sensor.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material declarado para a face ativa.
Material da janela dos LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material indicado para as porcas.
Torque máximo de aperto	15 Nm	Limite de aperto especificado.
Peso	28,4 g	Valor informado nos dados do produto.

Displays e elementos de operação
Indicação de estado	LED amarelo de status de chaveamento, visível em 4 x 90°	Indicação visual do estado de chaveamento, conforme ficha.

Dados de identificação comercial
Marca	IFM	Fabricante informado.
SKU / Part number	IFT240	Código de identificação do produto.
GTIN	4021179235204	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.
NCM	8536.50.90	Classificação fiscal informada.
Software embarcado incluído	Não	Informação declarada na ficha.
MTTF	1104 anos	Valor informado pelo fabricante; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a saída informada é de chaveamento PNP normalmente aberto.

Conexões

Elétrica Conector M12, codificação A, contatos dourados. Alimentação de 10 a 30 V DC; sensor de 3 fios; saída PNP normalmente aberta. Confirmar a atribuição dos pinos no datasheet antes da ligação, pois ela não está detalhada nos dados disponíveis.

Processo Não há conexão de processo especificada. Corpo roscado M12 x 1 para montagem do sensor; isso não define uma conexão de processo para tubulação ou fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto, alimentação DC de 10 a 30 V e conexão elétrica M12 adequada.	✓	Corresponde à função de saída, faixa de alimentação e conexão elétrica informadas; validar também a pinagem no datasheet.
Entrada que exige sensor NPN ou saída normalmente fechada, sem circuito de interface.	✗	A ficha especifica saída PNP normalmente aberta.
Detecção de objeto metálico com distância requerida de até 3 mm, em montagem embutida.	✓	O alcance de detecção informado é 3 mm e o tipo de montagem é embutido; verificar a geometria e o material do alvo, considerando os fatores de correção publicados.
Detecção de material não metálico como função direta do sensor.	✗	O produto é indutivo; a ficha não especifica detecção direta de materiais não metálicos.
Instalação com temperatura ambiente entre 0 e 100 °C e exposição a processos de limpeza compatíveis com IP68/IP69K.	✓	A ficha informa essa faixa de temperatura e os graus de proteção; confirmar se as condições concretas de instalação atendem às especificações completas do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFT240, M12 x 1, alcance de 3 mm, embutido, PNP normalmente aberto, IP68/IP69K

Confirme que a aplicação requer detecção indutiva de metal, montagem embutida e alcance de 3 mm.
Verifique se a tensão de alimentação está entre 10 e 30 V DC e se a entrada do controlador aceita saída PNP normalmente aberta.
Confirme o conector M12 codificação A e consulte o datasheet para identificar a pinagem antes de energizar; não deduza a pinagem apenas pelo número de fios.
Instale o corpo na rosca M12 x 1 e posicione a face ativa conforme o tipo de montagem embutida e a distância de detecção especificada.
Aperte respeitando o torque máximo informado de 15 Nm; evite excedê-lo.
Após a ligação, aproxime o alvo metálico dentro da distância de trabalho e confira o chaveamento e o LED amarelo de estado.

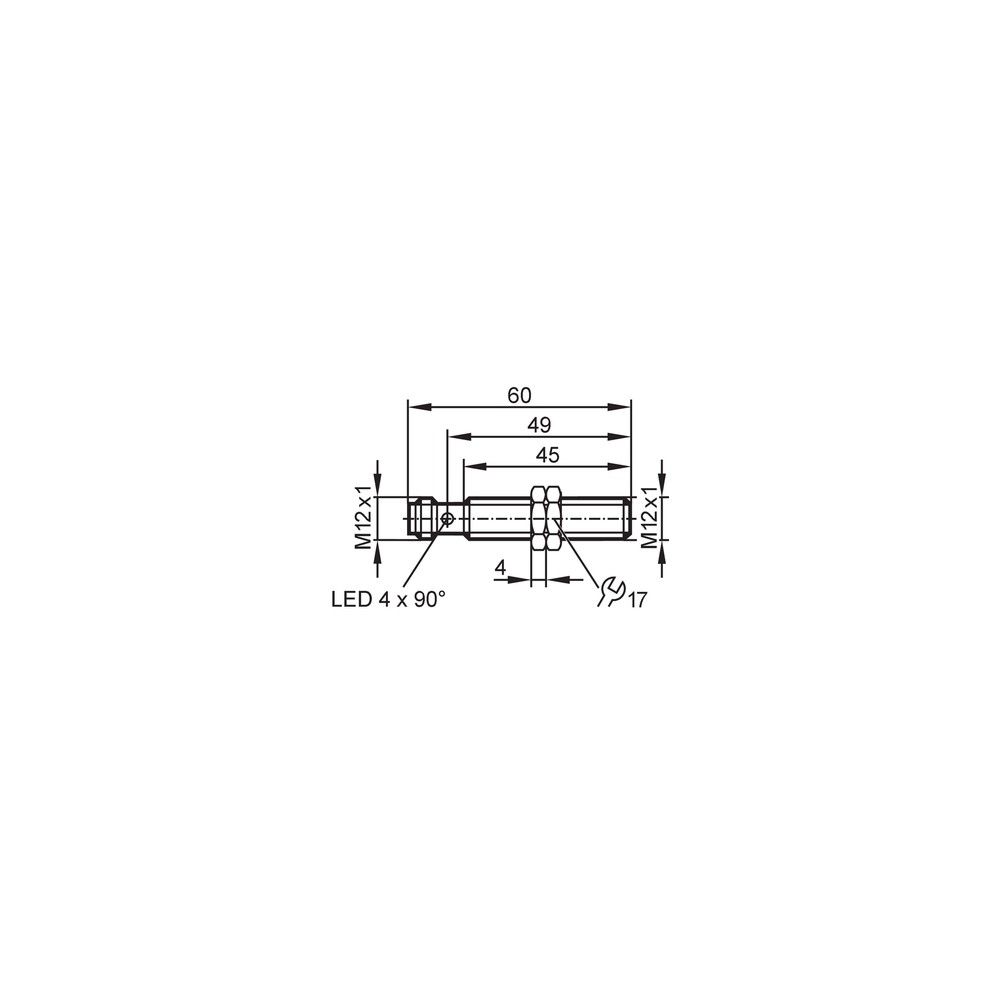

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que 1 ou alimentação fora da faixa especificada.	Meça a alimentação nos terminais, aproxime o alvo à distância de trabalho de 0 a 2,4 mm e compare o material com os fatores de correção da ficha.
A entrada do controlador permanece inativa apesar de o LED indicar chaveamento.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou referência elétrica inadequada.	Confirme que a entrada aceita PNP normalmente aberto e revise a pinagem e o esquema de ligação no datasheet.
Chaveamento intermitente ou instável.	Alvo operando próximo ao limite da distância de trabalho ou ligação elétrica inadequada.	Verifique a posição do alvo, a distância durante todo o ciclo e a estabilidade da alimentação entre 10 e 30 V DC.
O sensor ou o cabo/conector apresenta falha após a ligação.	Curto-circuito, inversão de polaridade, sobrecarga da saída ou conexão incompatível.	Desenergize o circuito, inspecione o conector M12, confirme a pinagem no datasheet e verifique se a corrente da saída não ultrapassa 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT240, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT240 e para que serve?

É um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. A ficha indica uso em áreas higiênicas e processos de limpeza periódicos.

Que tipo de saída e alimentação preciso ter no controlador?

A saída é PNP normalmente aberta e a alimentação de operação é de 10 a 30 V DC. A entrada do controlador deve ser compatível com sinal PNP.

O que acompanha o sensor?

A ficha lista duas porcas de fixação e uma unidade por embalagem. Não há outro acessório incluído indicado nos dados disponíveis.

Ele detecta plástico, vidro ou outros materiais não metálicos?

Não deve ser selecionado para detecção direta desses materiais: o IFT240 é um sensor indutivo especificado para detecção de metal.

Posso usar este modelo se meu CLP exigir saída NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Para uma entrada que exija NPN ou normalmente fechada, selecione uma versão compatível ou valide uma interface elétrica antes da instalação.

O LED acende, mas o CLP não reconhece o sensor; o que verifico?

Verifique se a entrada do CLP aceita PNP normalmente aberto e confirme a pinagem do conector M12 no datasheet. Também confira a referência elétrica e a ligação dos três fios.

O sensor não detecta o alvo; preciso trocar a peça?

Antes de substituir, confira a alimentação, a distância entre alvo e face ativa e o material do alvo. Os fatores de correção variam conforme o metal, e a distância de trabalho informada é de 0 a 2,4 mm.

Este sensor ou seu conjunto de fixação é vendido como kit?

Os dados indicam uma peça por embalagem e duas porcas de fixação incluídas. Não há informação de kit com cabo ou outros componentes.

Como devo instalar e apertar o IFT240?

Instale o corpo roscado M12 x 1 na configuração embutida e não exceda 15 Nm de torque. Consulte o datasheet para a pinagem antes de energizar.

Como confirmar se o IFT240 é adequado para limpeza periódica?

A ficha indica aplicação em processos de limpeza periódicos e proteção IP68/IP69K. Compare as condições reais de limpeza e temperatura com o datasheet do fabricante antes da instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato direto com o alvo.

Alcance de detecção

Distância nominal especificada para a detecção do alvo pelo sensor.

Montagem embutida

Configuração de instalação declarada para o corpo do sensor; deve ser respeitada na montagem e na verificação da detecção.

PNP normalmente aberto

Configuração de saída em que o sensor fornece sinal PNP com função normalmente aberta.

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP indicados pelo fabricante.
