Sensor Indutivo ifm IFT240 - Totalmente Metálico

Pré-visualizar: IFT240 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 3mm PNP Metálico

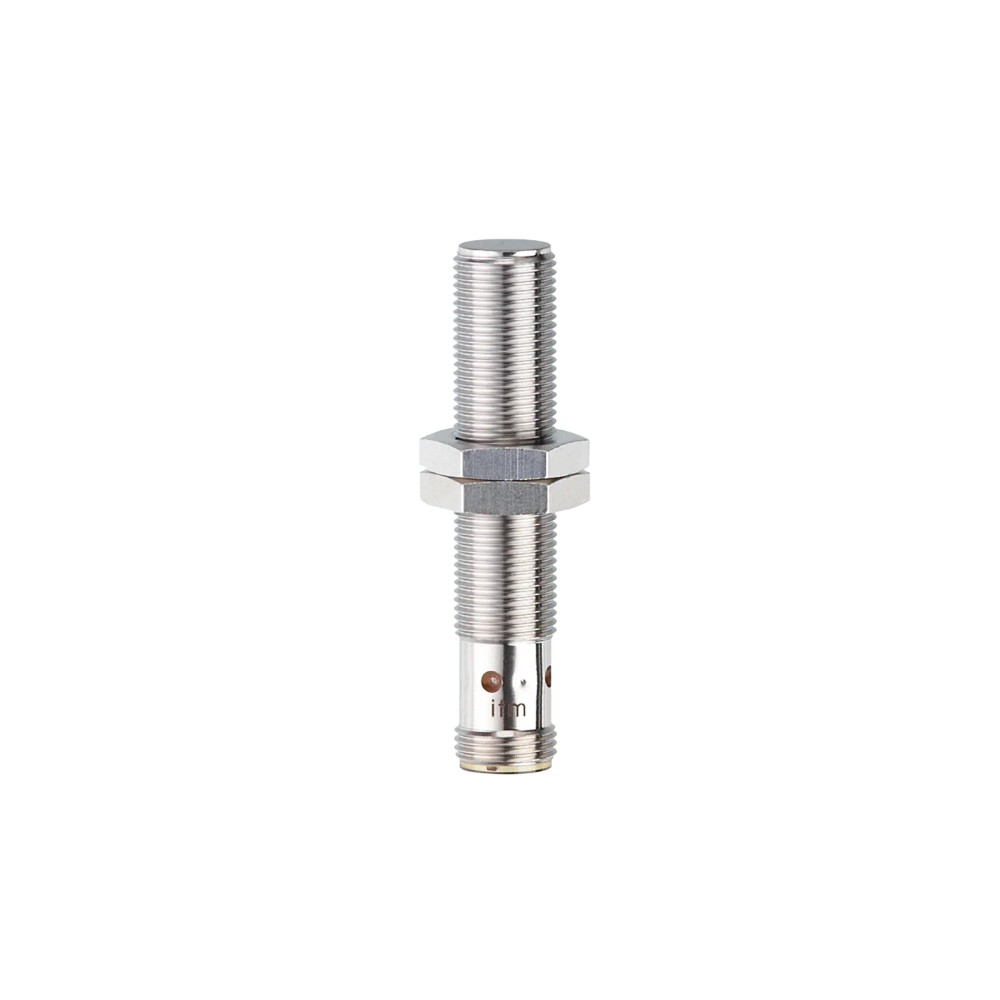

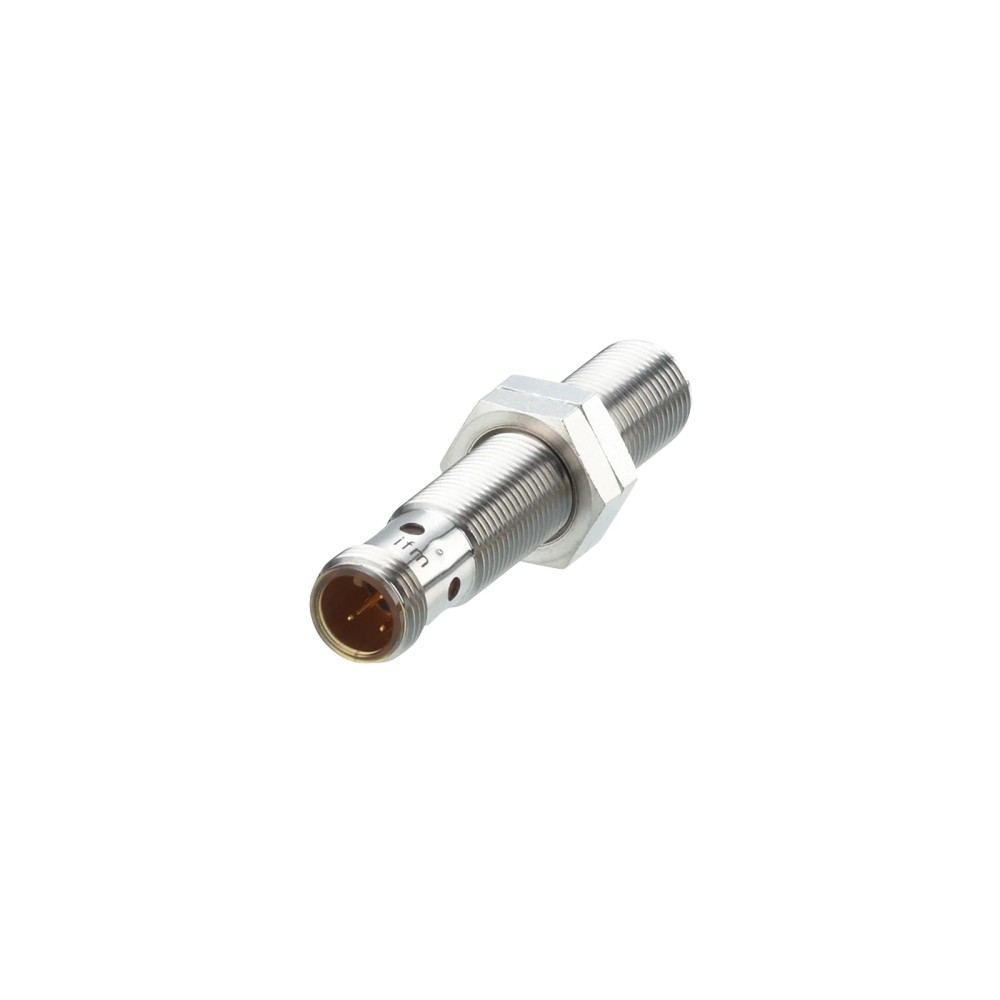

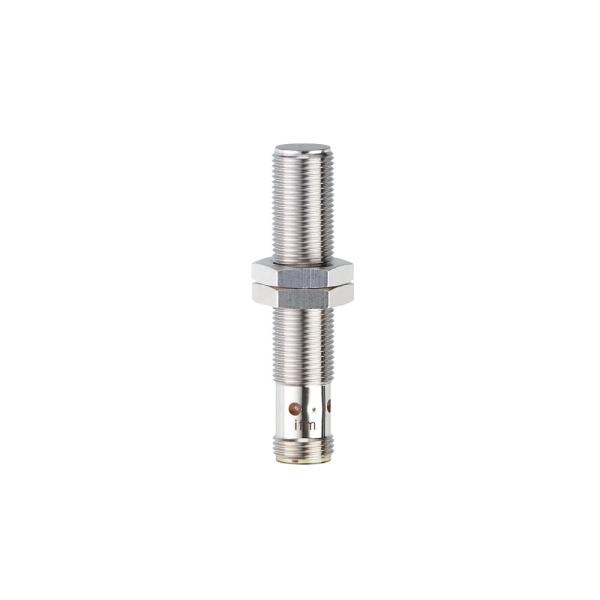

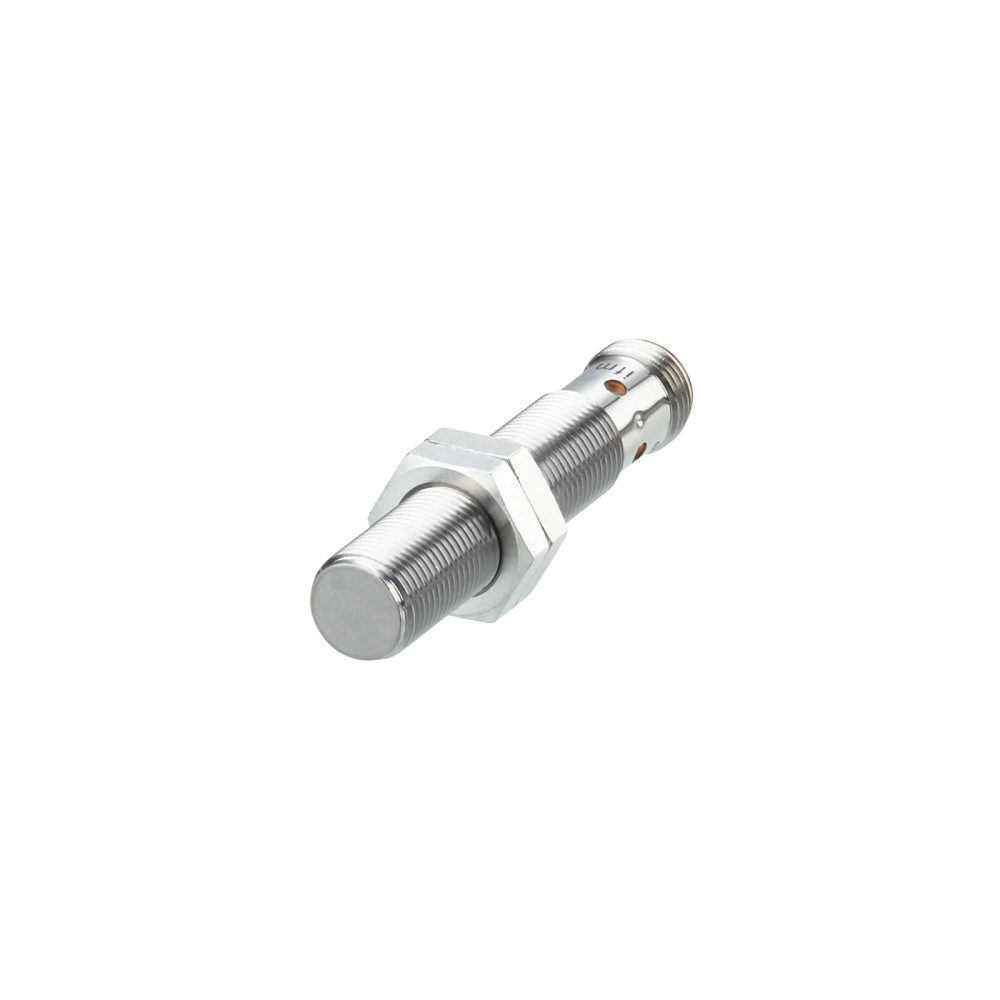

IFT240 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 3mm PNP Metálico

Imagem meramente ilustrativa

R$ 795,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT240
EAN: 4021179235204
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 3...mais

Fechar menu

Saiba mais sobre: "IFT240 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 3mm PNP Metálico"

Destaques do Produto

Alcance de detecção

3 mm

Tipo de saída

PNP normalmente aberta

Montagem

Embutida

Conexão elétrica

M12, codificação A

Proteção

IP68/IP69K

Temperatura ambiente

0...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IFT240, totalmente metálico, M12, alcance de 3 mm, PNP, normalmente aberto

O ifm IFT240 é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato. É indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui alcance de detecção de 3 mm, saída PNP normalmente aberta e proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Modelo	IFT240
Material do invólucro e da face ativa	Aço inoxidável 1.4404 (316L)
Dimensões	M12 x 1; comprimento de 60 mm
Alcance de detecção	3 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	1 x M12, codificação A; contatos dourados
Proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Tensão de operação	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos, conforme indicação do fabricante.
Instalações que aceitem sensor M12 x 1 embutido, saída PNP normalmente aberta e alcance nominal de 3 mm.
Aplicações cuja temperatura ambiente esteja entre 0 e 100 °C e que requeiram proteção IP68/IP69K.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberto.
Não selecionar quando forem necessários alcance superior a 3 mm ou detecção de materiais não metálicos; o princípio informado é indutivo e a ficha não declara detecção desses materiais.
Não utilizar fora da faixa de temperatura ambiente especificada de 0...100 °C sem validar as condições no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: detecção indutiva em áreas higiênicas e instalações com processos de limpeza periódicos; a ficha especifica proteção IP68/IP69K.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou equipamentos que aceitem montagem M12 x 1 embutida, saída PNP normalmente aberta e alcance nominal de 3 mm. Validar material, distância e integração com o circuito de entrada.
Limites a considerar: temperatura ambiente especificada de 0...100 °C, corrente máxima constante de saída de 100 mA e resistência à pressão de 100 bar na face ativa. Confirmar se as condições reais da aplicação correspondem às condições de ensaio e montagem do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IFT240, totalmente metálico, M12, alcance de 3 mm, PNP, normalmente aberto, verifique estes pontos:

Escolha o IFT240 quando

A aplicação exigir detecção indutiva de metal, montagem embutida M12 x 1, alcance nominal de 3 mm, saída PNP normalmente aberta e uso em área higiênica ou com limpeza periódica.

Avalie outra configuração quando

O circuito de controle exigir NPN ou saída normalmente fechada, a geometria de montagem não aceitar M12 x 1 embutido, ou a distância requerida exceder o alcance especificado. Confirme os requisitos do circuito e do alvo no datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo totalmente metálico	Classificação declarada na ficha do produto.
Modelo / SKU / part number	IFT240	Identificadores do produto.
Marca	ifm electronic	Fabricante informado.
GTIN	4021179235204	Identificador global do produto.
Aplicação declarada	Aplicação em áreas higiênicas / processos de limpeza periódicos	Aplicação indicada nos dados do fabricante.
Alcance aumentado	Sim	Característica especial declarada; o alcance de detecção especificado é 3 mm.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.

Saídas e comutação
Função de saída	PNP, normalmente aberta	Configuração elétrica de comutação declarada.
Número de fios	3 fios	Configuração indicada nos dados básicos.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Histerese	1...20 % de Sr	Faixa de histerese declarada.
Indicador de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual informada na ficha.

Detecção
Alcance de detecção	3 mm	Valor nominal informado pelo fabricante.
Distância de trabalho	0...2,4 mm	Faixa especificada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,7; alumínio: 0,6; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar o alcance efetivo.

Conexões
Conexão elétrica	1 x M12, codificação A	Tipo e codificação declarados para a conexão.
Contatos	Dourados	Material/revestimento dos contatos informado.
Conexão de processo	Não especificada	A ficha não informa conexão de processo para fluidos.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de operação ambiente informada.
Grau de proteção	IP68; IP69K	Graus de proteção declarados pelo fabricante.
Resistência à pressão	100 bar / 10 MPa, na face ativa	Condição especificada para a face ativa.
Certificação UL	Ta -25...70 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação A012; arquivo E174191	Dados UL conforme ficha; a faixa Ta indicada é a da certificação, distinta da temperatura ambiente de 0...100 °C informada para o produto.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011: emissão classe B	Níveis e normas listados na ficha do fabricante.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento L = 60 mm	Dimensão nominal declarada.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material informado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material informado para a face ativa.
Janela dos LEDs	PEI	Material indicado na ficha.
Porcas de fixação	Aço inoxidável 1.4404 / 316L; 2 unidades incluídas	Materiais e conteúdo incluído informados.
Torque máximo de aperto	15 Nm	Limite de aperto especificado.
Força de impacto	1 J	Valor informado pelo fabricante.
Peso	28,4 g	Peso informado no dataset do produto.

Dados de confiabilidade
MTTF	1104 anos	Valor informado na ficha; não representa período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial especificado na ficha; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica por 1 x M12, codificação A, com contatos dourados. Saída PNP normalmente aberta, alimentação de 10...30 V DC, sensor de 3 fios. A compatibilidade elétrica depende de o circuito de entrada aceitar PNP e respeitar tensão e corrente máximas especificadas; a corrente máxima constante da saída é 100 mA.

Processo Conexão de processo não especificada na ficha. A dimensão M12 x 1 refere-se ao corpo roscado do sensor, não a uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e faixa de operação de 10...30 V DC; verificar também o limite de corrente da saída.
Circuito que exige sinal NPN ou normalmente fechado	✗	A configuração informada é PNP normalmente aberta.
Montagem embutida em alojamento compatível com corpo roscado M12 x 1	✓	A ficha informa rosca M12 x 1 e montagem embutida; verificar o desenho dimensional para o alojamento.
Detecção de objeto não metálico	✗	O produto é um sensor indutivo para detecção de metal; a ficha não especifica detecção de materiais não metálicos.
Operação com temperatura ambiente entre 0 e 100 °C	✓	Esta é a faixa de temperatura ambiente especificada.
Aplicação acima de 100 °C ou abaixo de 0 °C	✗	A condição está fora da faixa ambiente informada; consultar o fabricante para avaliar a aplicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IFT240, totalmente metálico, M12, alcance de 3 mm, PNP, normalmente aberto

Confirme no desenho dimensional se o alojamento aceita a rosca M12 x 1 e a montagem embutida.
Posicione o sensor em relação ao alvo metálico respeitando a distância de trabalho de 0...2,4 mm e considerando o material do alvo e seu fator de correção.
Fixe o sensor sem exceder o torque máximo de aperto de 15 Nm.
Conecte a alimentação e a saída conforme a pinagem do fabricante para conexão M12 codificação A; a ficha resumida não apresenta o mapeamento dos pinos.
Verifique se a alimentação está entre 10 e 30 V DC e se a entrada de controle aceita PNP normalmente aberto, respeitando o limite de corrente da saída.
Energize o circuito e confirme a comutação pelo sinal do controlador e pelo LED amarelo de status; verifique a vedação e a montagem conforme as condições da instalação.

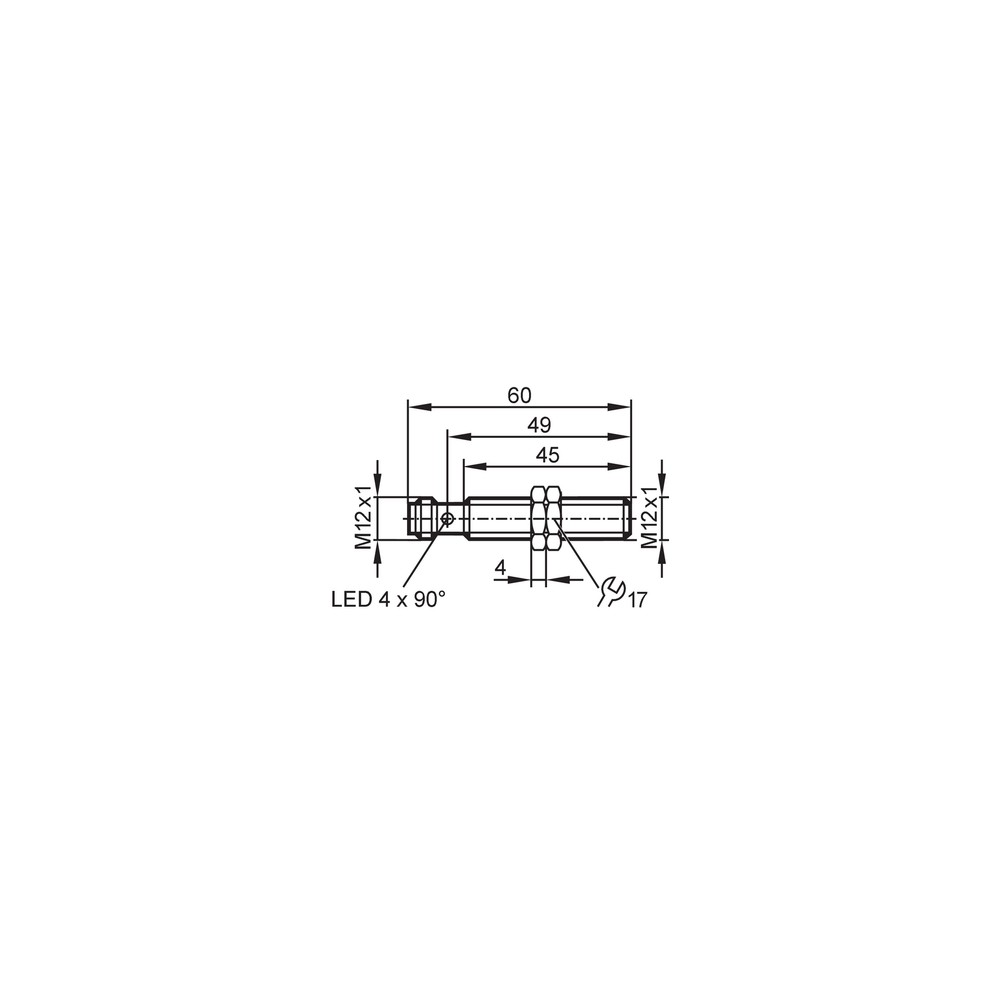

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404 / 316L

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho; material do alvo também influencia o alcance efetivo.	Meça a alimentação nos terminais, confira a ligação PNP no datasheet e aproxime um alvo metálico dentro da distância de trabalho de 0...2,4 mm.
A entrada do controlador permanece ativa ou inativa de forma incompatível com a lógica esperada.	A entrada pode exigir NPN ou normalmente fechado, enquanto o IFT240 fornece PNP normalmente aberto.	Confirme a configuração elétrica da entrada do controlador e compare com a função de saída especificada para o sensor.
A detecção ocorre a uma distância menor do que a esperada.	O alvo pode ser de material com fator de correção inferior ao aço ou estar além da distância de trabalho especificada.	Identifique o material do alvo, consulte os fatores de correção da ficha e teste a detecção dentro de 0...2,4 mm.
O sensor apresenta falha de comutação após a conexão ao circuito.	Possível curto-circuito, sobrecarga da saída ou erro de ligação, apesar das proteções integradas.	Desenergize o circuito, inspecione a fiação e a carga e confirme que a corrente constante da saída não excede 100 mA antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT240, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFT240 e para que tipo de aplicação serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Que tipo de entrada elétrica preciso ter para ligar este sensor?

O circuito deve aceitar saída PNP normalmente aberta e alimentação de 10...30 V DC. Verifique também a corrente exigida pela entrada, respeitando o limite de saída informado na ficha.

O que acompanha o IFT240?

A ficha informa duas porcas de fixação em aço inoxidável 1.4404. Não há outros acessórios listados como incluídos.

Este modelo serve para uma entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IFT240 tem saída PNP normalmente aberta. Para esses requisitos, selecione uma versão cuja ficha declare NPN ou normalmente fechada.

Posso usar o IFT240 para detectar plástico ou outro material não metálico?

A ficha o classifica como sensor indutivo para detecção de metal e não especifica detecção de plástico ou outros materiais não metálicos.

O sensor está ligado, mas não detecta o alvo. O que verifico antes de trocar?

Verifique a alimentação, a ligação e se o alvo está dentro da distância de trabalho de 0...2,4 mm. Considere também o material do alvo e os fatores de correção indicados na ficha.

A saída não funciona com meu controlador; o que pode estar acontecendo?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada do controlador. Confira a lógica da entrada, a alimentação e a corrente requerida antes de substituir o sensor.

Devo escolher o IFT240 ou um sensor com maior alcance?

Escolha o IFT240 quando o alcance nominal de 3 mm e a distância de trabalho de 0...2,4 mm atenderem à geometria da aplicação. Se a distância exigida for maior, procure um modelo cuja ficha especifique alcance adequado.

Que cuidados devo ter na montagem mecânica?

Use alojamento compatível com M12 x 1 e montagem embutida, respeitando o torque máximo de 15 Nm. Consulte o desenho dimensional para verificar as dimensões de instalação.

Como confirmar a pinagem da conexão M12?

Consulte o datasheet do fabricante para identificar os pinos antes de energizar o sensor. A ficha resumida informa M12 codificação A, mas não apresenta o mapeamento dos pinos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo, sem contato mecânico com o alvo. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada, conforme a configuração do circuito. (Ref.: saída PNP)

Normalmente aberto

Função de saída cuja condição de comutação é normalmente aberta, conforme especificação do sensor. (Ref.: configuração de saída)

Montagem embutida

Instalação em que o sensor é montado nivelado ao alojamento, conforme a configuração indicada pelo fabricante. (Ref.: tipo de montagem: embutido)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de partículas e água, segundo os códigos declarados pelo fabricante. (Ref.: IP68, IP69K)
