Sensor Indutivo IFM IFT216 - Áreas Higiênicas M12

Pré-visualizar: IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm IP69K

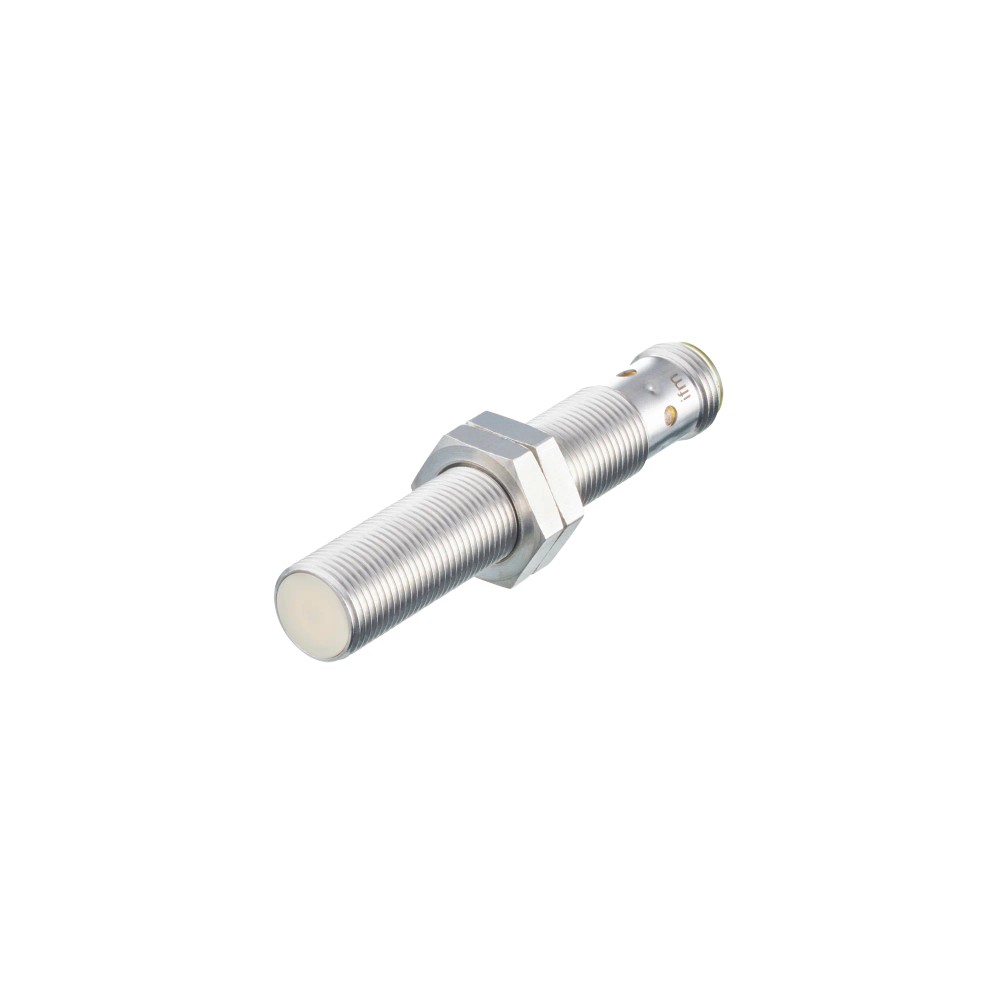

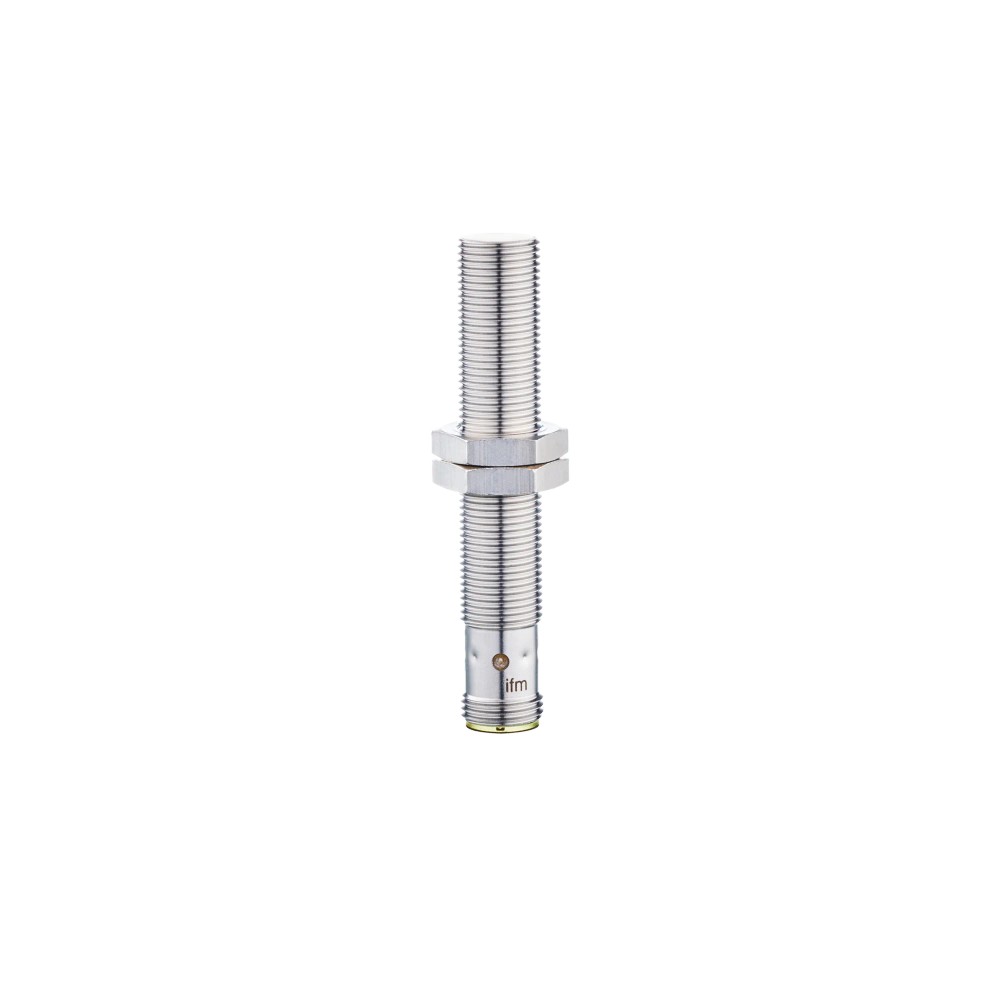

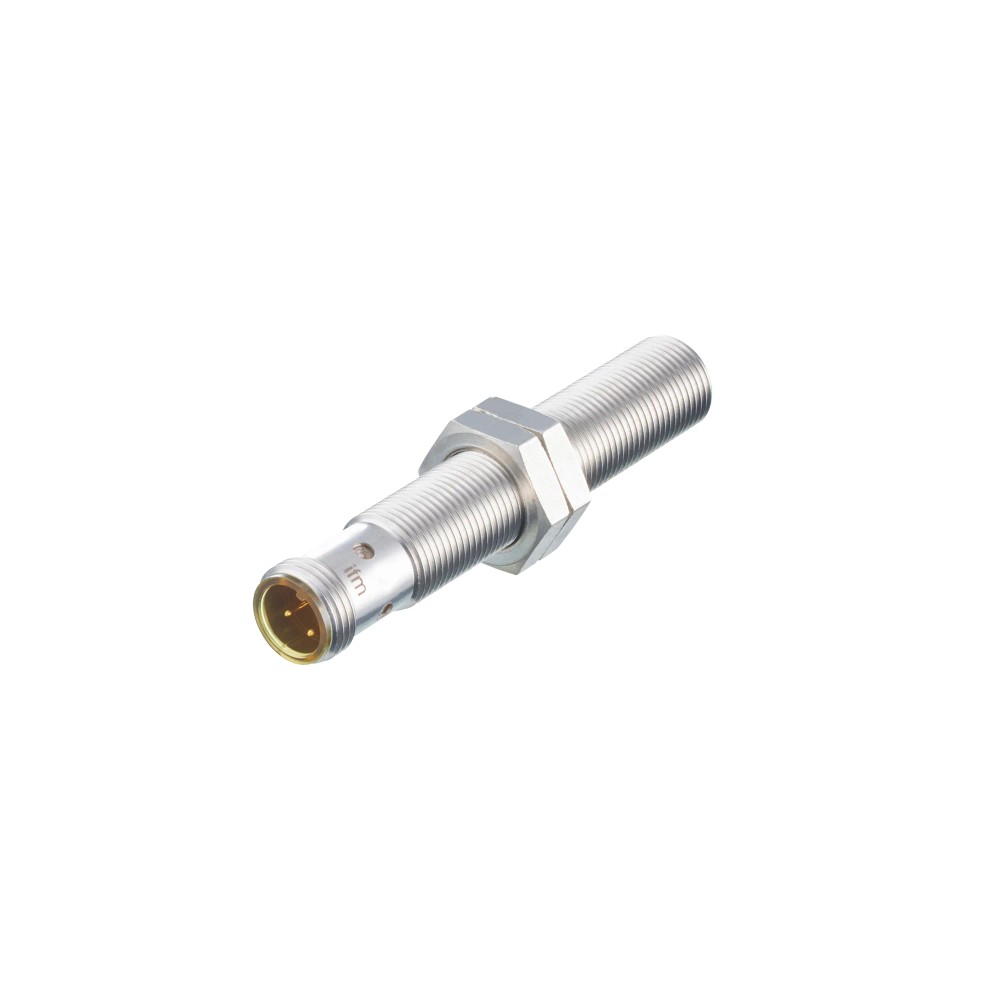

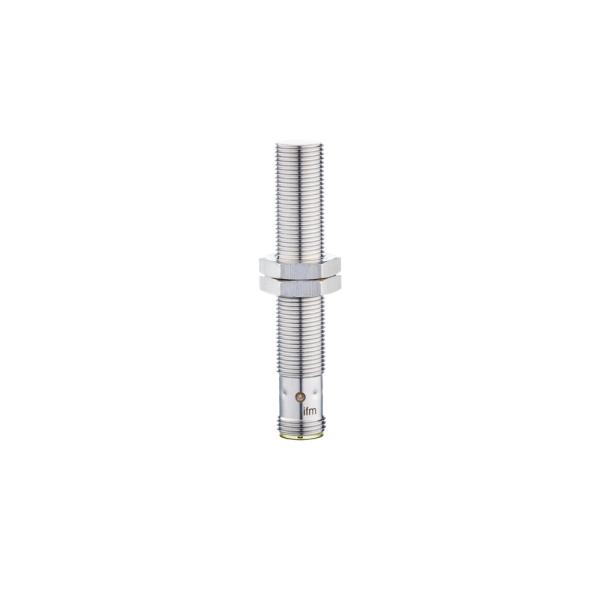

IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm IP69K

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT216
EAN: 4021179087155
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm,...mais

Fechar menu

Saiba mais sobre: "IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm IP69K"

Destaques do Produto

Alcance

4 mm, instalação embutida

Tipo de saída

PNP normalmente aberta

Conexão elétrica

M12, codificação A, 3 contatos

Alimentação

10...30 V DC

Proteção

IP68 e IP69K

Temperatura ambiente

0...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IFT216 M12 PNP, alcance de 4 mm, montagem embutida, IP68/IP69K

O ifm IFT216 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Foi especificado para áreas higiênicas e processos com limpeza periódica. Possui saída PNP normalmente aberta, alcance de detecção de 4 mm e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos dourados
Alimentação	10...30 V DC
Grau de proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	700 Hz
Dimensões	M12 x 1; comprimento de 70 mm
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em áreas higiênicas e processos com limpeza periódica, dentro da faixa de alimentação de 10...30 V DC e da temperatura ambiente de 0...100 °C.
Aplicações que aceitem sensor M12 x 1 de montagem embutida, alcance nominal de 4 mm e saída PNP normalmente aberta.
Instalações compatíveis com conexão M12 codificação A de 3 contatos e corrente constante máxima de saída de 100 mA.

⚠ Considere outro se precisa de:

Não selecione se o circuito de entrada exigir saída NPN ou contato normalmente fechado; este modelo é PNP normalmente aberto.
Não selecione quando a aplicação exigir alcance superior a 4 mm ou detecção garantida além da distância de trabalho especificada de 0...3,24 mm.
Não use fora da alimentação de 10...30 V DC, da temperatura ambiente de 0...100 °C ou acima da corrente constante máxima de saída de 100 mA.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas e em processos com limpeza periódica; a ficha indica proteção IP68 e IP69K, sem substituir a validação das condições específicas de instalação e limpeza.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou equipamentos com montagem M12 embutida, desde que o alvo esteja dentro da distância de trabalho e os fatores de correção do material sejam considerados. Essa aplicação é uma inferência a validar no projeto.
A saída pode ser aplicada a uma entrada de controle compatível com PNP normalmente aberto, respeitando a alimentação de 10...30 V DC e o limite de 100 mA da saída. A ficha não especifica protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IFT216 M12 PNP, alcance de 4 mm, montagem embutida, IP68/IP69K, verifique estes pontos:

Escolha o IFT216 quando

A instalação exigir sensor indutivo M12 x 1, embutido, com alcance nominal de 4 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e aplicação em área higiênica ou com limpeza periódica.

Considere outra configuração quando

A entrada do controlador exigir NPN ou normalmente fechado, quando o alcance necessário exceder a distância de trabalho indicada, ou quando a alimentação, temperatura ou corrente da saída ultrapassar os limites informados. Confirme os requisitos da entrada e o esquema de ligação no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado.
Modelo	IFT216	Referência do fabricante e SKU.
Marca	ifm	Fabricante indicado na ficha.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada no contexto do produto.
Alcance aumentado	Sim	Característica indicada na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo informado para o sensor.
Classe de proteção	II	Classe declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para o dispositivo.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite de corrente constante especificado para a saída.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional indicado para a saída.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada.

Faixa de detecção
Alcance de detecção	4 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...3,24 mm	Faixa de trabalho indicada na ficha; considerar para o posicionamento do alvo.
Histerese	1...20 % de Sr	Variação especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção declarados conforme o material do alvo; afetam o alcance efetivo.

Conexão elétrica
Conexão	1 x M12, codificação A	Tipo e codificação da conexão elétrica especificados.
Contatos	3, dourados	Quantidade e acabamento dos contatos indicados pelo fabricante.
Número de fios	3	Quantidade de fios informada na ficha; consultar o datasheet para pinagem.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP68; IP69K	Graus de proteção informados; observar as condições de ensaio e instalação do fabricante.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à informação UL na ficha.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de imunidade ESD declarados.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Nível de imunidade a HF irradiado indicado.
EMC - Burst	EN 61000-4-4: 2 kV	Nível de imunidade a transientes rápidos declarado.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível de imunidade conduzida informado.
Emissão EMC	EN 55011 classe B	Classe de emissão declarada na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 70 mm	Designação da rosca e comprimento total informados.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Invólucro	Aço inoxidável 1.4404 (316L)	Material informado para o invólucro.
Face ativa	PEEK natural	Material informado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Aço inoxidável 1.4404 (316L)	Material indicado para as porcas.
Torque máximo de aperto	15 Nm	Limite máximo especificado para o aperto.
Peso	30 g	Peso declarado no conjunto de atributos do catálogo.
Tipo de invólucro	Type 1	Designação do tipo de invólucro informada na ficha.

Indicação visual
Status de chaveamento	4 LEDs amarelos	Indicação visual de estado especificada.

Confiabilidade e conformidade
MTTF	1134 anos	Valor informado na ficha; não representa uma garantia de vida útil.
Número de arquivo UL	E174191	Identificação UL indicada no contexto do produto.
Número de aprovação UL	A001	Referência de aprovação informada.
Fontes de alimentação	Limited Voltage/Current	Classificação registrada na ficha.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a saída é de chaveamento PNP normalmente aberta.

Conexões

Elétrica 1 conexão M12, codificação A, com 3 contatos dourados. Alimentação de 10...30 V DC. Saída PNP normalmente aberta; corrente constante máxima da saída de 100 mA. Confirmar a pinagem no datasheet do fabricante antes da ligação.

Processo Conexão mecânica roscada M12 x 1. Comprimento total de 70 mm. Montagem embutida. Não há conexão de processo adicional especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com PNP normalmente aberto, alimentação 10...30 V DC e carga dentro do limite de saída.	✓	A função elétrica, tensão de operação e corrente constante máxima correspondem aos dados informados para o IFT216.
Entrada que exige sinal NPN ou contato normalmente fechado.	✗	O IFT216 tem saída PNP normalmente aberta.
Montagem que requer rosca M12 x 1 e sensor embutido, com detecção dentro da distância de trabalho especificada.	✓	A rosca e o tipo de montagem constam nas especificações do produto; a distância de trabalho indicada é 0...3,24 mm.
Necessidade de protocolo de comunicação, como IO-Link.	✗	Não há protocolo digital especificado na ficha; o produto é descrito com saída de chaveamento PNP.
Uso em temperatura ambiente fora de 0...100 °C.	✗	A faixa de temperatura ambiente informada é 0...100 °C.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IFT216 M12 PNP, alcance de 4 mm, montagem embutida, IP68/IP69K

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação DC entre 10 e 30 V.
Verifique a rosca M12 x 1, o espaço disponível para o comprimento de 70 mm e a condição de montagem embutida.
Posicione o alvo dentro da distância de trabalho informada e considere o fator de correção correspondente ao material detectado.
Instale o sensor sem exceder o torque máximo de aperto de 15 Nm.
Conecte a ligação M12 de codificação A e 3 contatos conforme a pinagem do datasheet; não deduza a pinagem apenas pela quantidade de contatos.
Energize o circuito e confirme a comutação pela entrada de controle e pela indicação de status do sensor.

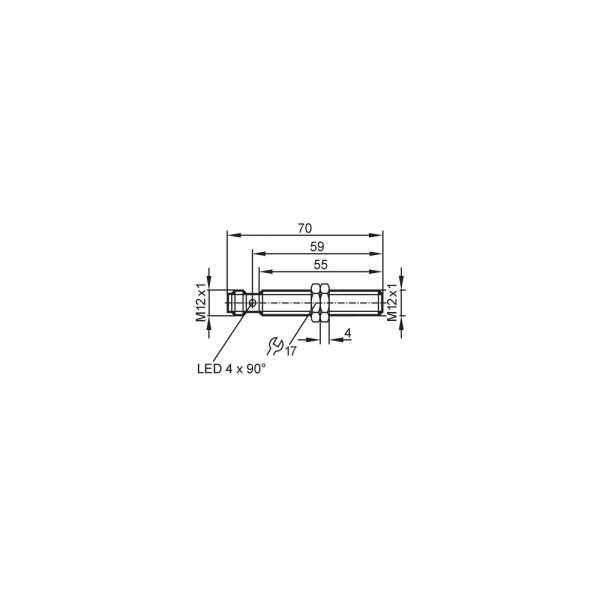

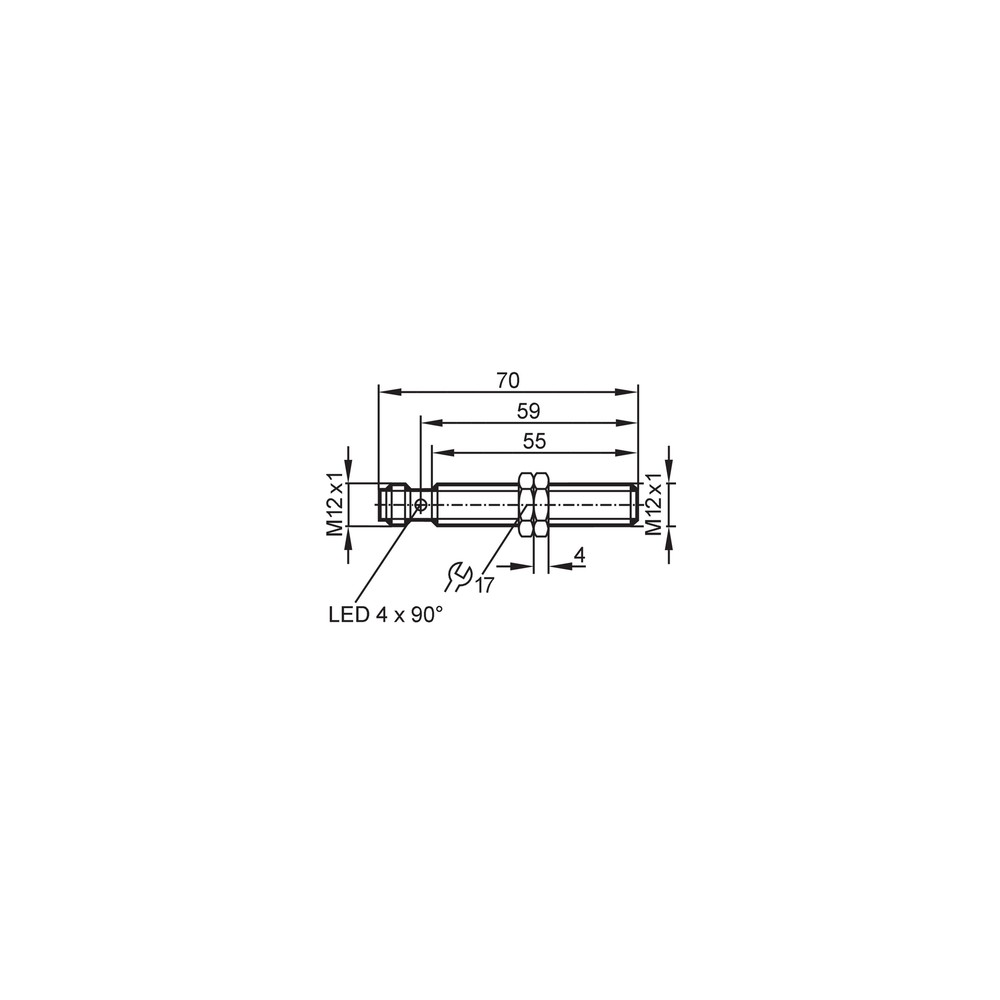

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, incompatibilidade entre a saída PNP e a entrada, ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confirme que a entrada aceita PNP normalmente aberto e teste o alvo dentro da distância de trabalho, considerando o material.
Detecção instável ou comutação em posição diferente da esperada.	Posicionamento do alvo próximo ao limite de detecção ou aplicação de fator de correção inadequado ao material.	Meça a distância entre a face ativa e o alvo e compare com a distância de trabalho de 0...3,24 mm; consulte o fator do material na ficha.
Sensor não opera após a ligação elétrica.	Pinagem incorreta, polaridade invertida ou tensão DC fora da faixa especificada.	Desenergize o circuito, confira a pinagem no datasheet e meça se a alimentação está entre 10 e 30 V DC.
Saída não aciona a carga ou apresenta falha ao comutar.	Carga incompatível com a saída ou corrente constante acima do limite de 100 mA.	Verifique a corrente da carga e a queda de tensão da saída; compare com os limites especificados e teste a entrada sem exceder a capacidade da saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT216 em português (Datasheet) Desenho em escala do IFT216 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFT216 e para que tipo de sistema ele serve?

É um sensor indutivo ifm para detecção de objetos metálicos, especificado para áreas higiênicas e processos de limpeza periódica. Deve ser conectado a um circuito compatível com saída PNP normalmente aberta.

Que conexão e alimentação esse sensor utiliza?

Utiliza conexão M12 codificação A com 3 contatos e alimentação de 10...30 V DC. Confira a pinagem no datasheet antes de ligar.

O que acompanha o produto?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Posso usar o IFT216 com uma entrada NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Para essas entradas, selecione uma versão cuja função elétrica corresponda ao circuito.

Serve para uma aplicação que exige alcance maior que 4 mm?

A ficha especifica alcance de detecção de 4 mm e distância de trabalho de 0...3,24 mm. Se o projeto exigir detecção além desses valores, procure um sensor com alcance adequado.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confirme primeiro a alimentação de 10...30 V DC, a pinagem e a compatibilidade da entrada com PNP normalmente aberto. Depois verifique se o alvo está dentro da distância de trabalho.

A distância de detecção varia conforme o material do alvo?

Sim. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; confira o valor aplicável e a distância de instalação.

É melhor comprar o sensor avulso ou procurar um kit?

O cadastro indica uma unidade por embalagem e duas porcas de fixação incluídas; não há kit adicional informado. Se precisar de cabo ou conector separado, confirme a compatibilidade M12 e os itens fornecidos antes da compra.

Como devo apertar e instalar o sensor?

Instale na configuração embutida e não exceda o torque máximo especificado de 15 Nm. Use o desenho dimensional e o datasheet para confirmar espaço, ligação e pinagem.

Posso usar o sensor em temperaturas acima de 40 °C?

A ficha informa temperatura ambiente de 0...100 °C e, separadamente, Certificado UL Ta de 0...40 °C. Para aplicação sujeita a requisitos UL, valide a condição específica no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha indica alcance de 4 mm. (Ref.: Alcance de detecção: 4 mm)

PNP normalmente aberto

Tipo de saída que comuta como PNP e cuja função é normalmente aberta. (Ref.: Função elétrica: PNP; Função de saída: normalmente aberta)

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser considerada no projeto mecânico. (Ref.: Tipo de montagem: embutido)

Distância de trabalho

Faixa de distância indicada para operação de detecção. (Ref.: Distância de trabalho: 0...3,24 mm)

Grau de proteção IP

Classificação de proteção declarada para o invólucro; as condições aplicáveis devem ser verificadas na documentação do fabricante. (Ref.: IP68; IP69K)
