Sensor Indutivo ifm IFT216 M12 - Áreas Higiênicas

Pré-visualizar: IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

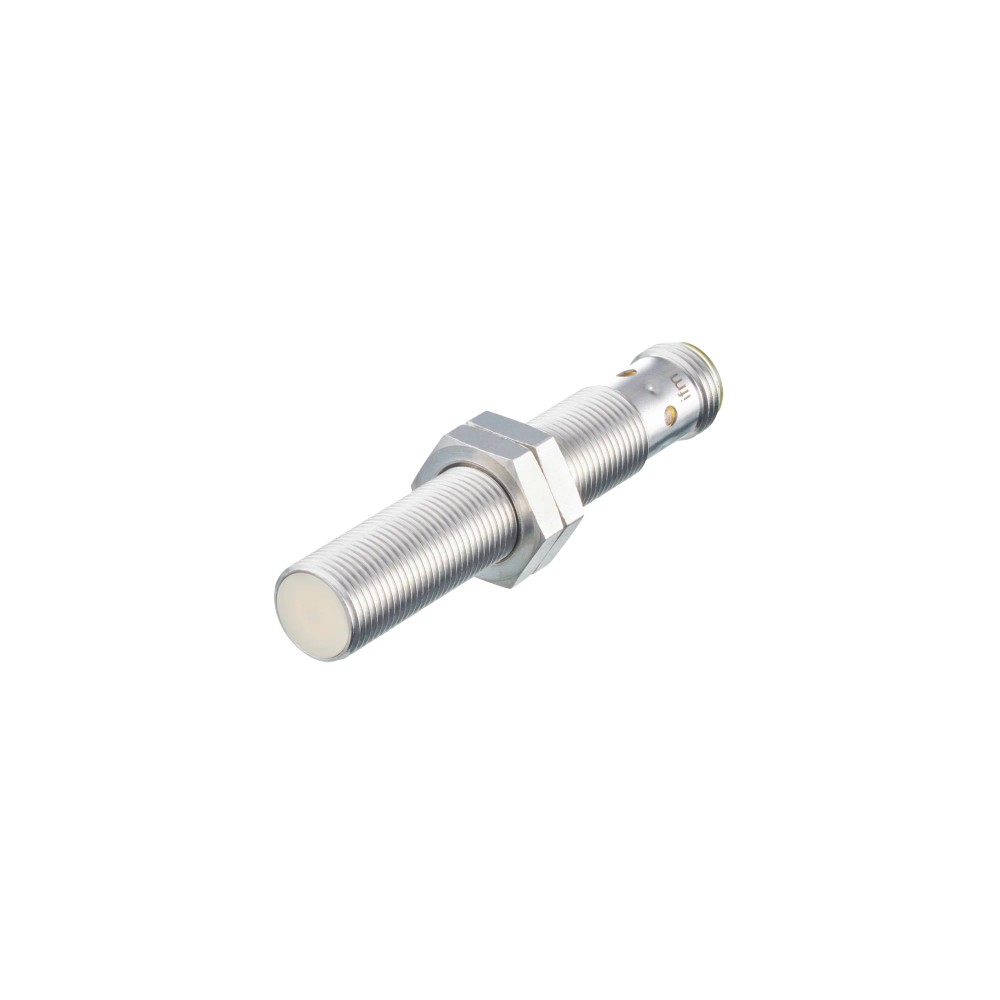

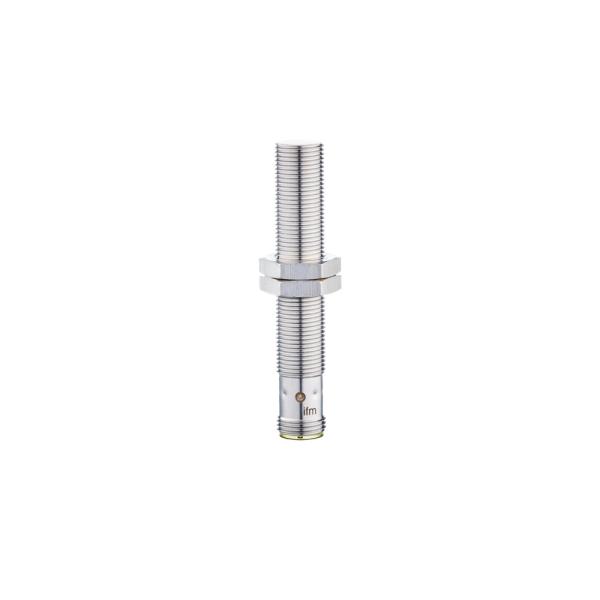

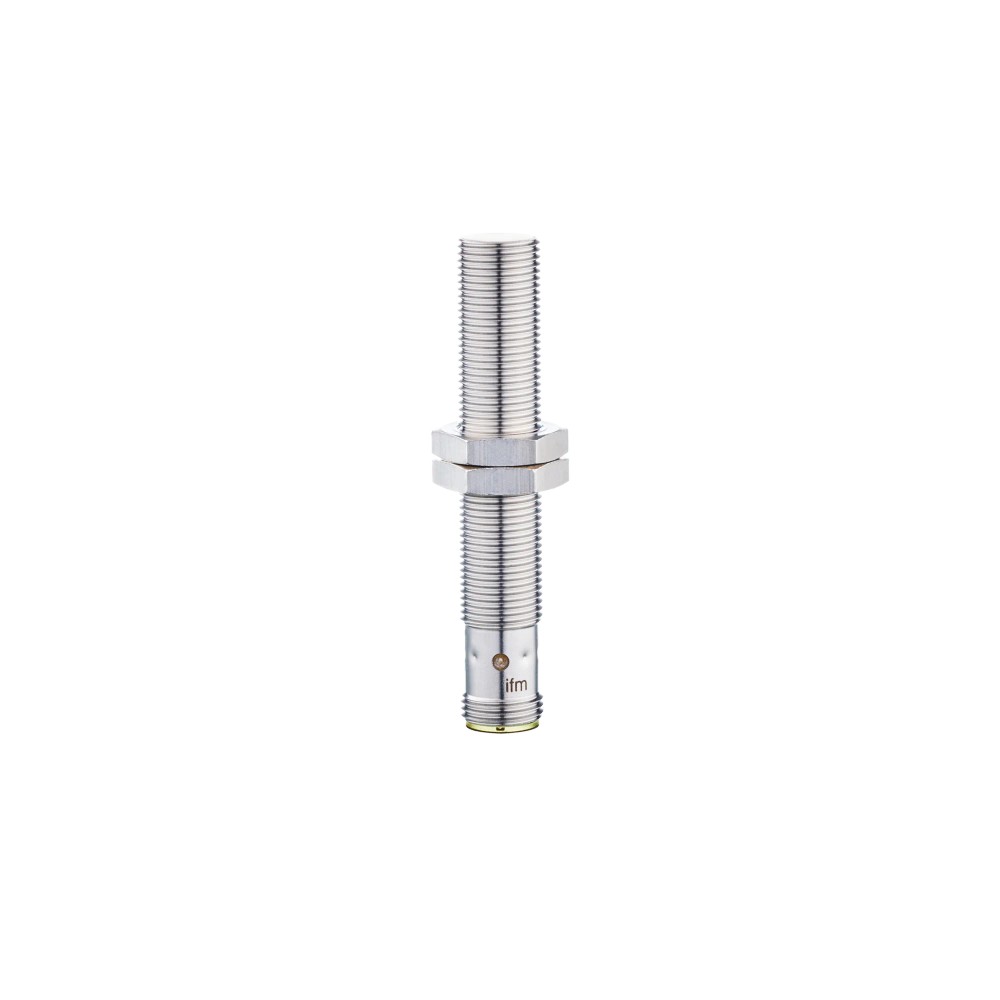

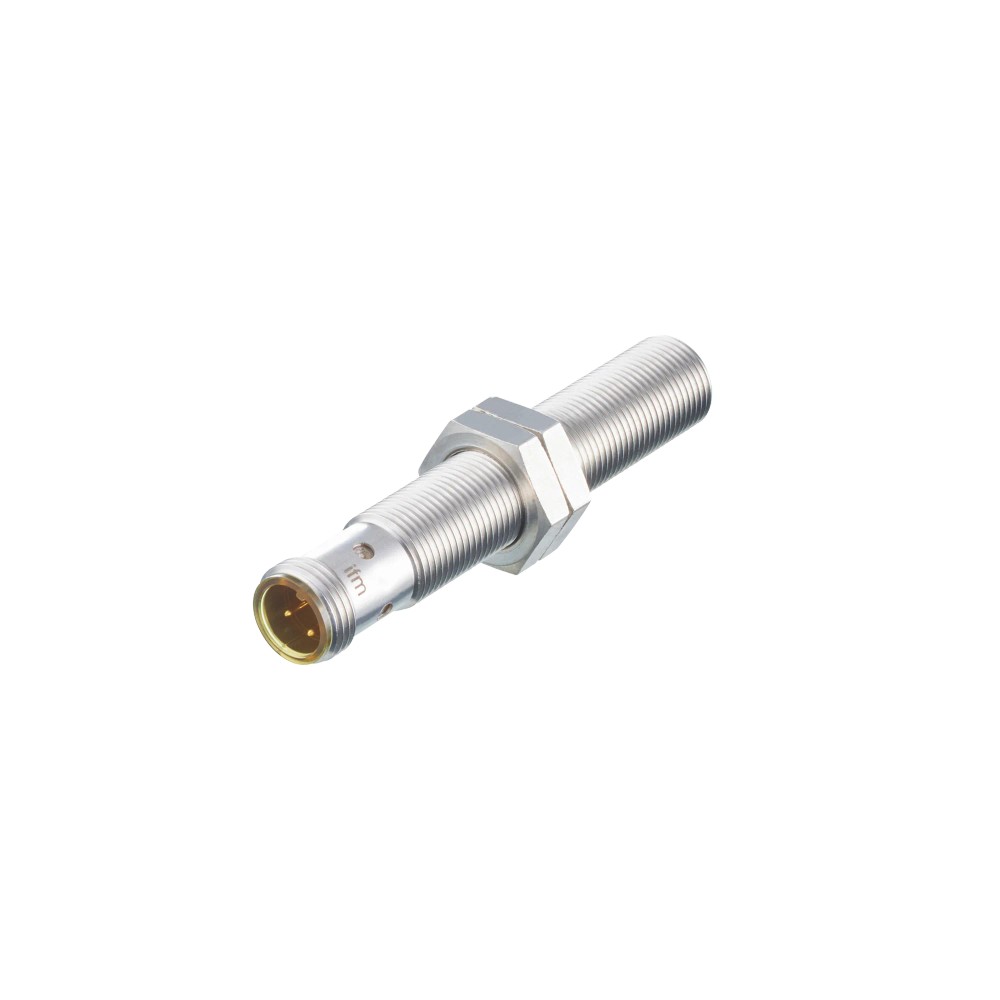

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT216
EAN: 4021179087155
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm,...mais

Fechar menu

Saiba mais sobre: "IFT216 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm"

Destaques do Produto

Alcance nominal

4 mm, montagem embutida

Tipo de saída

PNP normalmente aberta

Tensão de operação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Ambiente

IP68/IP69K; 0...100 °C

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IFT216 M12 PNP 4 mm para áreas higiênicas

O ifm IFT216 é um sensor indutivo para detecção de objetos metálicos em aplicações de áreas higiênicas e processos com limpeza periódica. Possui alcance nominal de 4 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 fios. O invólucro tem proteção IP68 e IP69K, e a faixa de temperatura ambiente informada é de 0 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFT216
Tipo	Sensor indutivo
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação	700 Hz
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Dimensões	M12 x 1; comprimento 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em equipamentos de áreas higiênicas, conforme a aplicação informada para o modelo.
Instalações com alimentação DC de 10...30 V e entrada compatível com saída PNP normalmente aberta.
Aplicações que atendam ao alcance de detecção nominal de 4 mm e à faixa de temperatura ambiente especificada.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; o IFT216 tem saída PNP normalmente aberta.
Não selecionar quando a distância necessária exceder o alcance nominal de 4 mm; confirme a distância de trabalho e as condições de montagem no datasheet.
Não conectar a uma alimentação fora da faixa de 10...30 V DC.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas com processos de limpeza periódicos; respeite a faixa ambiente de 0...100 °C e as condições indicadas para IP68/IP69K.
Possibilidade de aplicação: detecção de objetos metálicos em máquinas ou dispositivos com entrada PNP, desde que a distância, o material-alvo, a montagem embutida e a conexão elétrica sejam compatíveis. Confirme o fator de correção do material no datasheet.
A ficha não especifica compatibilidade com alimentos, detergentes específicos, produtos químicos ou condições particulares de lavagem; valide esses aspectos com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IFT216 M12 PNP 4 mm para áreas higiênicas, verifique estes pontos:

Escolha o IFT216 quando

A aplicação exigir detecção indutiva embutida com alcance nominal de 4 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão elétrica M12 de 3 contatos. A ficha também indica uso em áreas higiênicas e processos de limpeza periódicos.

Verifique outra configuração quando

O circuito de comando exigir saída NPN ou normalmente fechada, a alimentação não estiver dentro de 10...30 V DC ou a distância de detecção requerida não atender ao alcance informado. Compare também o padrão de conexão e a pinagem com o dispositivo de destino antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Modelo / SKU / part number	IFT216	Identificação do modelo.
Marca	ifm	Fabricante informado no anúncio.
GTIN	4021179087155	Código de identificação comercial informado.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicação declarada para o produto.
Alcance aumentado	Sim	Característica especial informada na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de corrente indicado no anúncio.
Consumo de corrente	< 10 mA	Valor informado na ficha técnica.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim; versão por impulso	Característica indicada para a saída.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências informados na ficha do fabricante.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberto	Estado de saída informado.
Frequência de comutação DC	700 Hz	Frequência máxima indicada na ficha.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado.
Variação no ponto de comutação	-10...10 % de Sr	Faixa de variação declarada em relação à distância real de comutação.
Display de estado	4 x LED amarelo	Indicação visual do status de chaveamento.

Alcance e desvios
Alcance de detecção	4 mm	Valor nominal de detecção informado.
Distância real de comutação Sr	4 ± 10 % mm	Faixa indicada para a distância real de comutação.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Histerese	1...20 % de Sr	Valor relativo à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material informados pelo fabricante; afetam a distância de detecção.

Conexão elétrica
Conexão	1 x M12, codificação A	Tipo de conexão informado.
Contatos	3, dourados	Número e acabamento dos contatos da conexão elétrica.
Número de fios	3	Configuração indicada no anúncio.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Proteção IP	IP68; IP69K; COP	Graus e condição de proteção indicados na ficha; observe as condições de ensaio e instalação do fabricante.
Certificado UL Ta	0...40 °C	Faixa Ta associada à certificação UL informada.
Número de aprovação UL	A001	Identificação de aprovação indicada na ficha.
Número do arquivo UL	E174191	Referência UL informada.
MTTF	1134 anos	Valor informado pelo fabricante; não representa garantia de vida útil individual.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão de rosca do invólucro.
Dimensões	M12 x 1; comprimento 70 mm	Dimensão externa informada.
Montagem	Embutido	Tipo de montagem indicado.
Invólucro	1.4404, aço inoxidável / 316L	Material do invólucro informado.
Face ativa	PEEK natural	Material da face ativa indicado.
Janela dos LEDs	PEI	Material informado para a janela dos LEDs.
Porcas de fixação	1.4404, aço inoxidável / 316L	Material informado para as porcas.
Torque máximo de aperto	15 Nm	Limite de torque indicado na ficha.
Peso	30 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas para o modelo.

Dados de conformidade e classificação
NCM	8536.50.90	Classificação fiscal informada na ficha.
Enclosure type	Type 1	Designação informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique pinagem e atribuição dos condutores no datasheet antes de energizar.

Processo Sensor roscado M12 x 1, montagem embutida. Não há conexão de processo por fluido informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha informa saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme corrente admissível e pinagem no circuito de destino.
Entrada que exige sinal NPN ou normalmente fechado	✗	A saída indicada para o IFT216 é PNP normalmente aberta.
Instalação que utiliza conector M12 codificação A de 3 contatos compatível	✓	A conexão elétrica informada é 1 x M12, codificação A, com 3 contatos; a compatibilidade depende também da pinagem do cabo ou dispositivo.
Detecção de objeto metálico a uma distância superior ao alcance nominal de 4 mm	✗	A ficha especifica alcance de detecção de 4 mm; não há evidência de detecção garantida além desse valor.
Aplicação em área higiênica com limpeza periódica e condições dentro dos limites informados	✓	A aplicação declarada inclui áreas higiênicas e limpeza periódica; o produto informa proteção IP68/IP69K e temperatura ambiente de 0...100 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IFT216 M12 PNP 4 mm para áreas higiênicas

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação DC dentro da faixa especificada.
Verifique a compatibilidade mecânica da rosca M12 x 1, o espaço disponível para o comprimento de 70 mm e a montagem embutida.
Confira no datasheet a atribuição dos contatos e a pinagem do cabo/conector M12 antes de realizar a ligação.
Desenergize o circuito e conecte a alimentação e a saída conforme o esquema oficial do fabricante; não presuma a pinagem apenas pela cor dos fios.
Instale e fixe o sensor sem exceder o torque máximo de 15 Nm; mantenha a face ativa na posição de detecção prevista.
Energize o sistema e valide o chaveamento no alvo e no circuito de controle, observando os LEDs de status e os limites de distância.

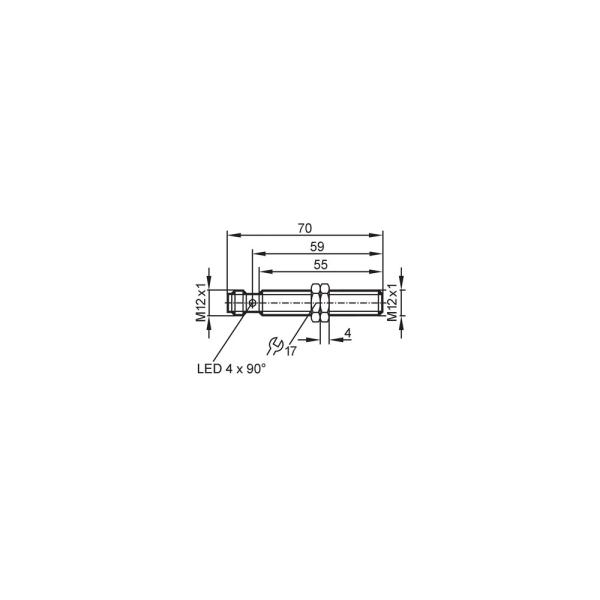

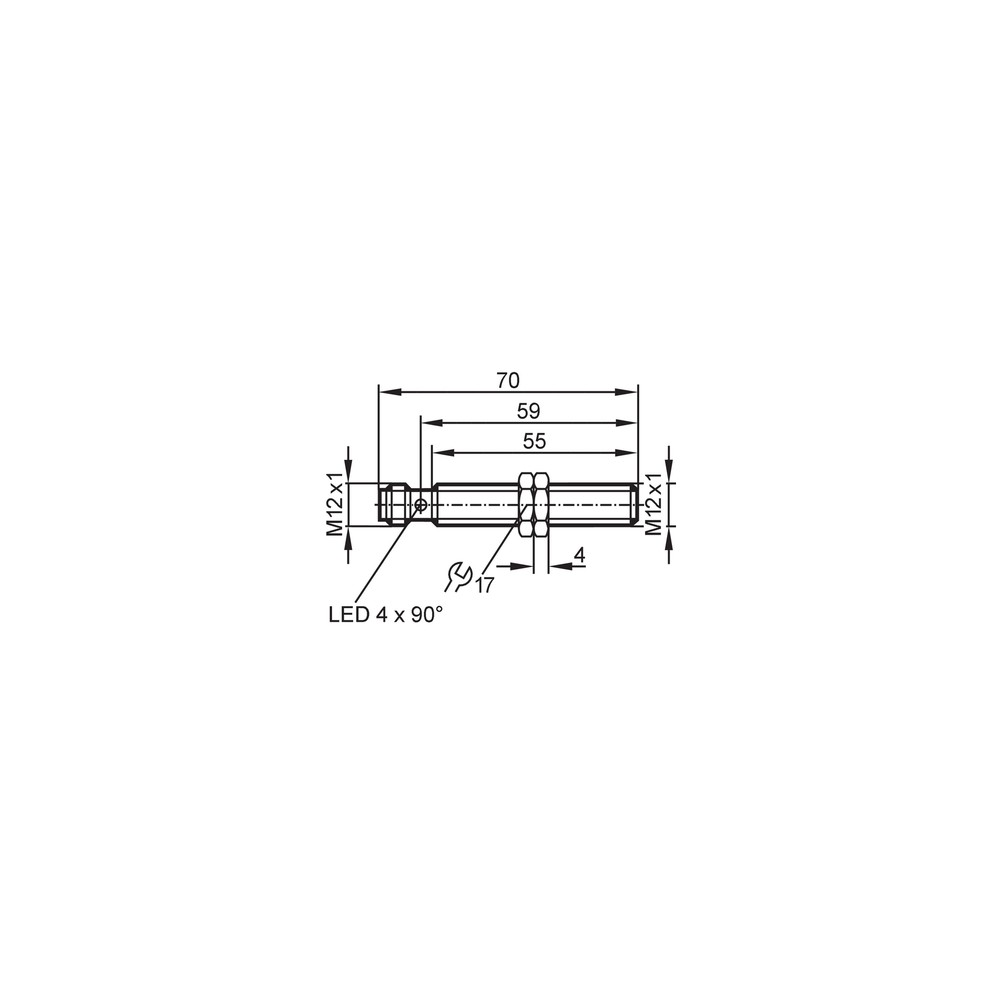

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incorreta ou alvo fora da distância de trabalho; o material do alvo também altera a detecção conforme o fator de correção.	Meça a alimentação nos terminais, confira a ligação com o datasheet e teste a detecção dentro da distância de trabalho especificada, considerando o material do alvo.
A entrada do controlador não reconhece o sinal do sensor.	Incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ou divergência de pinagem/conexão.	Confirme no esquema do controlador se a entrada aceita PNP normalmente aberto e compare a pinagem dos contatos M12 com o datasheet.
O sensor detecta de forma intermitente ou a distância parece menor que a esperada.	Distância de montagem acima da faixa de trabalho ou uso de material com fator de correção inferior ao do aço.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção especificados na ficha.
A saída permanece inativa ou o sistema acusa falha elétrica.	Curto-circuito, sobrecarga ou corrente exigida pela carga acima do limite constante informado para a saída.	Verifique a carga e a corrente do circuito, inspecione o cabeamento e confirme que a saída não excede 100 mA constantes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT216 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IFT216 e para quem ele serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado à detecção de objetos metálicos. A ficha indica aplicação em áreas higiênicas e processos de limpeza periódicos.

O que vem junto com o sensor?

A ficha informa 2 porcas de fixação incluídas. Não há cabo ou outro acessório listado como incluído.

O IFT216 funciona em uma entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: este modelo tem saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma configuração compatível.

Ele detecta qualquer material a 4 mm?

Não é possível afirmar isso para todos os materiais: a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Considere o material do alvo e consulte a distância de trabalho no datasheet.

O sensor acende, mas o controlador não recebe o sinal. O que verifico?

Verifique se a entrada do controlador aceita PNP normalmente aberto e se a pinagem M12 está correta. Consulte também o esquema do controlador e o datasheet do IFT216.

A distância de detecção ficou menor com uma peça de inox; o sensor está com defeito?

Não necessariamente: a ficha indica fator de correção 0,7 para aço inoxidável, comparado ao valor 1 para aço. Verifique o material e a distância real antes de substituir o sensor.

Devo comprar o IFT216 ou um sensor com outra saída?

Escolha o IFT216 quando o circuito exigir PNP normalmente aberto e a aplicação atender ao alcance e à alimentação especificados. Se precisar de NPN ou normalmente fechado, procure um modelo com essa saída.

Este modelo é vendido como kit com cabo e conector?

A ficha lista uma peça por embalagem e 2 porcas de fixação; não informa cabo ou conector avulso incluído além da conexão do próprio sensor. Confirme separadamente os acessórios de cabeamento necessários.

Como devo apertar e instalar o sensor?

Respeite a montagem embutida e o torque máximo de 15 Nm. Confira dimensões, pinagem e orientações completas no datasheet antes da instalação.

Posso usar o sensor em qualquer processo de lavagem ou com qualquer produto químico?

A ficha informa aplicação em áreas higiênicas, limpeza periódica e proteção IP68/IP69K, mas não especifica compatibilidade com produtos químicos ou condições particulares de lavagem. Valide essas condições com o fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha informa detecção de objetos metálicos. (Ref.: tipo de produto e alcance de detecção)

PNP

Tipo de saída de comutação indicado para o sensor; exige entrada de controle eletricamente compatível. (Ref.: função elétrica PNP)

Normalmente aberto

Configuração da saída especificada como normalmente aberta. (Ref.: função de saída)

Montagem embutida

Configuração de instalação declarada para o sensor; siga as dimensões e condições de montagem do fabricante. (Ref.: montagem)

IP69K

Grau de proteção indicado na ficha; sua aplicação depende das condições previstas pelo fabricante. (Ref.: proteção IP68; IP69K)
