Sensor Indutivo IFM IFT205 M12 - Áreas Higiênicas

Pré-visualizar: IFT205 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 4mm PNP/NPN

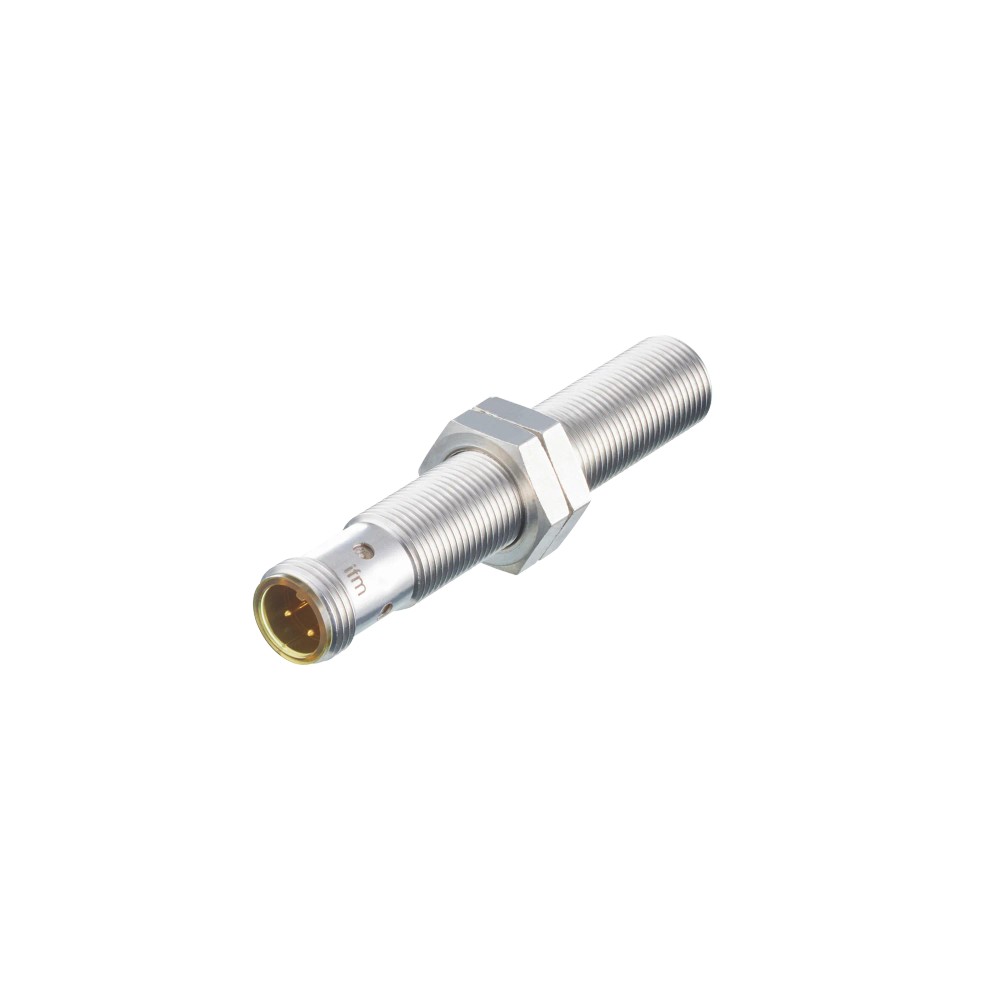

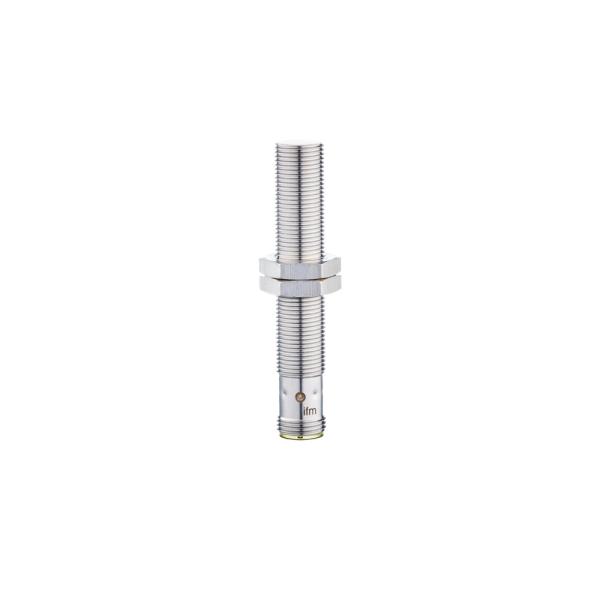

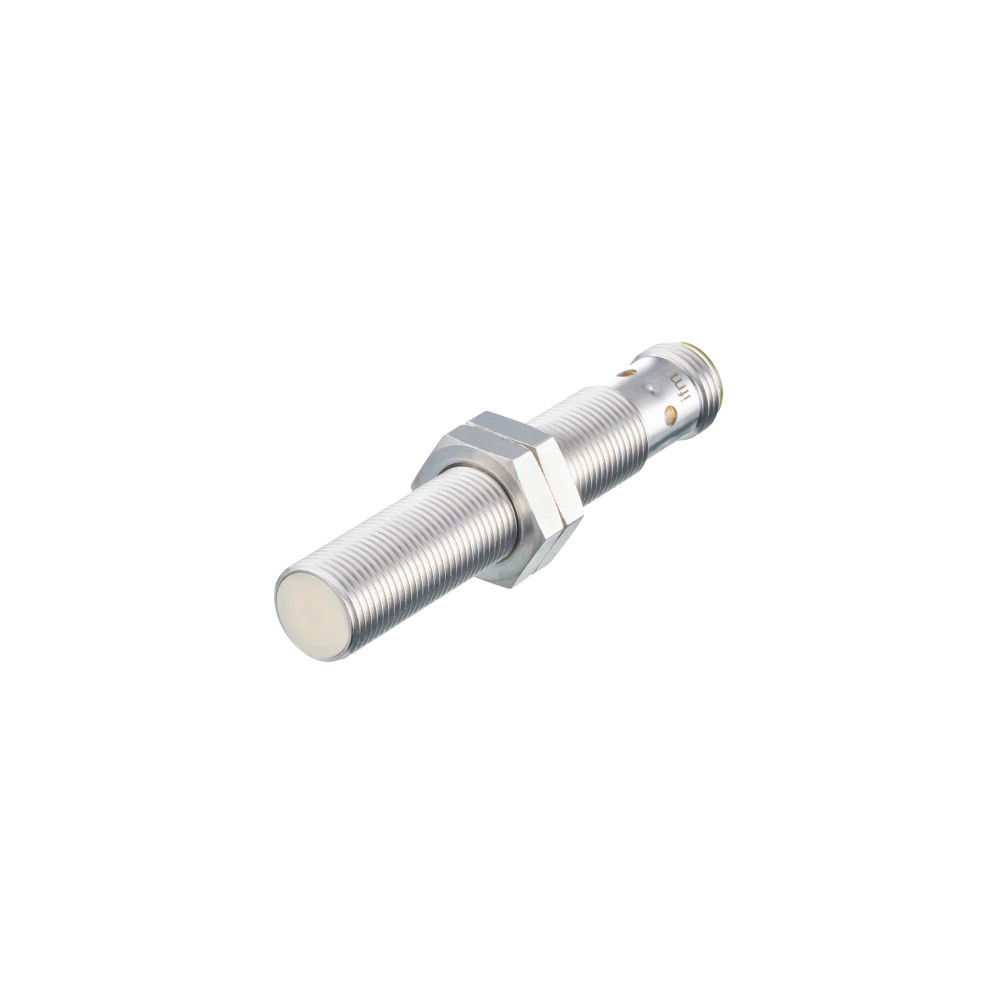

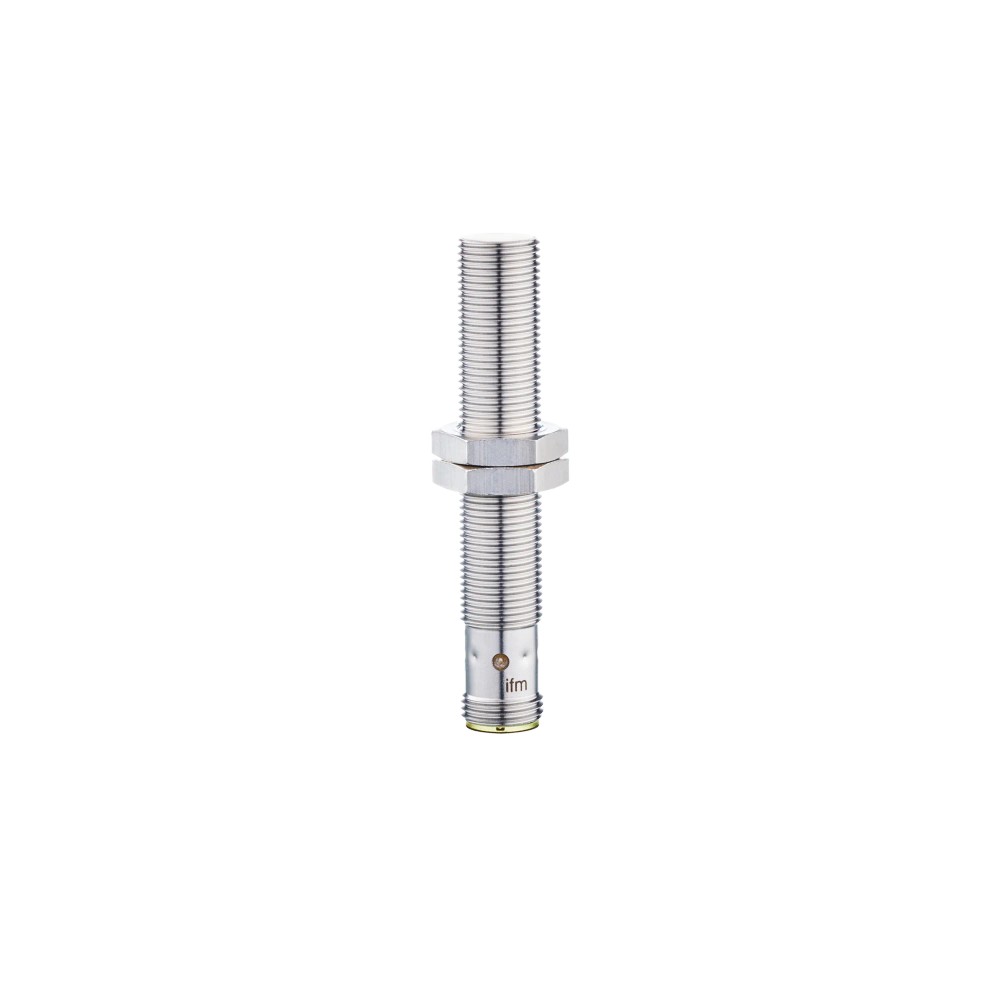

IFT205 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 4mm PNP/NPN

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT205
EAN: 4021179087032
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IFT205 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 4mm PNP/NPN"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP/NPN, normalmente aberta

Tensão de operação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Instalação

Embutida

Proteção e temperatura

IP68/IP69K; 0...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFT205 M12, 4 mm, PNP/NPN, normalmente aberto

O IFM IFT205 é um sensor indutivo para detectar objetos metálicos sem contato, destinado a aplicações em áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 4 mm, saída PNP/NPN normalmente aberta e conexão M12. Opera com alimentação de 10 a 30 V DC e tem proteção IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IFT205
Alcance de detecção	4 mm; montagem embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	500 Hz
Dimensões	M12 x 1; comprimento 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações compatíveis com sensor M12 de montagem embutida e alcance nominal de 4 mm.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme a aplicação indicada pelo fabricante.
Circuitos de controle DC que aceitem saída normalmente aberta PNP ou NPN, alimentação de 10...30 V DC e corrente de saída contínua de até 100 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.
Circuitos cuja carga exceda a corrente contínua máxima de saída de 100 mA ou cuja alimentação esteja fora de 10...30 V DC.
Instalações que exijam alcance superior a 4 mm sem validar previamente a distância de trabalho e o material do alvo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e instalações com processos de limpeza periódicos; a ficha informa proteção IP68/IP69K.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou dispositivos de automação com montagem embutida M12, desde que a distância de trabalho, o fator de correção do material e os limites elétricos sejam verificados.
Para aço inoxidável, latão, alumínio e cobre, considere os fatores de correção declarados; o alcance nominal não deve ser presumido igual para todos os materiais.
A ficha indica temperatura ambiente de 0...100 °C e, separadamente, temperatura UL Ta de 0...40 °C. Para uso sob certificação UL, respeite a faixa UL declarada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFT205 M12, 4 mm, PNP/NPN, normalmente aberto, verifique estes pontos:

Escolha o IFT205 quando

A instalação exigir sensor indutivo M12, montagem embutida, alcance nominal de 4 mm e saída normalmente aberta PNP/NPN em alimentação de 10...30 V DC. Considere também os limites de corrente de saída e temperatura especificados.

Avalie outra configuração quando

O circuito precisar de saída diferente de normalmente aberta, alcance maior que o especificado, alimentação fora de 10...30 V DC ou corrente contínua de carga acima de 100 mA. Confirme a necessidade com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do dispositivo.
Modelo / SKU / Part Number	IFT205	Código do produto informado no anúncio.
Marca	IFM	Fabricante informado.
GTIN	4021179087032	Identificador comercial informado.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada na ficha do produto.
Características especiais	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Recursos declarados na ficha; não representam valores adicionais de alcance.

Detecção e montagem
Princípio de detecção	Indutivo	Tipo de sensor informado.
Alcance de detecção nominal	4 mm	Valor nominal indicado pelo fabricante.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação declarado.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados; o alcance efetivo depende do material detectado.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 15 mA	Consumo informado.
Corrente residual máxima	0,6 mA	Valor máximo declarado.
Classe de proteção	II	Classe informada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV rede line to line; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC transcritos da ficha.

Saídas e conexão elétrica
Função elétrica / saída de comutação	PNP/NPN	Configuração de saída informada.
Função de saída	Normalmente aberta	Estado funcional informado.
Número de fios	2 fios; 3 fios	Configurações de fios indicadas nos dados básicos.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Conector especificado na ficha.
Corrente mínima de saída	2 mA, somente em operação com 2 fios	Condição de uso explicitamente indicada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite contínuo informado.
Frequência de comutação DC	500 Hz	Frequência de comutação especificada.

Condições ambientais
Temperatura ambiente	0...100 °C	Faixa de temperatura indicada para operação.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Temperatura ambiente UL Ta	0...40 °C	Faixa específica indicada para a certificação UL.
UL Enclosure type	Type 1	Classificação declarada na ficha.
Número de aprovação UL	A039	Identificador informado.
Número do arquivo UL	E174191	Referência de arquivo informada.
Fontes de alimentação UL	Limited Voltage/Current	Descrição fornecida na ficha.

Dados mecânicos e materiais
Dimensões roscadas	M12 x 1	Designação da rosca.
Comprimento	70 mm	Comprimento declarado.
Material do invólucro	1.4404, aço inoxidável 316L	Material especificado.
Material da face ativa	PEEK natural	Material especificado.
Material da janela de LEDs	PEI	Material informado na ficha.
Material das porcas de fixação	1.4404, aço inoxidável 316L	Material especificado.
Torque máximo de aperto	15 Nm	Limite de aperto declarado.
Peso	30,95 g	Peso informado no dataset do produto.
Material incluído	2 porcas de fixação	Conteúdo listado na ficha.

Displays e elementos de operação
Display de ajuste adicional	1 LED vermelho	Indicador de ajuste informado.
Display de status de chaveamento	4 LEDs amarelos, a cada 90°	Indicação de status declarada.
Auxílio de ajuste ótico	Sim	Recurso informado pelo fabricante.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP/NPN.

• Compatibilidade de interface de controle limitada ao tipo de entrada elétrica do dispositivo receptor e às condições de ligação do sensor.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída de comutação PNP/NPN normalmente aberta. Corrente contínua máxima da saída: 100 mA. Consulte o datasheet para o esquema de ligação e a atribuição dos contatos.

Processo Rosca de instalação M12 x 1; montagem embutida. Comprimento do corpo: 70 mm. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador DC compatível com saída PNP ou NPN normalmente aberta, respeitando a alimentação e os limites elétricos do sensor.	✓	A ficha declara saída PNP/NPN normalmente aberta e alimentação de 10...30 V DC; valide a configuração elétrica da entrada e o esquema do fabricante.
Instalação que exige sensor roscado M12 x 1 embutido e espaço compatível com comprimento de 70 mm.	✓	Essas dimensões e o tipo de montagem constam na ficha.
Carga na saída com corrente contínua superior a 100 mA.	✗	A intensidade máxima constante da saída de comutação DC é 100 mA.
Alimentação elétrica fora de 10...30 V DC.	✗	A faixa de tensão de operação informada é 10...30 V DC.
Comunicação por protocolo digital não especificado na ficha.	✗	O produto é descrito com saída de comutação PNP/NPN; não há protocolo de comunicação digital informado.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFT205 M12, 4 mm, PNP/NPN, normalmente aberto

Confirme que a posição de montagem aceita rosca M12 x 1, montagem embutida e o comprimento de 70 mm.
Verifique o material do alvo e aplique o fator de correção correspondente ao planejar a distância de detecção.
Instale o sensor sem exceder o torque máximo de aperto de 15 Nm.
Conecte o conector M12 conforme o esquema de ligação do datasheet e confirme a compatibilidade PNP/NPN com a entrada do controlador.
Alimente o sensor com 10...30 V DC e mantenha a carga dentro dos limites elétricos especificados.
Após a montagem, valide a detecção na distância de trabalho prevista e confira os indicadores LED de ajuste e status.

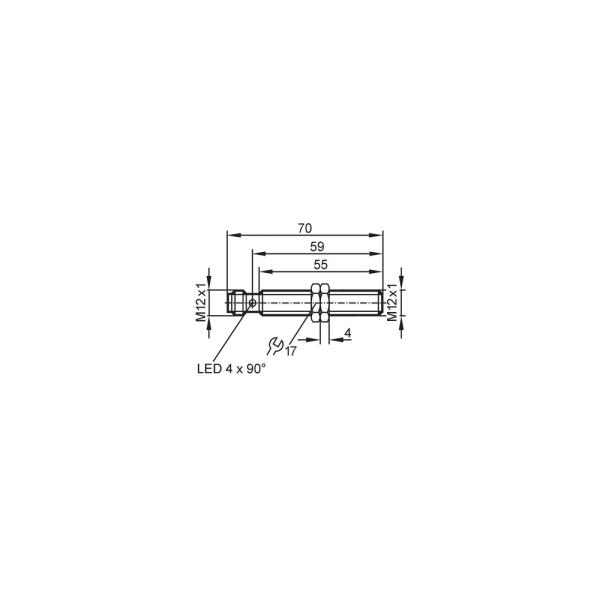

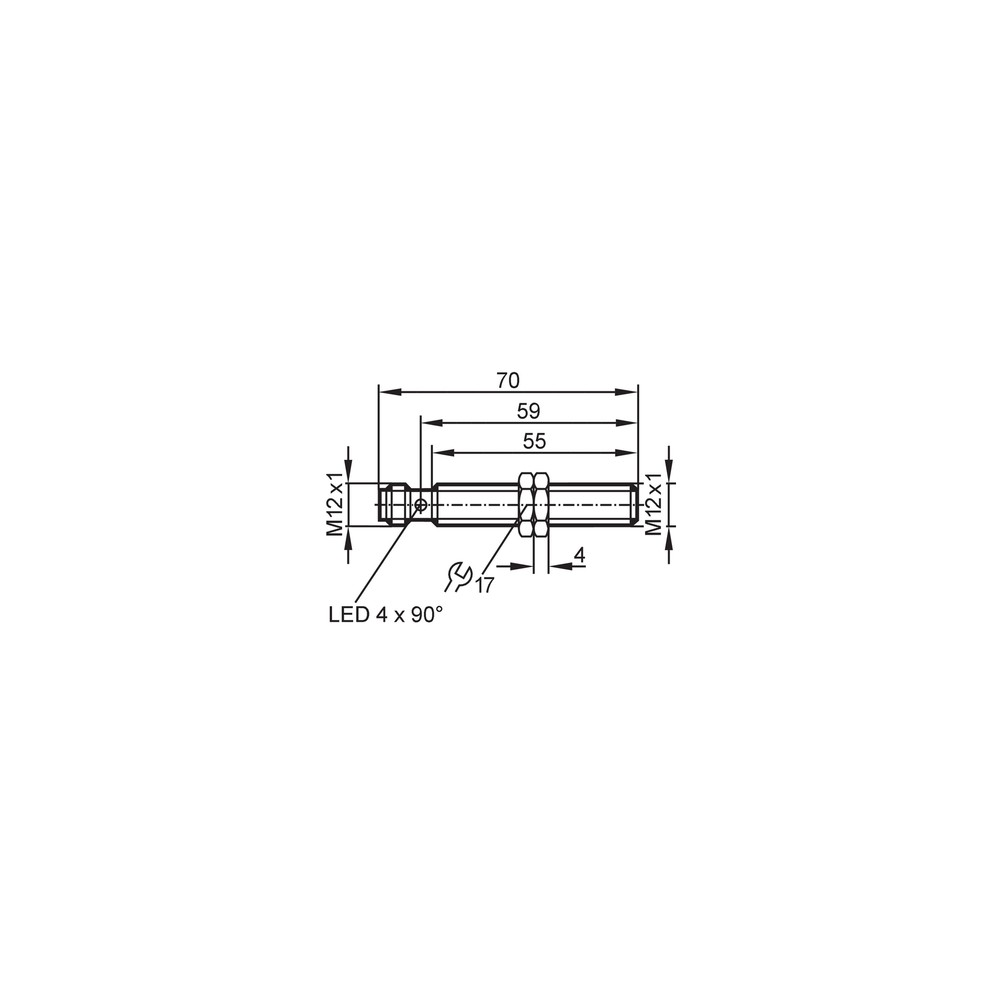

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou ligação/alimentação incompatível.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção, verifique alimentação de 10...30 V DC e ligação conforme o datasheet.
A entrada do controlador permanece acionada ou não reconhece o estado da saída.	Incompatibilidade entre a saída PNP/NPN normalmente aberta e o tipo de entrada do controlador, ou configuração de ligação incorreta.	Confirme o tipo de entrada do controlador, a configuração PNP/NPN e o esquema dos contatos no datasheet; observe o LED de status de chaveamento.
A detecção é instável quando o alvo se aproxima do ponto de comutação.	Distância de montagem próxima ao limite de trabalho ou variação de comutação e histerese inerentes à especificação.	Verifique a posição do alvo e compare com a distância de trabalho de 0...3,24 mm; faça o teste afastando e aproximando o alvo e observe os indicadores.
O sensor deixa de operar após a ligação elétrica.	Tensão fora da faixa especificada, curto-circuito, inversão de polaridade ou carga acima do limite da saída.	Com a alimentação desenergizada para inspeção, confira a ligação; depois meça a tensão de alimentação e verifique se a carga não ultrapassa 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFT205 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT205 e para que serve?

É um sensor indutivo para detecção sem contato, indicado na ficha para áreas higiênicas e processos de limpeza periódicos. Usa saída PNP/NPN normalmente aberta e montagem embutida.

Com quais entradas de controlador ele pode trabalhar?

Pode ser conectado a entradas DC compatíveis com saída PNP ou NPN normalmente aberta. Confirme a configuração elétrica, a tensão e o esquema de ligação no datasheet.

O que acompanha o sensor?

A ficha lista duas porcas de fixação. Não há cabo ou outro acessório informado como incluído.

Ele detecta plástico ou outros materiais não metálicos?

A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos. Para essa necessidade, consulte o fabricante sobre outra tecnologia de detecção.

Posso usar o IFT205 com alimentação AC?

Não conforme a ficha, que especifica alimentação DC de 10...30 V. Não o selecione para alimentação AC sem uma interface ou solução validada pelo fabricante.

O sensor não detecta meu alvo; o que devo verificar antes de substituí-lo?

Verifique a distância até a face ativa, o material do alvo e o fator de correção correspondente. Confira também a alimentação e a ligação, pois a distância efetiva depende do material.

A saída não é reconhecida pelo CLP; qual pode ser a causa?

Uma causa provável é incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada do CLP. Verifique o esquema de ligação e observe o LED de status antes de trocar o sensor.

Quando escolher o IFT205 em vez de outro sensor?

Escolha-o quando forem necessários sensor indutivo M12 embutido, alcance nominal de 4 mm e saída normalmente aberta PNP/NPN. Para outra saída, alcance ou alimentação, compare a ficha do modelo alternativo.

Como instalar o sensor sem danificá-lo?

Use a rosca M12 x 1 e não exceda o torque máximo de 15 Nm. Faça a ligação conforme o datasheet e valide a distância de detecção considerando o material do alvo.

Qual a temperatura permitida para operação?

A ficha informa temperatura ambiente de 0...100 °C e também especifica Ta de 0...40 °C para UL. Observe qual condição se aplica à instalação e à certificação utilizada.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal na qual o sensor indutivo detecta o alvo conforme as condições de referência da ficha. (Ref.: alcance de detecção de 4 mm)

Montagem embutida

Configuração de instalação indicada para o sensor, relacionada à forma como ele é acomodado na superfície de montagem. (Ref.: montagem embutida)

PNP/NPN

Tipos de saída eletrônica de comutação que precisam ser compatíveis com a entrada do dispositivo receptor. (Ref.: função elétrica PNP/NPN)

Distância real de comutação usada como referência para especificações de variação e histerese. (Ref.: distância real de comutação Sr de 4 ± 10 % mm)

Grau de proteção IP

Classificação de proteção do invólucro conforme as designações IP declaradas pelo fabricante; a instalação deve seguir as condições aplicáveis. (Ref.: IP68; IP69K)
