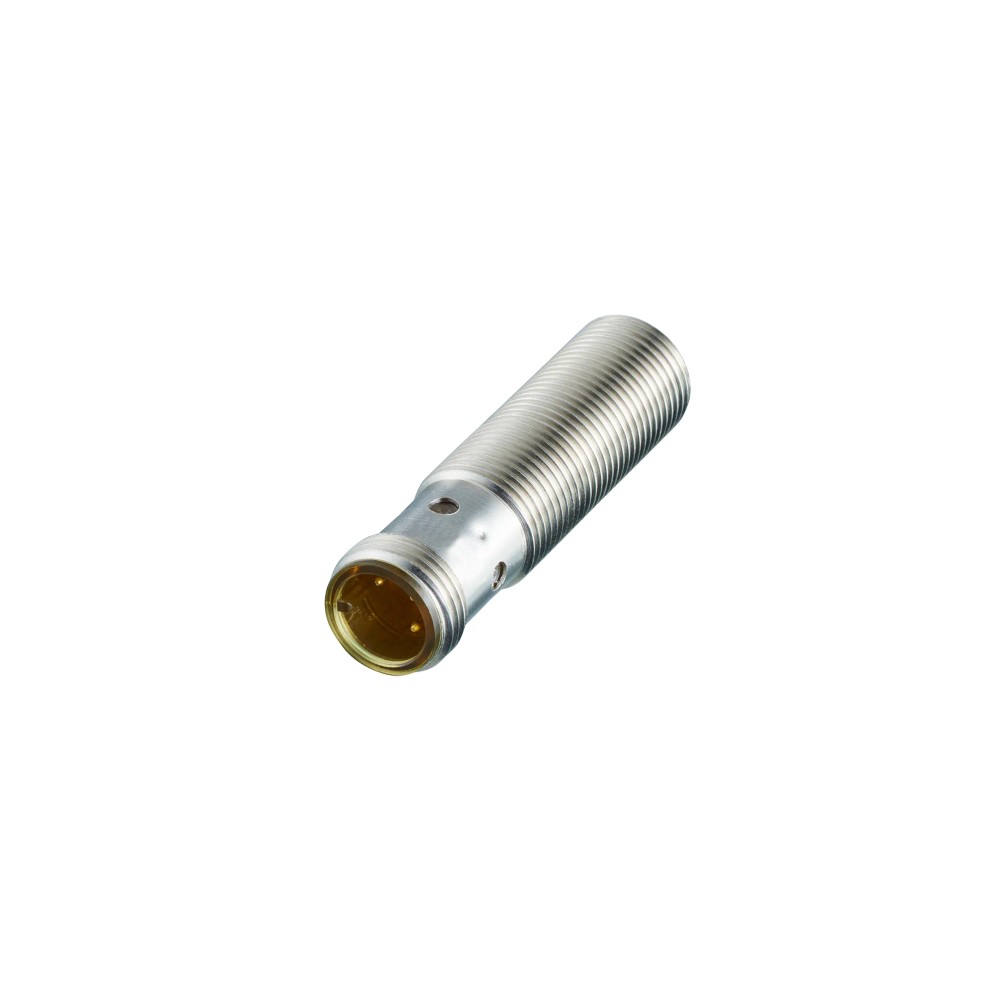

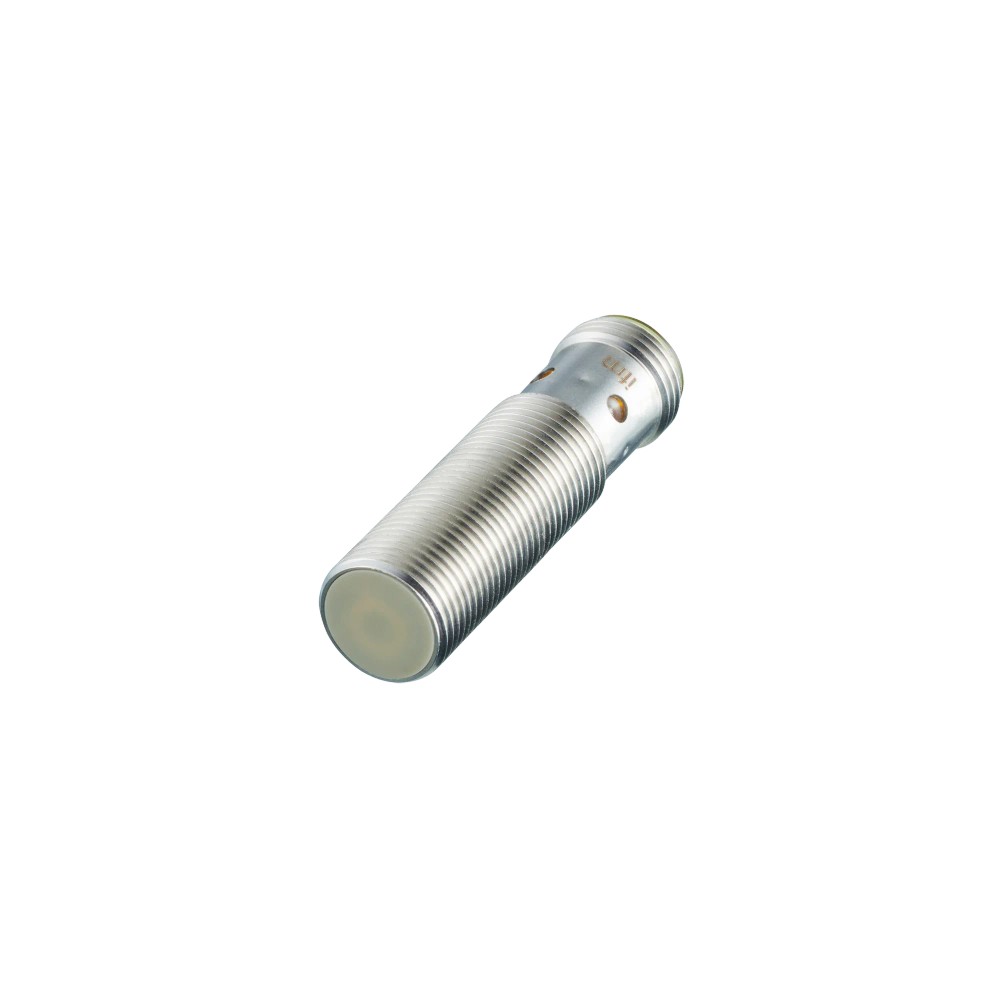

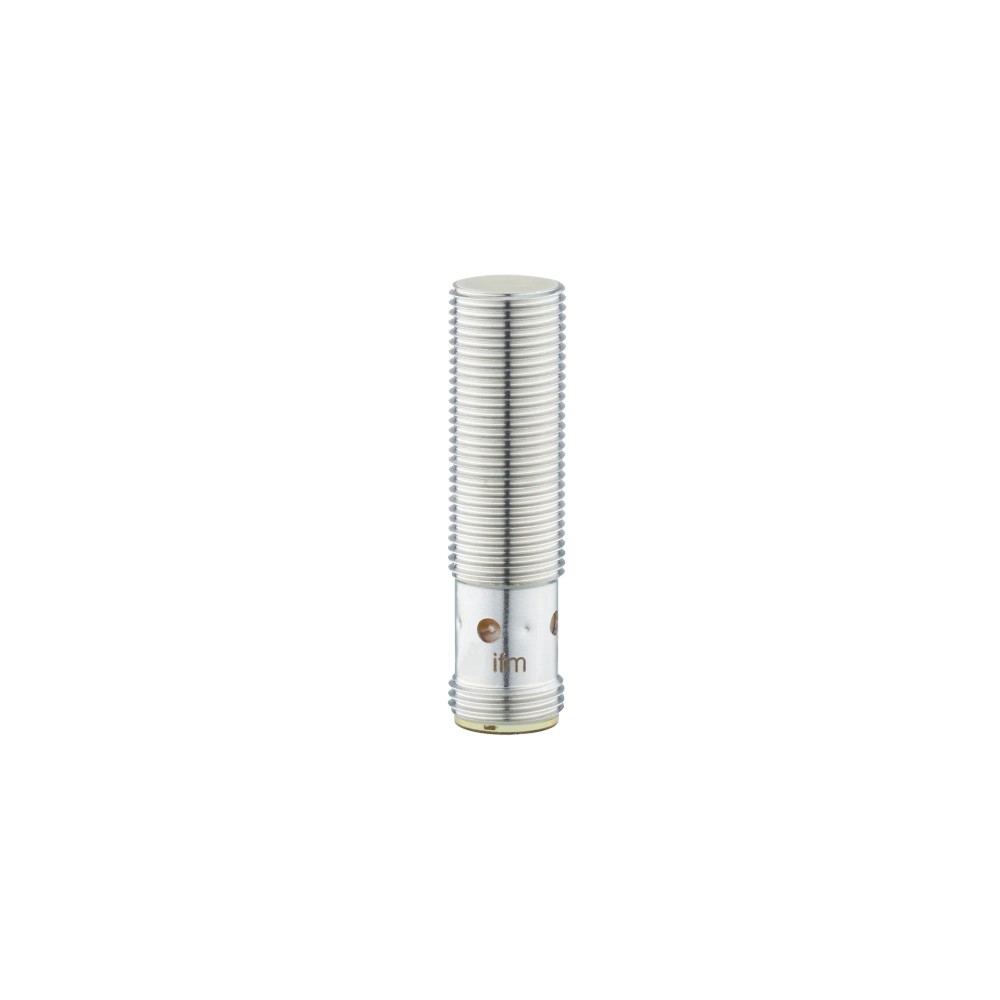

Sensor Indutivo IFT203 IFM - Áreas Higiênicas M12

Pré-visualizar: IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

Imagem meramente ilustrativa

R$ 704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT203
EAN: 4021179087018
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm,...mais

Fechar menu

Saiba mais sobre: "IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm"

Destaques do Produto

Alcance

4 mm, montagem embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

0...100 °C; IP 68 / IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

O IFT203 é um sensor indutivo para detecção de objetos metálicos, destinado a aplicações em áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e montagem embutida. Seu corpo M12 x 1 tem comprimento de 45 mm e proteção IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IFT203
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Dimensões	M12 x 1; comprimento de 45 mm
Proteção	IP 68; IP 69K
Temperatura ambiente	0...100 °C
Frequência de comutação	800 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em áreas higiênicas e processos com limpeza periódica, conforme a aplicação indicada pelo fabricante.
Detecção indutiva de objetos metálicos a até 4 mm nominais, em instalação embutida e dentro das condições elétricas e ambientais especificadas.
Sistemas de controle que aceitem saída PNP normalmente aberta e alimentação DC de 10...30 V.

⚠ Considere outro se precisa de:

Não selecione se o controlador exigir saída NPN ou normalmente fechada; a ficha deste modelo especifica PNP normalmente aberta.
Não selecione para detectar objetos além do alcance nominal de 4 mm ou materiais não metálicos por detecção indutiva.
Não opere fora da alimentação de 10...30 V DC nem da temperatura ambiente de 0...100 °C.

APLICAÇÕES E USO

Uso declarado pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos, respeitando a faixa ambiente de 0...100 °C e os graus IP 68/IP 69K indicados.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou sistemas automatizados quando alcance, material do alvo, saída PNP e alimentação forem compatíveis; validar a distância efetiva com os fatores de correção informados.
A ficha não especifica compatibilidade com um protocolo de rede, tipo de fluido de limpeza ou perfil detalhado de lavagem; consultar o datasheet e os requisitos da aplicação antes de validar essas condições.

COMO ESCOLHER

Antes de comprar o IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm, verifique estes pontos:

Escolha o IFT203

Quando a aplicação requer detecção indutiva embutida até 4 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e uso em área higiênica ou com limpeza periódica.

Avalie outra configuração

Busque outro sensor se o circuito exigir NPN, saída normalmente fechada, alcance superior a 4 mm ou outra faixa de alimentação. Confirme a lógica de entrada do controlador e a distância real de detecção antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do componente.
Modelo	IFT203	Identificação do fabricante e SKU.
Aplicação declarada	Áreas higiênicas e processos de limpeza periódicos	Aplicação indicada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas pelo fabricante.
GTIN	4021179087018	Identificador comercial informado na ficha.
Marca	ifm	Fabricante informado no anúncio.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção elétrica	II	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Níveis e padrão informados na ficha técnica.

Saída e comutação
Função de saída	PNP, normalmente aberto	Tipo e estado da saída de comutação.
Número de fios	3	Quantidade de fios declarada para o sensor.
Frequência de comutação DC	800 Hz	Frequência máxima informada na ficha.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua da saída.
Queda de tensão máxima da saída DC	2,5 V	Queda de tensão máxima declarada para a saída.
Indicador de status	4 LEDs amarelos	Indicação visual do status de chaveamento.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal para a especificação do sensor.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância de comutação informados.
Distância de trabalho	0...3,24 mm	Faixa de trabalho indicada na ficha.
Montagem	Embutida	Tipo de montagem declarado.
Histerese	1...20 % de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa ao valor Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material informados na ficha; influenciam o alcance efetivo.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão elétrica declarado.
Contatos	3, dourados	Quantidade e acabamento dos contatos.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados pelo fabricante.
Aplicação de limpeza	Processos de limpeza periódicos	Contexto de uso declarado; observar os procedimentos e limites do fabricante.
Certificado UL	Ta: 0...40 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação A001; arquivo E174191	Condições e identificadores UL transcritos da ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 45 mm	Dimensão do corpo roscado.
Invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Face ativa	PEEK natural	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material declarado para a janela indicadora.
Porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas indicado na ficha.
Torque máximo de aperto	15 Nm	Limite máximo de aperto especificado.
Peso	27 g	Peso informado no dataset técnico.
MTTF	1134 anos	Valor de MTTF declarado no dataset; não representa vida útil garantida.
Material incluído	2 porcas de fixação	Itens indicados como incluídos.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação indicado na ficha; fornece saída de comutação discreta PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Verifique no datasheet a atribuição dos pinos e a compatibilidade do conector do cabo antes da ligação.

Processo Corpo roscado M12 x 1, comprimento de 45 mm; montagem embutida. Não há conexão de processo fluido indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com PNP, alimentação de 10...30 V DC e lógica normalmente aberta	✓	Corresponde à função elétrica e à faixa de alimentação especificadas para o IFT203.
Controlador que aceita somente sinal NPN ou normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Detecção de alvo metálico a distância nominal de até 4 mm, com montagem embutida	✓	A ficha indica alcance de 4 mm e montagem embutida; a detecção efetiva depende das condições do alvo e da instalação.
Detecção de alvo além de 4 mm ou de material não metálico	✗	O alcance especificado é 4 mm e o princípio é indutivo; a ficha não estabelece detecção de materiais não metálicos.
Exposição dentro de 0...100 °C e necessidade das classes IP 68/IP 69K declaradas	✓	Essas condições constam na ficha. A adequação também depende da instalação e das condições concretas de exposição.
Alimentação fora de 10...30 V DC ou ambiente fora de 0...100 °C	✗	A condição excede os limites especificados para alimentação ou temperatura ambiente.

INSTALAÇÃO

Como instalar o IFT203 IFM - Sensor Indutivo ifm Áreas Higiênicas M12 PNP 4mm

Confirme que a entrada do controlador aceita saída PNP normalmente aberta e que a alimentação está entre 10 e 30 V DC.
Verifique se o alvo é adequado à detecção indutiva e considere o fator de correção correspondente ao material.
Projete a instalação para montagem embutida e respeite a geometria M12 x 1 e o alcance nominal de 4 mm.
Conecte o sensor pelo conector M12 codificação A, consultando o datasheet para identificar os pinos; não deduza a pinagem apenas pelo número de contatos.
Instale e aperte sem exceder o torque máximo especificado de 15 Nm.
Após energizar, confira o indicador de status de chaveamento e valide a comutação na distância de trabalho prevista.

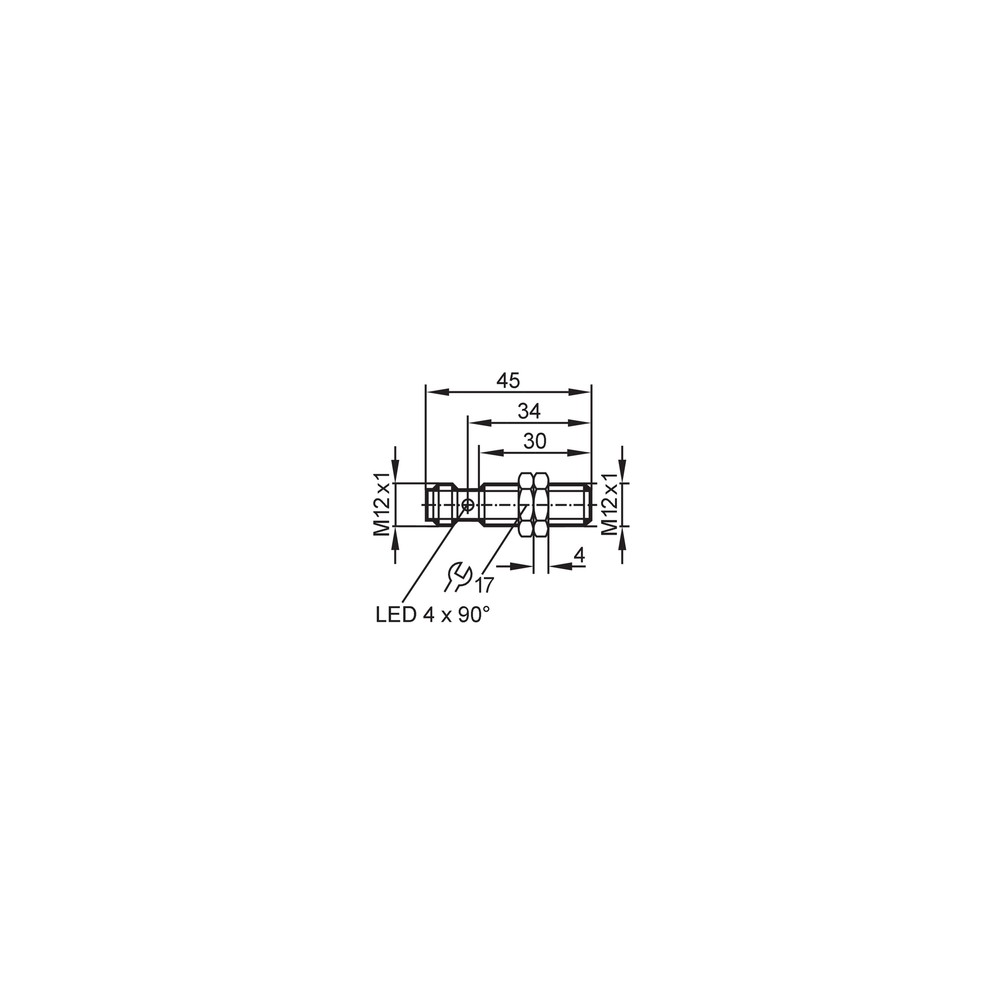

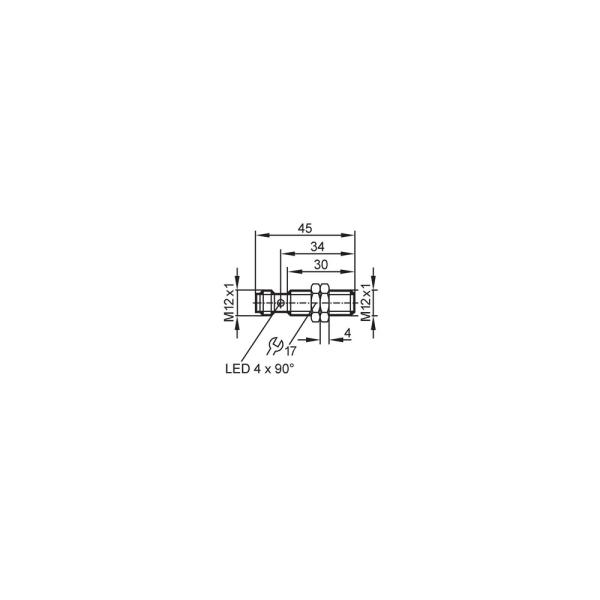

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou incompatível, ligação incorreta, lógica de entrada diferente de PNP normalmente aberta ou alvo fora da distância efetiva.	Meça a alimentação nos limites de 10...30 V DC, confira a pinagem no datasheet e teste a comutação com alvo e distância compatíveis.
O sensor comuta a uma distância menor que a esperada.	O material do alvo altera o alcance efetivo; os fatores declarados são inferiores a 1 para aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, aplique o fator de correção informado e compare a instalação com a distância de trabalho especificada.
A saída permanece acionada ou apresenta comportamento irregular.	Curto-circuito, sobrecarga, inversão de polaridade ou incompatibilidade entre o tipo de saída e a entrada do controlador.	Desenergize o circuito, inspecione cabos e carga, confirme polaridade e verifique se a entrada aceita PNP; a saída suporta até 100 mA constantes.
O indicador de status não acende durante a detecção.	Sensor sem alimentação, conexão M12 inadequada ou ausência de condição de comutação pelo alvo.	Confira a tensão de alimentação e o acoplamento do conector, depois aproxime um alvo compatível dentro da distância prevista e observe os LEDs.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT203 em português (Datasheet) Desenho em escala IFT203 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFT203 e para que tipo de aplicação serve?

É um sensor indutivo para detecção de objetos metálicos, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Sua saída é PNP normalmente aberta.

Que conexão elétrica e alimentação ele usa?

Usa conexão M12 codificação A com 3 contatos dourados e alimentação de 10...30 V DC. Consulte o datasheet para confirmar a atribuição dos pinos.

O que acompanha o sensor?

A ficha indica duas porcas de fixação como material incluído. Não há outros acessórios listados.

Este modelo serve para uma entrada que aceita somente saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada somente NPN, selecione uma versão cuja saída seja compatível com o controlador.

Posso usar o IFT203 para detectar plástico ou um alvo a mais de 4 mm?

A ficha especifica detecção indutiva com alcance de 4 mm e não declara detecção de materiais não metálicos. Para alvos além desse alcance ou não metálicos, avalie outra tecnologia ou especificação.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro alimentação entre 10 e 30 V DC, pinagem conforme datasheet, lógica PNP da entrada e distância e material do alvo. Esses fatores podem impedir a comutação sem que o sensor esteja defeituoso.

A detecção ficou mais curta depois que troquei o material do alvo; por quê?

O alcance efetivo varia conforme o material. Confira o fator de correção especificado para o alvo e valide a distância de instalação antes de trocar o sensor.

Devo comprar o sensor avulso ou um kit?

A ficha informa uma unidade por embalagem e duas porcas de fixação incluídas; não descreve um kit com cabo ou outros componentes. Verifique separadamente se a instalação requer cabo M12 compatível.

Como escolher o IFT203 em vez de outra versão?

Escolha este modelo quando forem necessários saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 4 mm em montagem embutida. Se a lógica, alimentação ou alcance exigidos forem diferentes, compare com a ficha de outra versão.

Que cuidado devo ter na montagem e na ligação?

Respeite o torque máximo de 15 Nm e consulte o datasheet para a pinagem do conector M12. Depois da ligação, valide a comutação e o indicador de status na condição real de instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, o alcance declarado é de 4 mm (Ref.: Alcance de detecção).

PNP normalmente aberto

Tipo de saída discreta que comuta conforme a função normalmente aberta especificada (Ref.: Função de saída).

Montagem embutida

Configuração de instalação indicada para o corpo do sensor (Ref.: Montagem).

Distância real de comutação usada como referência para tolerâncias e histerese (Ref.: Distância real de comutação Sr: 4 ± 10 % mm).

IP 69K

Grau de proteção declarado para o invólucro; a ficha não detalha neste campo as condições específicas de ensaio (Ref.: Grau de proteção: IP 68; IP 69K).
