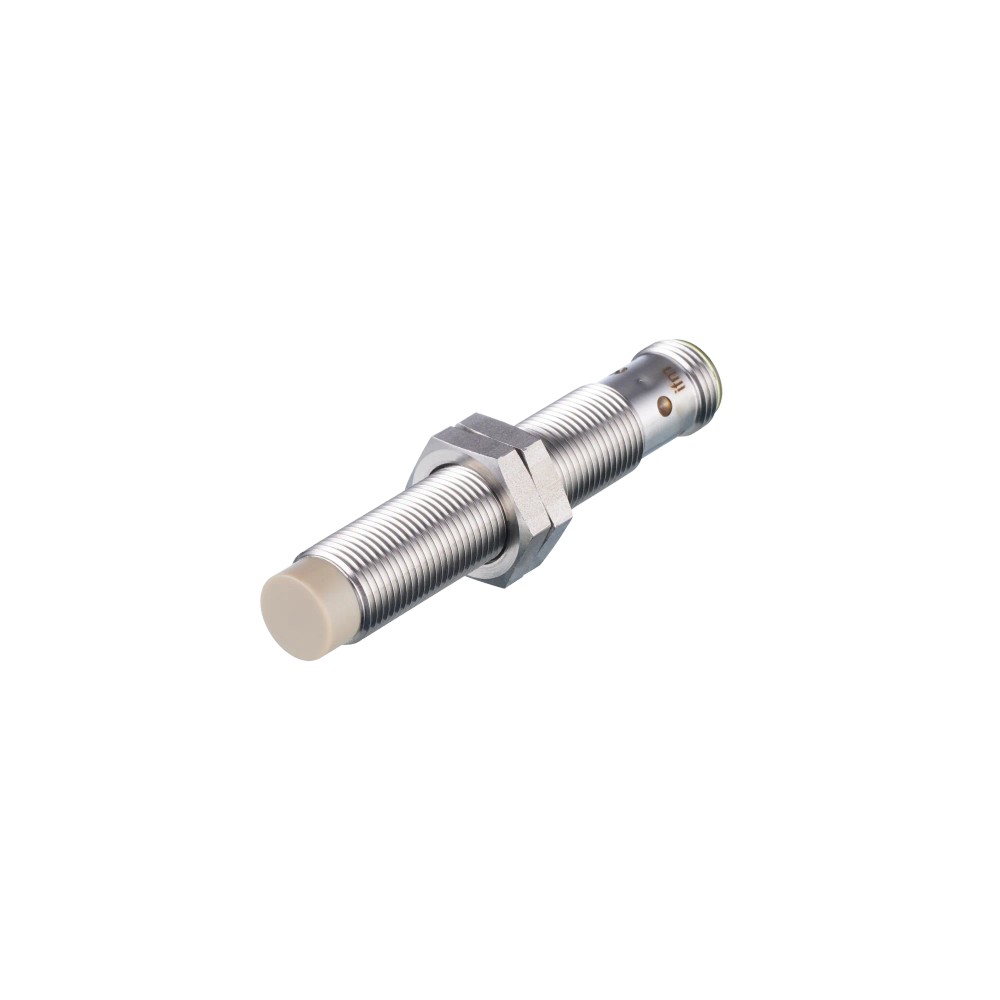

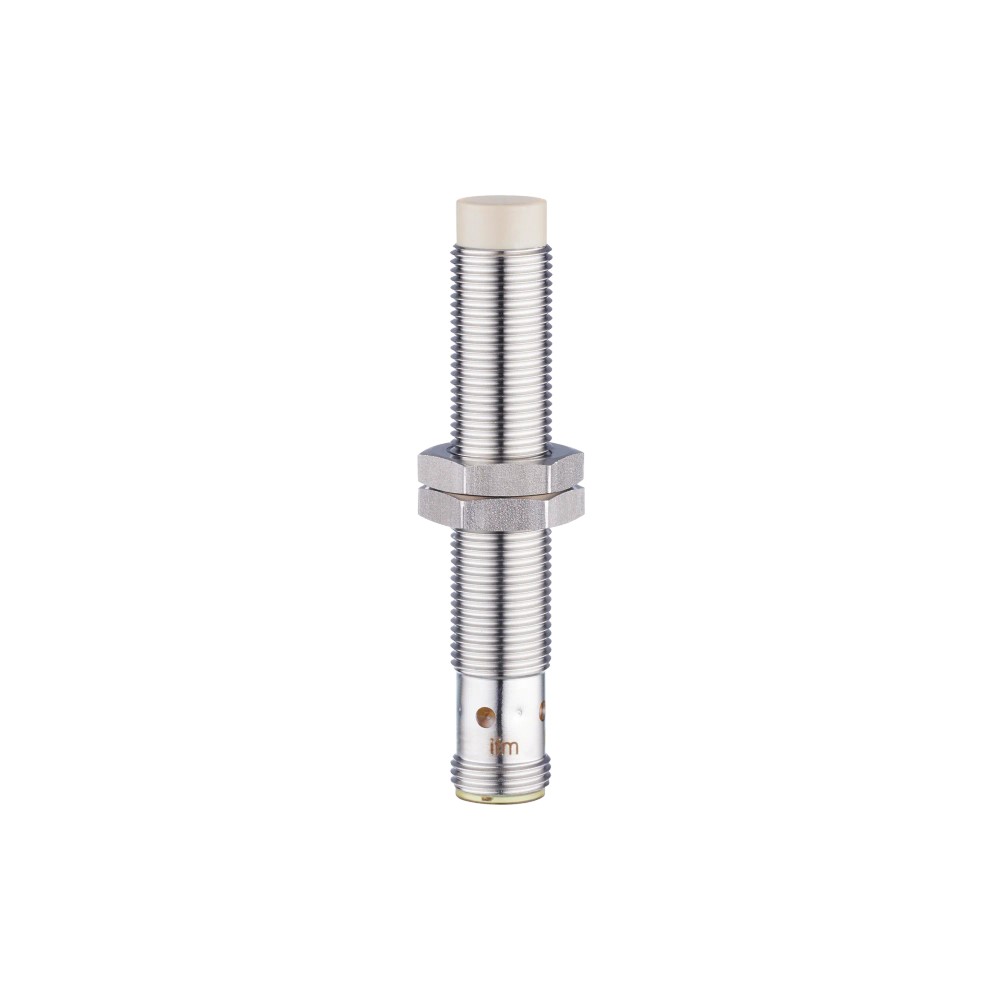

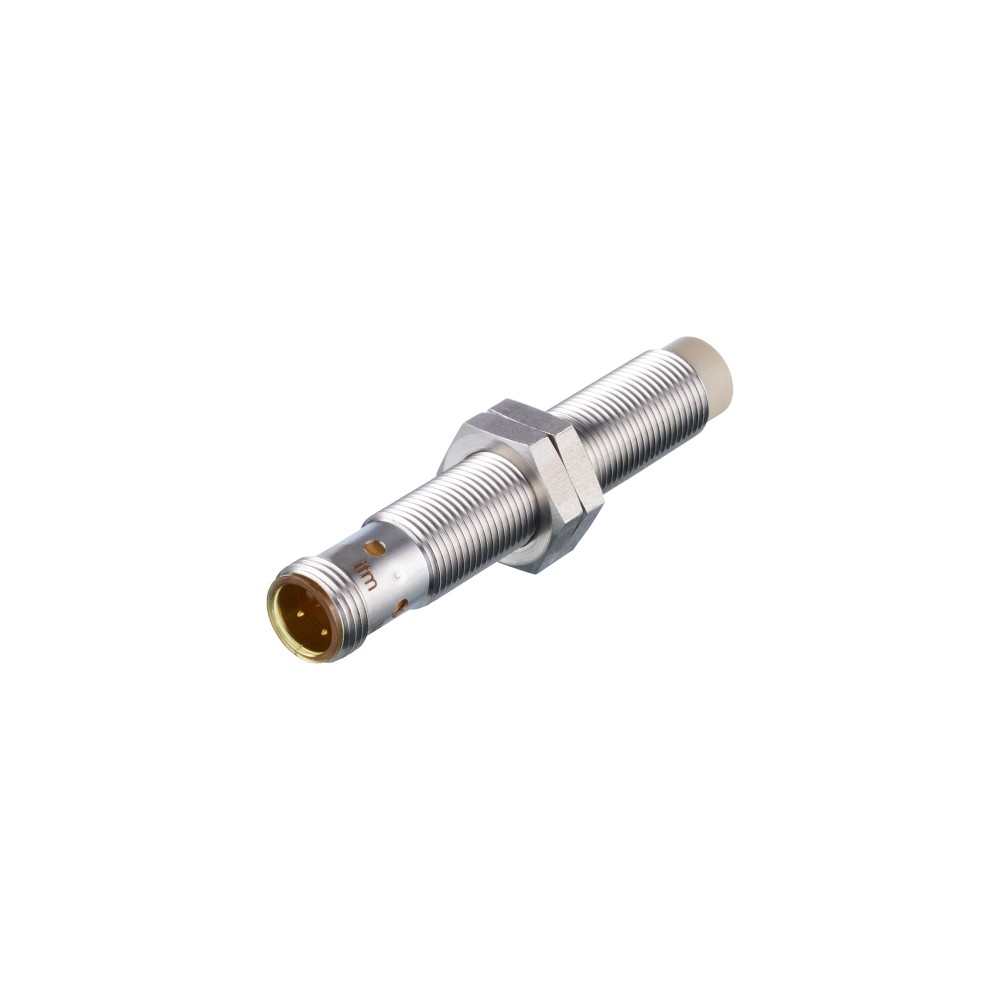

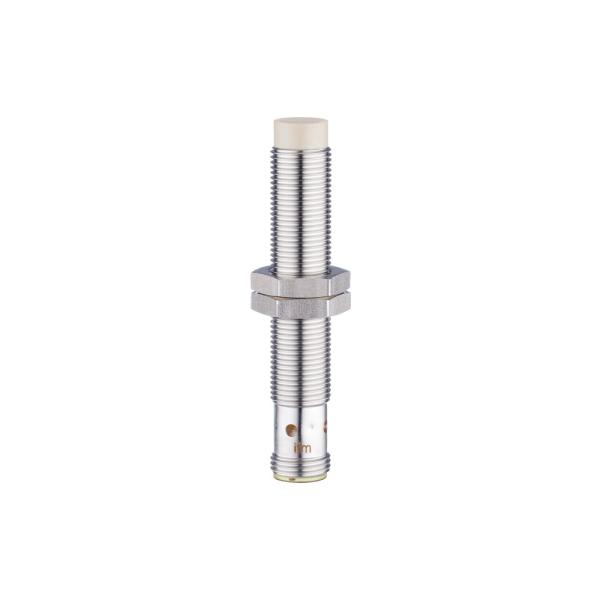

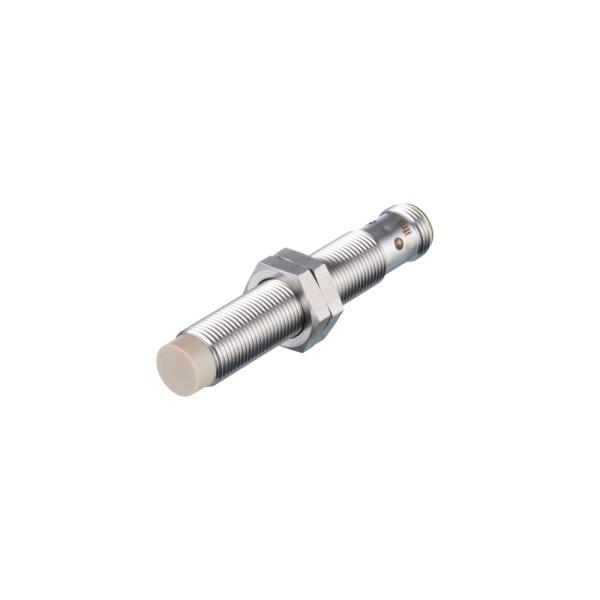

IFT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP/NPN

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT202
EAN: 4021179348195
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFT202 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP/NPN"

Destaques do Produto

Tecnologia

Indutiva

Distância nominal de detecção

7 mm; montagem não embutida

Tipo de saída

Normalmente aberta; PNP/NPN

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

0...100 °C; IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFT202 para Áreas Higiênicas, M12, 7 mm, PNP/NPN

O IFM IFT202 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. É indicado pelo fabricante para áreas higiênicas e processos com limpeza periódica. Tem distância de detecção nominal de 7 mm, saída normalmente aberta configurável PNP/NPN e invólucro em aço inoxidável 316L. Opera com alimentação de 10 a 30 V DC e possui grau de proteção IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Distância de detecção	7 mm; não embutido
Saída	Normalmente aberta; PNP/NPN
Alimentação	10...30 V DC
Frequência de comutação	700 Hz
Conexão elétrica	Conector M12, codificação A, 3 contatos dourados
Dimensões	M12 x 1; comprimento 70 mm
Material do invólucro	Aço inoxidável 316L
Grau de proteção	IP 68; IP 69K
Temperatura ambiente	0...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e processos automatizados, respeitando a distância nominal e a montagem não embutida.
Aplicações em áreas higiênicas e processos com limpeza periódica, conforme indicação do fabricante.
Instalações que aceitem alimentação de 10...30 V DC, saída normalmente aberta PNP/NPN e conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Não selecionar para detectar objetos não metálicos por princípio indutivo; a ficha não declara detecção desses materiais.
Não usar como substituto de um sensor com saída normalmente fechada, pois a configuração indicada é normalmente aberta.
Não instalar em condição cuja temperatura ambiente exceda a faixa especificada de 0...100 °C.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas com processos de limpeza periódicos; respeite as faixas de temperatura e proteção informadas pelo fabricante.
Possibilidade de uso: detecção de presença ou posição de alvos metálicos em máquinas automatizadas, desde que a distância, o material do alvo e o circuito de entrada sejam validados para a instalação.
Para montagem, considere que o sensor é não embutido e que a distância nominal e os fatores de correção dependem do material do alvo.
A ficha não especifica um protocolo de comunicação nem declara aptidão para detecção de alvos não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFT202 para Áreas Higiênicas, M12, 7 mm, PNP/NPN, verifique estes pontos:

Escolha o IFT202 quando

A aplicação exigir detecção indutiva não embutida com alcance nominal de 7 mm, saída normalmente aberta PNP/NPN, alimentação DC de 10...30 V e conexão M12 codificação A.

Verifique a montagem antes da compra

O modelo é não embutido. Confirme no desenho dimensional o espaço de instalação e a posição de montagem; não trate a distância nominal como distância garantida para qualquer material ou geometria.

Considere outro tipo de sensor quando

O alvo não for metálico ou quando a aplicação exigir outro princípio de detecção. A ficha caracteriza este modelo como indutivo e não informa desempenho para alvos não metálicos.

Valide o circuito de comando

Confirme que a entrada do dispositivo conectado aceita saída normalmente aberta PNP ou NPN, a alimentação e os limites de corrente indicados. A ficha não especifica protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFT202	Código do produto indicado na ficha e no anúncio.
Tipo de produto	Sensor indutivo	Princípio de detecção declarado pelo fabricante.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicações declaradas na ficha.
Compatibilidade com SPS	Apropriado para IEC 61131-2 para SPS tipo 1	Observação de aplicação indicada na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de corrente declarado no anúncio.
Consumo de corrente	< 15 mA	Valor máximo declarado na ficha.
Corrente residual máxima	0,6 mA	Limite especificado para a saída.
Corrente de saída mínima	2 mA	Aplica-se somente à operação com 2 fios.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção contra curto-circuito especificada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV rede linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética listados na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada na ficha.

Saídas e chaveamento
Configuração de saída	Normalmente aberto; PNP/NPN	Função elétrica declarada para o sensor.
Número de fios	2 fios; 3 fios	Opções indicadas nos dados do anúncio.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua especificado.
Queda de tensão máxima da saída de comutação DC	2,8 V	Valor máximo declarado para a saída.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação especificada.
Display de status de chaveamento	LED amarelo, 4 x 90°	Indicação visual de estado descrita na ficha.

Detecção e desvios
Alcance de detecção	7 mm	Distância nominal informada; montagem não embutida.
Distância real de comutação Sr	7 ± 10 % mm	Valor e tolerância declarados pelo fabricante.
Distância de trabalho	0...5,67 mm	Faixa de trabalho especificada na ficha.
Alcance aumentado	Sim	Característica declarada no cadastro técnico.
Histerese	1...20 % de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha.

Conexões elétricas
Tipo de conexão	Conector M12	Tipo de conexão elétrica declarado.
Conexão elétrica - conector	1 x M12; codificação A; 3 contatos dourados	Configuração de conector indicada na ficha.
Protocolos de comunicação	Não especificados	A ficha declara saída de chaveamento, sem protocolo de comunicação.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente declarada.
Certificado UL Ta	0...40 °C	Faixa Ta indicada no dado de certificação UL.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados pelo fabricante.
Número de aprovação UL	A039	Identificador de aprovação informado na ficha.
Número do arquivo UL	E174191	Identificador de arquivo UL informado na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 70 mm	Dimensões do corpo roscado especificadas.
Montagem	Não embutido	Tipo de instalação indicado na ficha.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada pelo fabricante.
Material do invólucro e porcas de fixação	Aço inoxidável 1.4404 / 316L	Materiais declarados para o invólucro e as porcas.
Material da face ativa	PEEK natural	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos LEDs.
Torque máximo de aperto	15 Nm	Limite de aperto especificado.
Peso	29,8 g	Peso informado na ficha técnica.
Rosca padrão	M12 x 1	Padrão dimensional da rosca.

Elementos de ajuste e características especiais
Auxílio de ajuste ótico	Sim	Recurso declarado na ficha.
Ajuste adicional	1 LED vermelho	Elemento adicional descrito no cadastro técnico.
Característica especial	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Características listadas na ficha.
Material incluído	2 porcas de fixação	Componentes incluídos indicados no cadastro.

Confiabilidade e identificação comercial
MTTF	1058 anos	Valor de MTTF declarado no cadastro técnico; não representa garantia de vida útil.
GTIN	4021179348195	Identificador comercial do produto.
Part number	IFT202	Código de peça do fabricante.
NCM	8536.50.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; o produto é descrito como sensor indutivo com saída de chaveamento PNP/NPN.

• Apropriado para IEC 61131-2 para SPS tipo 1, conforme observação da ficha.

Conexões

Elétrica Alimentação de 10...30 V DC. Saída normalmente aberta PNP/NPN. Conector M12, codificação A, com 3 contatos dourados. Corrente máxima constante da saída: 100 mA; queda de tensão máxima: 2,8 V. Verifique a pinagem e o circuito no datasheet antes da ligação; a ficha fornecida não detalha a atribuição de cada pino.

Processo Não há conexão de processo fluida especificada. A instalação mecânica é por corpo roscado M12 x 1, comprimento de 70 mm; montagem não embutida. Torque máximo de aperto indicado: 15 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de SPS compatível com sensor DC PNP ou NPN normalmente aberto e alimentação dentro de 10...30 V	✓	A ficha declara saída normalmente aberta PNP/NPN e tensão de operação de 10...30 V DC; confirme também os limites elétricos da entrada.
Aplicação com processo de limpeza periódico em área higiênica	✓	A aplicação em áreas higiênicas e processos de limpeza periódicos é indicada na ficha; o produto possui proteção IP 68 e IP 69K.
Detecção de alvo não metálico	✗	O produto é indutivo; a ficha não declara detecção de materiais não metálicos.
Montagem embutida	✗	A ficha identifica o tipo de montagem como não embutido.
Alimentação fora de 10...30 V DC ou temperatura ambiente fora de 0...100 °C	✗	Essas condições ficam fora dos limites declarados para tensão de operação ou temperatura ambiente.
Sistema que exige protocolo de comunicação digital especificado	✗	A ficha não declara protocolo de comunicação; informa saída de chaveamento PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFT202 para Áreas Higiênicas, M12, 7 mm, PNP/NPN

Confirme que o ponto de instalação aceita corpo roscado M12 x 1 e montagem não embutida; consulte o desenho dimensional.
Verifique a distância de montagem em relação ao alvo e considere os fatores de correção do material informado na ficha.
Fixe o sensor usando as porcas incluídas e não exceda o torque máximo de 15 Nm.
Confirme que a alimentação do circuito está dentro de 10...30 V DC e que a entrada aceita a saída normalmente aberta PNP ou NPN escolhida.

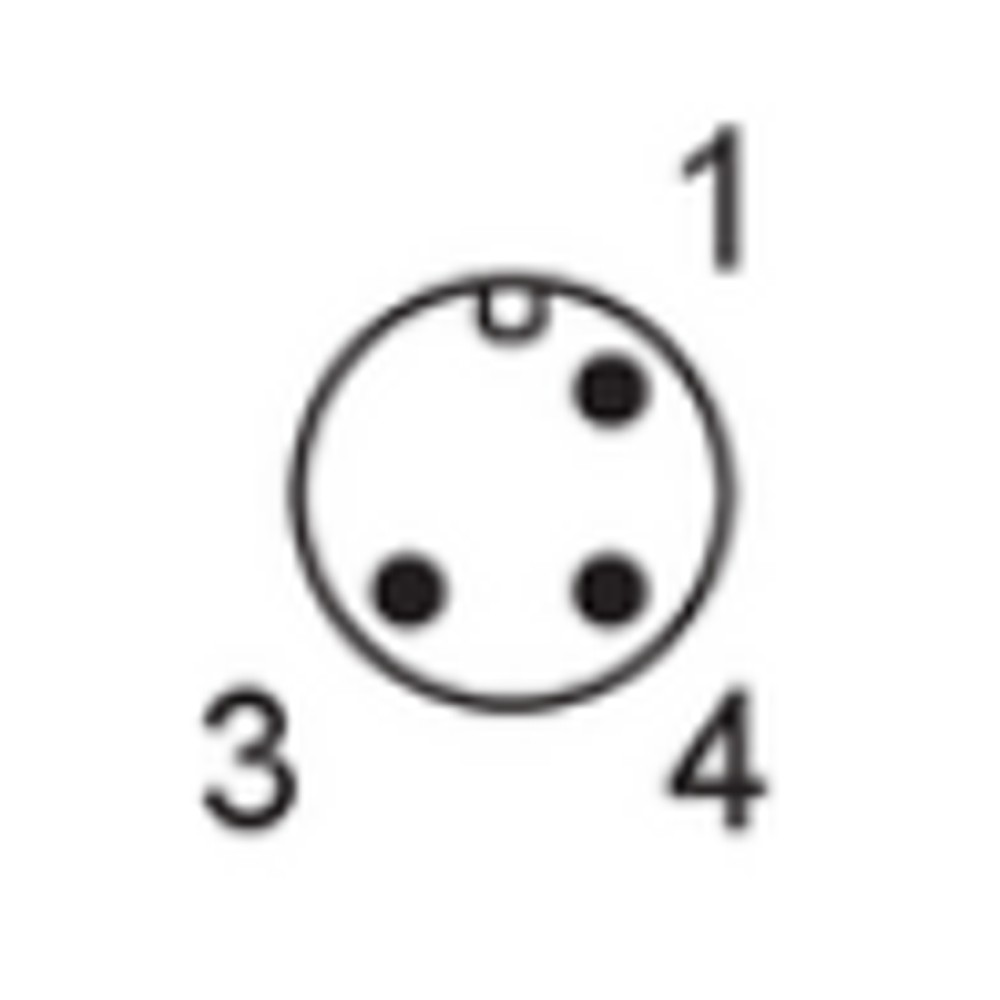

Conecte o cabo ou conector M12 codificação A conforme a pinagem oficial do fabricante; não deduza a função dos pinos apenas pela quantidade de contatos.
Após energizar, verifique a indicação de chaveamento pelos LEDs e confirme a comutação no controlador em condições reais de operação.

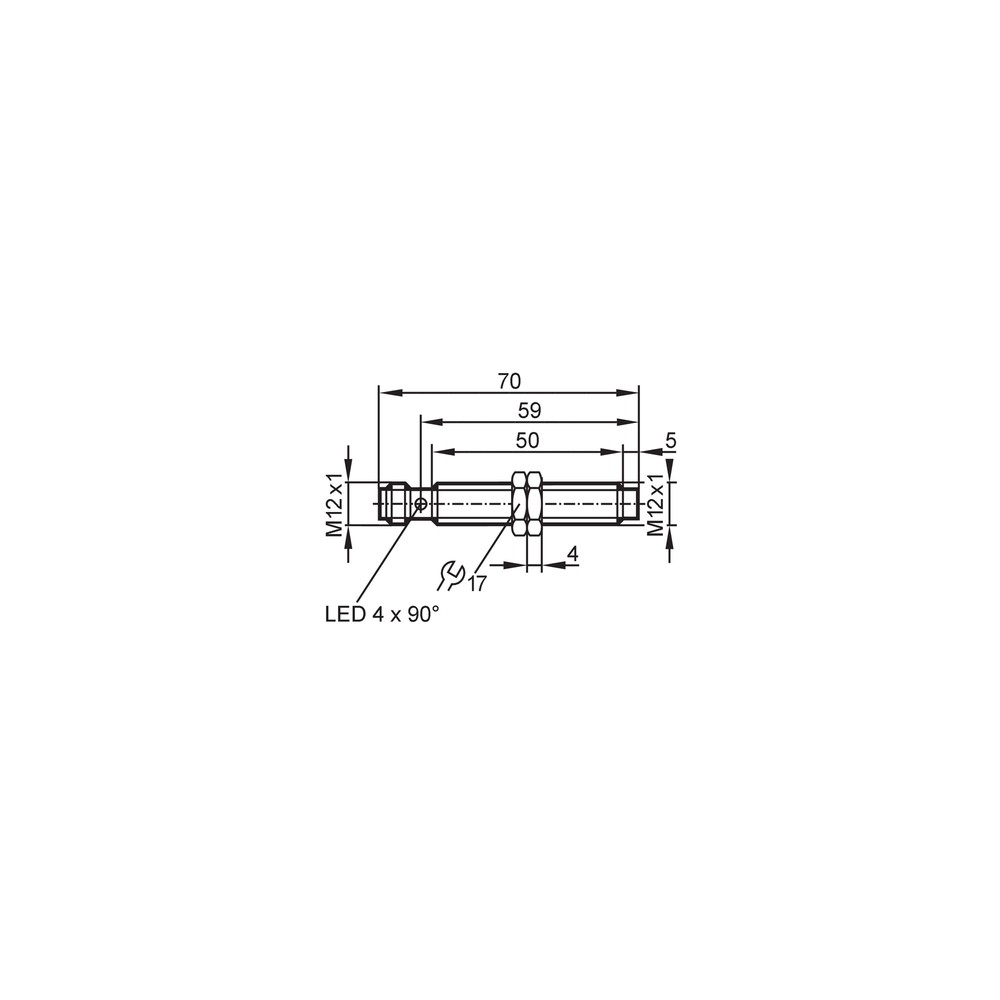

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Distância de montagem superior à distância de trabalho, montagem incompatível com o tipo não embutido ou fator de correção do material reduzindo o alcance efetivo.	Confira a posição e o afastamento do alvo, compare com a distância de trabalho de 0...5,67 mm e aplique o fator de correção correspondente ao material.
A entrada do controlador permanece no estado oposto ao esperado.	Incompatibilidade entre a saída PNP/NPN selecionada e o tipo de entrada, ou interpretação incorreta da função normalmente aberta.	Verifique o tipo de entrada do controlador, a configuração de saída, a alimentação e a ligação conforme o esquema oficial.
O sensor não apresenta indicação ou não opera.	Alimentação fora da faixa especificada, ligação incorreta ou interrupção no circuito de conexão M12.	Meça a alimentação no conector e confirme 10...30 V DC; inspecione conexão, continuidade e pinagem com referência ao datasheet.
A saída comuta de forma instável ou não aciona a carga.	Carga acima do limite de corrente da saída, queda de tensão ou distância/posição do alvo próxima dos limites de comutação.	Meça a corrente e a tensão no circuito; compare com o limite de 100 mA e a queda máxima de 2,8 V e verifique o posicionamento do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFT202 em português (Datasheet) Desenho dimensional IFT202 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT202 e para que serve?

É um sensor indutivo de proximidade para detecção de objetos metálicos em automação. A ficha também indica aplicação em áreas higiênicas e processos com limpeza periódica.

Que tipo de saída e conexão elétrica ele usa?

A saída é normalmente aberta PNP/NPN e a conexão é um conector M12 codificação A com 3 contatos dourados. Confirme a pinagem no datasheet antes da instalação.

O sensor detecta plástico ou outros materiais não metálicos?

A ficha caracteriza o IFT202 como sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, avalie um princípio de detecção cuja ficha especifique essa aplicação.

Posso instalar o IFT202 embutido?

Não; a ficha especifica montagem não embutida. Verifique o espaço e o posicionamento requeridos no desenho dimensional.

O LED acende, mas o controlador não reconhece o sensor; o que verifico?

Verifique primeiro se a entrada do controlador é compatível com a saída PNP ou NPN utilizada e com a função normalmente aberta. Confira também alimentação, ligação e pinagem no datasheet.

O sensor não detecta o alvo na distância esperada; preciso substituí-lo?

Antes da troca, confira a distância de trabalho, a montagem não embutida e o fator de correção do material do alvo. Um afastamento excessivo ou material com fator menor pode reduzir o alcance efetivo.

É melhor comprar um kit ou somente o sensor?

A ficha informa uma unidade por embalagem e inclui 2 porcas de fixação; não descreve um kit separado. Confirme os demais itens necessários à conexão, pois cabo ou acessório adicional não está listado como incluído.

Quando devo escolher o IFT202 em vez de outro modelo?

Escolha-o quando a aplicação exigir detecção indutiva não embutida de 7 mm, saída normalmente aberta PNP/NPN e alimentação de 10...30 V DC. Se precisar de saída normalmente fechada, montagem embutida ou outro princípio de detecção, compare com a ficha de outro modelo.

Quais cuidados devo ter ao apertar e alinhar o sensor?

Respeite o torque máximo de 15 Nm e posicione o alvo considerando a montagem não embutida e os fatores de correção do material. Use o desenho dimensional e o datasheet para orientar a instalação.

Como identifico a pinagem do conector M12?

Consulte o esquema elétrico e a pinagem no datasheet oficial antes de conectar. A ficha informa conector M12 codificação A com 3 contatos, mas não detalha aqui a atribuição de cada pino.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha declara aplicação para detecção de objetos metálicos.

Montagem não embutida

Configuração de montagem indicada para o sensor; deve ser considerada no posicionamento e no espaço de instalação.

PNP/NPN

Tipos de saída de chaveamento DC que devem ser compatíveis com a entrada do controlador conectado.

Distância real de comutação usada como referência para tolerâncias e histerese especificadas.

IP 69K

Grau de proteção declarado para o invólucro; consulte as condições de ensaio e uso no datasheet do fabricante.
