Sensor Indutivo IFM IFT201 M12 - Áreas Higiênicas

Pré-visualizar: IFT201 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 7mm NF

IFT201 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 7mm NF

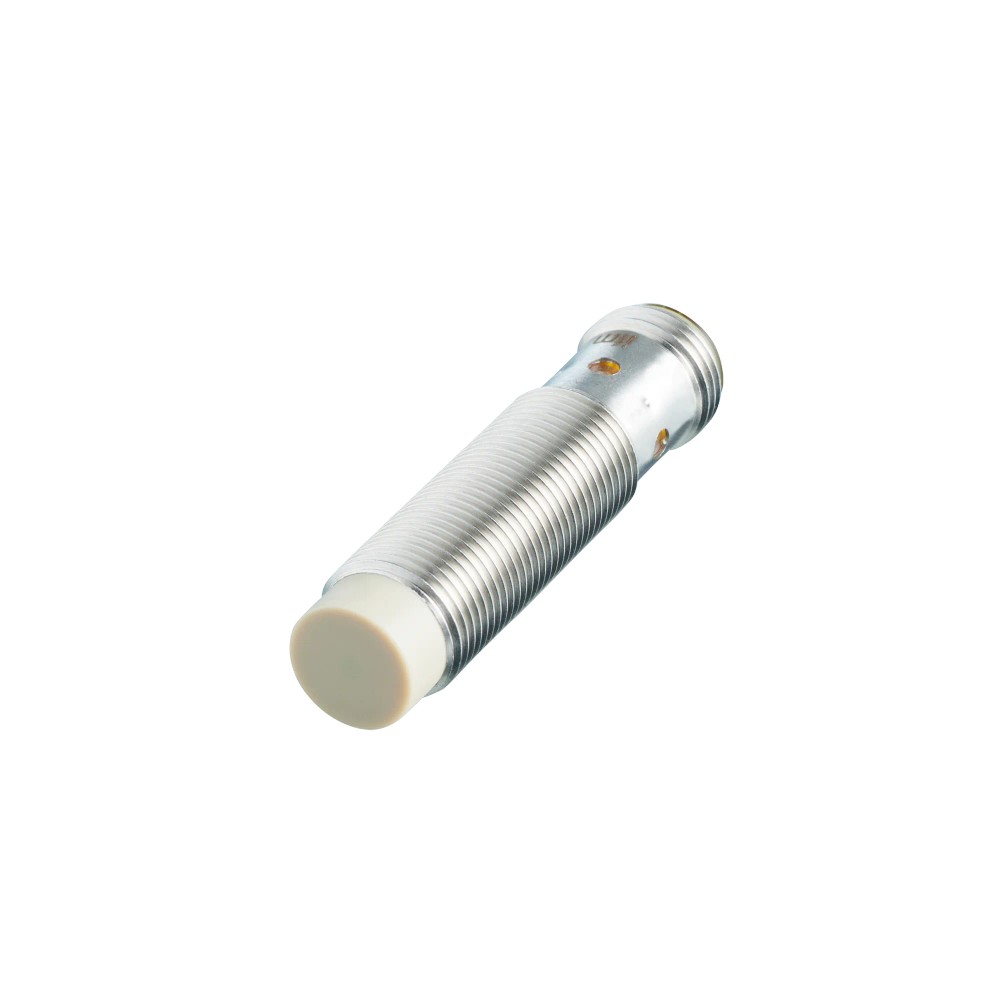

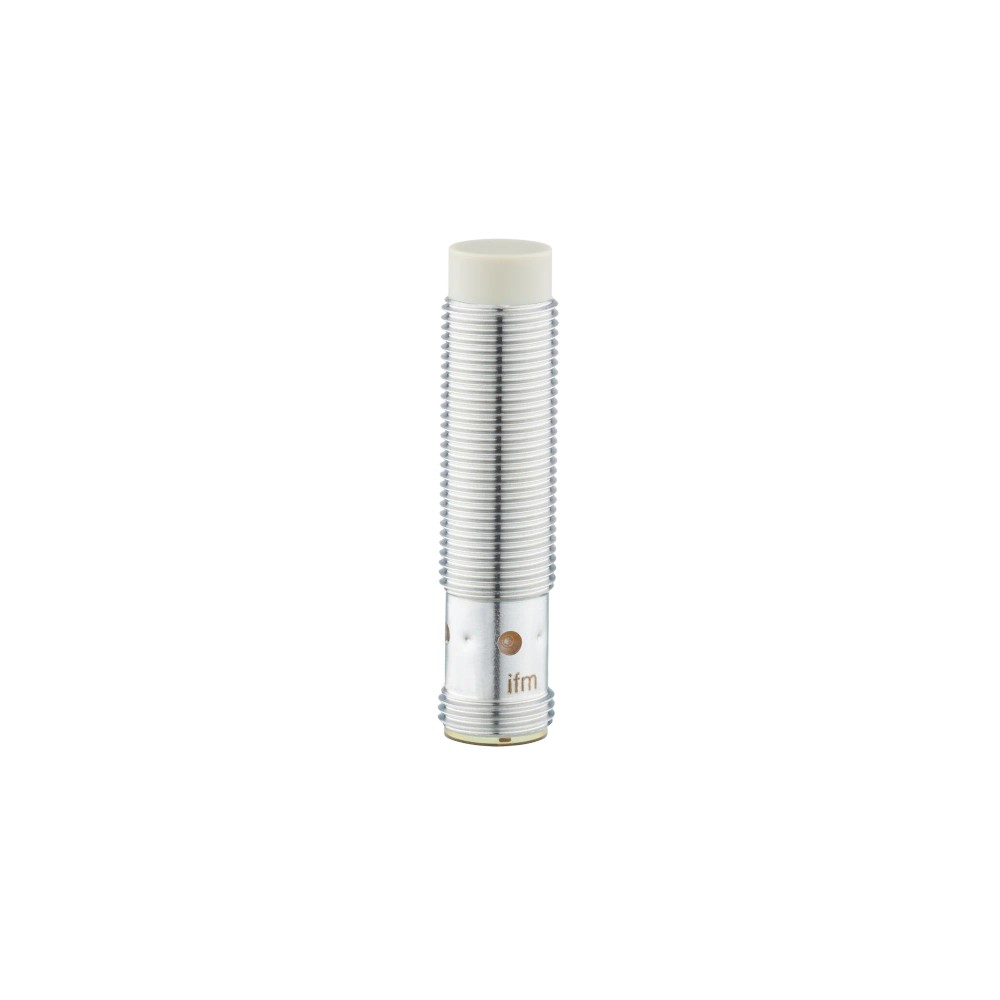

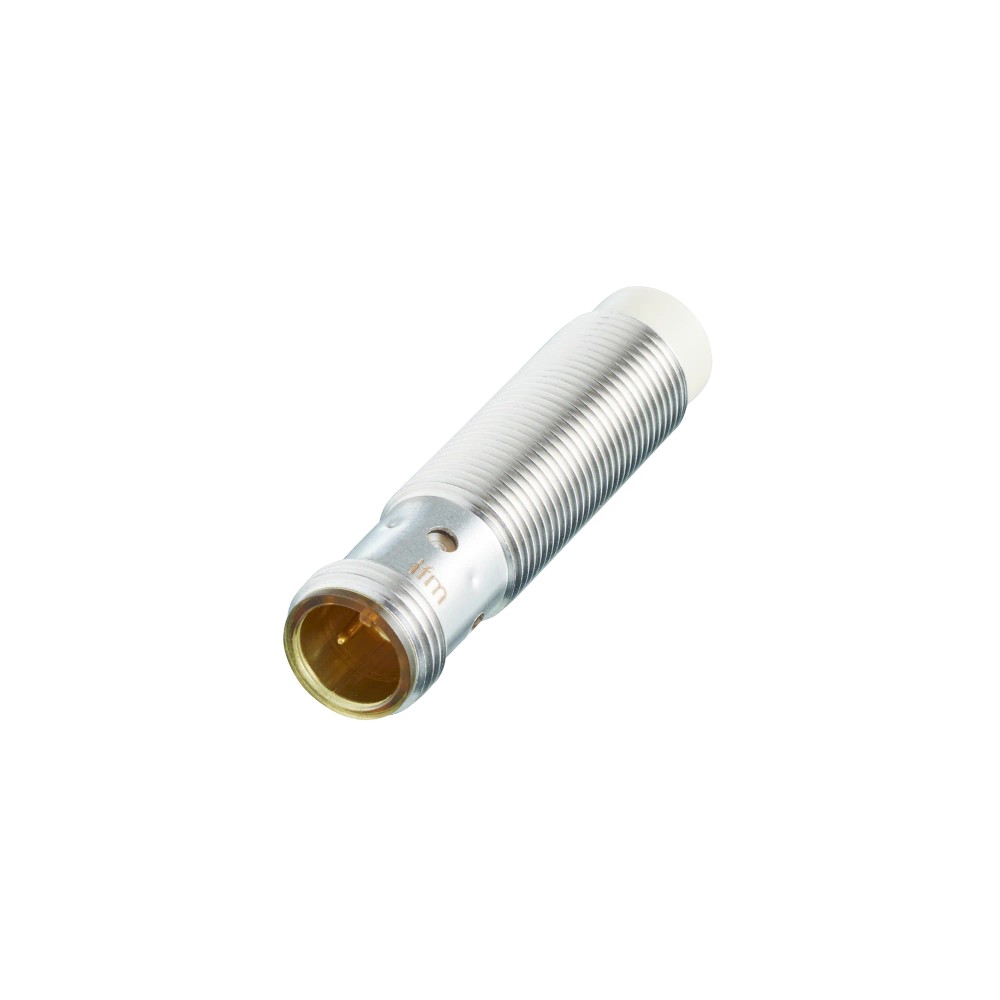

Imagem meramente ilustrativa

R$ 704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT201
EAN: 4021179086998
NCM do produto: 85365090

Destaques do Produto Alcance 7 mm; não...mais

Fechar menu

Saiba mais sobre: "IFT201 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 7mm NF"

Destaques do Produto

Alcance

7 mm; não embutido

Saída e função

PNP, normalmente fechada

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Ambiente

0...100 °C; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFT201 para áreas higiênicas, M12, PNP, 7 mm, normalmente fechado

O IFM IFT201 é um sensor indutivo para detectar objetos metálicos sem contato, especificado para aplicações em áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente fechada, alcance de detecção de 7 mm e montagem não embutida. Seu invólucro é de aço inoxidável 316L e a proteção informada é IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 fios
Dimensões	M12 x 1; comprimento de 50 mm
Proteção	IP68 e IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	800 Hz
Material do invólucro	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de áreas higiênicas e processos de limpeza periódicos, conforme aplicação informada pelo fabricante.
Instalações que requeiram sensor M12 x 1, saída PNP normalmente fechada e alcance nominal de 7 mm, respeitando a montagem não embutida.
Aplicações dentro da faixa de alimentação de 10...30 V DC e temperatura ambiente de 0...100 °C.

⚠ Considere outro se precisa de:

Não selecione se o circuito exigir saída normalmente aberta: a ficha especifica saída normalmente fechada.
Não selecione se a entrada do sistema não aceitar sinal PNP ou se a alimentação disponível estiver fora de 10...30 V DC.
Não trate os 7 mm como alcance garantido para qualquer metal ou geometria; consulte o datasheet para condições e fatores de correção por material.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas submetidas a processos de limpeza periódicos; a ficha informa proteção IP68/IP69K, sem detalhar neste cadastro os produtos químicos, pressão, duração ou protocolo de limpeza.
Possibilidade de aplicação: detecção de presença ou posição de objetos metálicos em máquinas e equipamentos, desde que o alvo, a distância, a montagem não embutida, a saída PNP e as condições elétricas sejam compatíveis. A adequação deve ser confirmada com os fatores de correção do material e o datasheet.
Operação dentro da temperatura ambiente informada de 0...100 °C; a faixa associada à certificação UL é 0...40 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFT201 para áreas higiênicas, M12, PNP, 7 mm, normalmente fechado, verifique estes pontos:

Escolha o IFT201 quando

A aplicação exigir detecção indutiva não embutida com alcance nominal de 7 mm, saída PNP normalmente fechada, alimentação de 10...30 V DC e conexão M12. A ficha também o indica para áreas higiênicas e processos de limpeza periódicos.

Verifique outra configuração quando

O sistema requerer saída normalmente aberta, outra tecnologia de detecção, ligação incompatível com PNP ou condições elétricas fora de 10...30 V DC. Confirme também o alcance necessário considerando o material do alvo e os fatores de correção publicados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFT201	Código do produto IFM.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Áreas higiênicas; processos de limpeza periódicos	Aplicações declaradas na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no cadastro técnico.

Detecção e montagem
Alcance de detecção	7 mm	Alcance nominal informado; a ficha também especifica distância real de comutação de 7 ± 10% mm.
Distância de trabalho	0...5,67 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	7 ± 10% mm	Valor real de comutação declarado.
Montagem	Não embutido	Condição de instalação mecânica indicada.
Histerese	1...20% de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar ao avaliar a distância de detecção.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída.

Saída de comutação
Função elétrica	PNP	Tipo de saída indicado.
Configuração de saída	Normalmente fechada	Estado de saída indicado na ficha.
Frequência de comutação DC	800 Hz	Frequência de comutação especificada para DC.

Conexão elétrica
Conexão	1 x M12, codificação A	Tipo de conector informado.
Número de fios	3 fios	Configuração de ligação indicada no anúncio.
Contatos	3, dourados	Material dos contatos conforme ficha.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura indicada.
Grau de proteção	IP68; IP69K	Graus de proteção informados para o produto.
Certificado UL Ta	0...40 °C	Faixa ambiente associada à certificação UL indicada.
UL Enclosure type	Type 1	Classificação de invólucro UL informada.
UL Fontes de alimentação	Limited Voltage/Current	Condição de fonte declarada nos dados UL.

Materiais e dados mecânicos
Designação da rosca	M12 x 1	Rosca do corpo do sensor.
Dimensões	M12 x 1 / L = 50 mm	Dimensão declarada.
Invólucro	Aço inoxidável 1.4404 / 316L	Material do invólucro informado.
Face ativa	PEEK natural	Material da face ativa informado.
Janela de LEDs	PEI	Material declarado para a janela dos LEDs.
Porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas informado.
Torque máximo de aperto	15 Nm	Limite de aperto declarado.
Peso	25,5 g	Massa informada no cadastro técnico.
Material incluído	2 porcas de fixação	Itens incluídos conforme ficha.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação visual de status de chaveamento informada.

Compatibilidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados de descarga eletrostática.
HF irradiado	EN 61000-4-3: 10 V/m	Imunidade declarada para alta frequência irradiada.
Burst	EN 61000-4-4: 2 kV	Nível declarado para transientes rápidos.
AF com fio	EN 61000-4-6: 10 V	Imunidade declarada para perturbações conduzidas.
Emissões	EN 55011 classe B	Classe de emissão indicada.

Dados e aprovações
MTTF	1134 anos	Valor declarado na ficha; não representa garantia de vida útil.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A001	Identificação de aprovação informada.
GTIN	4021179086998	Identificador comercial do produto.
SKU / part number	IFT201	Código de identificação do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; sensor de 3 fios, PNP normalmente fechado. Alimentação: 10...30 V DC. Confirme a pinagem no datasheet antes de ligar; não há diagrama de pinagem separado informado.

Processo Não se aplica conexão de processo de fluido. Montagem mecânica roscada M12 x 1, dimensões M12 x 1 / L = 50 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com sensor PNP normalmente fechado, alimentação de 10...30 V DC e conexão M12 adequada	✓	As características elétricas e a conexão estão especificadas para o IFT201; confirme a pinagem no datasheet.
Circuito que exige saída PNP normalmente aberta	✗	A função de saída informada para este modelo é normalmente fechada.
Aplicação com montagem embutida	✗	A ficha especifica montagem não embutida.
Aplicação em área higiênica com processo de limpeza periódico	✓	Essa aplicação está explicitamente indicada na ficha do produto; verifique as condições completas de instalação e limpeza no datasheet.
Sistema que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha fornecida informa saída de comutação PNP e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFT201 para áreas higiênicas, M12, PNP, 7 mm, normalmente fechado

Confirme que a aplicação requer sensor indutivo não embutido com saída PNP normalmente fechada e alimentação de 10...30 V DC.
Verifique o desenho dimensional e prepare o alojamento roscado M12 x 1, respeitando o espaço disponível para o corpo de 50 mm.
Posicione o sensor conforme o requisito de montagem não embutida e valide a distância em relação ao alvo usando o datasheet e o material detectado.
Fixe o sensor com as porcas fornecidas e não exceda o torque máximo indicado de 15 Nm.
Conecte o cabo ou componente correspondente ao conector M12, codificação A, 3 contatos; confirme a pinagem no datasheet antes de energizar.
Energize dentro da faixa especificada e valide o estado da saída e os indicadores de chaveamento antes de colocar o equipamento em operação.

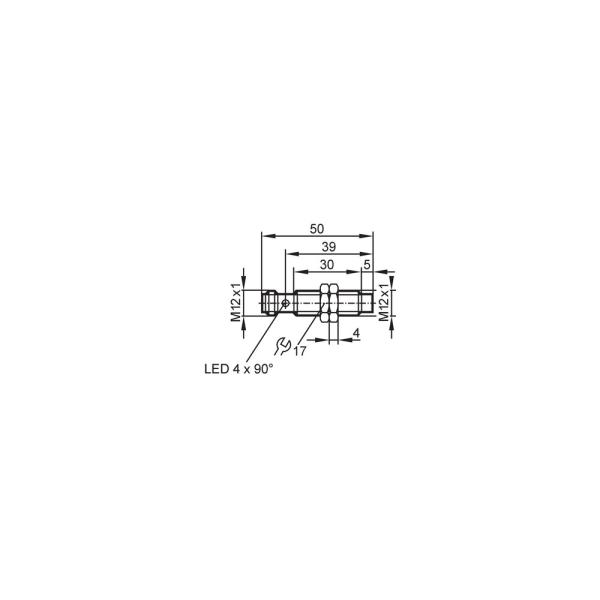

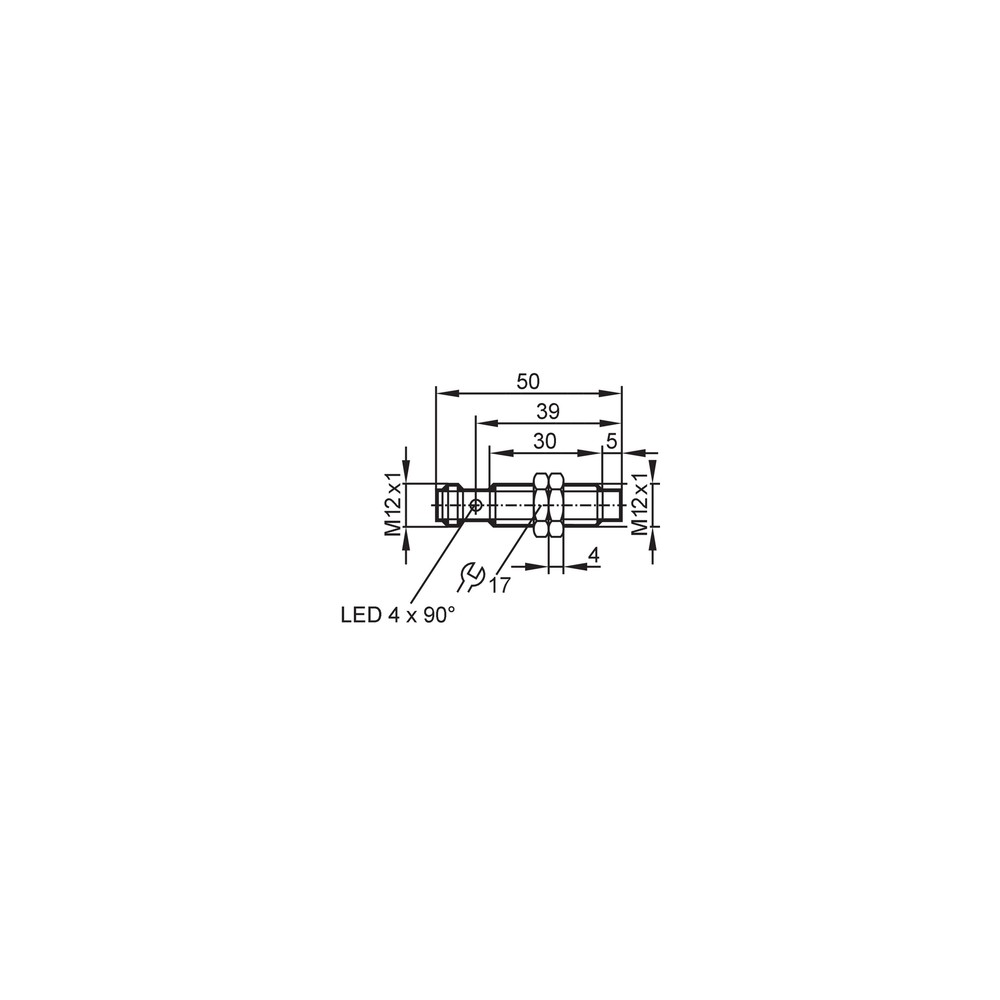

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo esperado.	Distância efetiva acima do alcance aplicável ao material ou montagem incompatível com a condição não embutida.	Meça a distância e confira o material do alvo e o fator de correção correspondente no datasheet.
A entrada do controlador não reconhece o estado do sensor.	Incompatibilidade entre a saída PNP normalmente fechada e o tipo de entrada ou lógica esperada pelo controlador.	Confirme o tipo de entrada, a lógica de estado e a ligação conforme a pinagem oficial do conector M12.
A saída permanece inativa ou o indicador não apresenta o estado esperado.	Alimentação ausente ou fora da faixa de 10...30 V DC, ou ligação incorreta.	Meça a alimentação no conector e compare cada ligação com o diagrama do datasheet.
O sensor apresenta comutação intermitente.	Alvo operando próximo do limite da distância de trabalho ou variação de posição em relação ao sensor.	Verifique estabilidade mecânica e distância do alvo; compare a condição com a distância de trabalho e a histerese especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFT201 em português (Datasheet) Desenho dimensional IFM IFT201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT201 e para que serve?

É um sensor indutivo para detecção de objetos metálicos sem contato. A ficha o indica para áreas higiênicas e processos de limpeza periódicos.

Esse sensor funciona com entrada PNP normalmente aberta?

Não, a saída especificada é PNP normalmente fechada. Confirme que a lógica da entrada do controlador corresponde a essa configuração.

O que acompanha o IFT201?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios informados.

Posso usar o IFT201 em montagem embutida?

Não: a ficha especifica montagem não embutida. Confira o desenho dimensional e os requisitos mecânicos da instalação.

Ele serve para detectar qualquer material a 7 mm?

Não é possível afirmar isso para qualquer material: a ficha informa fatores de correção diferentes por material. Consulte o fator aplicável e valide a distância no datasheet.

O sensor parou de detectar; o que devo verificar antes de trocar?

Verifique primeiro a distância e o material do alvo, considerando os fatores de correção. Confira também alimentação e ligação conforme o datasheet.

A saída não muda no CLP; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada do CLP e a saída PNP normalmente fechada. Confirme a lógica da entrada, a pinagem e a alimentação antes de substituir o sensor.

Como decidir entre este modelo e um sensor com saída normalmente aberta?

Escolha o IFT201 quando o circuito aceitar PNP normalmente fechada. Se a aplicação exigir normalmente aberta, selecione uma versão cuja ficha declare essa função.

Preciso de qual conexão e alimentação para instalar?

A ficha especifica conexão M12, codificação A, três contatos e alimentação de 10...30 V DC. Consulte o datasheet para confirmar a pinagem antes da ligação.

Como aperto o sensor na instalação?

Use as duas porcas de fixação incluídas e respeite o torque máximo especificado de 15 Nm. Confirme o posicionamento não embutido no desenho dimensional.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha informa alcance de 7 mm. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação especificado para este sensor. (Ref.: função elétrica PNP)

Normalmente fechado

Configuração de saída declarada para o IFT201. (Ref.: configuração de saída)

Montagem não embutida

Condição de montagem indicada para o sensor; deve ser considerada na instalação. (Ref.: montagem)

Grau de proteção IP

Classificação de proteção declarada para o invólucro do produto. (Ref.: IP68; IP69K)
