Sensor Indutivo IFM IFT200 M12 - Áreas Higiênicas

Pré-visualizar: IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP NA

IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP NA

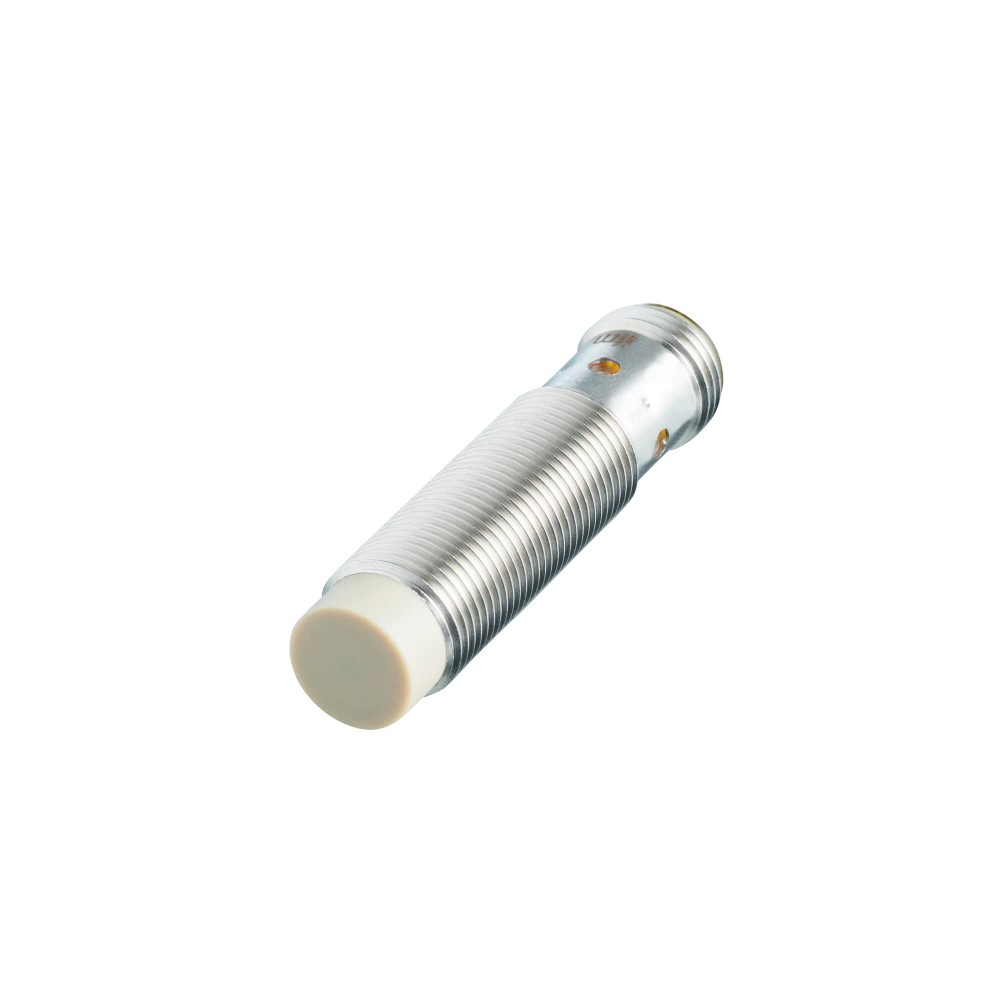

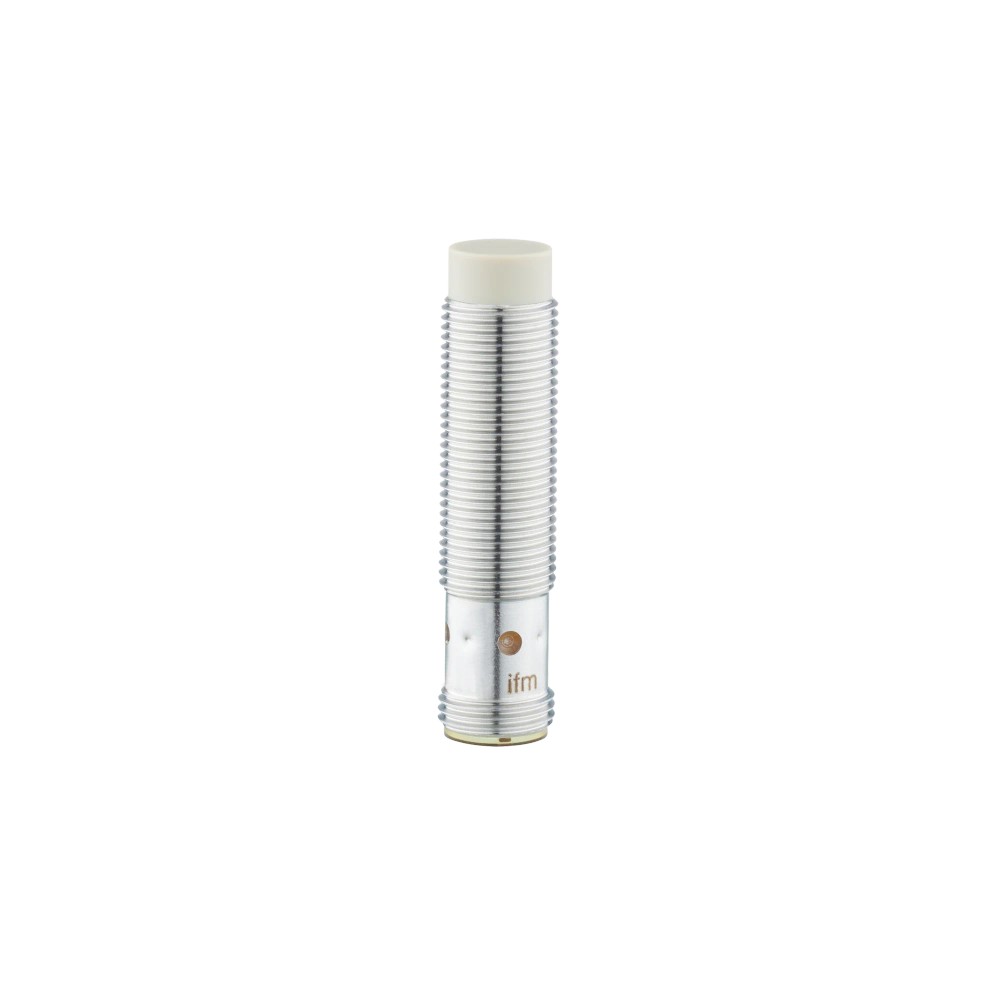

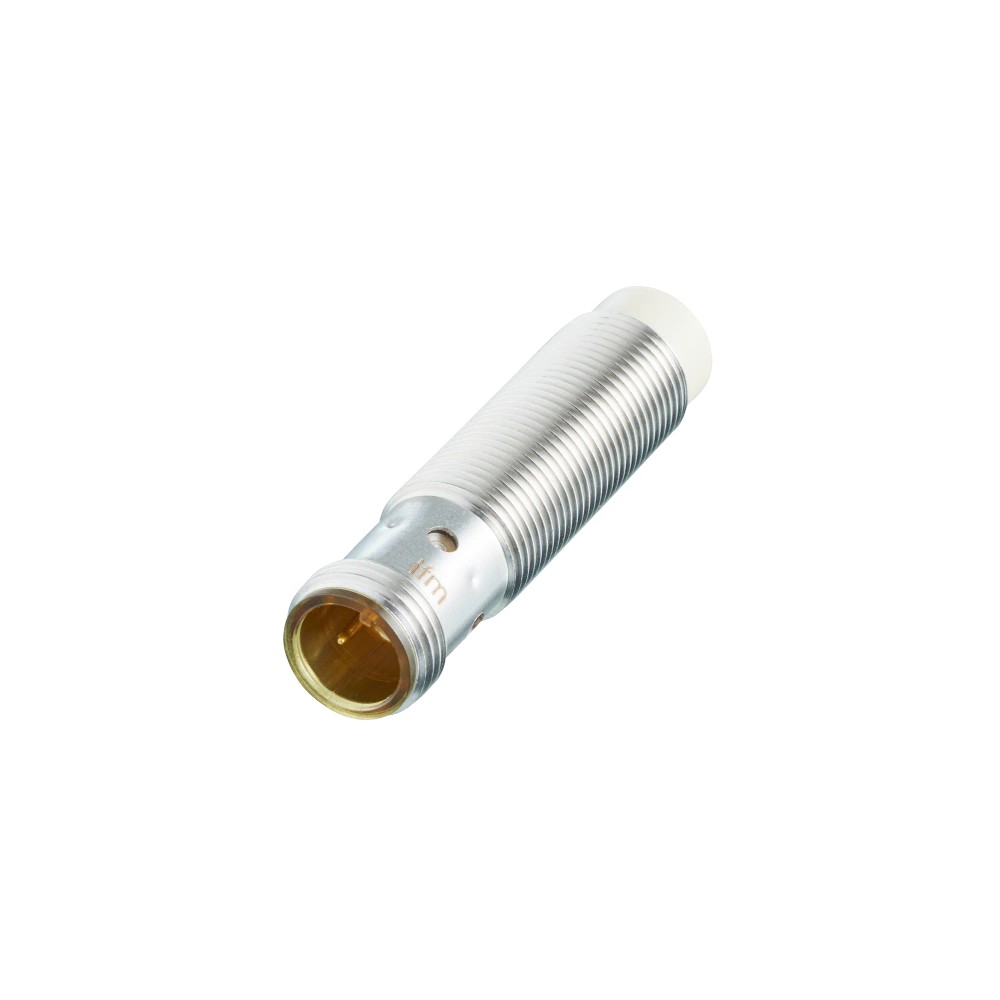

Imagem meramente ilustrativa

R$ 704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT200
EAN: 4021179086981
NCM do produto: 85365090

Destaques do Produto Alcance nominal 7 mm...mais

Fechar menu

Saiba mais sobre: "IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP NA"

Destaques do Produto

Alcance nominal

7 mm

Tipo e função da saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Instalação

Não embutida

Ambiente informado

0...100 °C; proteção IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto

O IFM IFT200 é um sensor indutivo para detecção de objetos metálicos sem contato, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui alcance nominal de 7 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Seu invólucro é de aço inoxidável 316L e a proteção informada é IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	800 Hz
Grau de proteção	IP68; IP69K
Temperatura ambiente	0...100 °C
Dimensões	M12 x 1; comprimento de 50 mm
Materiais principais	Invólucro em aço inoxidável 1.4404/316L; face ativa em PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalações compatíveis com sensor M12 x 1 e montagem não embutida.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme aplicação indicada pelo fabricante.
Circuitos de controle DC que aceitem saída PNP normalmente aberta e operem dentro da faixa de tensão especificada.

⚠ Considere outro se precisa de:

Não selecionar para um circuito que exija saída NPN ou normalmente fechada: a ficha informa saída PNP normalmente aberta.
Não usar em alimentação fora da faixa de 10...30 V DC.
Não considerar alcance nominal de 7 mm como distância garantida para qualquer metal; a ficha informa fatores de correção diferentes conforme o material do alvo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; a ficha informa proteção IP68 e IP69K.
Possibilidade de uso: detecção de objetos metálicos em máquinas ou equipamentos com entrada compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada. Verifique o material do alvo e seu fator de correção.
A temperatura ambiente informada é de 0...100 °C; para a condição UL Ta, a ficha lista 0...40 °C. Confirme qual condição se aplica à instalação.
A montagem é não embutida e o alcance nominal é de 7 mm; a distância efetiva depende do material do objeto detectado.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IFT200 quando

A aplicação exigir detecção indutiva, alcance nominal de 7 mm, montagem não embutida, saída PNP normalmente aberta e alimentação DC de 10...30 V, além de conexão M12.

Procure outra configuração quando

O circuito exigir saída NPN, normalmente fechada, outra faixa de alimentação ou uma montagem diferente. Confirme também o material do alvo: os fatores de correção informados são aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3.

Verifique a aplicação antes da substituição

Compare a conexão, a lógica de saída, a alimentação, o espaço para montagem e o material do objeto detectado com os requisitos do sistema. Consulte o datasheet do fabricante para os detalhes de aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do anúncio.
Modelo	IFT200	Código do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção informada.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação descrita na ficha do produto.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características indicadas no cadastro do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Limites de operação declarados.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saída de comutação
Tipo de saída	PNP	Tipo da saída de comutação.
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Corrente máxima constante da saída DC	100 mA	Limite máximo informado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída.
Frequência de comutação DC	800 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	7 mm	Alcance nominal; sensor de montagem não embutida.
Distância real de comutação Sr	7 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...5,67 mm	Faixa de trabalho informada na ficha.
Histerese	1...20 % de Sr	Intervalo declarado em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para diferentes materiais do alvo.

Conexão elétrica
Conexão	M12, codificação A	Tipo de conexão elétrica declarado.
Contatos	3, dourados	Quantidade e acabamento indicados na ficha.
Número de fios	3 fios	Informação do anúncio; consulte o esquema do fabricante para identificação dos condutores.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP68; IP69K	Graus informados pelo fabricante; não substituem a verificação das condições específicas de instalação e limpeza.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à informação UL na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC listados na ficha.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	50 mm	Comprimento informado para o corpo do sensor.
Tipo de montagem	Não embutido	Condição de instalação declarada.
Invólucro	Aço inoxidável 1.4404/316L	Material indicado para o corpo.
Face ativa	PEEK natural	Material indicado para a face ativa.
Janela de LEDs	PEI	Material informado para a janela dos LEDs.
Porcas de fixação	Aço inoxidável 1.4404/316L	Material das porcas informado.
Torque máximo de aperto	15 Nm	Limite de aperto indicado na ficha.
Peso	25,8 g	Valor de peso do cadastro técnico.

Indicação visual e vida útil
Display	Status de chaveamento, 4 LEDs amarelos	Indicação visual declarada.
MTTF	1134 anos	Valor MTTF informado no cadastro técnico; não equivale a garantia nem à vida útil garantida.

Dados de fornecimento e conformidade
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Número de arquivo UL	E174191	Identificação UL informada na ficha.
Número de aprovação UL	A001	Identificação de aprovação listada no cadastro.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.
NCM	8536.50.90	Código informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o produto é descrito como sensor com saída de comutação PNP.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet antes de energizar; a ficha fornecida não detalha a atribuição dos pinos.

Processo Conexão de processo não especificada. Invólucro roscado M12 x 1; comprimento de 50 mm. Essa dimensão mecânica não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme também a corrente e a interface da entrada conectada.
Entrada que exige sinal NPN ou contato normalmente fechado	✗	A configuração informada é PNP normalmente aberta.
Instalação que aceite conexão elétrica M12 codificação A com 3 contatos e corpo roscado M12 x 1	✓	Essas características de conexão e rosca são informadas na ficha; confirme dimensões e pinagem no datasheet.
Detecção de alvo de cobre a uma distância baseada diretamente nos 7 mm nominais	✗	A ficha informa fator de correção 0,3 para cobre; não se deve assumir o alcance nominal de 7 mm para esse material.
Uso em temperatura ambiente fora de 0...100 °C	✗	A faixa de temperatura ambiente informada é 0...100 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto

Confirme que o sensor, a alimentação DC e a entrada do controlador são compatíveis com saída PNP normalmente aberta.
Verifique o espaço de montagem e a rosca M12 x 1; instale o sensor na condição não embutida indicada.
Considere o material do alvo e os fatores de correção informados antes de definir a distância de detecção.
Faça a fixação sem exceder o torque máximo de 15 Nm.
Conecte a tomada M12 de codificação A e 3 contatos conforme a pinagem oficial; não deduza a atribuição dos pinos apenas pela quantidade de contatos.
Energize dentro da faixa de 10...30 V DC e valide a comutação e a indicação de status antes de colocar o equipamento em operação.

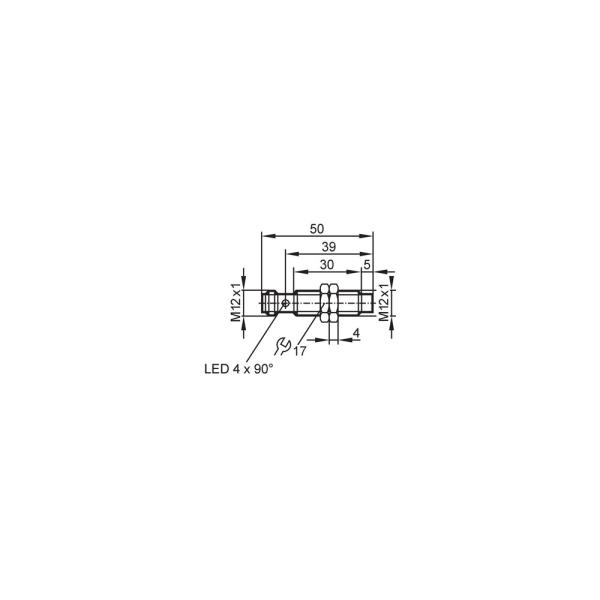

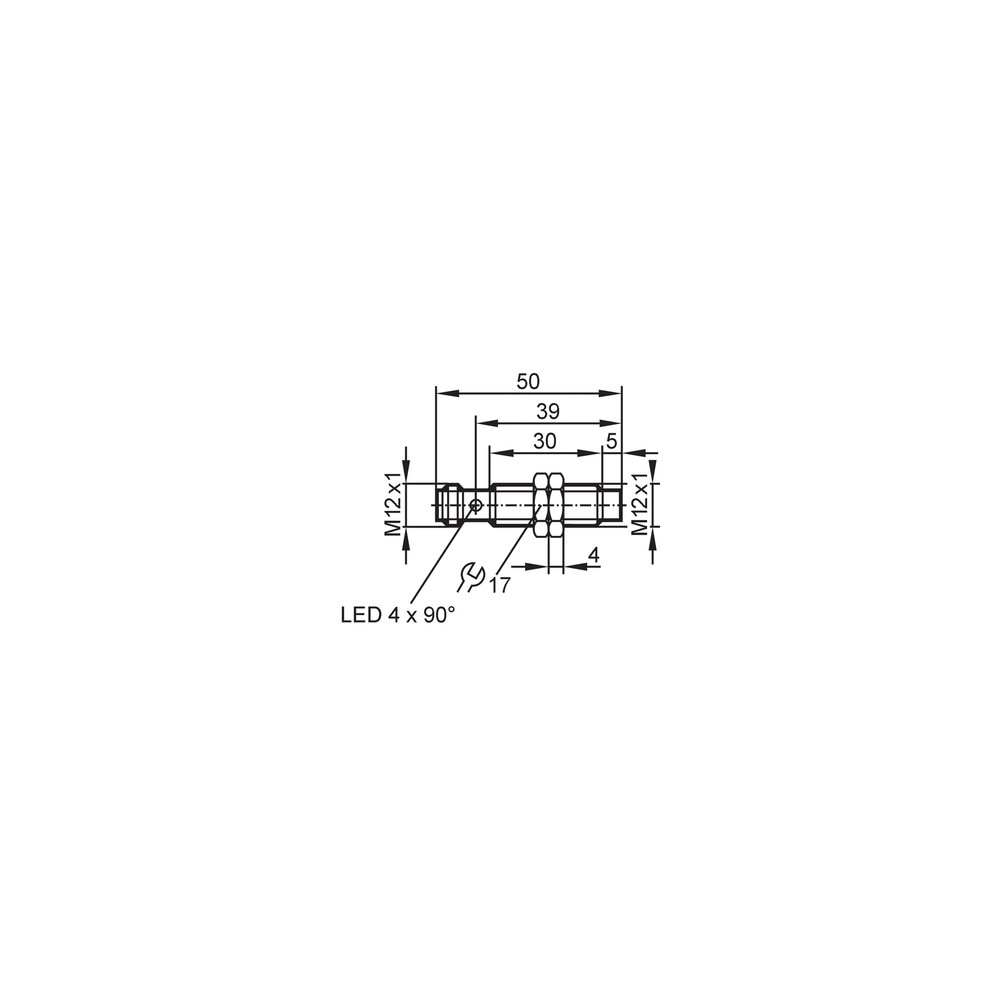

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou alimentação fora da faixa especificada.	Verifique a alimentação, confirme se a entrada aceita PNP normalmente aberto e confira a pinagem no datasheet do fabricante.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo pode reduzir o alcance em relação ao valor nominal; a ficha informa fatores de correção específicos por material.	Identifique o material do alvo, consulte o fator de correção correspondente e avalie a distância real de trabalho.
A saída permanece ativa ou inativa sem alternar durante a aproximação do alvo.	Distância de montagem, alinhamento ou posição do alvo não compatíveis com a faixa de detecção; também pode haver incompatibilidade com o material detectado.	Confira a montagem não embutida, a posição do alvo e a distância de trabalho indicada na ficha; teste com um alvo metálico adequado.
Há interrupção ou comportamento instável após a conexão elétrica.	Conexão M12 mal encaixada, pinagem incorreta ou problema na alimentação/cabeamento do circuito.	Desenergize o circuito, inspecione o encaixe e o cabo e compare a ligação com o esquema oficial antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFT200 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT200 e para que serve?

É um sensor indutivo que detecta objetos metálicos sem contato. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

Que tipo de saída e conexão elétrica ele usa?

A saída é PNP normalmente aberta e a conexão elétrica é M12, codificação A, com 3 contatos dourados. A pinagem deve ser conferida no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. A embalagem é listada como uma peça.

Posso usar o IFT200 em um circuito que exige saída NPN?

Não, a saída informada para este modelo é PNP. Para uma entrada NPN, selecione uma configuração cuja saída corresponda ao circuito.

Ele funciona com uma alimentação fora de 10 a 30 V DC?

A ficha especifica operação de 10...30 V DC. Não há indicação de funcionamento fora dessa faixa.

O sensor não detecta o alvo na distância esperada: o que verificar?

Verifique primeiro o material do alvo e o fator de correção correspondente, além da posição de montagem. O alcance nominal não deve ser presumido igual para todos os metais.

A saída não muda de estado; preciso trocar o sensor?

Antes de substituir, confira alimentação, compatibilidade da entrada com PNP normalmente aberto, pinagem e encaixe M12. Também verifique se o alvo está dentro da distância de trabalho.

Como escolher entre o IFT200 e outro sensor indutivo?

Escolha o IFT200 se a aplicação exigir montagem não embutida, saída PNP normalmente aberta e alimentação de 10...30 V DC. Se o circuito exigir outra lógica de saída ou outra faixa de alimentação, procure uma configuração compatível.

Que cuidados devo ter na instalação?

Respeite a montagem não embutida e não exceda o torque máximo de 15 Nm. Faça a ligação pela pinagem oficial e considere o material do alvo ao definir a distância.

O IFT200 pode ser ligado a qualquer entrada de CLP?

Não é possível afirmar compatibilidade universal: a entrada precisa aceitar sinal PNP normalmente aberto e ser compatível com os níveis elétricos do sensor. Confirme os requisitos da entrada do CLP e consulte o datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha informa detecção de 7 mm. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: saída de comutação PNP)

Normalmente aberto

Função de saída indicada para o IFT200. (Ref.: função de saída)

Montagem não embutida

Condição de instalação indicada para o sensor; deve ser considerada no posicionamento. (Ref.: tipo de montagem)

Fator de correção

Valor que relaciona o material do alvo ao alcance de detecção indicado na ficha. (Ref.: fatores de correção por material)
