Sensor Indutivo IFM IFT200 M12

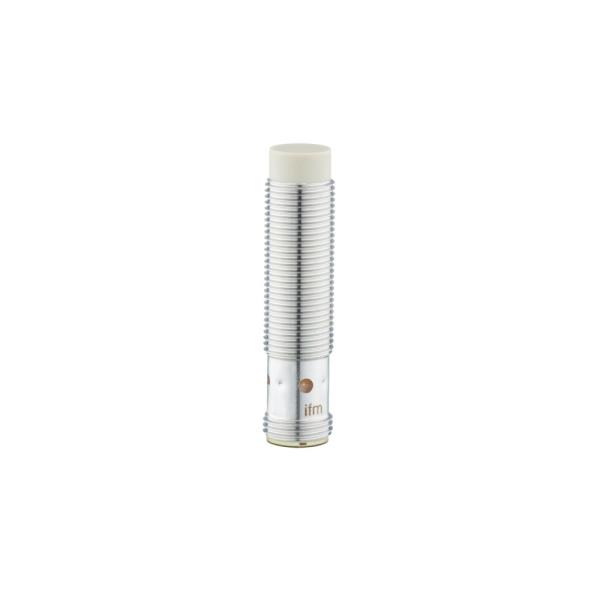

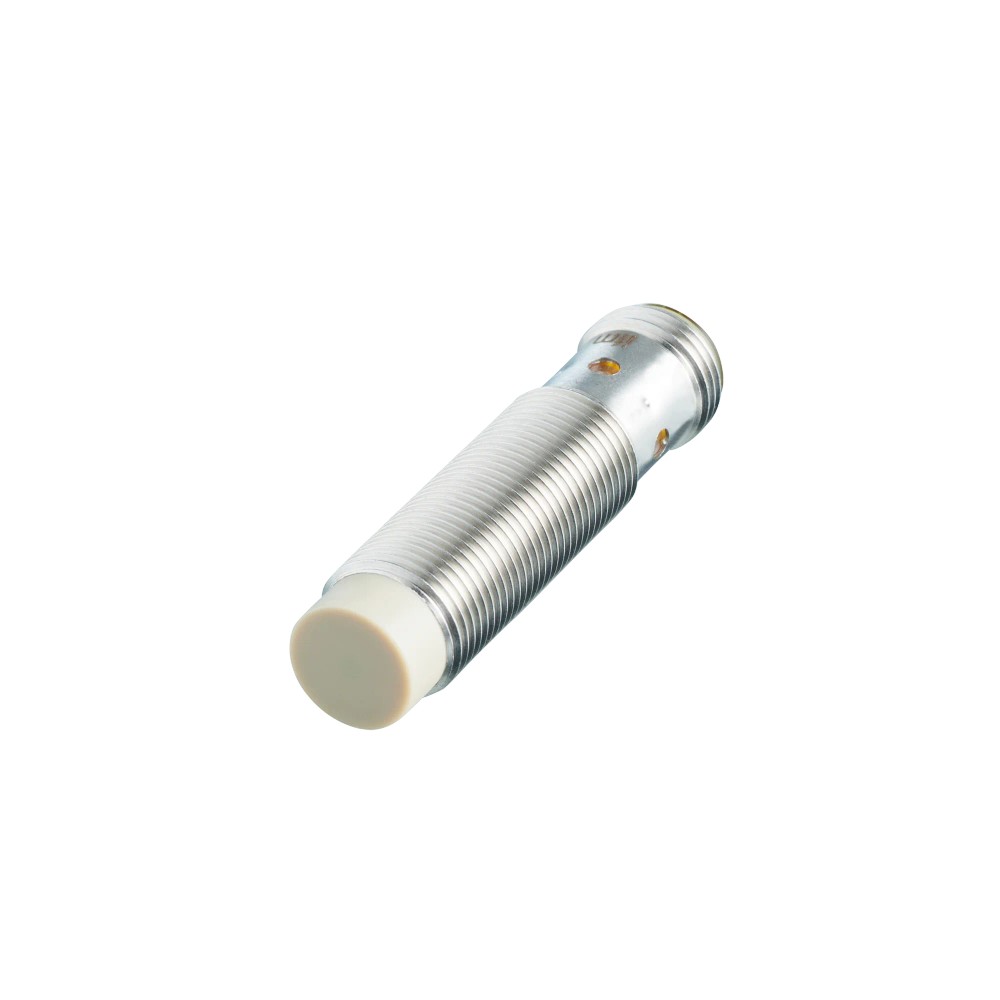

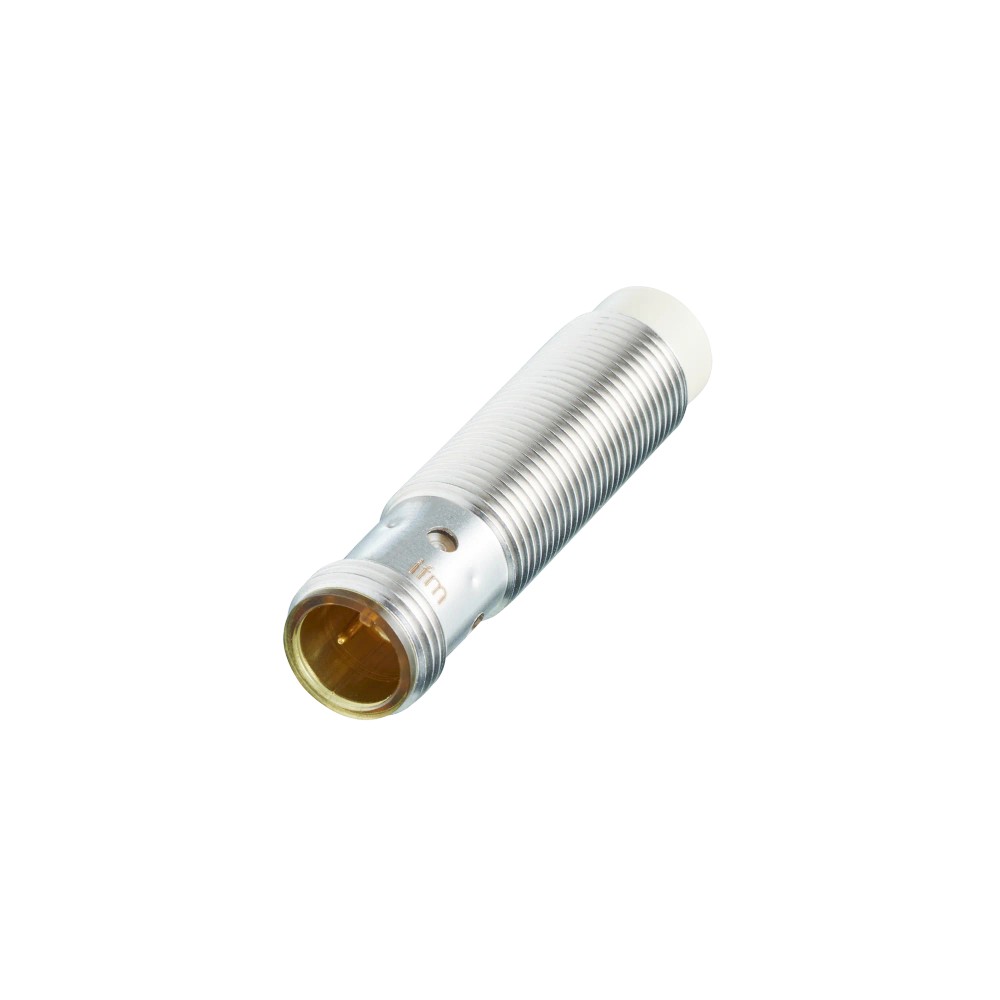

Pré-visualizar: IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP

IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP

Imagem meramente ilustrativa

R$ 704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFT200
EAN: 4021179086981
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFT200 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 7mm PNP"

Destaques do Produto

Tecnologia

Indutiva

Alcance

7 mm, montagem não embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente de aplicação

Áreas higiênicas e processos de limpeza periódicos; IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP, normalmente aberto

O IFM IFT200 é um sensor indutivo para detectar objetos metálicos sem contato, com aplicação indicada pelo fabricante em áreas higiênicas e processos de limpeza periódicos. Possui alcance de detecção de 7 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem proteção IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	800 Hz
Temperatura ambiente	0...100 °C
Proteção	IP68; IP69K
Dimensões	M12 x 1; comprimento de 50 mm
Materiais do invólucro e da face ativa	Aço inoxidável 1.4404 (316L) e PEEK natural

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações compatíveis com alcance de 7 mm e montagem não embutida.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme aplicação indicada pelo fabricante.
Circuitos de comando que aceitem saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente de saída constante de até 100 mA.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída NPN ou normalmente fechada; a ficha especifica PNP normalmente aberta.
Não selecionar quando for exigido alcance superior a 7 mm ou montagem embutida; a ficha especifica 7 mm e montagem não embutida.
Não utilizar fora da faixa de alimentação de 10...30 V DC, da temperatura ambiente de 0...100 °C ou dos limites elétricos especificados.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; o produto tem proteção IP68 e IP69K, devendo ser observadas as condições especificadas no datasheet.
Possibilidade de uso: detecção de objetos metálicos em automação industrial quando o alvo, a distância de trabalho e o circuito forem compatíveis com os dados elétricos e de detecção do IFT200. O material do alvo altera o alcance conforme os fatores de correção informados.
Respeitar a temperatura ambiente de 0...100 °C; para a condição associada à certificação UL Ta, a ficha informa 0...40 °C.
A frequência de comutação especificada é 800 Hz; aplicações que excedam esse limite não são compatíveis com o dado nominal informado.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP, normalmente aberto, verifique estes pontos:

Escolha o IFT200

Quando forem necessários detecção indutiva de até 7 mm, montagem não embutida, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos. A ficha também o indica para áreas higiênicas e processos de limpeza periódicos.

Procure outra configuração

Se o circuito exigir NPN, contato normalmente fechado, maior distância de detecção, montagem embutida ou alimentação fora da faixa de 10...30 V DC, selecione um modelo cuja ficha confirme esses requisitos. Não há informação suficiente aqui para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do produto.
Modelo	IFT200	Código do modelo informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção especificada.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no catálogo do produto.

Detecção
Alcance de detecção	7 mm	Valor nominal indicado para montagem não embutida.
Distância real de comutação Sr	7 ± 10 % mm	Faixa associada ao valor real de comutação especificado.
Distância de trabalho	0...5,67 mm	Distância de trabalho informada na ficha.
Montagem	Não embutido	Condição de instalação indicada para o sensor.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção declarados conforme o material do alvo; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Limites de operação informados.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Classe de proteção	II	Classificação especificada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saída de comutação
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Tipo de saída	PNP	Tipo de comutação especificado.
Frequência de comutação DC	800 Hz	Frequência máxima de comutação informada.
Histerese	1...20 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão elétrica especificado.
Contatos	3, dourados	Número e acabamento dos contatos indicados.
Número de fios	3 fios	Dado informado nos atributos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa ambiente de operação informada.
Proteção IP	IP68; IP69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à informação UL na ficha.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca mecânica especificada.
Dimensões	M12 x 1; comprimento de 50 mm	Dimensões declaradas para o corpo do sensor.
Invólucro	Forma construtiva de roscas	Descrição do tipo construtivo informada.
Material do invólucro	1.4404 (aço inoxidável/316L)	Material especificado para o invólucro.
Material da face ativa	PEEK natural	Material especificado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela indicadora.
Material das porcas de fixação	1.4404 (aço inoxidável/316L)	Material informado para as porcas de fixação.
Torque máximo de aperto	15 Nm	Limite de aperto indicado na ficha.
Peso	25,8 g	Peso informado no catálogo.
Material incluído	2 porcas de fixação	Conteúdo indicado para o produto.

Displays e elementos de operação
Indicador	4 LEDs amarelos de status de chaveamento	Indicação visual de estado de comutação informada.

Confiabilidade e conformidade
MTTF	1134 anos	Valor MTTF declarado na ficha; não representa prazo de vida útil garantido.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação de compatibilidade eletromagnética declarados.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A001	Identificação de aprovação informada.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.
NCM	8536.50.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de uma saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de saída de 100 mA. Confirmar a atribuição dos contatos no datasheet antes da ligação.

Processo Conexão mecânica roscada M12 x 1; dimensões do sensor M12 x 1 e comprimento de 50 mm. Montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com sinal PNP normalmente aberto e corrente de saída de até 100 mA	✓	O tipo e a função da saída, bem como a corrente máxima constante, correspondem aos dados do produto; confirmar os requisitos da entrada conectada.
Alimentação DC entre 10 e 30 V	✓	Essa é a faixa de tensão de operação informada.
Sistema que exige saída NPN ou normalmente fechada	✗	O IFT200 é especificado com saída PNP normalmente aberta.
Instalação que requer montagem embutida ou alcance de detecção acima de 7 mm	✗	A ficha especifica montagem não embutida e alcance de 7 mm.
Montagem mecânica com rosca M12 x 1	✓	A designação de rosca especificada é M12 x 1; verificar o espaço e a geometria de instalação.
Rede que exige protocolo digital de comunicação	✗	A ficha não informa protocolo digital; especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IFT200, M12 x 1, alcance de detecção de 7 mm, PNP, normalmente aberto

Confirme que a aplicação requer detecção indutiva, montagem não embutida e alcance compatível com os dados do sensor e o material do alvo.
Verifique a compatibilidade mecânica da rosca M12 x 1, o comprimento de 50 mm e o espaço disponível para instalação.
Instale o sensor e ajuste o aperto sem exceder o torque máximo especificado de 15 Nm.
Conecte o conector M12, codificação A, de 3 contatos, seguindo a identificação de contatos do datasheet; não deduza a pinagem sem consultar o documento.
Confirme que a alimentação está entre 10 e 30 V DC e que a entrada conectada aceita sinal PNP normalmente aberto, respeitando o limite de saída de 100 mA.
Após energizar, verifique a comutação com o alvo na distância de trabalho apropriada e observe os LEDs de status; valide o funcionamento no circuito final.

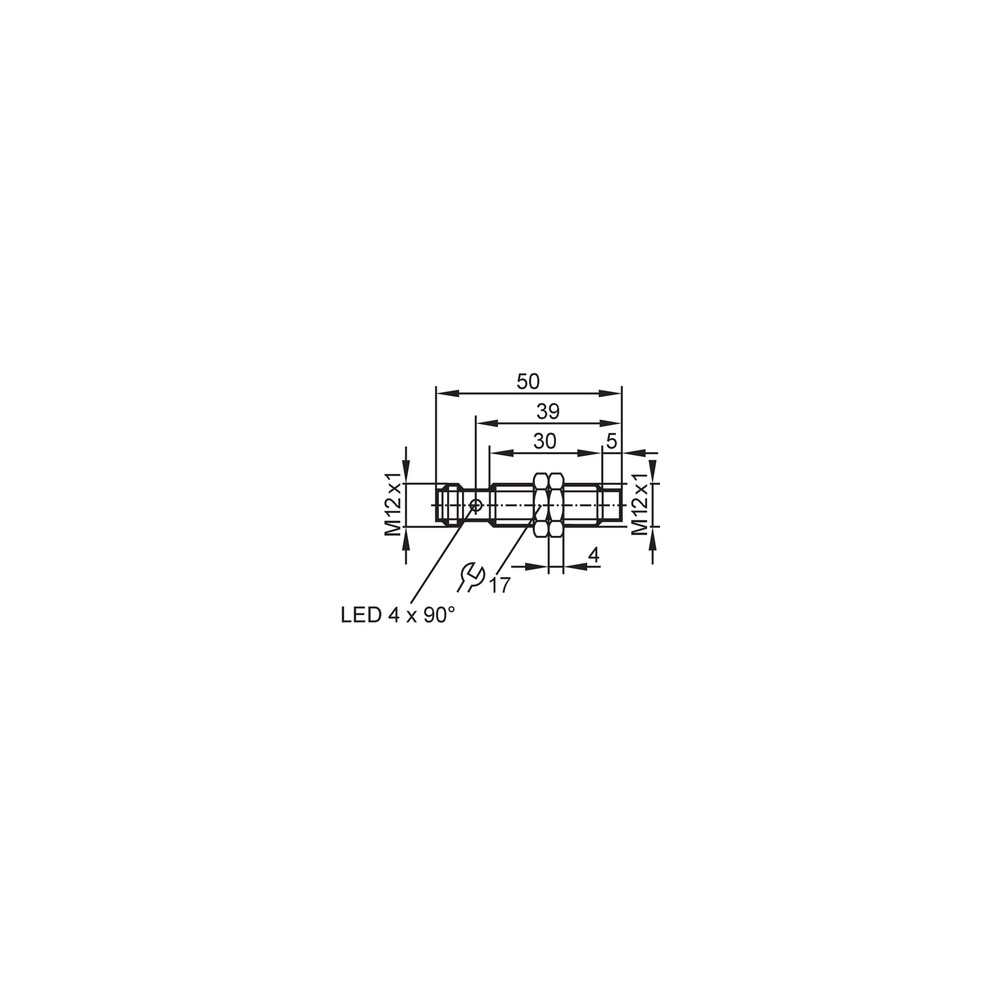

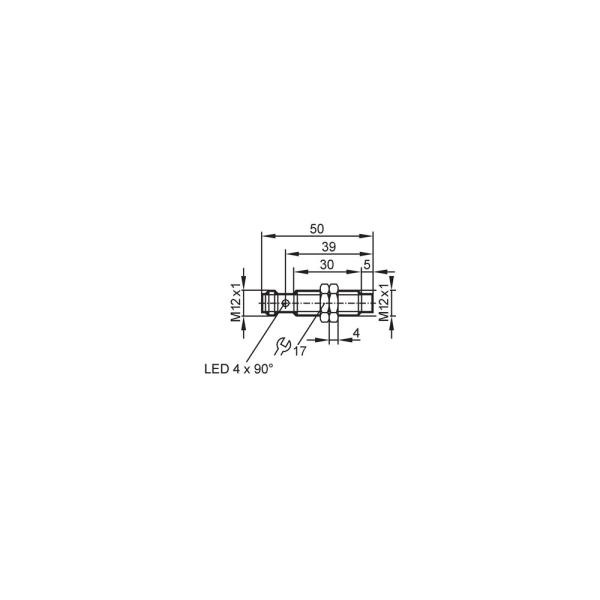

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora de 10...30 V DC, conexão incorreta ou alvo fora da distância de detecção efetiva.	Meça a alimentação no conector, confira a ligação conforme o datasheet e aproxime um alvo metálico dentro da distância de trabalho; observe os LEDs de status.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação incorreta dos contatos.	Confirme que a entrada aceita PNP, verifique a tensão de alimentação e compare a ligação com o esquema elétrico do datasheet.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo pode reduzir o alcance conforme o fator de correção; montagem, alinhamento ou distância também podem influenciar a detecção.	Identifique o material do alvo, consulte o fator de correção correspondente e teste a comutação na distância de trabalho especificada.
O estado de saída oscila ou não acompanha o movimento do alvo.	Condição de montagem ou distância próxima ao ponto de comutação, interferência na instalação ou frequência de comutação requerida acima do limite de 800 Hz.	Observe os LEDs durante a operação, confira a posição e a distância do alvo e compare a frequência de operação da aplicação com o limite informado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFT200 em português (Datasheet) Desenho em escala IFM IFT200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFT200 e para que tipo de aplicação serve?

É um sensor indutivo com saída PNP normalmente aberta para detectar objetos metálicos. O fabricante indica seu uso em áreas higiênicas e processos de limpeza periódicos.

Que conexão elétrica e alimentação ele utiliza?

Utiliza conector M12 com codificação A e 3 contatos dourados. A tensão de operação especificada é de 10...30 V DC.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não há indicação de cabo ou fonte de alimentação inclusos.

Este modelo serve para um circuito que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para entrada NPN, selecione uma versão cuja ficha confirme esse tipo de saída.

Posso usar o IFT200 com montagem embutida ou para detectar além de 7 mm?

A ficha especifica montagem não embutida e alcance de detecção de 7 mm. Ela não confirma operação com montagem embutida nem alcance maior.

O sensor não aciona a entrada: o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação de 10...30 V DC, a ligação dos contatos e se a entrada do controlador aceita PNP normalmente aberto. Em seguida, verifique a distância e o material do alvo.

O alcance parece menor com meu alvo metálico; o que pode causar isso?

O material do alvo influencia a detecção, conforme os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre. Confira o material e teste o alvo na distância de trabalho adequada antes de concluir que há falha.

Devo comprar o IFT200 ou uma versão com outra saída?

Escolha o IFT200 quando o circuito aceitar PNP normalmente aberto e a aplicação estiver dentro dos limites de detecção e alimentação especificados. Se precisar de NPN ou normalmente fechado, procure uma versão cuja ficha confirme essa configuração.

Como devo instalar e apertar o sensor?

Verifique a rosca M12 x 1, instale sem exceder o torque máximo de 15 Nm e use o esquema do datasheet para ligar os contatos. Depois, valide a comutação e os LEDs de status.

A proteção IP68 e IP69K significa que posso usar o sensor em qualquer processo de lavagem?

Não necessariamente; IP68 e IP69K são os graus de proteção declarados, mas as condições específicas de ensaio e instalação devem ser verificadas no datasheet. A ficha indica aplicação em processos de limpeza periódicos, sem detalhar todos os parâmetros de lavagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha informa aplicação para detecção de objetos metálicos.

PNP

Tipo de saída de comutação especificado para o IFT200; deve corresponder ao tipo de entrada do circuito conectado.

Normalmente aberto

Função de saída indicada para o sensor; a comutação ocorre conforme a presença do alvo e as condições especificadas.

Alcance de detecção

Distância nominal declarada para detectar o alvo, sujeita às condições de montagem e aos fatores de correção do material.

IP69K

Grau de proteção declarado para o produto; as condições específicas de ensaio devem ser verificadas na documentação do fabricante.
