Sensor Indutivo IFM IFS718 - M12 4mm PNP/NPN

Pré-visualizar: IFS718 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

IFS718 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

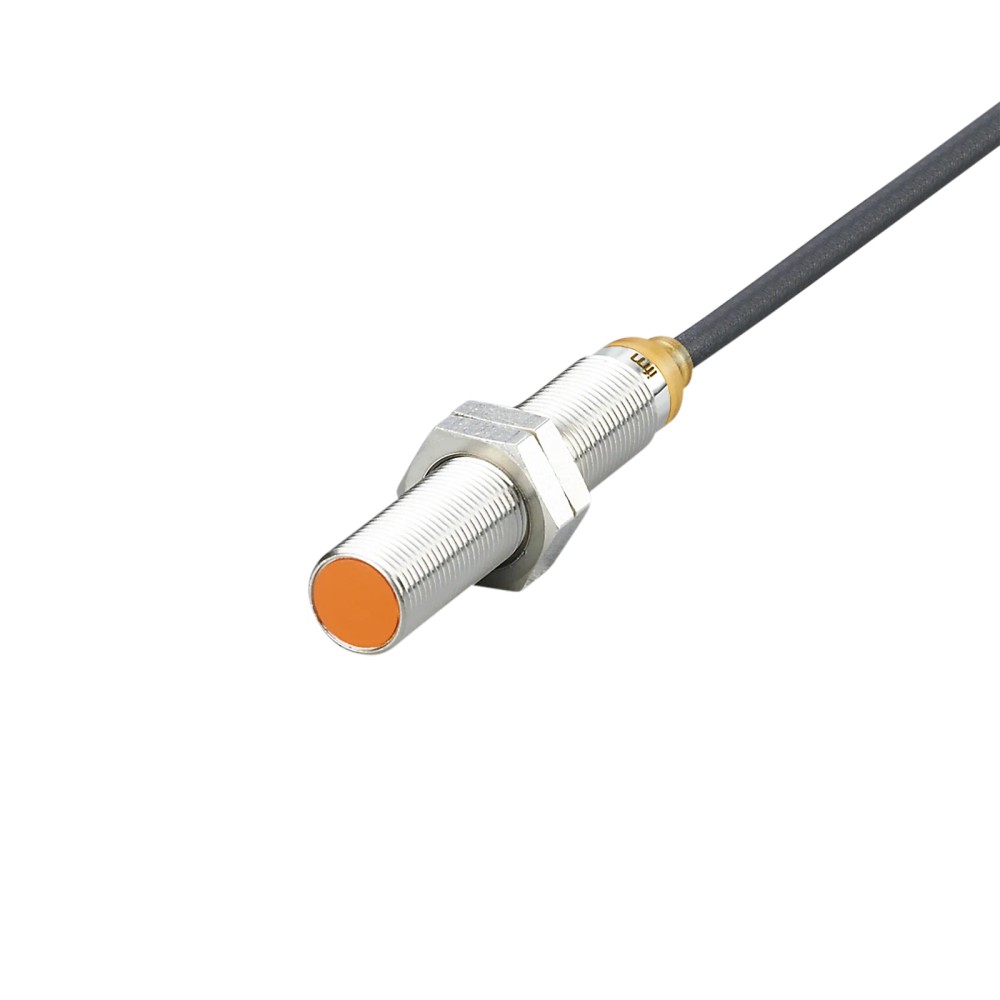

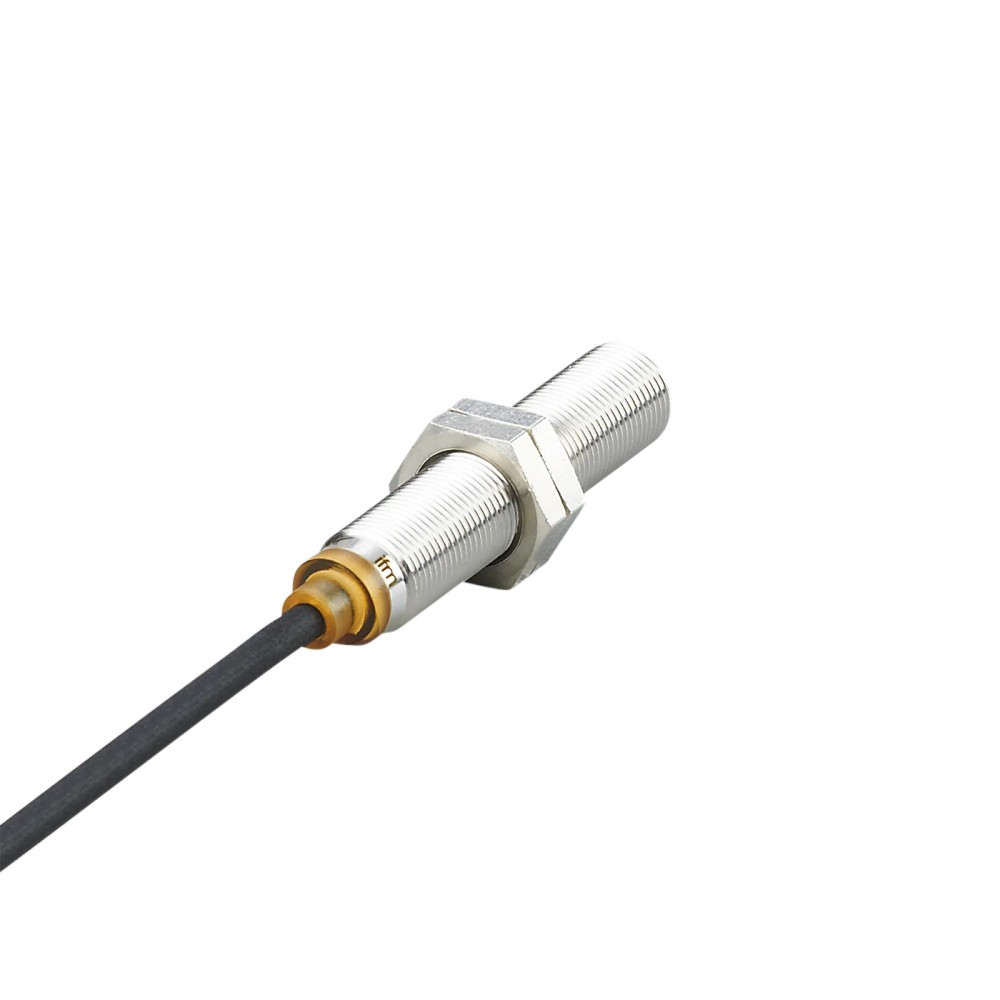

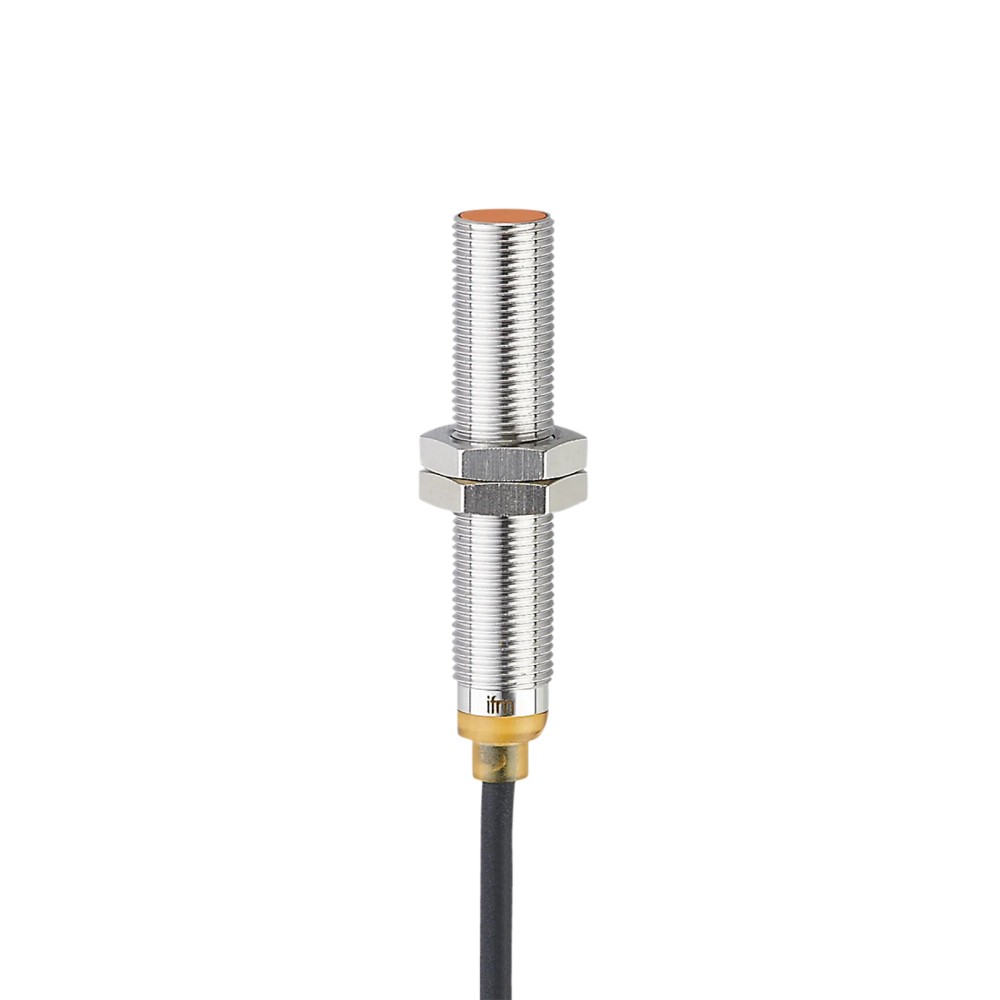

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS718
EAN: 4021179306799
NCM do produto: 85365090

Destaques do Produto Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IFS718 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN"

Destaques do Produto

Rosca

M12 x 1

Alcance

4 mm

Saída

PNP/NPN (NA)

Conexão

Cabo PUR 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS718 IFM - Sensor Indutivo M12 4mm PNP/NPN

O IFS718 é um sensor indutivo M12 de alto desempenho projetado para detecção precisa de metais em ambientes industriais exigentes. Com alcance de 4 mm, ele oferece montagem embutida e eletrônica robusta PNP/NPN, garantindo compatibilidade universal em sistemas DC. Sua construção selada com grau de proteção IP69K assegura longa vida útil mesmo sob condições de lavagem intensa.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IFS718
Alcance	4 mm (embutido)
Saída	PNP/NPN (NA)
Alimentação	10...30 V DC
Conexão	2 metros PUR
Invólucro	Latão bronze branco
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem automotiva.
Aplicações que exigem alto grau de proteção (IP69K) como lavagens industriais.
Automação industrial com espaço reduzido devido ao formato M12 compacto.
Ambientes com variação térmica severa (-40 a 85 °C).

⚠ Considere outro se precisa de:

Instalação em locais onde a temperatura ultrapasse 85 °C.
Aplicação de força excessiva no cabo, excedendo o raio de curvatura de 10x o diâmetro.
Detecção de alvos não metálicos como plásticos ou madeira.
Instalação sem as porcas de fixação e arruela inclusas, o que pode causar desalinhamento.

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras metálicas.
Monitoramento de fim de curso em cilindros pneumáticos.
Contagem de peças em processos de alta velocidade (até 700 Hz).
Ambientes industriais com exposição a jatos de água e agentes de limpeza (limpeza pesada).

COMO ESCOLHER

Antes de comprar o IFS718 IFM - Sensor Indutivo M12 4mm PNP/NPN, verifique estes pontos:

Escolha este modelo quando:

Necessitar de um sensor de 4mm com montagem embutida e alta flexibilidade de saída (PNP/NPN). Ideal para aplicações que exigem proteção contra lavagens frequentes (IP69K) e temperaturas extremas entre -40 e 85°C.

Busque outra alternativa quando:

Precisar de alcance superior a 4 mm, conexão por conector M12 em vez de cabo fixo, ou se a aplicação for para detectar materiais não ferrosos em condições onde a seletividade de metal (fator de correção) seja um impeditivo crítico.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Nome	Sensor Indutivo IFS718	Identificação comercial
Forma construtiva	M12 x 1	Dimensões físicas

Alcance e Precisão
Alcance de detecção	4 mm	Distância nominal
Distância real de trabalho	0...3,24 mm	Limites operacionais
Histerese	3...15 % de Sr	Estabilidade de comutação

Dados elétricos
Tensão de operação	10...30 V DC	Alimentação
Frequência de comutação	700 Hz	Velocidade de operação
Configuração de saída	PNP/NPN (NA)	Compatibilidade de controle

Condições ambientais
Temperatura ambiente	-40...85 °C	Limites operacionais
Grau de proteção	IP65/66/67/68/69K	Resistência a fluidos

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital padrão PNP/NPN)

Conexões

Elétrica Cabo PUR 2 metros (2 fios)

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (IP69K)	✓	O sensor possui grau de proteção IP69K, adequado para limpeza de alta pressão.
Alvos metálicos não ferrosos (Cobre/Alumínio)	✓	Compatível, porém com alcance reduzido conforme fatores de correção (ex: 0,3 para cobre).
Ambientes com alta vibração	✓	Certificado contra vibrações (EN 60068-2-6) até 20g.

INSTALAÇÃO

Como instalar o IFS718 IFM - Sensor Indutivo M12 4mm PNP/NPN

Verifique se o local de instalação permite a montagem embutida conforme as dimensões M12.
Posicione o sensor utilizando as duas porcas de fixação inclusas.
Rosqueie o sensor com torque moderado para não danificar o invólucro de latão.
Verifique se a face ativa está limpa e livre de detritos.
Conecte os fios: marrom (positivo) e azul (negativo) à fonte de alimentação 10-30V DC.
Valide o funcionamento aproximando um alvo metálico e verificando o acendimento do LED amarelo.

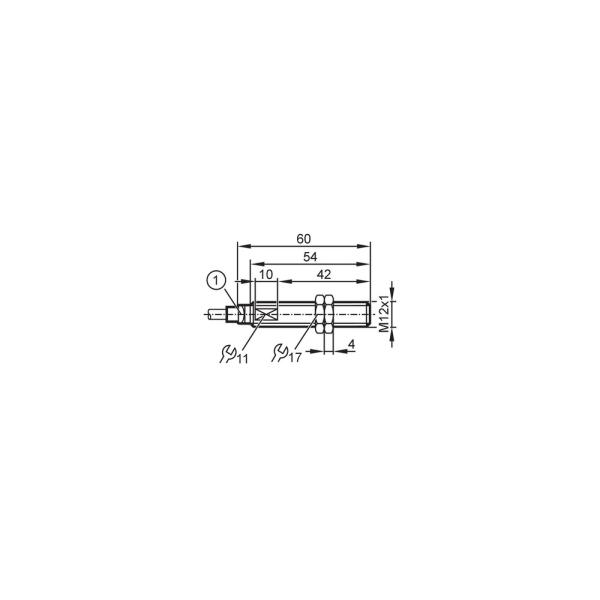

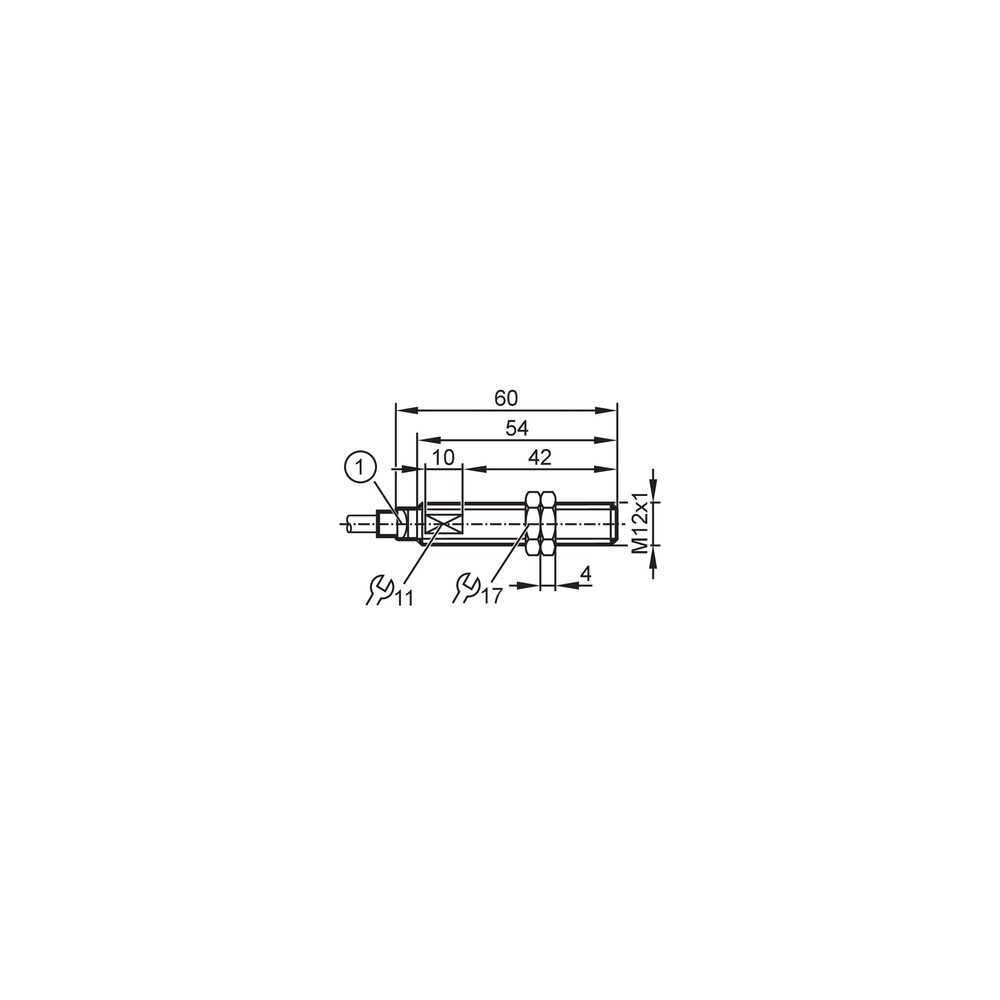

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 arruela de trava dentada

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comutação instável.	Alvo metálico fora do alcance de detecção (3,24 mm).	Verificar a distância física entre o alvo e a face do sensor.
LED de status desligado e sem sinal de saída.	Tensão de alimentação incorreta ou falta de alimentação.	Medir tensão de 10-30V DC nos fios azul e marrom.
Sensor sempre ligado ou sempre desligado (falha de comunicação).	Fios de saída rompidos ou curto-circuito no cabo.	Testar continuidade do cabo PUR de 2 metros.
Detecção constante (saída sempre ativa).	Acúmulo de detritos metálicos na face ativa.	Limpar a face ativa e observar se o LED de status apaga.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFS718 (Datasheet) Desenho Dimensional M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFS718 da IFM e para que ele serve?

O IFS718 é um sensor indutivo M12 de montagem embutida, com alcance de detecção de 4 mm e saída PNP/NPN normalmente aberto, ideal para detecção de metais em automação industrial.

O que vem na embalagem ao comprar este sensor?

O produto inclui o próprio sensor com 2 metros de cabo PUR integrado, além de duas porcas de fixação e uma arruela de trava dentada em aço inoxidável.

Existe alguma aplicação onde este sensor não deve ser utilizado?

Este sensor não deve ser aplicado em ambientes com temperaturas que excedam a faixa de -40 a 85 °C, nem exposto a agentes químicos que degradem o material do invólucro (latão revestido com bronze branco) ou o cabo PUR.

Este sensor detecta objetos não metálicos?

O sensor não é indicado para detecção de materiais não metálicos, como plásticos, líquidos (sem invólucro metálico) ou madeiras, pois opera pelo princípio de indução eletromagnética.

Como diagnosticar se o sensor está com defeito?

Sintomas comuns incluem falha na comutação ou saída sem sinal. Verifique se o LED amarelo de status acende ao aproximar um objeto metálico e se a tensão de alimentação (10-30V DC) está correta nos fios marrom e azul.

O que fazer se a leitura do sensor estiver instável?

Problemas de detecção intermitente podem ser causados por alinhamento incorreto do alvo ou acúmulo de detritos na face ativa. Verifique se o alvo metálico está dentro da distância de trabalho de 3,24 mm e se o sensor está firme.

Vale a pena comprar este modelo com cabo fixo ou um modelo com conector M12?

O IFS718 é uma unidade autônoma com cabo fixo, enquanto sensores com conectores M12 permitem trocas rápidas de cabo. Escolha o IFS718 se a aplicação fixa de 2 metros for suficiente e desejar reduzir o custo com conectores externos.

Este sensor é a melhor opção para qualquer ambiente industrial?

Este sensor é focado em detecção padrão. Para ambientes extremamente corrosivos ou higiênicos com requisitos específicos além do grau IP69K, avalie sensores em aço inoxidável 316L, embora este modelo já possua excelente proteção.

Quais cuidados devo ter ao instalar o cabo do sensor?

Certifique-se de não exceder o raio de flexão do cabo, que deve ser de no mínimo 10 vezes o diâmetro do cabo em aplicações móveis, para evitar ruptura interna.

O sensor possui proteção elétrica contra erros de instalação?

Sim, o sensor possui proteções eletrônicas integradas contra curto-circuito, sobrecarga e inversão de polaridade, garantindo maior durabilidade em instalações elétricas industriais.

GLOSSÁRIO TÉCNICO

Distância de trabalho (Sr)

A faixa de operação confiável do sensor, definida para este modelo como até 3,24 mm (Ref.: 0...3,24 mm).

Montagem embutida

Tipo de instalação onde a face ativa do sensor pode ser montada nivelada com o material metálico ao redor (Ref.: montagem embutido).

Grau de proteção IP69K

Norma que garante resistência a jatos de água de alta pressão e alta temperatura (Ref.: IP 69K).

Histerese

Diferença entre o ponto de comutação de aproximação e de afastamento do alvo, garantindo estabilidade (Ref.: 3...15 % de Sr).

Saída PNP/NPN

Configuração elétrica que permite ao sensor adaptar-se tanto a entradas PNP quanto NPN, flexibilizando o uso (Ref.: PNP/NPN).
