Sensor Indutivo IFM IFS340 M12

Pré-visualizar: IFS340 IFM - Sensor Indutivo IFM Automação Industrial M12 6mm PNP Antivalente

IFS340 IFM - Sensor Indutivo IFM Automação Industrial M12 6mm PNP Antivalente

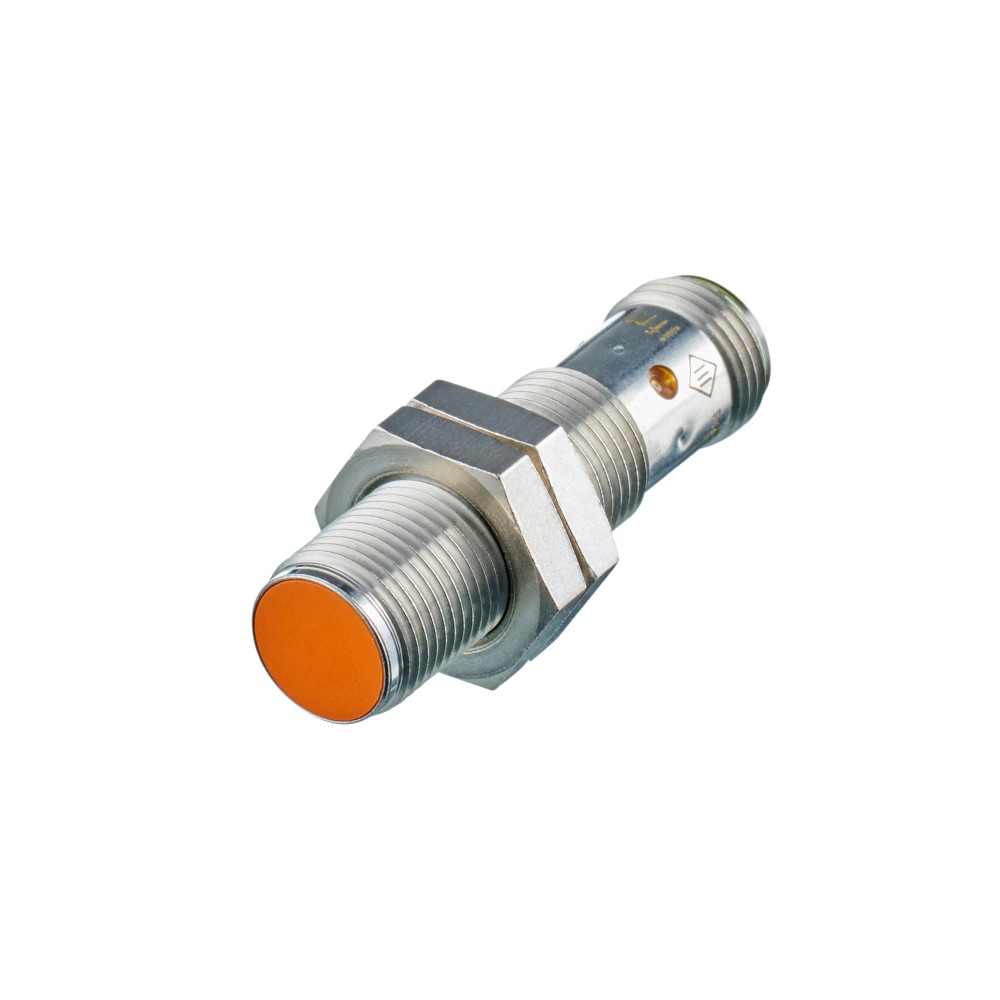

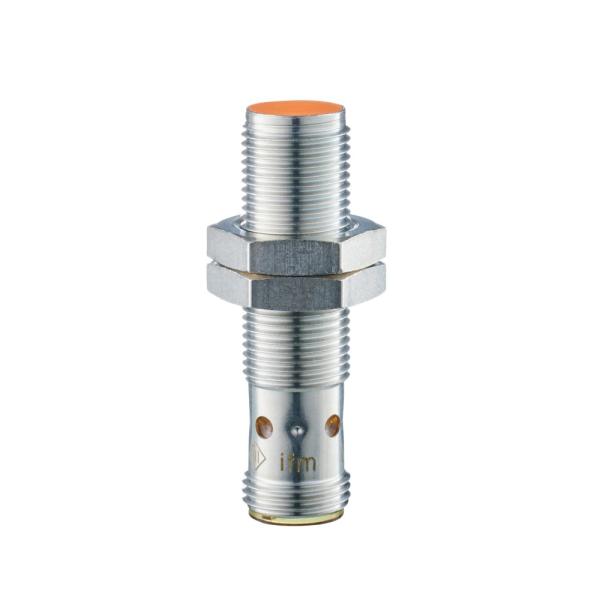

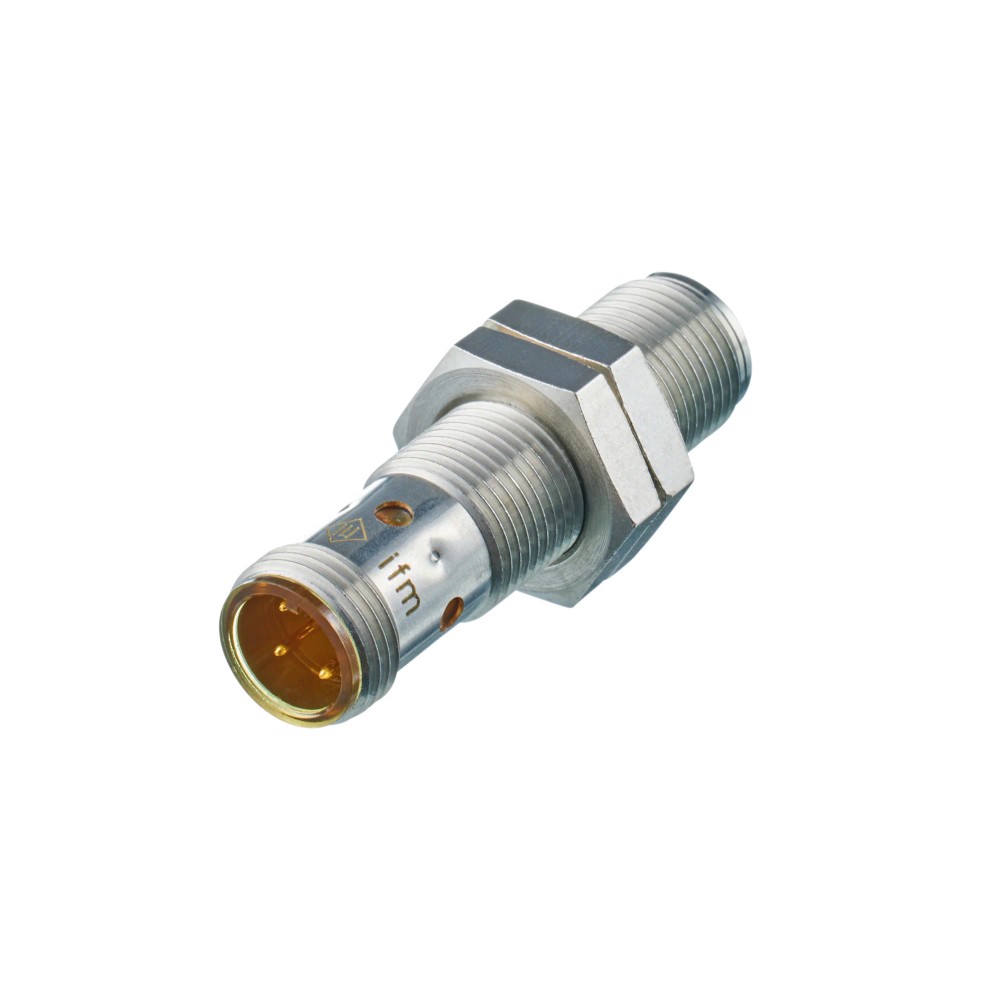

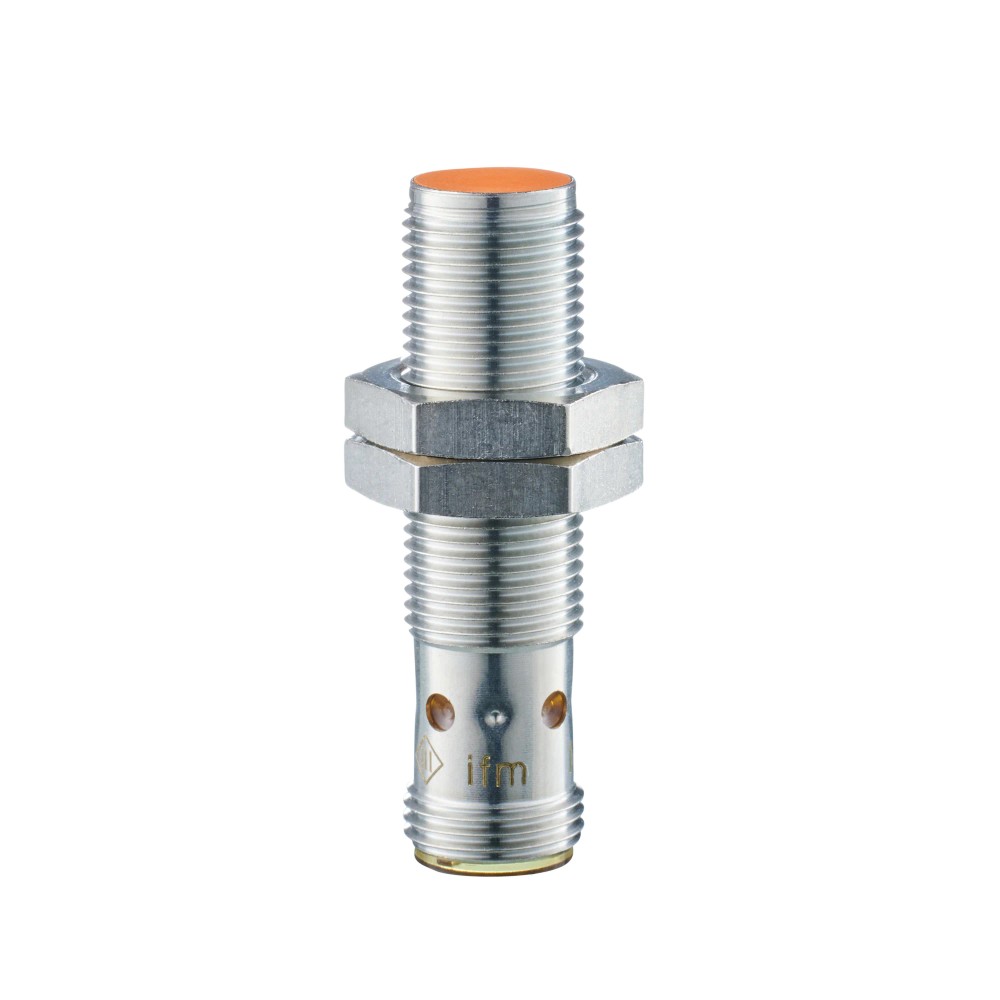

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS340
EAN: 4021179344753
NCM do produto: 85365090

Destaques do Produto Alcance nominal 6 mm...mais

Fechar menu

Saiba mais sobre: "IFS340 IFM - Sensor Indutivo IFM Automação Industrial M12 6mm PNP Antivalente"

Destaques do Produto

Alcance nominal

6 mm

Tipo de saída

PNP antivalente, DC

Alimentação

10...30 V DC

Montagem

Quase-nivelado; rosca M12 x 1

Conexão elétrica

M12, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS340, M12 x 1, alcance de 6 mm, saída PNP antivalente

O IFM IFS340 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui rosca M12 x 1, alcance nominal de 6 mm e saída DC PNP antivalente. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 500 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M12 x 1; 45 mm
Alcance de detecção	6 mm; quase-nivelado
Saída	DC PNP antivalente
Alimentação	10...30 V DC
Frequência de comutação	500 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em automação industrial, respeitando alcance nominal de 6 mm e distância de trabalho indicada de 0...4,86 mm.
Aplicações industriais móveis e ambientes com fluidos refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Circuitos de controle que aceitem alimentação de 10...30 V DC e saída PNP antivalente, com carga compatível com a corrente máxima constante de 100 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de objetos não metálicos: a tecnologia informada é indutiva e a ficha não declara detecção desses materiais.
Circuitos que exijam saída NPN, saída analógica ou comunicação digital: a saída especificada é PNP antivalente.
Aplicações que necessitem de distância de trabalho superior à especificada de 0...4,86 mm ou carga acima de 100 mA na saída DC.

APLICAÇÕES E USO

Aplicação declarada: automação industrial e aplicações industriais, inclusive instalações móveis com fluidos refrigerantes e lubrificantes. A ficha não detalha condições específicas de montagem nesses ambientes; consulte o datasheet.
Possibilidade de uso: detecção de alvos metálicos em máquinas e sistemas de automação, desde que a distância de trabalho, o material do alvo e os requisitos elétricos estejam dentro dos parâmetros declarados. Esta descrição é uma aplicação inferida da tecnologia indutiva, não um caso de uso específico validado na ficha.
Limitação de seleção: não dimensionar a detecção apenas pelo alcance nominal; a ficha indica distância de trabalho de 0...4,86 mm e fatores de correção diferentes conforme o material do alvo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS340, M12 x 1, alcance de 6 mm, saída PNP antivalente, verifique estes pontos:

Escolha o IFS340 quando

A instalação requer sensor indutivo roscado M12 x 1, detecção nominal de 6 mm, montagem quase-nivelada, saída PNP antivalente e alimentação de 10...30 V DC. Verifique também se a carga respeita o limite contínuo de 100 mA.

Considere outra configuração quando

O controlador exigir NPN, saída analógica ou interface de comunicação, ou quando a distância necessária ultrapassar a distância de trabalho de 0...4,86 mm. A ficha deste modelo não especifica essas funções; confirme os requisitos do circuito antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IFS340	Identificação do modelo conforme dados do anúncio.
SKU / Part Number	IFS340	Código do produto.
GTIN	4021179344753	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação declarada	Aplicações industriais e automação industrial; uso em aplicações industriais móveis, com fluidos refrigerantes e lubrificantes	Aplicações registradas na ficha do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Alcance aumentado	Sim	Característica especial informada na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação indicada.
Consumo de corrente	< 10 mA	Consumo especificado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Níveis e normas de ensaio informados na ficha.

Saídas e comutação
Função de saída	PNP antivalente, DC	Tipo de saída especificado no anúncio.
Frequência de comutação DC	500 Hz	Frequência máxima indicada para comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite contínuo declarado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Indicação de estado de comutação	4 LEDs amarelos	Indicação visual declarada.

Faixa de detecção e desvios
Alcance de detecção	6 mm	Alcance nominal informado.
Distância real de comutação Sr	6 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...4,86 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15 % de Sr	Faixa relativa ao alcance real Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fatores de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores indicados para os materiais listados; o alcance efetivo depende do material do alvo.

Condições ambientais e resistência
Temperatura ambiente	-40...85 °C	Faixa operacional declarada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações de proteção informadas; seguir as condições de instalação do fabricante.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz), 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Nc; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio térmico declarada.
MTTF	364 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

Dados mecânicos e materiais
Formato / rosca	Roscado, M12 x 1	Dimensão mecânica de montagem.
Comprimento	45 mm	Comprimento informado.
Tipo de montagem	Quase-nivelado	Condição de montagem declarada.
Torque máximo de aperto	7 Nm	Limite de aperto especificado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados na ficha.
Peso	24,6 g	Peso informado no dataset do produto.
Material das porcas	Latão revestido com bronze branco	Material declarado para as porcas de fixação.

Conexão e acessórios incluídos
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Configuração indicada na ficha; consultar o datasheet para a pinagem.
Material incluído	2 porcas de fixação	Acessórios indicados como inclusos.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Conformidade e referência documental
Certificado UL	Número de aprovação UL A037	Referência de aprovação informada na ficha.
NCM	8536.50.90	Código fiscal informado no dataset.
Software embarcado	Não incluído	Informação declarada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; a saída especificada é comutação DC PNP antivalente.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 4 contatos dourados. Alimentação de 10...30 V DC. A atribuição dos pinos e o esquema de ligação devem ser confirmados no datasheet do fabricante.

Processo Não possui conexão de processo indicada; é um sensor roscado M12 x 1 para montagem quase-nivelada. Comprimento: 45 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal de comutação PNP antivalente, alimentação de 10...30 V DC e carga de até 100 mA contínuos.	✓	Essas condições correspondem às características elétricas indicadas para o sensor; confirme a pinagem no datasheet.
Entrada que requer saída NPN ou analógica.	✗	A saída informada é DC PNP antivalente; NPN e saída analógica não são especificadas.
Detecção de alvo metálico dentro da distância de trabalho declarada, em montagem quase-nivelada.	✓	A ficha identifica sensor indutivo, alcance de detecção de 6 mm e distância de trabalho de 0...4,86 mm.
Detecção de objeto não metálico como alvo do sensor.	✗	A ficha identifica tecnologia indutiva e não declara detecção de objetos não metálicos.
Ambiente com temperatura de -40...85 °C e exposição compatível com os graus IP listados.	✓	A ficha declara essa faixa de temperatura e proteção IP65, IP66, IP67, IP68 e IP69K; respeite as condições de instalação do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS340, M12 x 1, alcance de 6 mm, saída PNP antivalente

Confirme que a entrada do sistema aceita sinal DC PNP antivalente e que a alimentação está entre 10 e 30 V DC.

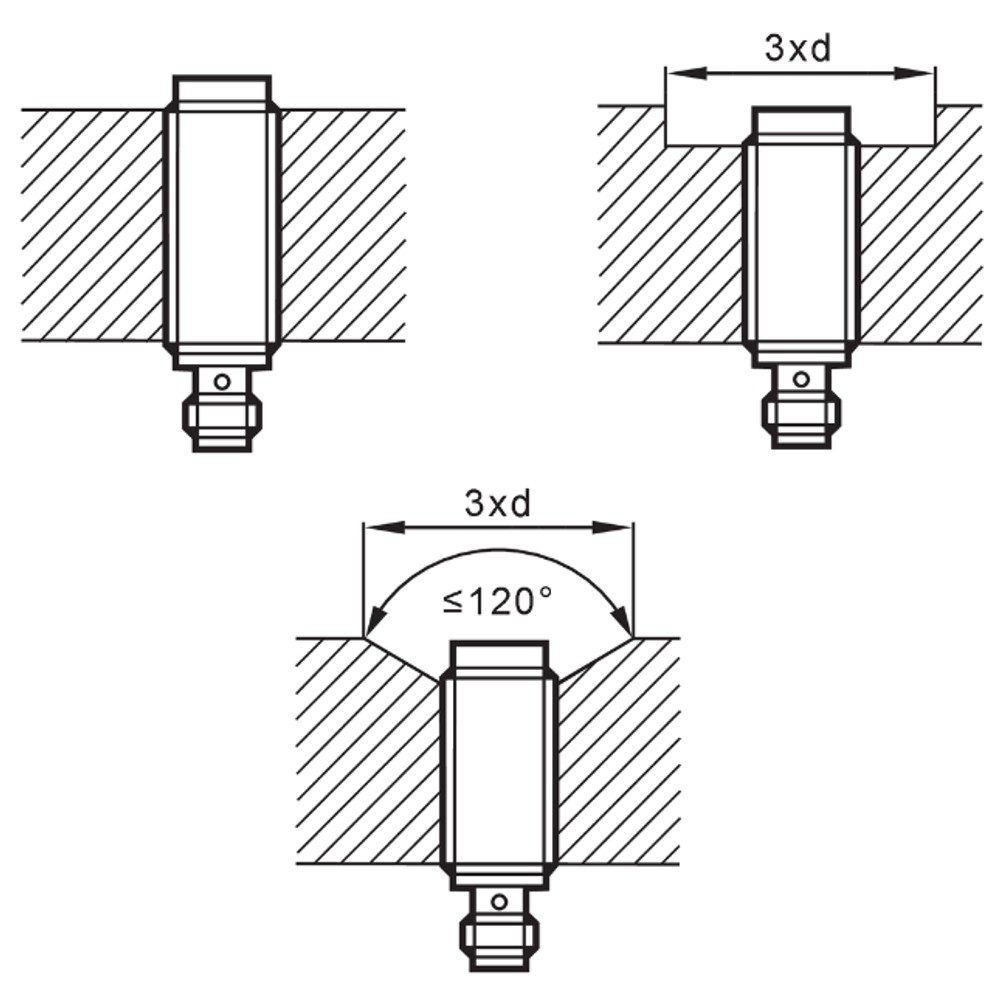

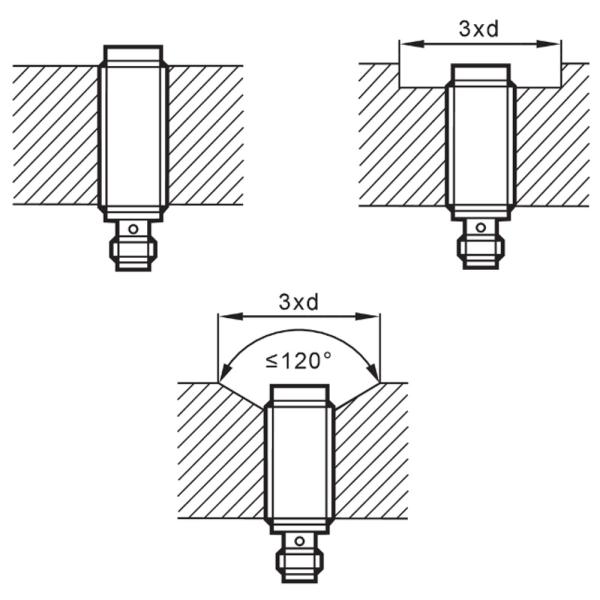

Verifique a posição de montagem quase-nivelada e a rosca M12 x 1 no local de instalação.
Posicione o alvo dentro da distância de trabalho indicada; considere o material do alvo e o fator de correção correspondente.
Conecte o sensor por conexão M12 codificação A. Confirme a pinagem e o esquema elétrico no datasheet antes de energizar.
Aperte a fixação sem exceder o torque máximo especificado de 7 Nm.
Energize o circuito e verifique a indicação de comutação pelos LEDs amarelos e a resposta da entrada do controlador.

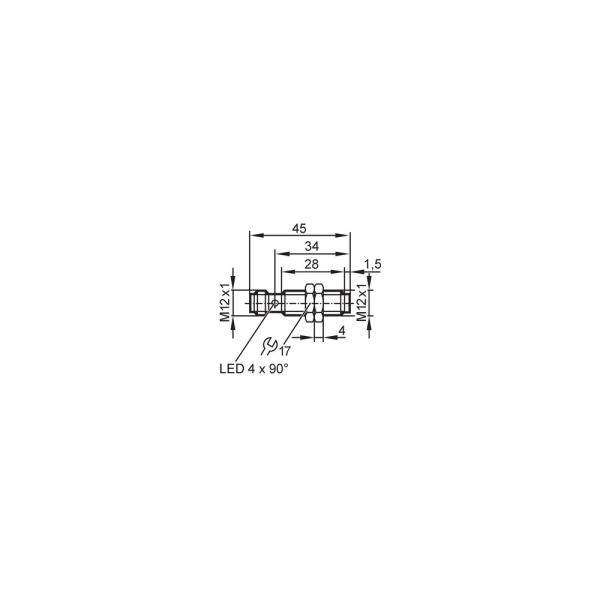

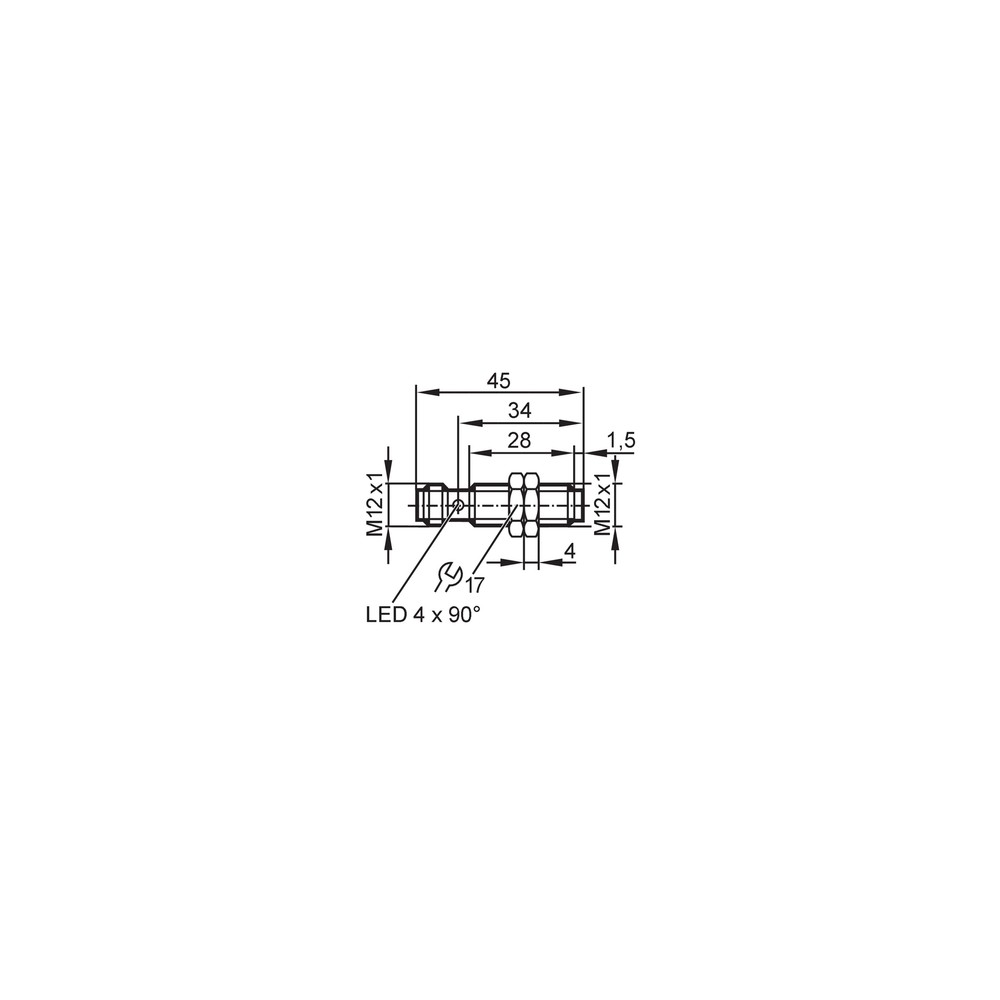

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alvo fora da distância de trabalho, material com fator de correção menor que 1 ou ligação incompatível com a entrada PNP antivalente.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção e valide alimentação e ligação pelo datasheet.
O sensor comuta de forma intermitente ou em posição diferente da esperada.	Alvo operando próximo ao limite da distância de trabalho ou variação do ponto de comutação em relação a Sr.	Verifique a posição do alvo e compare a distância com a faixa de trabalho de 0...4,86 mm; teste com a geometria e o material reais.
A saída permanece inativa apesar da alimentação presente.	Pinagem incorreta, circuito de entrada incompatível ou curto-circuito na instalação.	Desenergize o circuito, confira a atribuição dos contatos no datasheet e verifique continuidade, alimentação e estado da entrada.
A saída não aciona a carga ou o sinal cai sob carga.	Carga acima da corrente máxima contínua especificada ou queda de tensão de saída relevante para o circuito.	Meça a corrente da carga e compare com o limite de 100 mA; verifique também a queda de tensão máxima de 2,5 V e a tensão disponível na entrada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IFS340 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS340 e para que serve?

É um sensor indutivo de proximidade para detectar alvos metálicos em aplicações de automação. O modelo tem alcance nominal de 6 mm e saída DC PNP antivalente.

Com quais controladores e alimentação ele pode ser usado?

É adequado a circuitos com alimentação de 10...30 V DC e entrada compatível com saída PNP antivalente. A ficha não especifica protocolos de comunicação.

O que vem junto com o sensor?

A ficha informa que acompanham o produto 2 porcas de fixação. A embalagem contém 1 peça.

Ele detecta plástico ou outros objetos não metálicos?

A ficha especifica tecnologia indutiva e não declara detecção de alvos não metálicos. Para esse tipo de alvo, selecione a tecnologia após confirmar o material e a aplicação.

Posso usar este modelo em um circuito que exige saída NPN?

Não conforme a especificação disponível: este modelo tem saída PNP antivalente. Para entrada NPN, procure uma versão cuja ficha declare essa saída.

O sensor está energizado, mas a máquina não reconhece a detecção. O que verifico?

Confira se a entrada do controlador aceita PNP antivalente, se a pinagem está correta e se o alvo está dentro da distância de trabalho. Consulte o esquema elétrico do datasheet antes de substituir o sensor.

A detecção fica instável; preciso trocar o sensor?

Não necessariamente. Verifique primeiro a distância até o alvo, o material e o fator de correção, além da estabilidade da montagem; a ficha especifica distância de trabalho de 0...4,86 mm.

Como escolher entre este sensor e outro modelo indutivo?

Escolha o IFS340 se os requisitos forem M12 x 1, montagem quase-nivelada, alcance nominal de 6 mm e saída PNP antivalente. Se o circuito exigir NPN, saída analógica ou outra distância, compare com a ficha de outro modelo.

Que cuidados devo ter ao instalar o IFS340?

Respeite a montagem quase-nivelada, confirme a pinagem no datasheet e não exceda o torque máximo de aperto de 7 Nm. Verifique também a compatibilidade elétrica antes de energizar.

Como confirmar a procedência e os dados técnicos do produto?

O anúncio identifica IFM como marca e disponibiliza a ficha técnica oficial do IFS340. Consulte o documento do fabricante para conferir pinagem, instalação e demais condições de uso.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza tecnologia indutiva; neste modelo, destinado à detecção indicada na ficha.

Saída PNP antivalente

Saída de comutação DC PNP identificada como antivalente na ficha do produto.

Alcance de detecção

Distância nominal especificada para a detecção, sujeita às condições de montagem e ao material do alvo.

Montagem quase-nivelada

Configuração de montagem indicada para a instalação do sensor, conforme sua ficha técnica.

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP listados pelo fabricante.
