Sensor Indutivo IFM IFS318 M12 PNP 8mm

Pré-visualizar: IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF

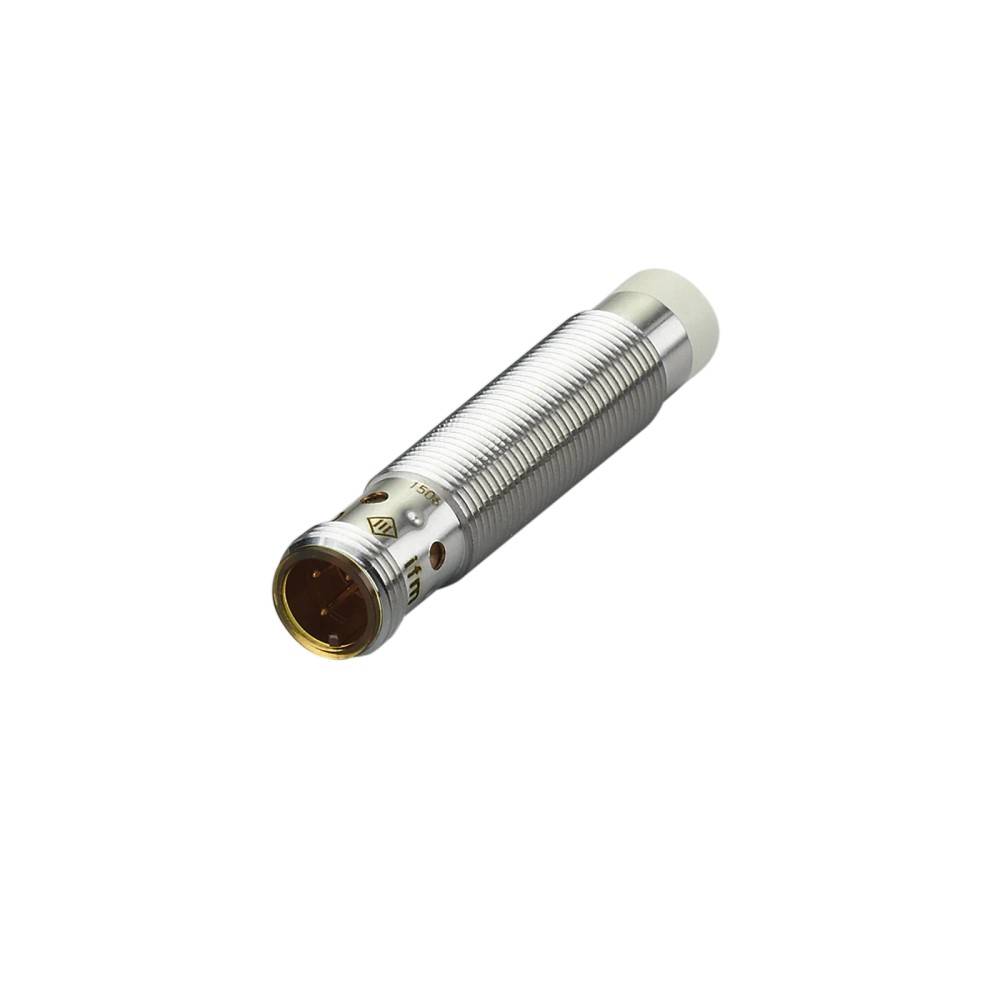

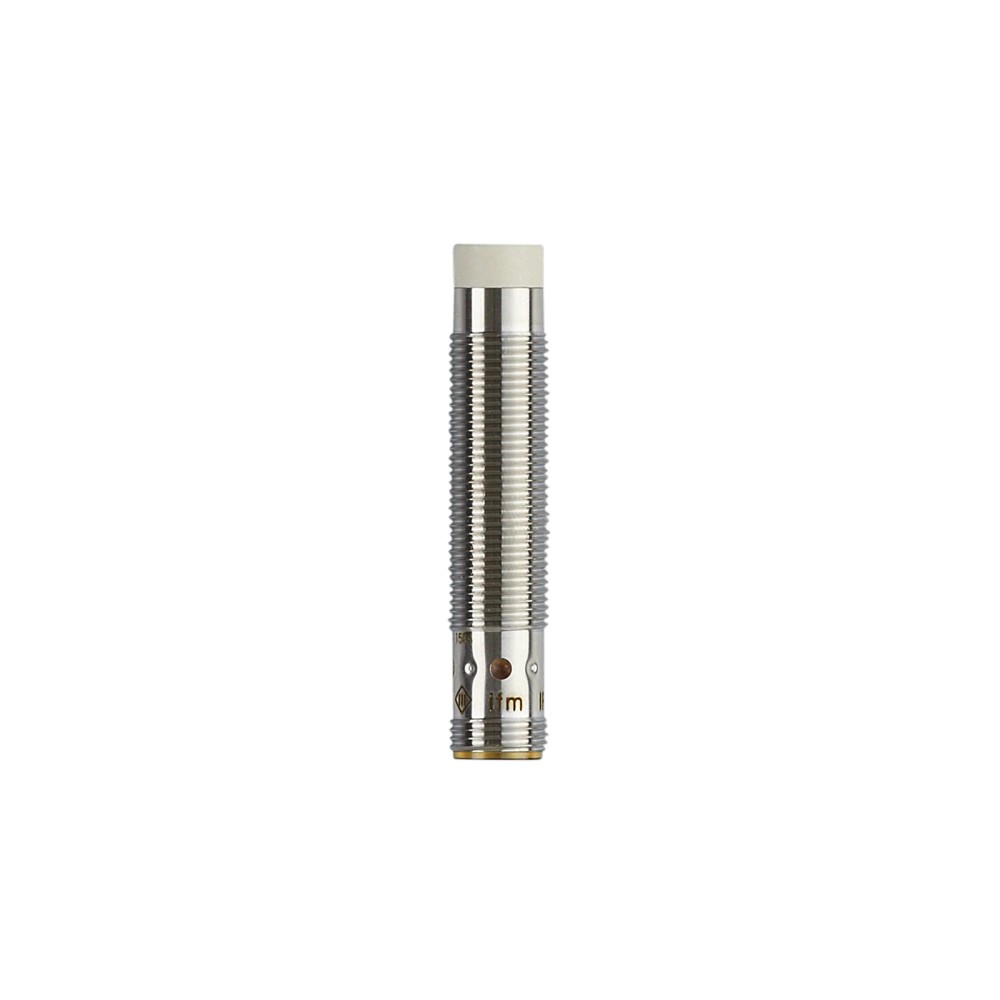

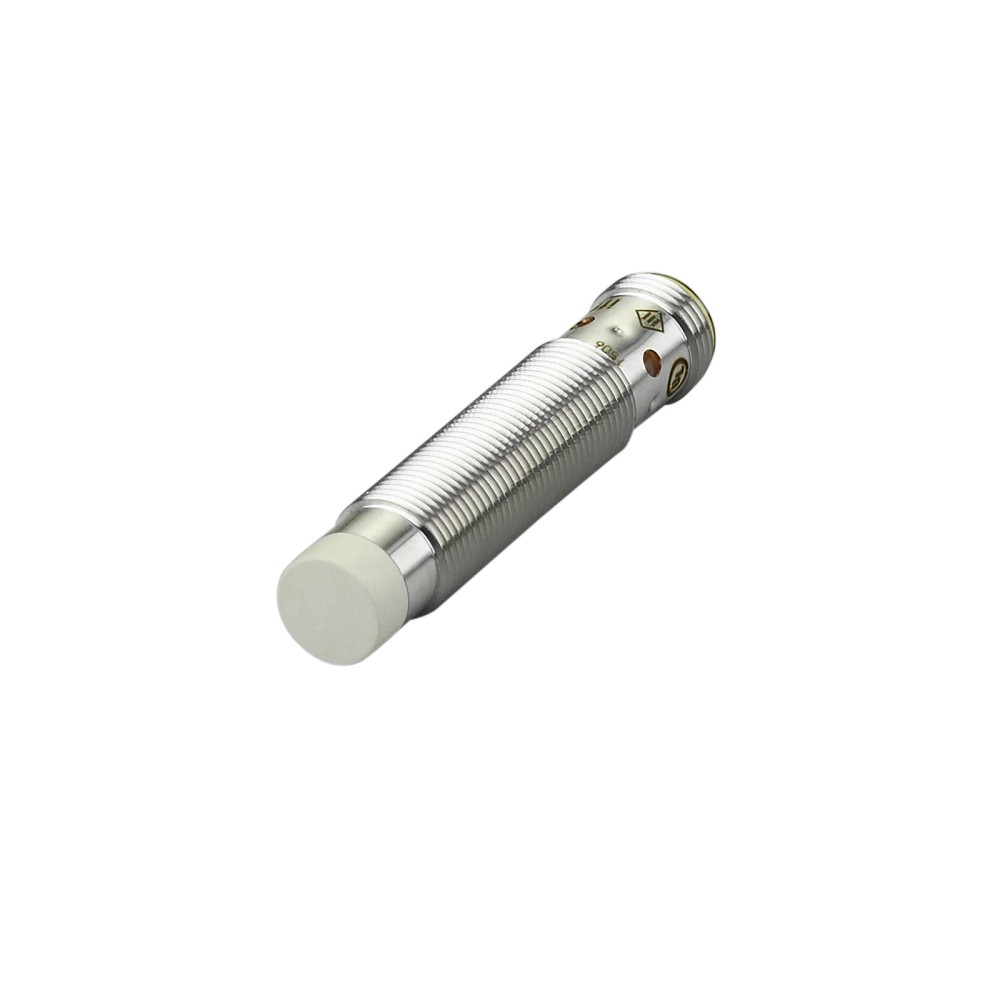

IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF

Imagem meramente ilustrativa

R$ 638,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS318
EAN: 4021179306218
NCM do produto: 85365090

Destaques do Produto Rosca M12...mais

Fechar menu

Saiba mais sobre: "IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF"

Destaques do Produto

Rosca

M12

Alcance

8 mm

Saída

PNP NC

Material

Aço Inox

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF

O sensor indutivo IFS318 da IFM é um componente industrial de alta precisão projetado para a detecção de objetos metálicos sem contato. Com carcaça em aço inoxidável M12 e configuração de saída PNP normalmente fechada, ele oferece um alcance de detecção de 8 mm. O dispositivo é otimizado para ambientes agressivos, suportando temperaturas entre -40 e 85 °C e proteção contra líquidos e alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IFS318
Alcance de detecção	8 mm
Tipo de montagem	Não embutido
Saída de comutação	PNP
Função de saída	Normalmente fechado
Tensão de operação	10-30 V DC
Grau de proteção	IP65/66/67/68/69K
Material do invólucro	Aço inoxidável 1.4404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de metal em ambientes com presença de fluidos refrigerantes e lubrificantes
Automação em esteiras de transporte e armazenamento frigorífico
Aplicações industriais sujeitas a lavagem de alta pressão (IP69K)

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Aplicações com temperatura superior a 85 °C
Conexão em sistemas que requerem saída NPN
Instalação onde o espaço impede o uso de sensor não embutido

APLICAÇÕES E USO

Processamento de materiais industriais
Monitoramento em armazéns frigoríficos e congelamento por choque
Automação em linhas com presença de fluidos refrigerantes e lubrificantes
Detecção de posição em esteiras de transporte industrial

COMO ESCOLHER

Antes de comprar o IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF, verifique estes pontos:

Escolha este modelo quando

Você precisa de um sensor robusto em aço inoxidável 316L com alta resistência a lavagens e produtos químicos, necessitando de uma detecção confiável de 8 mm em ambientes industriais.

Busque outra opção quando

A aplicação exigir uma lógica de comutação diferente (ex: normalmente aberto) ou se o alcance de 8 mm for insuficiente/excessivo para a precisão requerida no processo.

ESPECIFICAÇÕES TÉCNICAS

Dados de Operação
Tipo de produto	Sensor indutivo	Classificação funcional
Alcance de detecção	8 mm	Distância nominal de detecção
Frequência de comutação	2000 Hz	Capacidade de detecção por segundo

Dados Elétricos
Tensão de operação	10-30 DC V	Faixa de alimentação permitida
Configuração de saída	PNP, normalmente fechado	Modo de operação lógica
Consumo de corrente	< 20 mA	Corrente máxima de consumo interno

Dados Mecânicos
Dimensões	M12 x 1 / L = 60 mm	Geometria da carcaça
Material	Aço inoxidável 1.4404 (316L)	Composição do invólucro
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Resistência a meios externos

Condições Ambientais
Temperatura ambiente	-40 a 85 °C	Faixa térmica operacional

COMPATIBILIDADE

Comunicação

• Sinal digital PNP

Conexões

Elétrica M12

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos	✓	Sensor indutivo otimizado para detecção de metais.
Cargas superiores a 100 mA	✗	A corrente máxima de saída é limitada a 100 mA constantes.
Uso em ambientes de lavagem industrial	✓	O grau de proteção IP69K e material 316L suportam jatos de alta pressão.

INSTALAÇÃO

Como instalar o IFS318 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm NF

Certifique-se de que a tensão de alimentação esteja desligada.
Verifique se o local de montagem não possui interferência metálica imediata (montagem não embutida).
Rosqueie o sensor no suporte utilizando as porcas de fixação fornecidas.
Conecte o cabo M12 ao sensor, garantindo o aperto correto do conector.
Realize o alinhamento do sensor em relação ao alvo (distância de trabalho 0-6,48 mm).
Ligue a alimentação e verifique o status pelos LEDs de indicação.

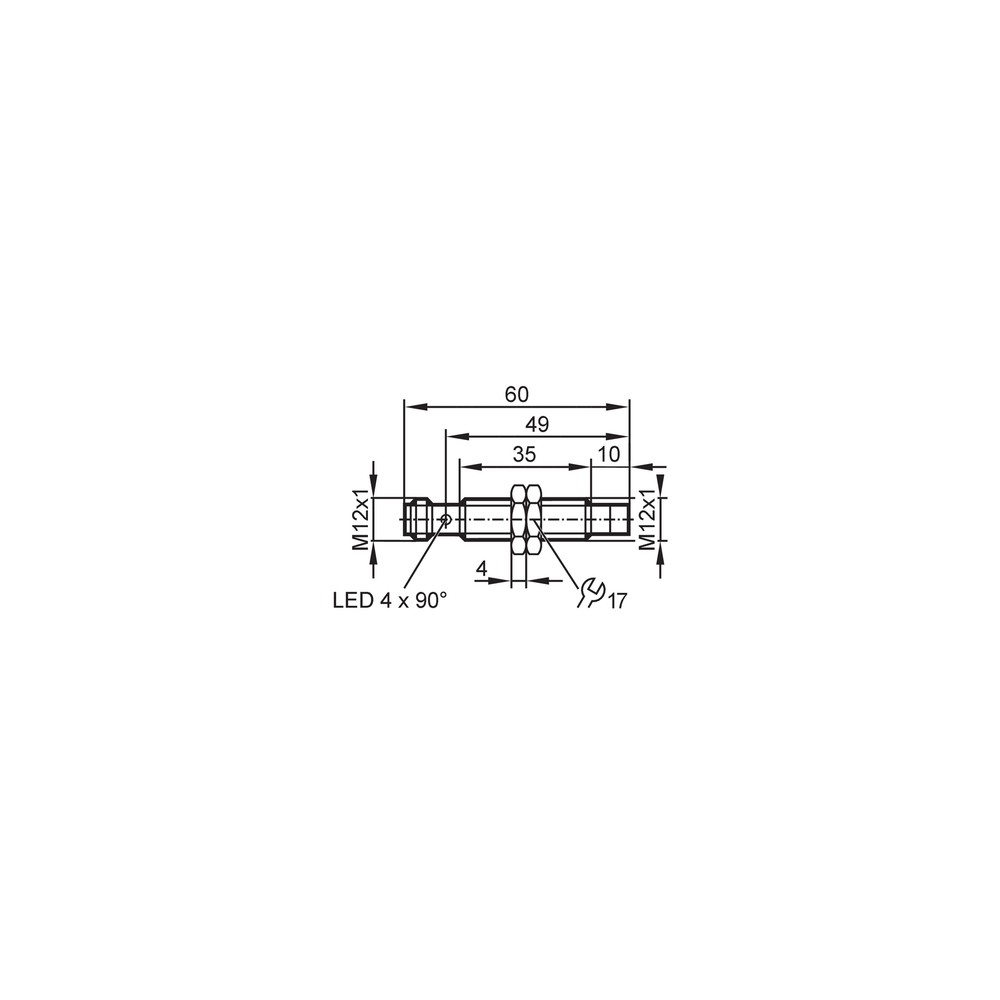

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação mesmo com metal presente.	Cabo de conexão interrompido ou mau contato no conector M12.	Testar a continuidade do cabo e verificar o aperto do conector M12.
Sensor inoperante ou falha na comutação.	Sobrecarga na saída (corrente acima de 100 mA) ou curto-circuito no cabeamento.	Medir a corrente de carga e verificar se há curto-circuito na linha de saída.
Distância de detecção reduzida ou falha na detecção.	Instalação embutida em metal, interferindo no campo magnético do sensor.	Confirmar se a área ao redor da face ativa está livre de metal conforme o manual de montagem.
Comutações falsas ou sinal instável.	Interferência eletromagnética externa excessiva.	Verificar o aterramento do sistema e a proximidade com cabos de alta potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFS318 (Datasheet) Desenho Dimensional M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFS318 e qual sua função principal?

O IFS318 é um sensor indutivo de proximidade da IFM, projetado para detectar objetos metálicos sem contato físico em aplicações de automação industrial.

Quais são as especificações de compatibilidade elétrica deste sensor?

Ele é compatível com tensões de operação de 10 a 30 V DC e possui conexão elétrica padrão M12, facilitando a integração em sistemas industriais existentes.

O sensor IFS318 detecta objetos não metálicos como plástico ou vidro?

Este sensor não é adequado para detectar materiais não metálicos, como plástico, vidro ou madeira, pois sua tecnologia é baseada em campos eletromagnéticos.

É possível configurar este sensor para saída normalmente aberta?

Não, este modelo possui saída PNP com função normalmente fechada (NF) fixa. Se o seu sistema exige um sensor normalmente aberto (NA), este modelo não é compatível.

O que devo verificar se o sensor parar de detectar objetos?

O sintoma comum de falha é a ausência de sinal de comutação mesmo com presença de metal. A causa pode ser um cabo rompido ou má conexão no conector M12.

O que causa falhas intermitentes na comutação do sensor?

Uma causa técnica frequente para leituras intermitentes é a interferência eletromagnética ou excesso de carga na saída; verifique se a carga conectada não excede 100 mA.

Por que escolher este modelo em vez de um sensor indutivo padrão de plástico?

Este modelo é ideal para ambientes com fluidos refrigerantes ou sujeira devido ao grau de proteção IP69K, enquanto sensores de plástico padrão podem falhar nessas condições.

O sensor acompanha cabos ou outros itens de montagem?

Este sensor é uma unidade única. Se você precisa de componentes adicionais para instalação, como cabos, eles devem ser adquiridos separadamente, pois não acompanham o produto.

Qual o cuidado principal durante a instalação mecânica do sensor?

A instalação deve ser feita utilizando as porcas de fixação inclusas, garantindo que o sensor esteja alinhado perpendicularmente ao objeto alvo, respeitando a distância de trabalho de até 6,48 mm.

Qual a procedência e suporte oferecido para este produto?

O sensor IFS318 é um produto original IFM Electronic. Para suporte técnico ou dúvidas específicas sobre a procedência, a intermediação é realizada pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (V+) quando o objeto é detectado. (Ref.: Configuração de saída)

Normalmente Fechado (NF)

Configuração onde o sinal de saída está ativo quando não há objeto detectado e desativa ao detectar um objeto. (Ref.: Função elétrica)

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Sensor Não Embutido

Design de sensor que requer uma zona livre de metal ao redor da face ativa para funcionamento correto. (Ref.: Tipo de montagem)

Frequência de Comutação

Velocidade máxima com que o sensor pode alternar entre os estados ligado e desligado por segundo. (Ref.: 2000 Hz)
