Sensor Indutivo IFM IFS306

Pré-visualizar: IFS306 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm M12

IFS306 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm M12

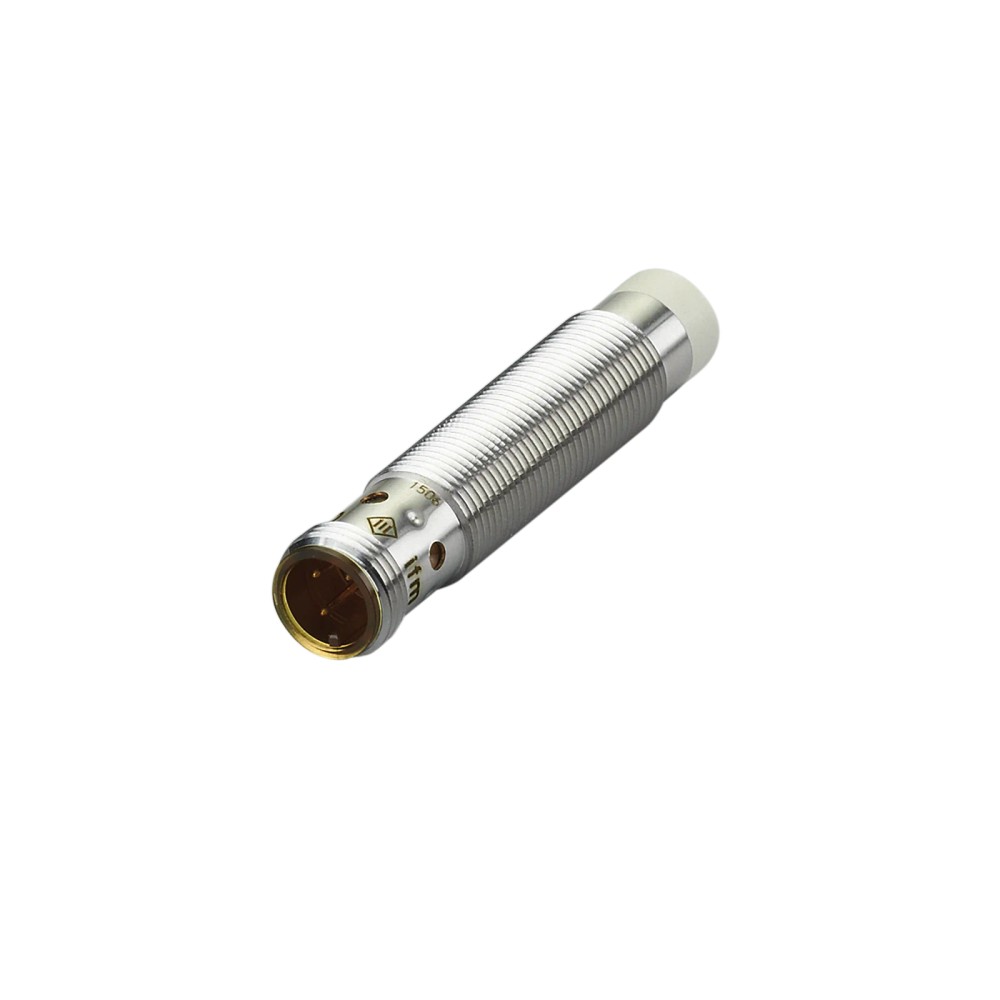

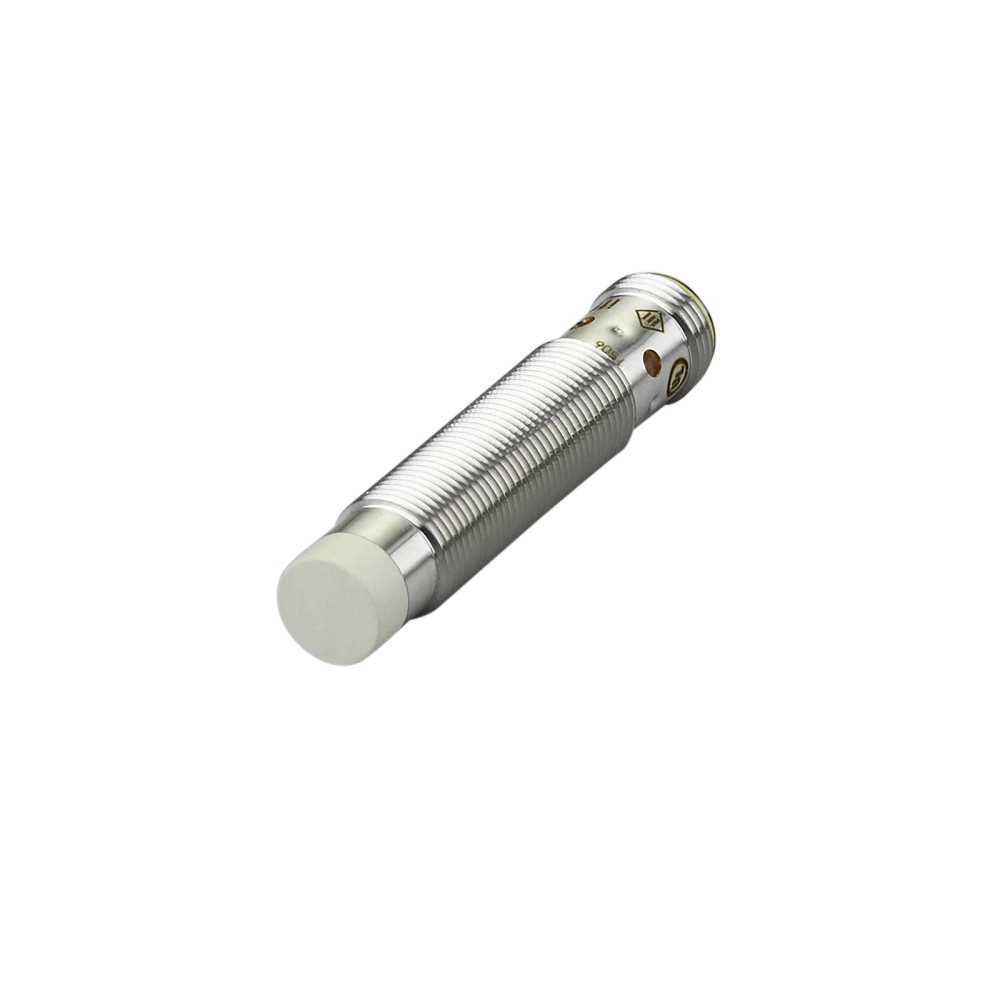

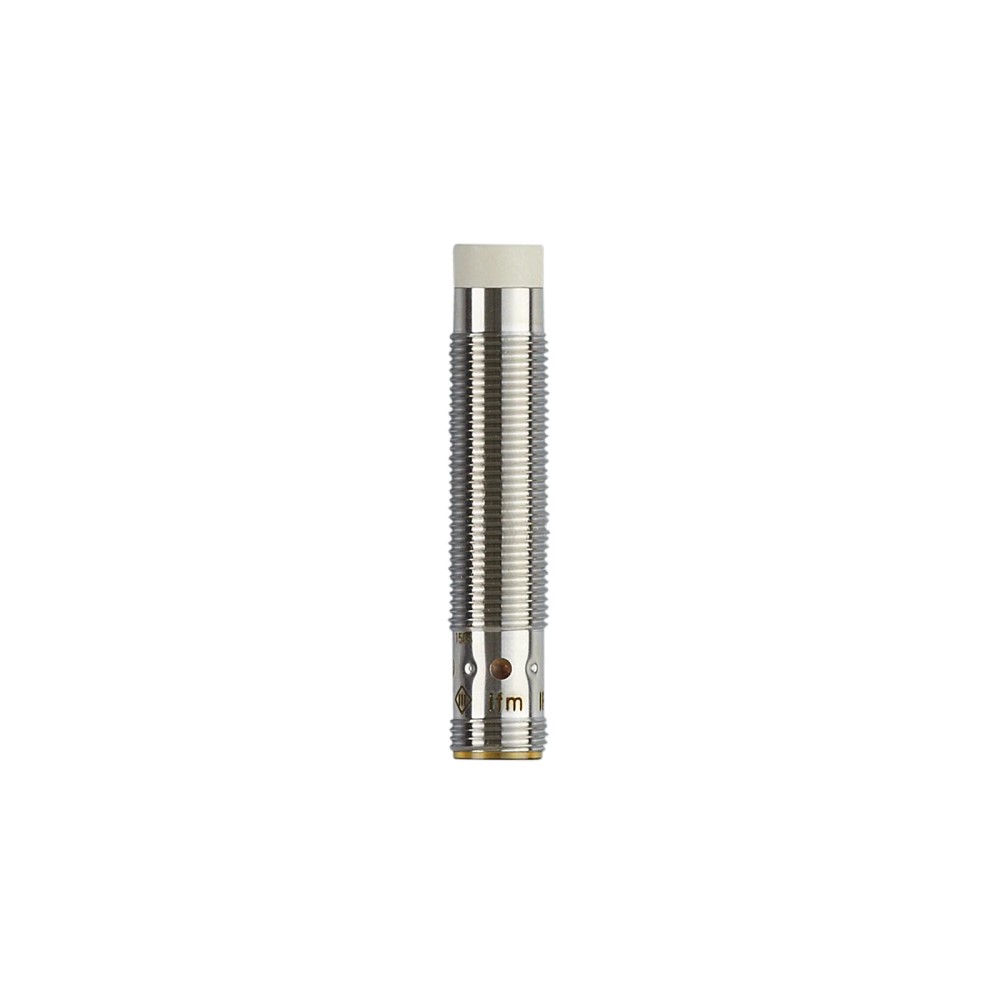

Imagem meramente ilustrativa

R$ 638,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS306
EAN: 4021179295147
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFS306 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm M12"

Destaques do Produto

Tecnologia

Indutiva

Saída

PNP normalmente aberta

Alcance nominal

10 mm; não embutido

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 fios

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS306 PNP, normalmente aberto, alcance de 10 mm, M12 x 1

O IFM IFS306 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 10 mm e conexão elétrica M12 de 3 fios. Seu invólucro roscado M12 x 1 é especificado para montagem não embutida; a alimentação é de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFS306
Tipo de sensor	Indutivo
Alcance de detecção	10 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 fios
Frequência de comutação	2000 Hz
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K
Temperatura ambiente	-40...85 °C
Dimensões e peso	M12 x 1; comprimento 60 mm; 25,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em automação industrial, respeitando o alcance de detecção e a montagem não embutida especificados.
Aplicações de processamento de materiais e ambientes industriais com fluidos refrigerantes ou lubrificantes, conforme aplicações indicadas na ficha do produto.
Instalações que necessitem de saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 fios.
Aplicações em armazéns frigoríficos ou de congelamento por choque dentro da faixa de temperatura ambiente indicada.

⚠ Considere outro se precisa de:

Não selecione para uma entrada de controle que exija saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberta.
Não trate o alcance de 10 mm como distância garantida para qualquer objeto ou condição de montagem; confirme a distância de trabalho e as condições no datasheet.
Não use como sensor de detecção de materiais não metálicos: a tecnologia especificada é indutiva e a ficha não declara detecção desses materiais.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS306 PNP, normalmente aberto, alcance de 10 mm, M12 x 1, verifique estes pontos:

Escolha o IFS306 quando

A aplicação requer detecção indutiva com saída PNP normalmente aberta, alcance nominal de 10 mm, montagem não embutida, alimentação de 10...30 V DC e interface elétrica M12 de 3 fios.

Avalie outra configuração quando

O circuito de comando exigir NPN, saída normalmente fechada ou outra interface elétrica. Confira também se a montagem comporta a instalação não embutida e se a distância de trabalho indicada no datasheet atende à aplicação.

Verifique antes de substituir

Compare modelo, lógica de saída, alimentação, conexão, modo de montagem e distância de trabalho do sensor existente com os dados do IFS306. A compatibilidade mecânica da rosca, por si só, não confirma compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	IFS306	Código do modelo do sensor.
Tipo de produto	Sensor indutivo	Tecnologia declarada na ficha.
Aplicações declaradas	Processamento de materiais; armazém frigorífico / congelamento por choque; aplicações industriais e móveis com fluidos refrigerantes e lubrificantes; automação industrial	Cenários informados nos dados do fabricante.
Alcance aumentado	Sim	Característica especial indicada na ficha; consultar o datasheet para as condições de referência.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Limites de alimentação informados para operação.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso indicado nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada para ligação com polaridade invertida.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Saída de comutação	PNP	Tipo de saída especificado; confirmar compatibilidade com a entrada do controlador.
Número de fios	3 fios	Configuração elétrica declarada.
Frequência de comutação DC	2000 Hz	Frequência máxima de comutação indicada.
Corrente constante máxima da saída DC	100 mA	Limite máximo especificado para a saída de comutação.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado para montagem não embutida.
Distância real de comutação Sr	10 ± 10 % mm	Valor e tolerância de comutação declarados.
Distância de trabalho	0...8,1 mm	Faixa informada na ficha; considerar para definir a distância de instalação.
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores de fator de correção listados na ficha para os materiais indicados.

Conexão elétrica
Conexão	1 x M12, codificação A	Interface elétrica especificada.
Contatos	3, dourados	Quantidade e acabamento dos contatos informados.

Proteção e compatibilidade eletromagnética
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K	Graus declarados pelo fabricante; a proteção efetiva depende da instalação e das condições de uso.
Imunidade máxima a campo eletromagnético	300 mT	Limite indicado nos dados do produto.
Resistência a campos eletromagnéticos	Sim	Característica especial declarada.
EMC: descarga eletrostática	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis e norma de ensaio informados na ficha.
EMC: campo HF irradiado	EN 61000-4-3: 10 V/m	Nível e norma de ensaio informados na ficha.
EMC: Burst	EN 61000-4-4: 2 kV	Nível e norma de ensaio informados na ficha.
EMC: AF com fio	EN 61000-4-6: 10 V	Nível e norma de ensaio informados na ficha.
Emissão EMC	EN 55011, classe B	Classificação de emissão indicada.

Condições ambientais e ensaios
Temperatura ambiente	-40...85 °C	Faixa de temperatura operacional declarada.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condições do ensaio de variação rápida de temperatura especificadas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos	Condições do ensaio de choque informadas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques por direção nos 3 eixos	Condições de ensaio declaradas para choque duradouro.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio de vibração especificadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Ensaio declarado na ficha; não representa uma classificação geral de resistência à corrosão.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 60 mm	Dimensões do invólucro indicadas.
Tipo de montagem	Não embutido	Condição de instalação especificada; considerar o espaço de montagem requerido.
Invólucro	Forma construtiva de roscas	Descrição construtiva constante na ficha.
Materiais	Aço inoxidável 1.4404 / 316L; face ativa em LCP branco; janela dos LEDs em PEI; porcas de fixação em aço inoxidável 1.4404 / 316L	Materiais declarados para as partes indicadas.
Peso	25,5 g	Peso informado nos dados do produto.
Material incluído	2 porcas de fixação	Acessórios descritos como incluídos.

Displays e indicadores
Status de chaveamento	4 LEDs amarelos	Indicadores de estado informados na ficha.

Dados de confiabilidade e certificação
MTTF	473 anos	Valor MTTF declarado na ficha; não equivale a prazo de vida útil garantido.
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados de certificação listados na ficha; observar a faixa de temperatura específica dessa declaração.
Software embedded incluído	Sim	Atributo informado nos dados do produto; não implica protocolo de comunicação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica

Processo

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS306 PNP, normalmente aberto, alcance de 10 mm, M12 x 1

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, alimentação fora da faixa especificada ou ligação incorreta.	Meça a alimentação nos terminais e confirme que está entre 10...30 V DC; confira o tipo da entrada do controlador e a ligação no datasheet.
O alvo não é detectado ou a detecção ocorre apenas em parte do curso.	Distância de instalação superior à distância de trabalho indicada, montagem diferente da condição não embutida ou alvo fora das condições de detecção.	Meça a distância entre a face ativa e o alvo, confira a condição de montagem e compare com a faixa de trabalho do datasheet.
A saída permanece acionada ou não retorna ao estado esperado.	A função esperada no circuito pode divergir da saída normalmente aberta, ou o alvo pode permanecer na zona de detecção.	Confirme a lógica PNP normalmente aberta e teste a mudança de estado afastando o alvo; valide também a interpretação da entrada do controlador.
O sensor apresenta comportamento intermitente em ambiente de máquina.	Possível conexão M12 incompleta, alimentação instável, interferência ou instalação fora das condições ambientais especificadas.	Inspecione o acoplamento e o cabeamento, meça a alimentação durante a operação e compare o ambiente com os limites e ensaios indicados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS306 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS306 e para que tipo de sistema ele serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado à detecção de objetos metálicos em sistemas de automação. A ficha indica aplicações industriais, processamento de materiais e uso em ambientes frigoríficos.

Qual é a conexão elétrica e o que acompanha o sensor?

A conexão elétrica é M12, codificação A, com 3 contatos dourados e configuração de 3 fios. A ficha informa que acompanham o produto duas porcas de fixação.

Posso usar o IFS306 em uma entrada que exige saída NPN?

Não conforme a configuração especificada: este modelo tem saída PNP normalmente aberta. Para entrada NPN, selecione uma versão cuja ficha declare essa saída.

O sensor serve para detectar diretamente plástico ou madeira?

A ficha identifica o produto como sensor indutivo e não declara detecção de plástico ou madeira. Confirme a tecnologia necessária para o material-alvo antes de selecionar o sensor.

O LED acende, mas o CLP não registra a detecção; o que verifico?

Verifique primeiro se a entrada do CLP é compatível com saída PNP normalmente aberta e se a alimentação está dentro da faixa especificada. Confira também o cabeamento M12 pelo datasheet.

A detecção falha quando a máquina vibra ou o alvo se afasta um pouco; devo trocar o sensor?

Antes da troca, confira a distância e a fixação do alvo, pois a distância de trabalho informada é de 0...8,1 mm. Verifique também a estabilidade da conexão e se a instalação corresponde à montagem não embutida.

Devo comprar este modelo ou procurar uma versão com outra saída?

Escolha o IFS306 se o sistema aceitar PNP normalmente aberta e alimentação de 10...30 V DC. Se o circuito exigir NPN ou normalmente fechada, procure uma versão cuja ficha declare essa configuração.

É melhor comprar um kit ou peças avulsas para instalar o IFS306?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas. Ela não declara um kit com cabo ou conector, então confirme os acessórios necessários para sua instalação separadamente.

Como devo posicionar o sensor durante a instalação?

Instale-o na condição não embutida especificada e mantenha o alvo dentro da distância de trabalho indicada. Consulte o desenho dimensional e o datasheet para orientar a montagem e identificar a ligação elétrica.

Como faço a ligação dos três fios sem errar o pinout?

Use o pinout oficial do fabricante para identificar os condutores antes de energizar. A ficha informa conexão M12 de 3 fios, mas os dados fornecidos aqui não detalham a atribuição de cada pino.
