Sensor Indutivo IFM IFS305 M12 PNP 8mm

Pré-visualizar: IFS305 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm

IFS305 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm

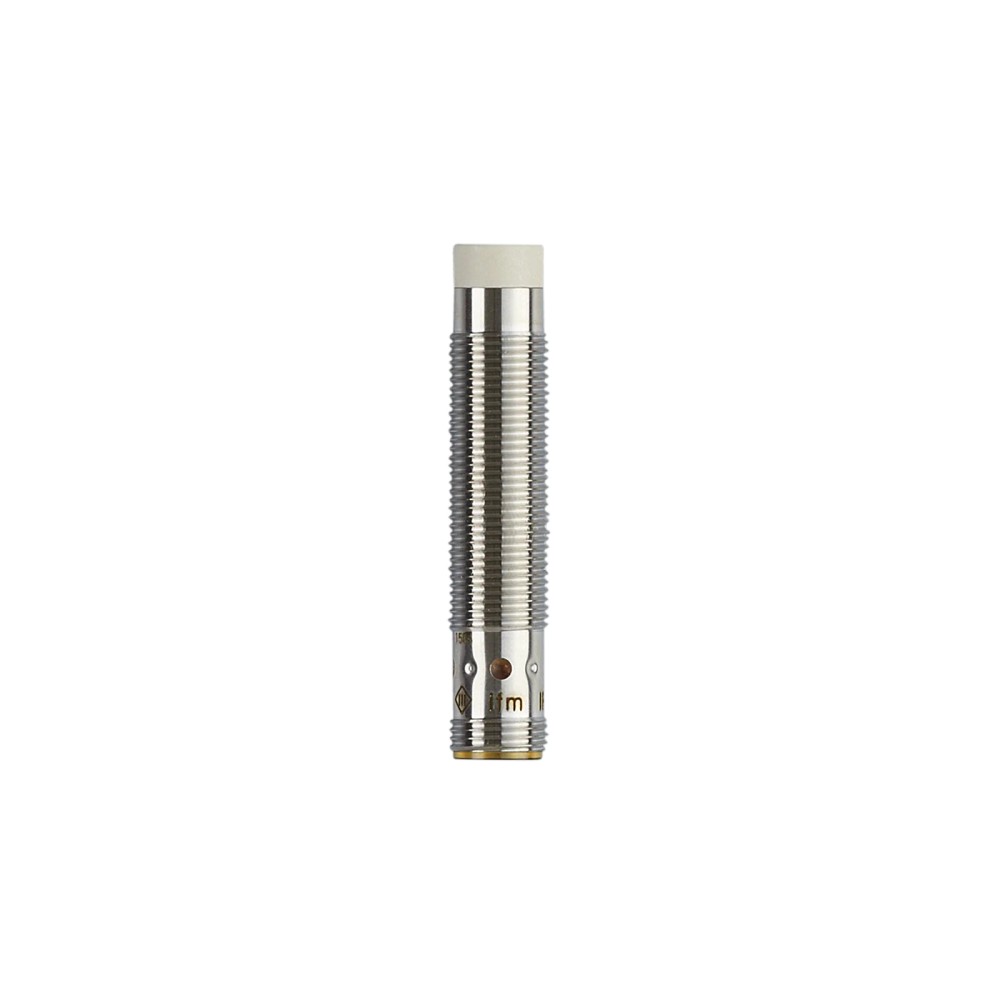

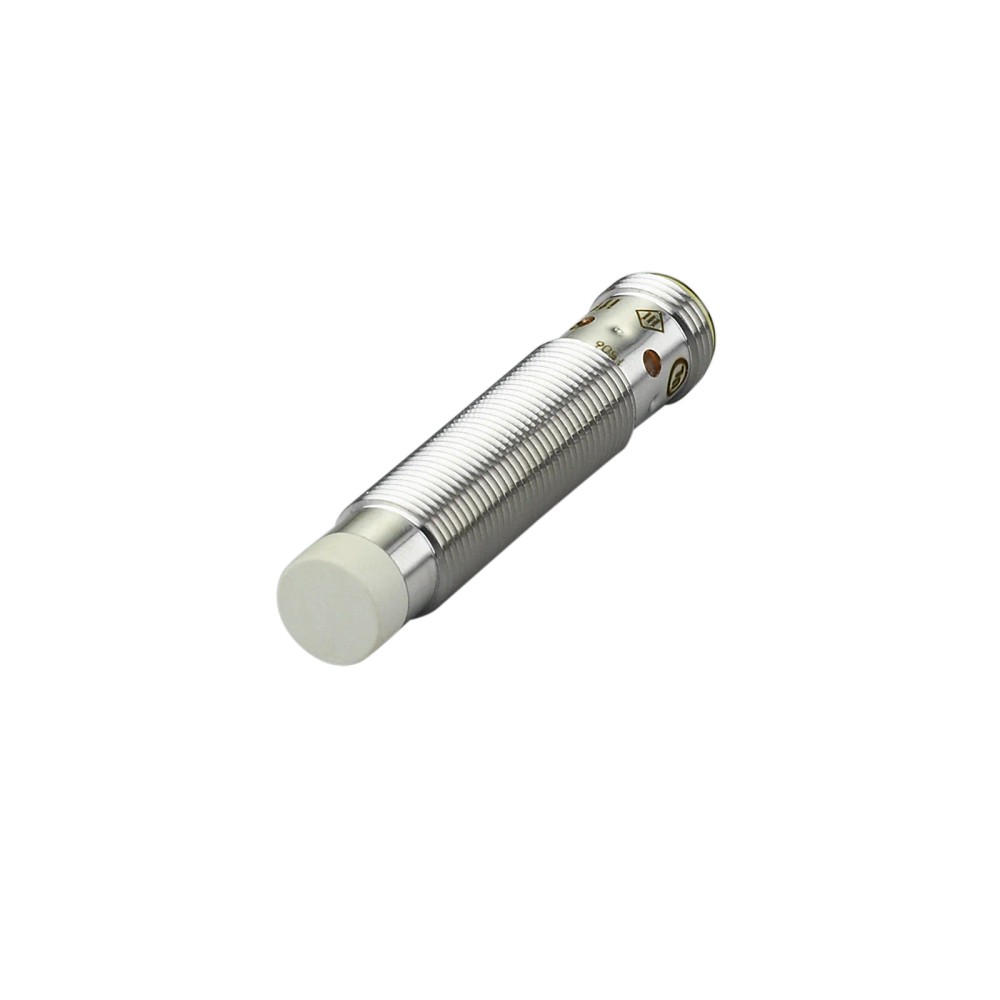

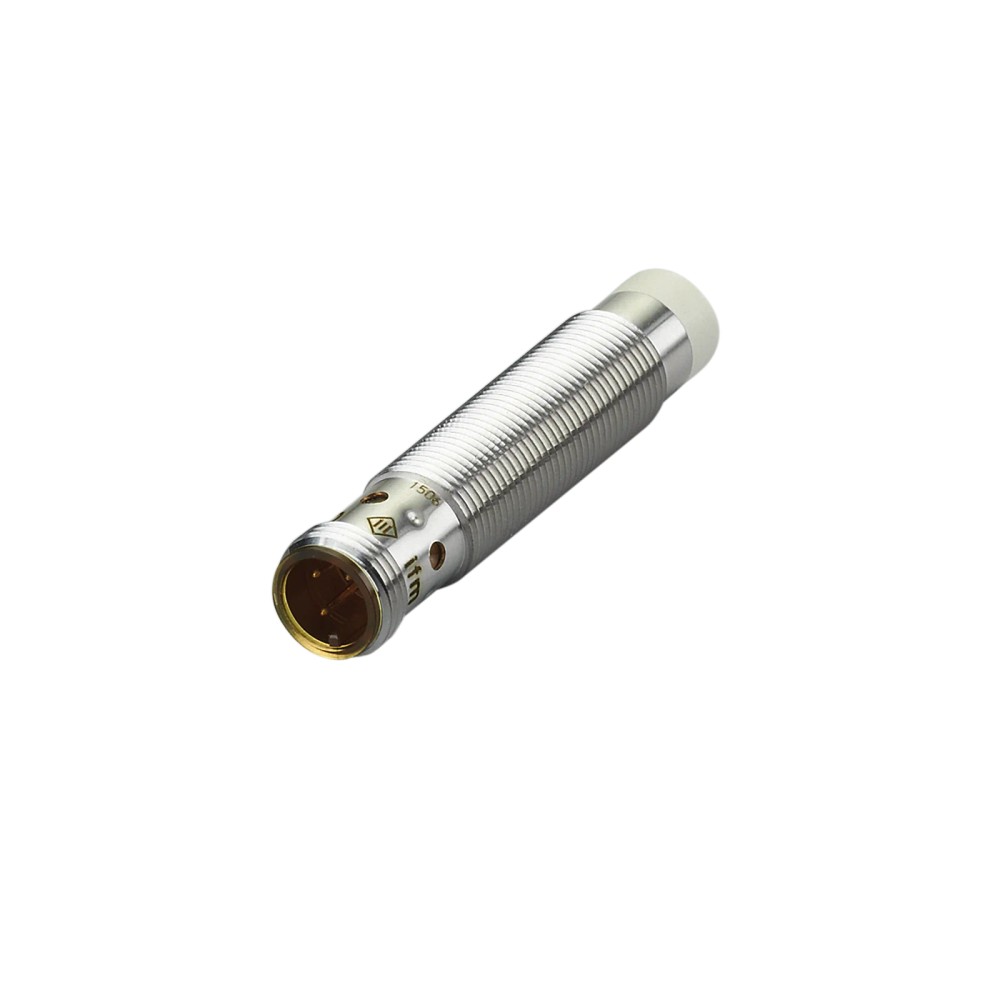

Imagem meramente ilustrativa

R$ 638,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS305
EAN: 4021179295130
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IFS305 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm"

Destaques do Produto

Alcance nominal

8 mm

Tipo de instalação

Não embutido

Saída de chaveamento

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 fios

Comprimento do corpo

60 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS305, M12 PNP normalmente aberto, alcance de 8 mm, não embutido

O IFM IFS305 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 fios. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 2.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFS305
Tipo	Sensor indutivo
Rosca e dimensões	M12 x 1; comprimento de 60 mm
Montagem	Não embutido
Alcance de detecção	8 mm
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 fios
Frequência de comutação	2.000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais que aceitem sensor indutivo não embutido, saída PNP normalmente aberta e alcance nominal de 8 mm.
Aplicações com alimentação DC entre 10 e 30 V e entrada de controle compatível com saída PNP de até 100 mA.
Ambientes dentro da faixa de temperatura de -40 a 85 °C e que requeiram os graus de proteção indicados na ficha.

⚠ Considere outro se precisa de:

Não selecione quando o sistema exigir saída NPN, contato normalmente fechado ou sinal analógico; essas configurações não correspondem à ficha do IFS305.
Não use como sensor de objetos não metálicos: a tecnologia indutiva é destinada à detecção de metais.
Não escolha para montagem embutida; o modelo é especificado como não embutido.
Não conecte a uma alimentação fora da faixa de 10...30 V DC nem a uma carga que exceda 100 mA na saída.

APLICAÇÕES E USO

Aplicação declarada: processamento de materiais e automação industrial, para detecção indutiva de objetos metálicos em máquinas e equipamentos.
Aplicação declarada: armazém frigorífico e congelamento por choque, desde que a temperatura ambiente permaneça entre -40 e 85 °C.
Aplicação declarada: aplicações industriais móveis e uso com fluidos refrigerantes e lubrificantes; confirmar a compatibilidade do conjunto instalado com as condições reais de exposição.
Possibilidade inferida: detecção de posição ou presença de componentes metálicos em uma máquina, desde que o controlador aceite PNP normalmente aberto e a instalação respeite a montagem não embutida e as distâncias especificadas.
Limitação: o produto não substitui sensores destinados à detecção de materiais não metálicos nem modelos com saída NPN, normalmente fechada ou analógica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS305, M12 PNP normalmente aberto, alcance de 8 mm, não embutido, verifique estes pontos:

Quando escolher o IFS305

Escolha este modelo quando a instalação aceitar corpo M12 x 1 de 60 mm, montagem não embutida, alcance nominal de 8 mm, alimentação de 10...30 V DC e saída PNP normalmente aberta.

Quando buscar outra configuração

Procure outra versão se o controlador exigir NPN, contato normalmente fechado, saída analógica ou montagem embutida. Confirme também a distância real de detecção necessária e a compatibilidade da entrada do controlador com PNP antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Marca	IFM	Identificação do fabricante no anúncio.
Modelo / SKU / Part Number	IFS305	Código do produto.
GTIN	4021179295130	Identificador comercial informado.
Aplicações declaradas	Processamento de materiais; armazém frigorífico / congelamento por choque; aplicações industriais móveis; uso com fluidos refrigerantes e lubrificantes; automação industrial	Cenários listados nos dados do produto; validar condições específicas da instalação.
Características especiais	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características declaradas para o modelo.

Dados de detecção
Alcance de detecção	8 mm	Alcance nominal especificado.
Distância real de comutação Sr	8 ± 10% mm	Valor real de comutação conforme especificação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores de correção declarados para os materiais listados.
Histerese	3...15% de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Montagem	Não embutido	Condição construtiva de instalação; requer montagem conforme a especificação do sensor.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo informado para o sensor.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Máxima imunidade a campo eletromagnético	300 mT	Limite informado para imunidade a campo eletromagnético.
Resistência aos campos eletromagnéticos	Sim	Característica declarada; consultar datasheet para condições de ensaio.

Saídas e chaveamento
Função elétrica	PNP	Tipo de saída de chaveamento.
Função da saída	Normalmente aberta	Estado funcional informado para a saída.
Frequência de comutação DC	2.000 Hz	Frequência máxima de comutação especificada para DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente da saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A	Conector elétrico informado.
Contatos	3, dourados	Características dos contatos do conector.
Número de fios	3 fios	Configuração informada no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65; IP66; IP67; IP68; IP69K	Graus de proteção do invólucro declarados; observar condições de instalação e uso do fabricante.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3.000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio informada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio informada.
EMC	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Normas e níveis de ensaio informados na ficha.
Certificado UL	Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados de certificação UL listados para o produto.

Dados mecânicos e materiais
Formato / dimensão roscada	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	60 mm	Comprimento informado para o corpo.
Materiais	Invólucro e porcas de fixação: aço inoxidável 1.4404 / 316L; face ativa: LCP branco; janela dos LEDs: PEI	Materiais declarados para os componentes listados.
Peso	25,7 g	Peso indicado nos dados técnicos.
Acessórios incluídos	2 porcas de fixação	Itens incluídos conforme a ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Displays e elementos de operação
Indicadores	4 LEDs amarelos	Indicadores de status de chaveamento.
Software embarcado	Sim	Presença indicada nos dados do produto; não há interface de configuração especificada.

Dados de confiabilidade
MTTF	473 anos	Valor informado na ficha; não representa prazo de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação digital especificado na ficha; fornece saída de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados e ligação de 3 fios. Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de 100 mA. Verifique a pinagem no datasheet antes de ligar, pois a ficha fornecida não detalha a correspondência dos pinos.

Processo Não possui conexão de processo para fluido. A montagem mecânica é por corpo roscado M12 x 1, não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sensor PNP normalmente aberto, alimentação de 10...30 V DC e carga dentro do limite de saída.	✓	Corresponde à configuração elétrica e à faixa de alimentação informadas para o sensor; a corrente de saída máxima constante é 100 mA.
Aplicação que requer montagem embutida.	✗	O IFS305 está especificado para montagem não embutida.
Sistema que exige saída NPN, normalmente fechada ou analógica.	✗	A saída informada é PNP normalmente aberta; essas outras configurações não são indicadas para este modelo.
Detecção de objetos metálicos a uma distância dentro do alcance nominal, com instalação conforme a condição não embutida.	✓	É um sensor indutivo com alcance de detecção especificado de 8 mm. A distância real de comutação indicada é 8 ± 10% mm.
Detecção de objetos não metálicos como função principal.	✗	A tecnologia indutiva do produto destina-se à detecção de metais; a ficha não especifica detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS305, M12 PNP normalmente aberto, alcance de 8 mm, não embutido

Confirme que a aplicação requer sensor indutivo não embutido, saída PNP normalmente aberta e alcance nominal de 8 mm.
Verifique se a alimentação do circuito está dentro de 10...30 V DC e se a entrada conectada aceita sinal PNP.
Instale o corpo roscado M12 x 1 na posição prevista, observando a condição de montagem não embutida e o desenho dimensional do fabricante.
Use o conector M12 codificação A e confira a pinagem no datasheet antes de energizar; não deduza a função dos pinos apenas pelo número de fios.
Conecte a carga respeitando o limite de corrente de saída de 100 mA e as instruções do fabricante para proteção do circuito.
Energize o conjunto e confirme a indicação de chaveamento pelos LEDs amarelos; valide a detecção na distância de trabalho definida para a aplicação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, alvo fora da distância de trabalho ou ligação incompatível com entrada PNP.	Meça a alimentação nos terminais, confira a ligação usando o datasheet e teste a detecção dentro da distância de trabalho indicada.
A entrada do controlador permanece ativa ou inativa em estado diferente do esperado.	A lógica da entrada não corresponde à saída PNP normalmente aberta ou a conexão dos fios está incorreta.	Confirme no diagrama do fabricante a pinagem e compare a configuração elétrica da entrada do controlador com a saída PNP normalmente aberta.
O sensor comuta de forma instável perto do ponto de detecção.	Alvo operando próximo ao limite de alcance, montagem diferente da condição não embutida ou variação de posicionamento.	Meça a distância entre a face ativa e o alvo, compare com a distância de trabalho de 0...6,48 mm e confira a instalação não embutida.
A saída não aciona a carga conectada.	Corrente exigida pela carga acima do limite de 100 mA, queda de tensão da saída ou curto-circuito na instalação.	Verifique a corrente da carga, a queda de tensão no circuito e a continuidade dos cabos; confirme também se a proteção contra curto-circuito foi acionada.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFS305 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS305 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais. Tem saída PNP normalmente aberta e montagem não embutida.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação incluídas. A embalagem corresponde a 1 peça.

Consigo ligar o IFS305 a qualquer entrada de CLP?

Não. A entrada deve ser compatível com sinal PNP normalmente aberto, e a alimentação precisa estar entre 10 e 30 V DC; confirme também a pinagem no datasheet.

Ele detecta peças de alumínio ou aço inoxidável?

A ficha lista fator de correção igual a 1 para alumínio e aço inoxidável, além de aço, latão e cobre. A detecção continua sendo indutiva e depende da instalação e distância especificadas.

Esse modelo serve para detectar plástico ou madeira?

Não é especificado para detectar materiais não metálicos; a tecnologia indicada é indutiva para detecção de metais.

Posso usar o IFS305 em uma instalação embutida?

Não para a condição de montagem indicada: o IFS305 é especificado como não embutido. Se a montagem exigir instalação embutida, selecione uma versão cuja ficha declare essa condição.

O sensor está instalado, mas não comuta; o que verifico antes de trocar?

Confira se a alimentação está entre 10 e 30 V DC, se a ligação corresponde à pinagem do fabricante e se o alvo está na distância de trabalho especificada. Verifique também se a entrada aceita PNP.

A saída do sensor falha quando aciono a carga; o que pode ser?

Uma causa possível é a carga exceder os 100 mA máximos da saída ou haver curto-circuito na ligação. Meça a corrente e inspecione o circuito antes de substituir o sensor.

Quando escolher o IFS305 em vez de um sensor NPN ou normalmente fechado?

Escolha o IFS305 quando o controlador aceitar especificamente PNP normalmente aberto. Se a entrada exigir NPN ou normalmente fechado, selecione uma configuração elétrica correspondente.

Como faço a ligação elétrica do sensor com segurança?

Consulte a pinagem no datasheet e verifique a alimentação e a compatibilidade da carga antes de energizar. A conexão é M12 codificação A, mas não se deve inferir a função dos pinos sem consultar o esquema do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato mecânico com o alvo.

PNP

Tipo de saída de chaveamento que fornece sinal positivo à carga quando ativa, conforme o circuito de ligação compatível.

Normalmente aberta

Configuração em que a saída permanece aberta em repouso e comuta quando ocorre a condição de detecção.

Montagem não embutida

Condição de instalação em que o sensor não é especificado para ser instalado nivelado e cercado pelo material de montagem.

Sr, distância real de comutação

Distância de comutação real especificada para o sensor, apresentada como valor nominal com tolerância.
