Sensor Indutivo IFM IFS304 M12

Pré-visualizar: IFS304 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

IFS304 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

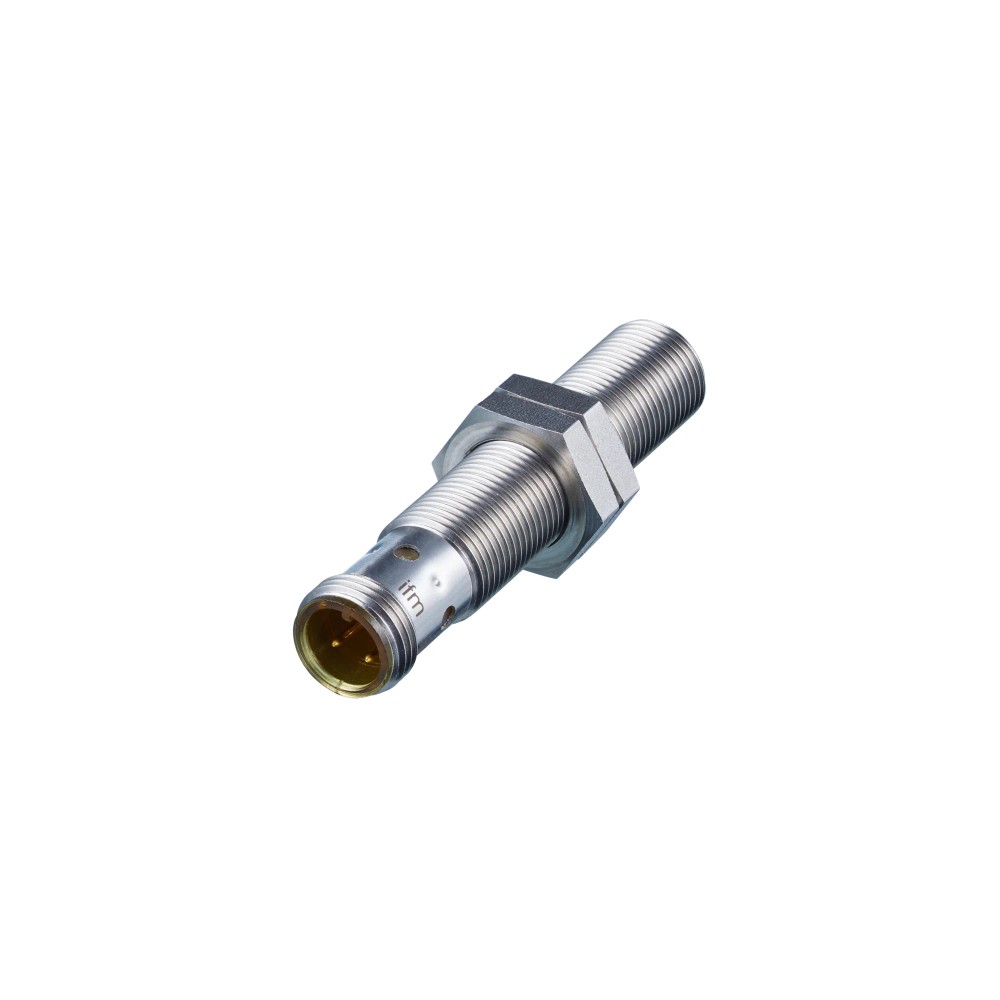

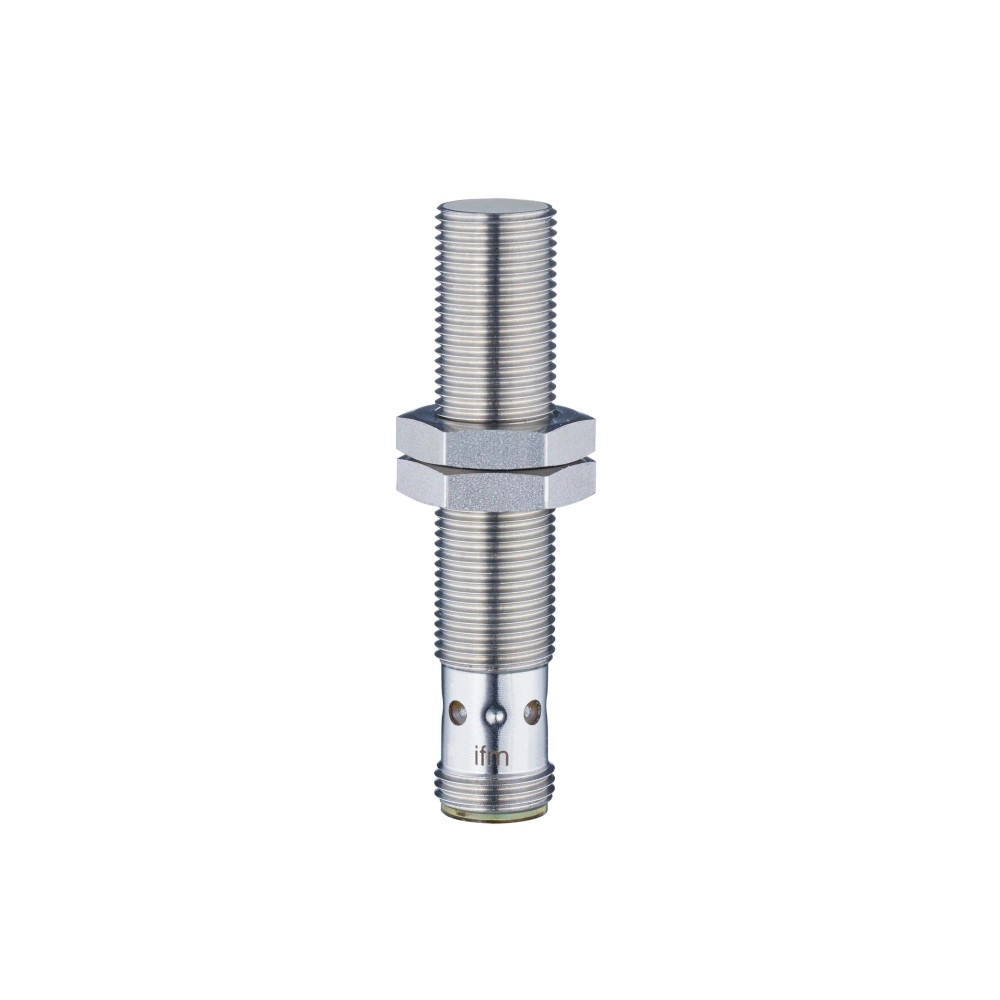

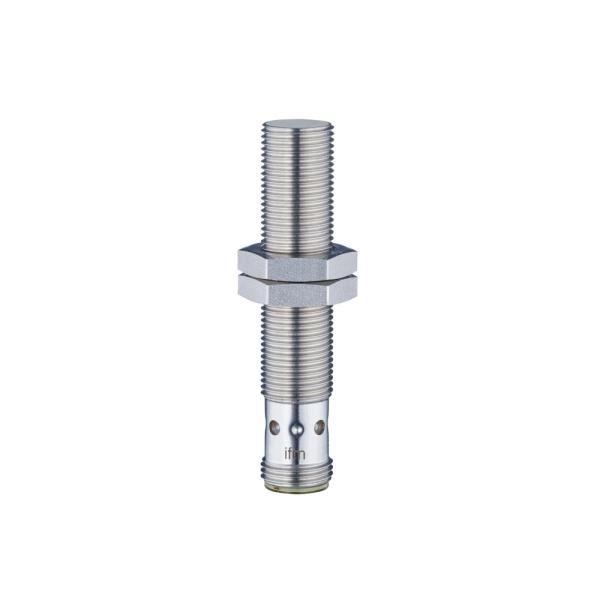

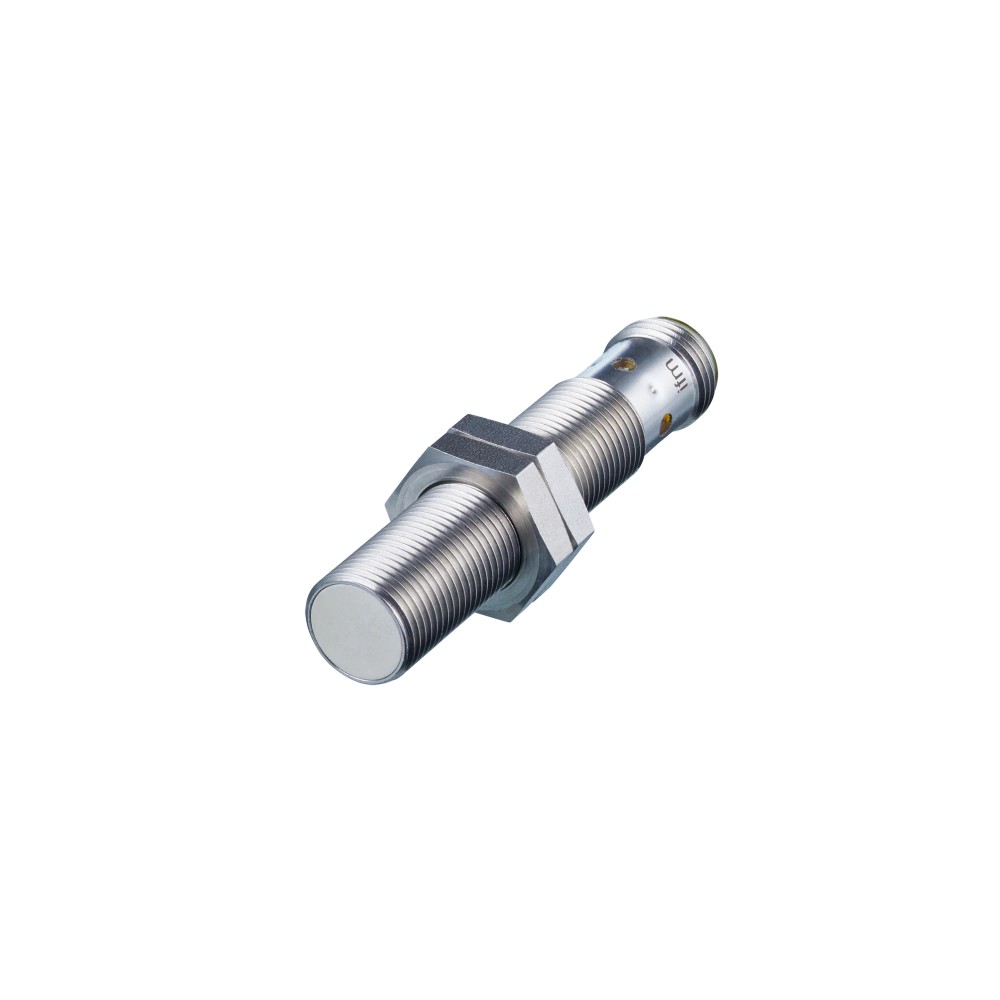

Imagem meramente ilustrativa

R$ 638,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS304
EAN: 4021179295123
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IFS304 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP normalmente aberta

Montagem

Embutida

Alimentação

10 a 30 V DC

Conexão

M12, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS304 M12 x 1, embutido, alcance de detecção de 4 mm, saída PNP normalmente aberta

O IFM IFS304 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 4 mm e saída PNP normalmente aberta. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Montagem	Embutida
Alcance de detecção	4 mm
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Dimensão	M12 x 1; comprimento de 60 mm
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações de automação industrial, respeitando o alcance nominal de 4 mm e as condições de instalação embutida.
Aplicações que necessitem de saída PNP normalmente aberta e alimentação entre 10 e 30 V DC.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e que requeiram os graus de proteção indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente fechada ou uma saída diferente de PNP.
Não selecionar quando a distância necessária de detecção exceder o alcance nominal de 4 mm.
Não conectar a uma alimentação fora da faixa especificada de 10 a 30 V DC.

APLICAÇÕES E USO

Uso informado pelo fabricante: automação e aplicações industriais para detecção de objetos metálicos, considerando a instalação embutida e a distância de trabalho especificada.
Uso informado na ficha: processamento de materiais e aplicações industriais móveis com fluidos refrigerantes e lubrificantes; a ficha também lista armazém frigorífico e congelamento por choque.
A faixa de temperatura ambiente especificada é de -40 a 85 °C. Os graus IP indicados não substituem a verificação das condições de instalação e exposição.
Possibilidade inferida: monitoramento de presença ou posição de componentes metálicos em máquinas, desde que o circuito aceite saída PNP normalmente aberta e a geometria mantenha o alvo dentro da distância de trabalho especificada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS304 M12 x 1, embutido, alcance de detecção de 4 mm, saída PNP normalmente aberta, verifique estes pontos:

Escolha o IFS304 quando

A aplicação exigir detecção indutiva com alcance nominal de 4 mm, montagem embutida, saída PNP normalmente aberta e alimentação de 10 a 30 V DC.

Procure outra configuração quando

O circuito exigir saída normalmente fechada ou outro tipo de saída, ou quando a distância de detecção necessária ultrapassar 4 mm. Confirme também a conexão elétrica e as condições de instalação no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante no anúncio.
Modelo	IFS304	Referência do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicações informadas	Processamento de materiais; armazém frigorífico/congelamento por choque; uso industrial móvel com fluidos refrigerantes e lubrificantes; automação industrial	Cenários listados na ficha; validar as condições específicas da instalação.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha para o consumo do sensor.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada para a saída.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite especificado; não exceder a corrente indicada.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Número de fios	3	Configuração de ligação informada para o sensor DC.
Frequência de comutação DC	2000 Hz	Frequência máxima indicada na ficha.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado.
Tipo de montagem	Embutido	Condição de montagem especificada.
Distância real de comutação Sr	4 ± 10% mm	Valor e tolerância de comutação indicados na ficha.
Distância de trabalho	0 a 3,24 mm	Faixa de trabalho indicada pelo fabricante.
Histerese	3 a 15% de Sr	Variação entre os pontos de comutação e descomutação, referenciada a Sr.
Variação no ponto de comutação	-10 a 10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores de correção informados para os materiais listados.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conector indicado na ficha.
Contatos	3, dourados	Quantidade e acabamento dos contatos especificados.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa de operação ambiente informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; considerar as condições e instruções aplicáveis de instalação.
Imunidade máxima a campo eletromagnético	300 mT	Valor máximo indicado na ficha.
Resistência a campos eletromagnéticos	Sim	Característica declarada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Referências e níveis de compatibilidade eletromagnética informados na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio declaradas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos	Condições de ensaio informadas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques por direção nos 3 eixos	Condições de ensaio informadas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10 a 3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Condição de ensaio declarada.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	60 mm	Comprimento informado para o corpo do sensor.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro e porcas	Aço inoxidável 1.4404 (316L)	Materiais declarados para invólucro e porcas de fixação.
Face ativa	LCP branco	Material indicado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Peso	26,9 g	Peso informado no dataset do produto.

Indicadores e acessórios incluídos
Indicador de estado	4 LEDs amarelos de status de chaveamento	Indicação visual informada na ficha.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Certificações e confiabilidade
Certificado UL	Ta -25 a 70 °C; enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A005; arquivo UL E174191	Dados UL listados na ficha; a faixa Ta indicada é específica desta certificação.
MTTF	473 anos	Valor declarado na ficha; não representa prazo de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conector 1 x M12, codificação A, 3 contatos dourados; sensor DC de 3 fios, saída PNP normalmente aberta. Alimentação especificada: 10 a 30 V DC. Verifique a atribuição dos contatos no datasheet antes da ligação.

Processo Não possui conexão de processo indicada; é um sensor cilíndrico roscado M12 x 1, com instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC de saída PNP normalmente aberta	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10 a 30 V DC; confirme que a entrada do dispositivo conectado aceita esse tipo de sinal.
Entrada que exige saída NPN ou normalmente fechada	✗	A configuração informada é PNP normalmente aberta, não NPN nem normalmente fechada.
Instalação que requer rosca M12 x 1 e montagem embutida	✓	A ficha especifica designação de rosca M12 x 1 e tipo de montagem embutido; dimensões e folgas da instalação devem ser verificadas no desenho dimensional.
Aplicação que exige detecção acima de 4 mm	✗	O alcance de detecção informado é 4 mm; a distância real de comutação indicada é 4 ± 10% de Sr.
Ambiente com temperatura fora de -40 a 85 °C	✗	A faixa de temperatura ambiente especificada é de -40 a 85 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS304 M12 x 1, embutido, alcance de detecção de 4 mm, saída PNP normalmente aberta

Confirme que a aplicação requer um sensor indutivo embutido com saída PNP normalmente aberta e alimentação de 10 a 30 V DC.
Verifique no desenho dimensional o espaço disponível para o corpo M12 x 1, com comprimento de 60 mm, e para a instalação embutida.
Fixe o sensor usando as porcas de fixação incluídas, sem aplicar esforço que danifique o corpo ou a rosca.
Conecte o sensor por meio do conector M12 codificação A, de 3 contatos; consulte o datasheet para confirmar a atribuição dos contatos antes de energizar.
Confirme a compatibilidade da entrada do controlador com uma saída PNP normalmente aberta e respeite o limite de corrente constante de 100 mA da saída.
Energize dentro da faixa especificada e verifique a comutação e os LEDs de status; valide a detecção na posição real de trabalho.

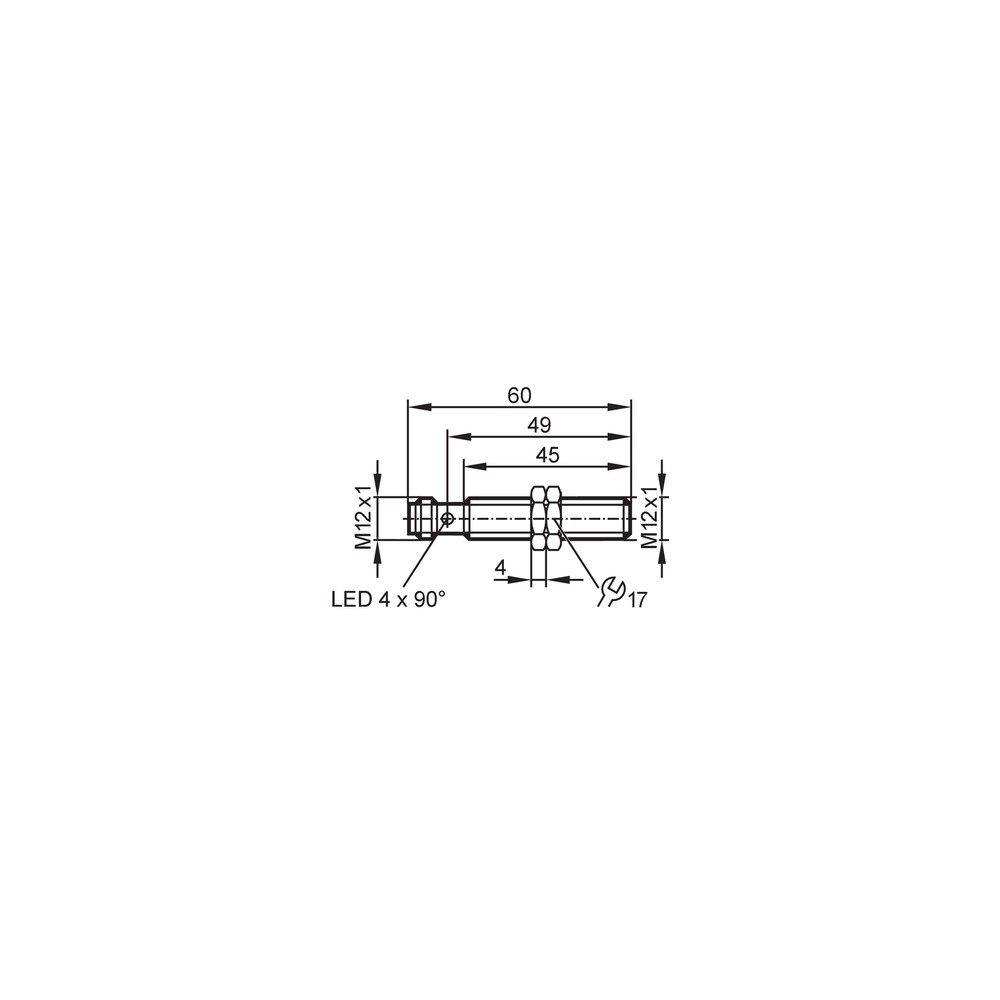

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação no conector, confira a ligação com o datasheet e teste a detecção dentro da distância de trabalho de 0 a 3,24 mm.
A entrada do controlador não reconhece a saída do sensor.	A entrada pode não ser compatível com PNP normalmente aberta, ou pode haver incompatibilidade de tensão ou ligação.	Confirme no manual do controlador o tipo de entrada e compare com a saída PNP, normalmente aberta, e a alimentação de 10 a 30 V DC do sensor.
A saída para de operar durante a conexão à carga.	A corrente da carga pode exceder o limite constante de 100 mA ou pode haver curto-circuito na instalação.	Desenergize o circuito, verifique a carga e a fiação e confirme que a corrente constante da saída não ultrapassa 100 mA.
O estado de comutação parece instável ou o alvo não é detectado na posição prevista.	Posicionamento fora da distância de trabalho, fixação inadequada ou influência das condições de instalação.	Confira o alinhamento e a distância do alvo, a fixação do sensor e os parâmetros de instalação no datasheet; observe os LEDs de status durante o teste.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFS304 em português (Datasheet) Desenho dimensional do IFS304 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS304 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Sua saída é PNP normalmente aberta.

O sensor usa conexão M12 e qual é a configuração elétrica?

Sim. A ficha informa conector M12 codificação A com 3 contatos dourados e sensor DC de 3 fios; consulte o datasheet para a atribuição dos contatos.

O que acompanha o produto?

A ficha lista 2 porcas de fixação e uma unidade por embalagem. Não há outros acessórios indicados.

Posso usar este modelo se o controlador exigir saída NPN?

Não, a saída informada para o IFS304 é PNP normalmente aberta. Verifique os requisitos da entrada do controlador antes da seleção.

Ele serve para uma aplicação que exige saída normalmente fechada?

Não conforme a configuração descrita na ficha, que especifica saída normalmente aberta. Se a aplicação exigir normalmente fechada, selecione uma versão compatível.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira a alimentação, a ligação e a posição do alvo em relação à distância de trabalho de 0 a 3,24 mm. Observe também os LEDs de status durante o teste.

A saída não é reconhecida pelo CLP; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a entrada do CLP e a saída PNP normalmente aberta do sensor. Confirme também a tensão de alimentação e a ligação usando os manuais dos dispositivos.

É melhor comprar este sensor avulso ou procurar um kit?

A ficha informa uma unidade por embalagem e inclui 2 porcas de fixação; não lista um kit. Se precisar de cabo ou conector adicional, confirme separadamente a compatibilidade com M12 codificação A.

Como escolher entre este sensor e outro modelo indutivo?

Escolha o IFS304 se a aplicação requerer montagem embutida, alcance nominal de 4 mm e saída PNP normalmente aberta. Para outra lógica de saída ou maior distância, compare as especificações de outra versão.

Como faço a instalação elétrica e verifico a operação?

Use o conector M12 de 3 contatos e confirme a pinagem no datasheet antes de energizar. Depois, opere dentro de 10 a 30 V DC e confira a comutação pelos LEDs de status.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha especifica detecção com alcance de 4 mm. (Ref.: alcance de detecção)

Montagem embutida

Condição de instalação indicada para o sensor; as dimensões e o arranjo devem ser conferidos no desenho dimensional. (Ref.: tipo de montagem)

PNP normalmente aberta

Configuração de saída de comutação PNP com função normalmente aberta. (Ref.: função elétrica e configuração de saída)

Símbolo usado na ficha para a distância real de comutação; o valor informado é 4 ± 10% mm. (Ref.: distância real de comutação Sr)

Grau de proteção IP

Classificação declarada para proteção do invólucro; a ficha lista IP65, IP66, IP67, IP68 e IP69K. (Ref.: grau de proteção)
