Sensor Indutivo IFM IFS297 M12 PNP 4mm

Pré-visualizar: IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

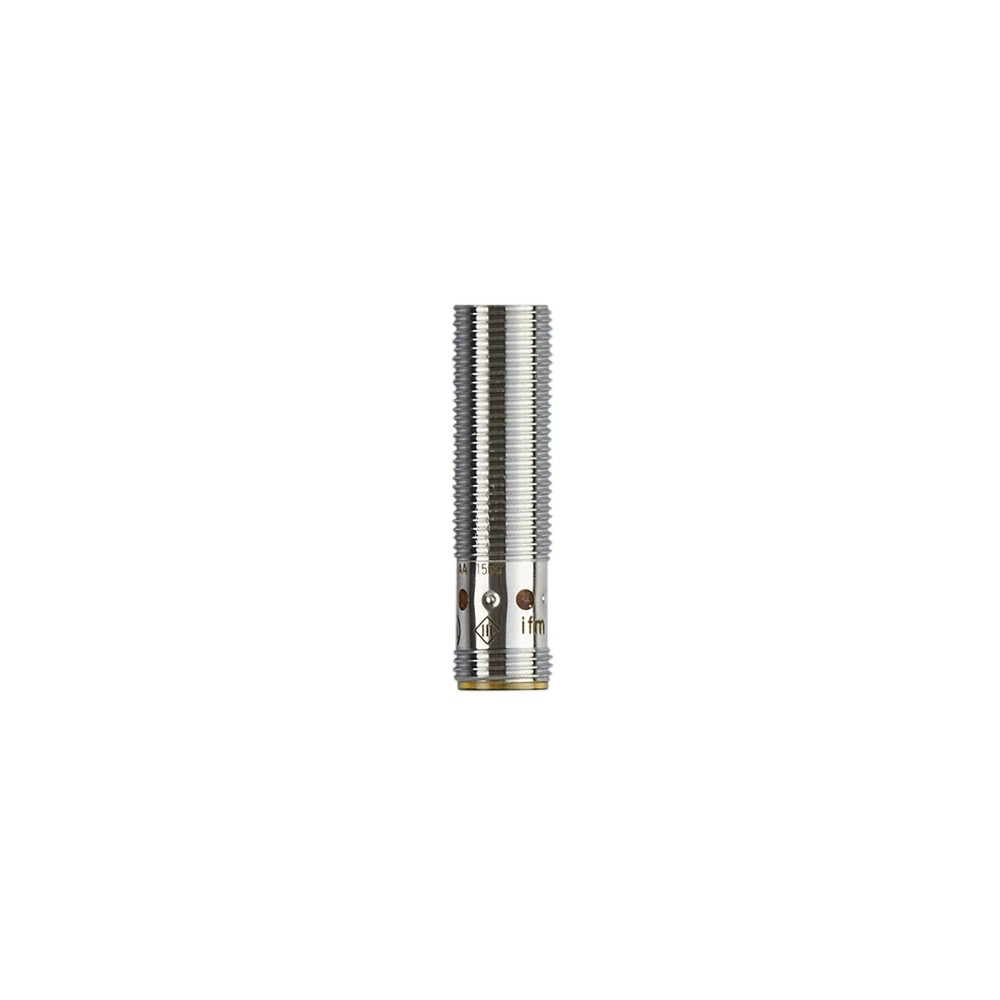

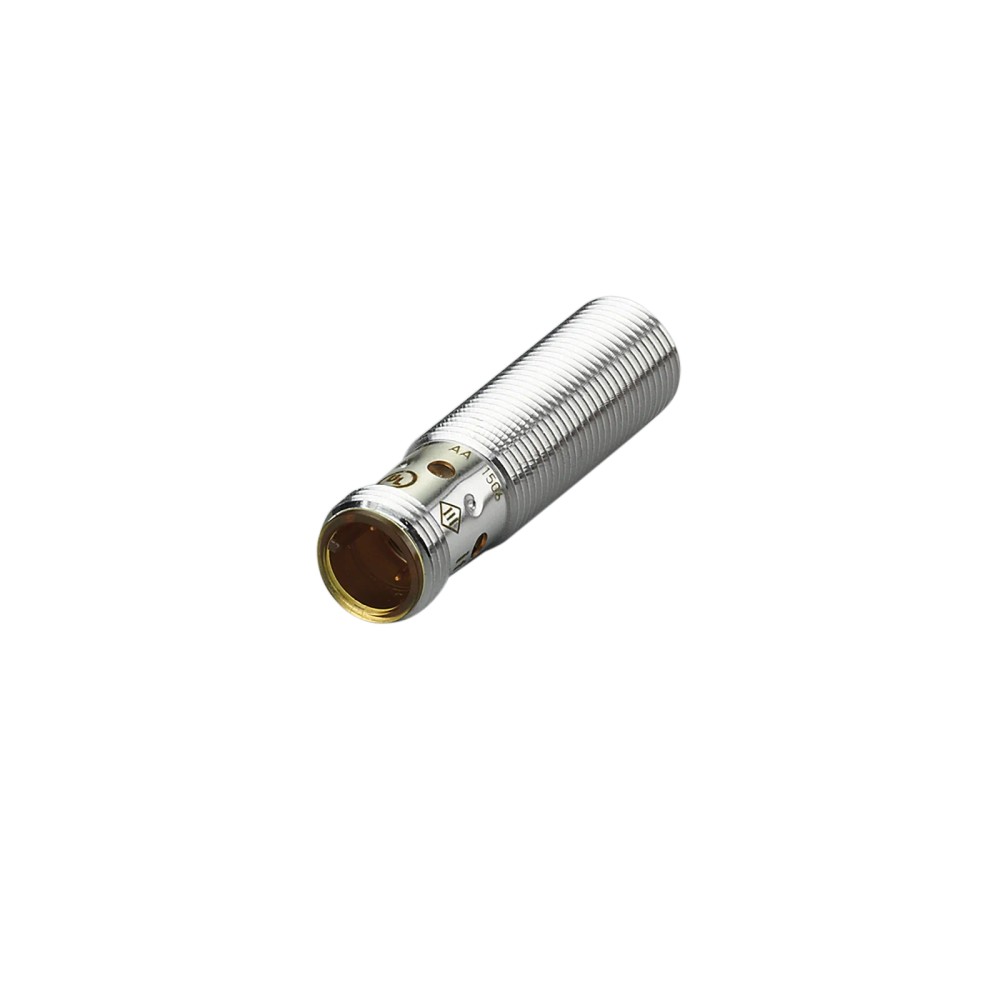

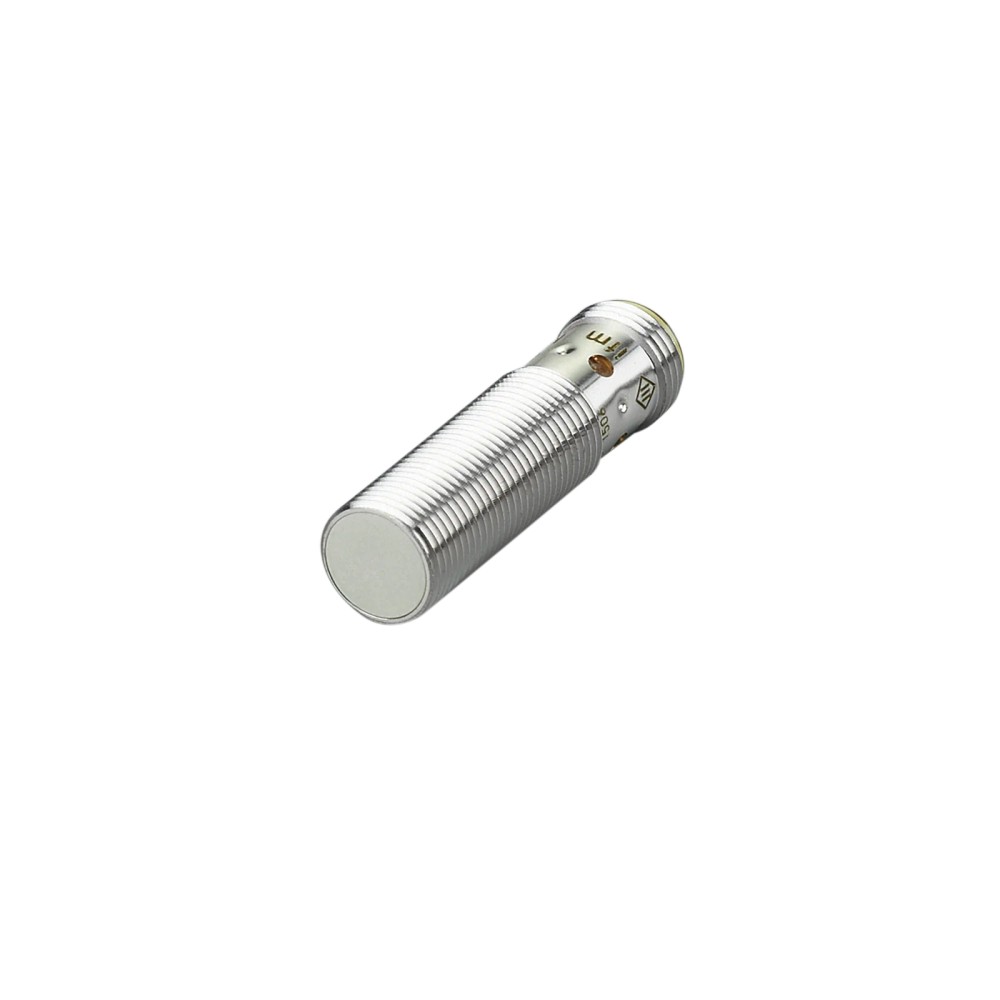

Imagem meramente ilustrativa

R$ 638,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS297
EAN: 4021179295093
NCM do produto: 85365090

Destaques do Produto Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Rosca

M12 x 1

Saída

PNP

Alcance

4 mm

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

O sensor indutivo IFS297 da IFM é um dispositivo de automação de alto desempenho, ideal para detecção sem contato de peças metálicas. Com construção robusta em aço inoxidável M12, oferece um alcance de 4 mm e fator de correção 1 para todos os metais. É amplamente utilizado em ambientes industriais exigentes devido à sua alta frequência de comutação e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de saída	PNP
Distância de detecção	4 mm
Dimensões	M12 x 1 / L = 45 mm
Conexão	Conector M12
Frequência de comutação	2000 Hz
Proteção	IP65/IP66/IP67/IP68/IP69K
Material	Aço Inoxidável 1.4404
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e processamento de materiais.
Ambientes com uso de fluidos refrigerantes e lubrificantes.
Aplicações em armazéns frigoríficos devido à faixa de temperatura estendida.

⚠ Considere outro se precisa de:

Aplicações com presença de detritos magnéticos massivos que possam interferir no campo de 300 mT.
Montagem em locais onde a temperatura exceda o limite operacional de 85 °C.
Uso em ambientes com risco de impacto mecânico frontal superior às especificações de resistência a choques.

APLICAÇÕES E USO

Automação de linhas de montagem industrial.
Monitoramento de presença em processos de transporte de materiais.
Uso em ambientes com fluidos de corte ou refrigerantes agressivos.
Aplicações em câmaras frigoríficas devido à ampla faixa de temperatura.

COMO ESCOLHER

Antes de comprar o IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm, verifique estes pontos:

Quando escolher este modelo

Ideal para aplicações que exigem detecção consistente em diferentes tipos de metais (ferrosos e não ferrosos) devido ao fator de correção 1 e alta proteção contra ambientes úmidos.

Quando buscar alternativa

Se a aplicação exigir detecção a distâncias superiores a 4 mm ou se a lógica do CLP exigir uma saída NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	4 mm	Distância nominal de comutação em instalação embutida.
Tipo de montagem	Embutido	Pode ser instalado nivelado com o metal circundante.

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida para operação estável.
Saída	PNP / Normalmente Aberto	Configuração da lógica de sinal de saída.
Frequência de comutação	2000 Hz	Capacidade máxima de alternância por segundo.

Dados Mecânicos
Material do invólucro	Aço inoxidável 1.4404	Alta resistência à corrosão (316L).
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Nível de vedação contra líquidos e poeira.

COMPATIBILIDADE

Comunicação

• Saída digital PNP (Sinal ON/OFF)

Conexões

Elétrica Conector M12 A-coded

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos (lavagem pesada)	✓	O invólucro em aço inox 316L e grau IP69K suporta jatos de alta pressão.
Detecção de objetos a 10 mm	✗	O alcance nominal é de 4 mm; a distância de trabalho é de apenas 3,24 mm.
Sistemas de controle 24V DC	✓	O sensor opera perfeitamente na faixa de 10-30V DC.

INSTALAÇÃO

Como instalar o IFS297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

Limpe a área de instalação para remover contaminantes.
Insira o sensor no furo de montagem ou suporte compatível M12.
Rosqueie as duas porcas de fixação incluídas para travar o sensor na posição desejada.
Conecte o cabo M12 ao conector do sensor, garantindo o aperto correto.
Verifique o acendimento do LED amarelo de status ao energizar.
Realize o ajuste fino de distância, garantindo que o objeto passe dentro da zona de 0...3,24 mm.

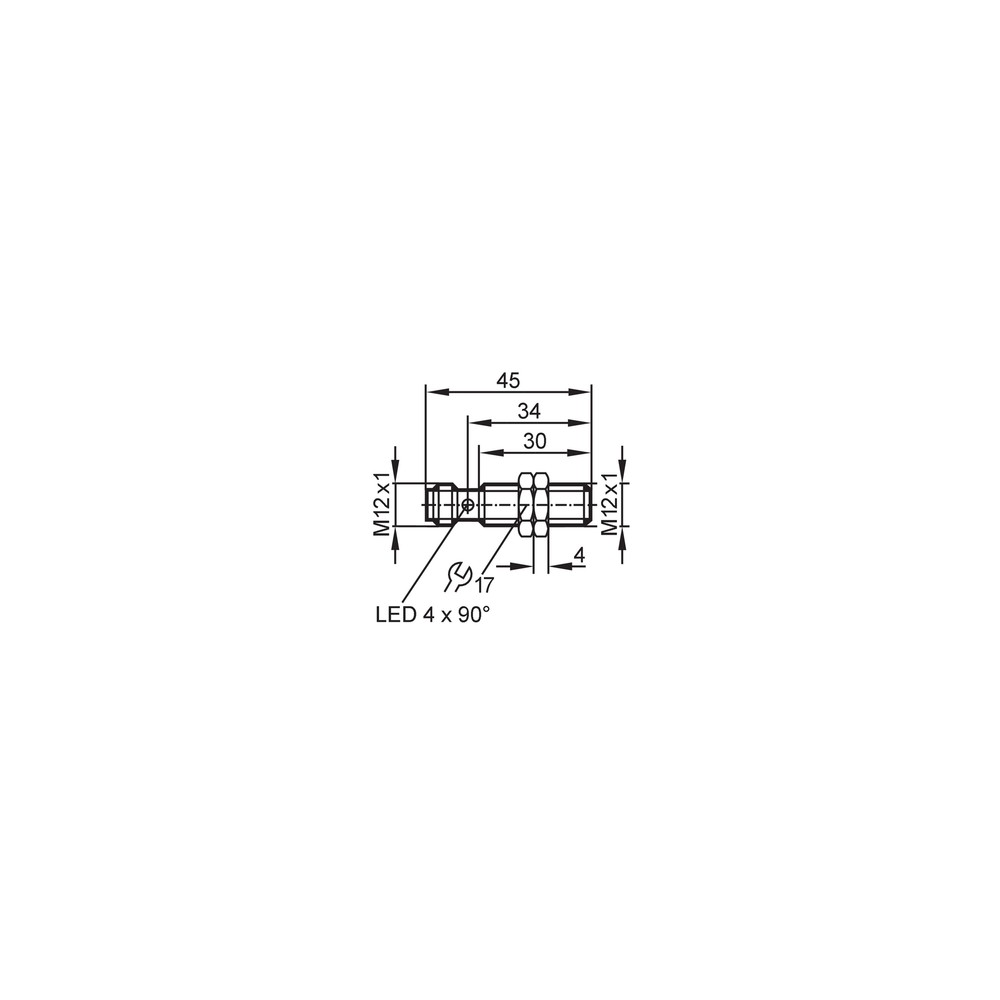

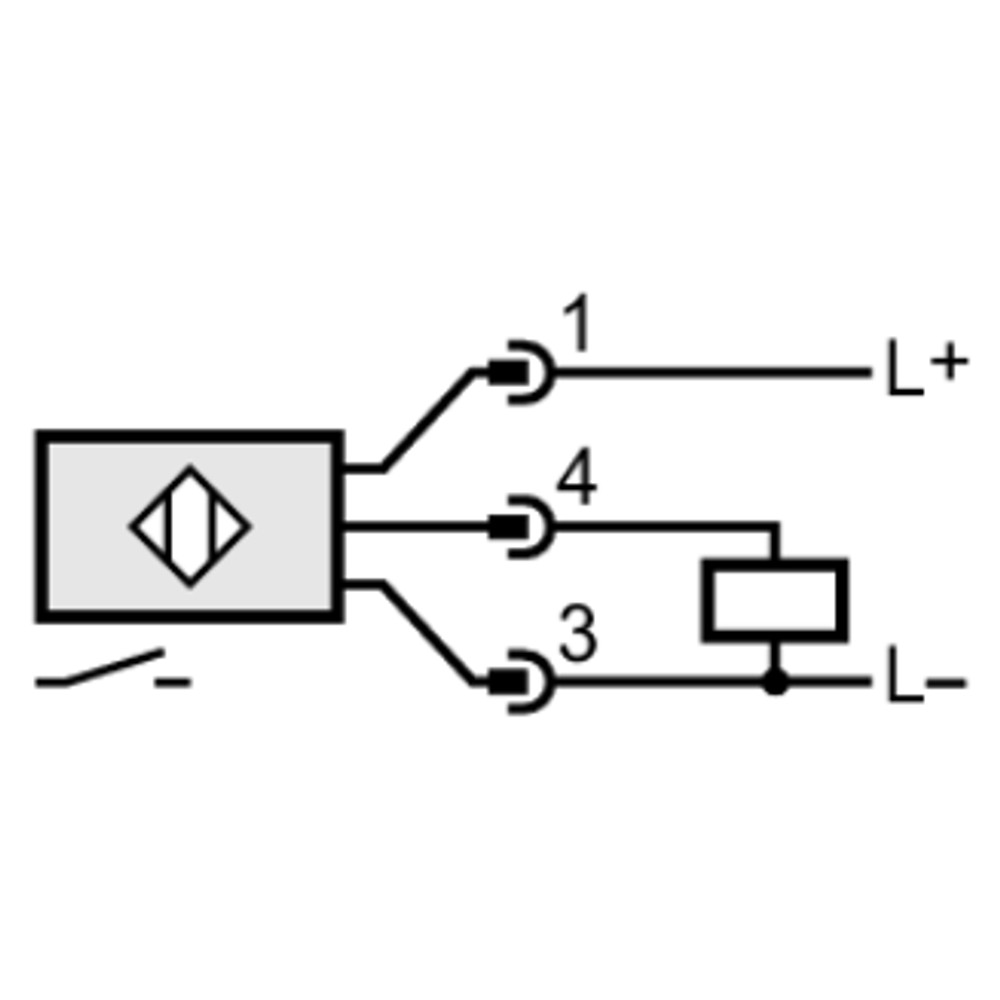

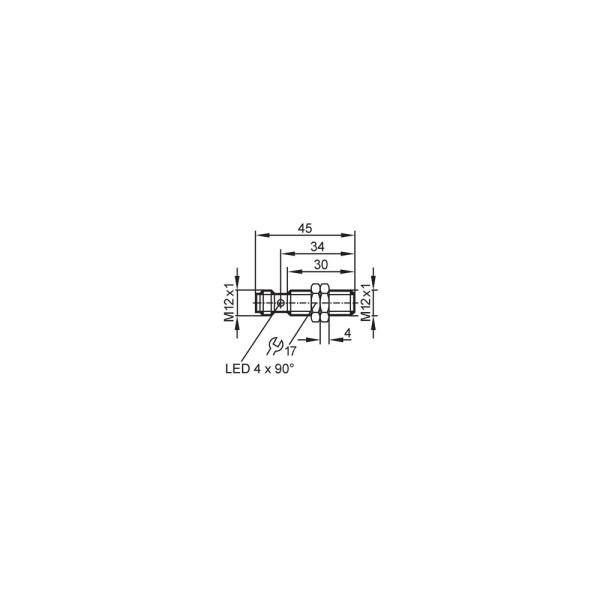

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na detecção do objeto.	Objeto fora da zona de alcance ou desalinhado.	Verifique se a distância entre a face do sensor e o objeto está abaixo de 3,24 mm.
Sensor não comuta ou LED apagado.	Tensão fora da faixa nominal.	Meça a tensão nos pinos do conector M12 (deve estar entre 10 e 30V DC).
Saída desativada por proteção.	Curto-circuito na carga.	Verifique a continuidade e isolamento da fiação de carga.
Comutação errática.	Interferência eletromagnética externa.	Certifique-se de que o cabo do sensor não está paralelo a cabos de alta potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFS297 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFS297 e qual sua principal função?

Este é um sensor indutivo M12 da IFM, modelo IFS297, projetado para detecção sem contato de objetos metálicos em ambientes industriais, com alcance de 4 mm e saída PNP.

O que vem na embalagem além do sensor?

Ele acompanha duas porcas de fixação em aço inoxidável para montagem do invólucro roscado M12.

Em quais condições o IFS297 não deve ser instalado?

O sensor não deve ser utilizado em aplicações que excedam a temperatura de 85 °C ou que demandem uma distância de detecção superior a 4 mm nominais.

Posso usar este sensor para detectar objetos plásticos?

Embora possua fator de correção 1 para diversos metais, ele não é projetado para detectar objetos não metálicos, como plásticos ou madeira.

O sensor parou de funcionar. O que devo verificar?

Se o LED de status não acender ou a saída não comutar, verifique a tensão de alimentação (10-30V DC) e a integridade da conexão do cabo M12.

O que causa falhas intermitentes na detecção?

Sintomas de intermitência podem indicar mau contato no conector ou interferência eletromagnética; verifique se a blindagem está conforme as normas EMC listadas no datasheet.

Por que escolher este modelo em vez de um sensor indutivo comum?

O IFS297 oferece uma vantagem técnica com seu 'Fator de Correção = 1', garantindo o mesmo alcance de detecção para diversos metais, ao contrário de sensores indutivos padrão que perdem sensibilidade com metais não ferrosos.

Devo comprar este modelo com conector ou um sensor com cabo fixo?

Este modelo é uma unidade única de sensoriamento. A escolha entre este e um sensor com cabo integrado depende da necessidade de manutenção rápida e flexibilidade de cablagem.

Quais os cuidados essenciais na instalação?

A instalação requer alinhamento mecânico preciso para respeitar a distância de trabalho de até 3,24 mm, evitando colisões com o objeto detectado.

Qual a procedência e suporte do equipamento?

Este produto é fabricado pela IFM, seguindo normas rigorosas de qualidade industrial; a garantia e suporte técnico seguem a política da empresa para componentes de automação.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo (VCC) para a carga. (Ref.: Saída de comutação)

Fator de Correção 1

Característica que permite detectar metais ferrosos e não ferrosos, como alumínio e cobre, à mesma distância. (Ref.: Fator de correção)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto. (Ref.: Histerese 3...15 %)

Montagem Embutida

Instalação onde a face ativa do sensor é nivelada com o material de suporte metálico sem perder o alcance nominal. (Ref.: Tipo de montagem)
