IFS290 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 10mm

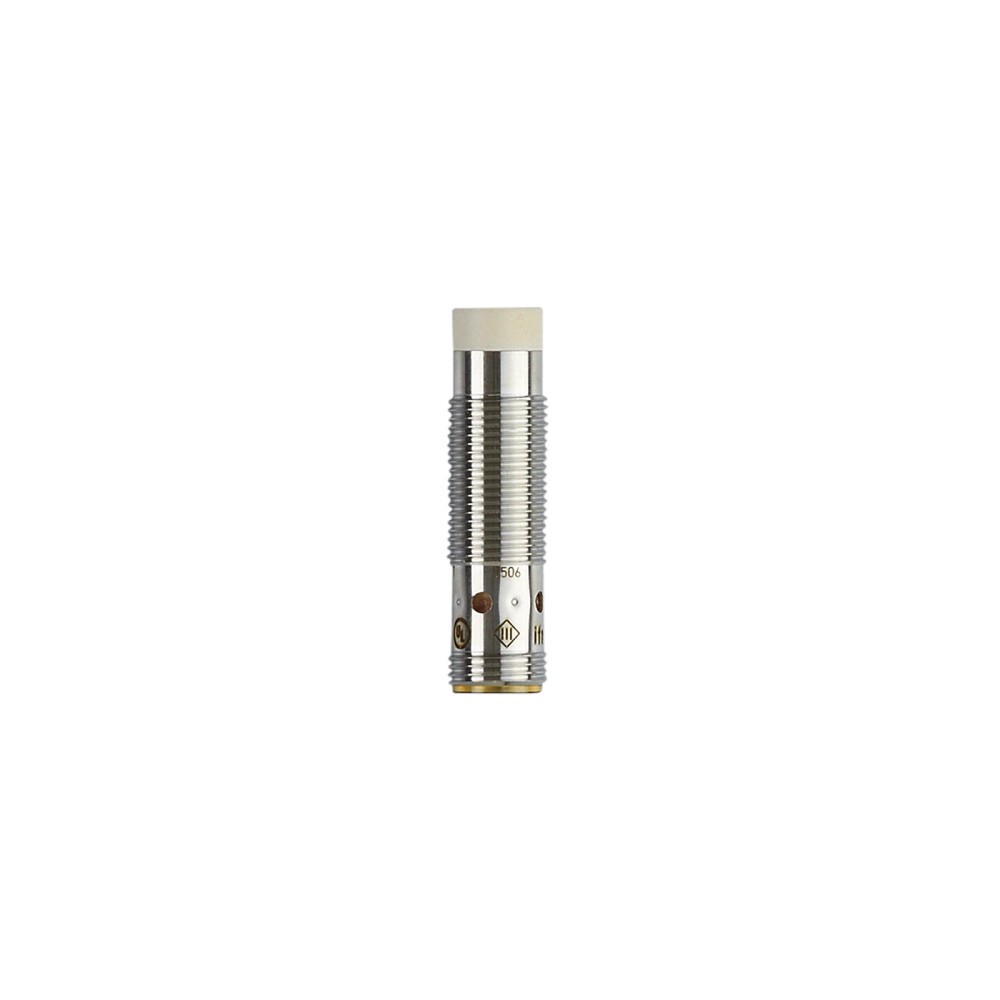

Imagem meramente ilustrativa

R$ 607,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS290
EAN: 4021179291446
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP /...mais

Fechar menu

Saiba mais sobre: "IFS290 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 10mm"

Destaques do Produto

Tipo de Saída

PNP / Normalmente Aberto

Dimensão

M12 x 1

Distância de detecção

10 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS290 - M12 PNP 10mm

O IFS290 é um sensor indutivo industrial de alta performance com invólucro M12 e tecnologia de detecção não embutida. Ele oferece um alcance de 10 mm com fator de correção 1, garantindo detecção uniforme para diversos metais. É a solução ideal para automação em ambientes industriais, incluindo aqueles expostos a fluidos de corte e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM Electronic
SKU	IFS290
Tipo de Saída	PNP / NO
Alcance	10 mm
Montagem	Não embutido
Conector	M12
Proteção	IP69K
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral
Máquinas móveis
Ambientes com fluidos refrigerantes e lubrificantes
Aplicações que exigem resistência a campos eletromagnéticos

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (devido à montagem não embutida)
Aplicações com tensões superiores a 30V DC
Ambientes com vibrações ou choques mecânicos que excedam os padrões EN 60068-2-6 e EN 60068-2-27

APLICAÇÕES E USO

Automação industrial e controle de máquinas.
Monitoramento de presença em linhas de montagem.
Uso em ambientes móveis e máquinas com lubrificantes.
Sistemas onde é necessária resistência a campos eletromagnéticos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS290 - M12 PNP 10mm, verifique estes pontos:

Escolha este modelo se:

Você precisa de um sensor de longo alcance (10 mm) em formato M12 com alta imunidade a campos magnéticos e compatibilidade total de materiais (fator 1).

Busque alternativa se:

Sua aplicação exige montagem embutida (faceada) no metal ou se a distância de detecção necessária for inferior a 10 mm em espaços muito reduzidos.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Função elétrica	PNP	Tipo de sinal de saída
Saída	Normalmente aberto	Estado do contato em repouso
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Consumo de corrente	< 20 mA	Consumo próprio

Detecção
Alcance de detecção	10 mm	Distância nominal de detecção
Tipo de montagem	não embutido	Requisito de instalação física
Fator de correção = 1	sim	Independência do material do alvo

Condições ambientais
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Resistência a fluidos e contaminantes
Temperatura ambiente	-40...85 °C	Limites operacionais de temperatura

COMPATIBILIDADE

Comunicação

• Não possui protocolo de rede (Sinal digital de comutação)

Conexões

Elétrica 1 x M12 (3 contatos)

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças em aço	✓	Possui fator de correção 1, detectando aço com máxima eficiência.
Ambiente com alta lavagem (IP69K)	✓	Construção robusta e certificada para jatos de alta pressão e temperatura.
Instalação faceada (embutida) em bloco metálico	✗	Sensor do tipo não embutido; a proximidade de metal nas laterais causará detecção falsa ou falha.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS290 - M12 PNP 10mm

Verifique se o local de montagem permite a fixação não embutida (distância lateral livre de metal).
Rosqueie o sensor no suporte de montagem utilizando as porcas de fixação fornecidas.
Posicione o sensor de modo que a face ativa fique a uma distância segura da zona de detecção máxima.
Conecte o cabo de controle M12 no sensor, garantindo o aperto correto do conector.
Verifique a pinagem do conector M12 antes de aplicar a alimentação.
Ligue a alimentação DC e valide o status pelos LEDs amarelos.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor acionado constantemente ou com sinal intermitente.	Objeto metálico muito próximo aos lados do sensor ou montagem embutida incorreta.	Verifique o espaçamento ao redor da face ativa conforme manual de montagem.
LED de status não acende ou indicação de falha no CLP.	Curto-circuito na carga de saída ou conexão incorreta.	Meça a continuidade do cabo e verifique se a corrente de carga não excede 100 mA.
Sensor inoperante.	Tensão de alimentação fora da faixa (10-30V DC).	Utilize um multímetro para verificar a tensão nos pinos do conector M12.
Perda de precisão ou detecção falsa.	Acúmulo excessivo de resíduos ferrosos na face ativa.	Limpe a face ativa do sensor e verifique a distância real de comutação.

DOCUMENTAÇÃO TÉCNICA

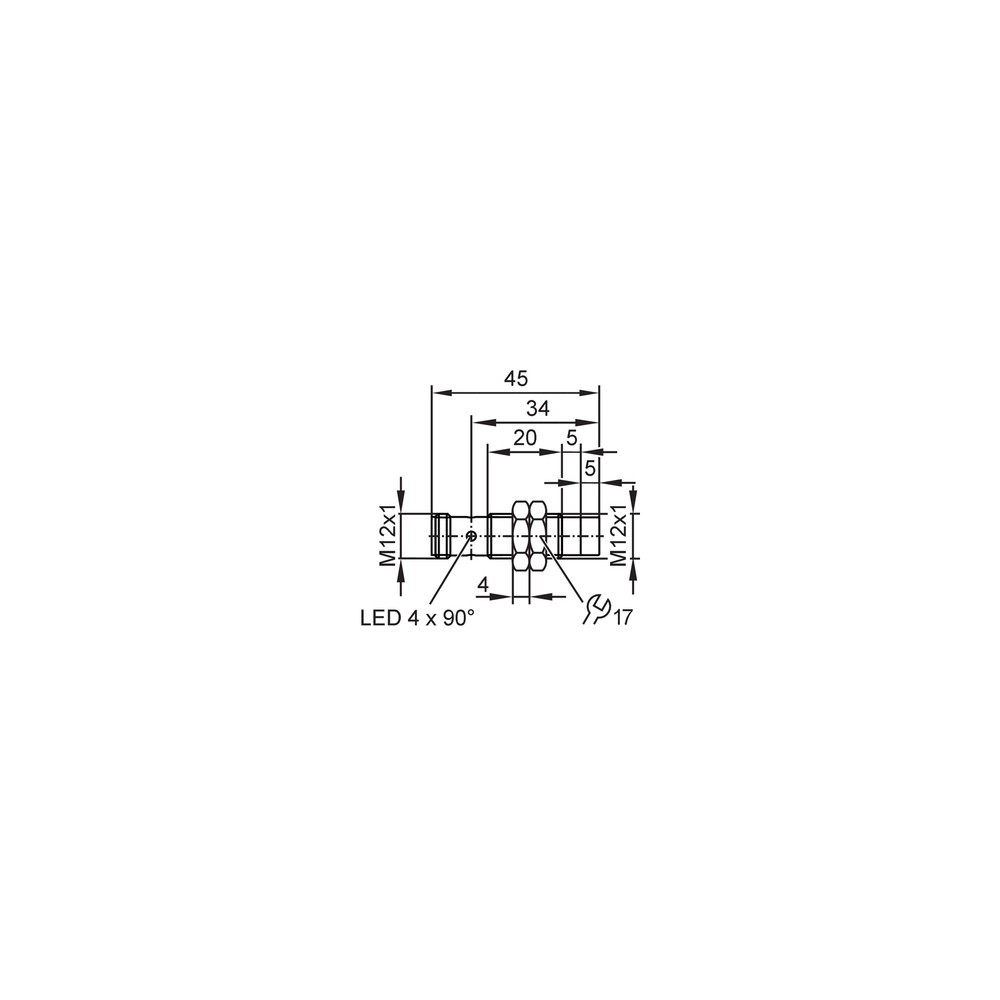

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFS290?

O IFS290 é um sensor indutivo da linha IFM, projetado para detecção de posição sem contato em automação industrial, operando com tecnologia PNP e alcance de 10 mm.

Este sensor é adequado para ambientes com presença de fluidos industriais?

Sim, ele é robusto, possuindo invólucro em latão com revestimento de bronze branco, o que garante alta resistência para ambientes industriais e uso com fluidos refrigerantes e lubrificantes.

Posso usar este sensor em qualquer montagem?

Este modelo possui alcance de 10 mm com montagem não embutida. Ele não deve ser utilizado em aplicações que exijam montagem embutida ou distâncias de detecção menores.

Quais as restrições de temperatura para o uso do IFS290?

O sensor não é indicado para ambientes com temperaturas que ultrapassem os limites de -40 a 85 °C, conforme as especificações técnicas de operação.

O que fazer se o sensor parar de indicar o status de chaveamento?

Se o LED não acende ou a saída não comuta, verifique se há tensão na alimentação (10-30V DC) e se a conexão M12 está firmemente encaixada.

O que significa o sensor não enviar sinal mesmo detectando o objeto?

Geralmente indica falta de alimentação ou curto-circuito na carga. Verifique se o cabo não está rompido e se a carga conectada respeita o limite de 100 mA.

Este sensor vem com cabo integrado ou conector?

Este modelo é uma unidade completa com conector M12. Se sua aplicação exige cabo fixo ou outra tecnologia de conexão, verifique outros modelos da série IFM, pois este é estritamente conectorizado.

Devo escolher este modelo ou um sensor com cabo fixo?

A escolha depende da sua necessidade de instalação. O IFS290 oferece a flexibilidade do conector M12, ideal para substituições rápidas (MRO) em comparação a modelos com cabo fixo.

Como garantir o correto funcionamento da distância de detecção?

O sensor requer montagem não embutida para atingir a distância nominal. Certifique-se de que o espaço ao redor da face ativa esteja livre de metal, conforme orientações de montagem não faceada.

Quem é o fabricante e qual a procedência do sensor?

A IFM ELECTRONIC LTDA. é a fabricante e fornecedora oficial. A compra garante o fornecimento do produto original com emissão de nota fiscal direta da fábrica.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece tensão positiva (positivo da alimentação) quando o sensor é ativado. (Ref.: Função elétrica)

Montagem não embutida

Característica construtiva onde o sensor exige uma zona livre de metal ao redor da face ativa para operar corretamente. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, aqui especificada entre 3 e 15%. (Ref.: Histerese)

Fator de correção = 1

Indica que o sensor detecta diferentes metais (aço, alumínio, cobre, etc.) com a mesma distância de detecção. (Ref.: Fator de correção)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Grau de proteção)
