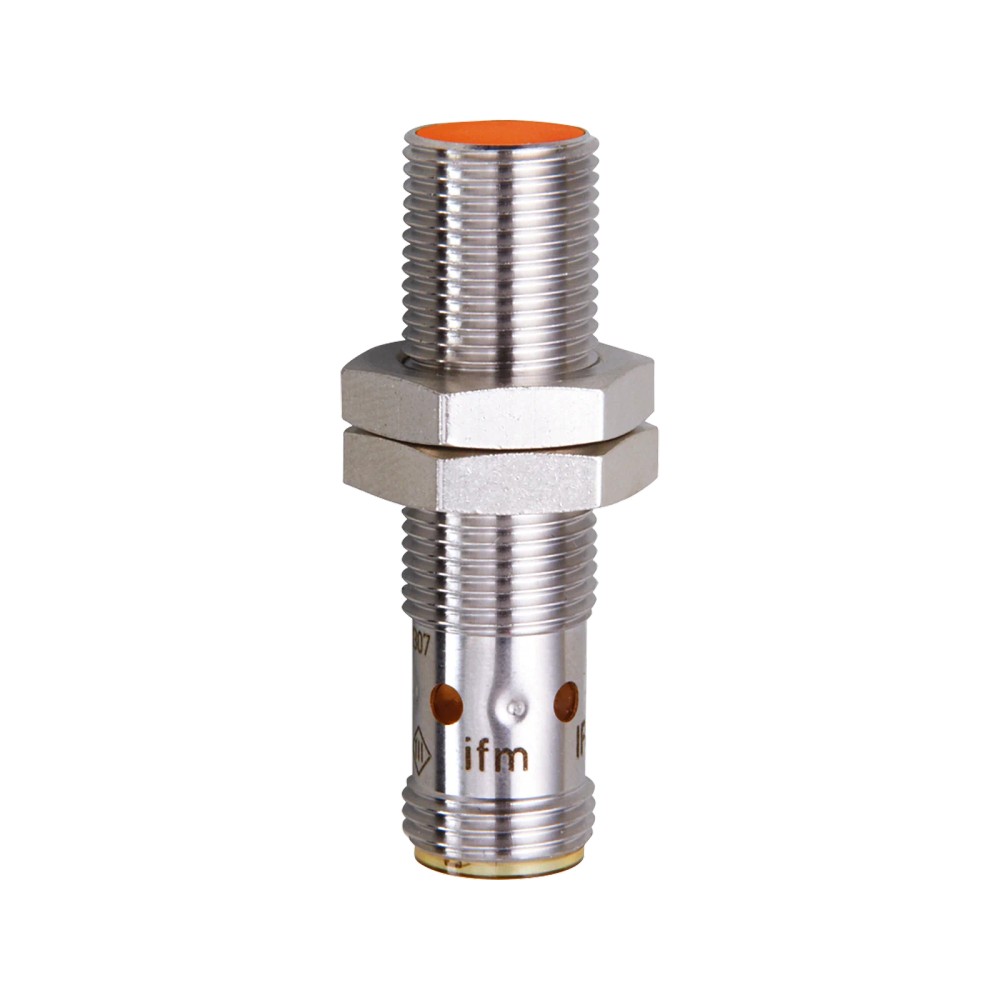

Sensor Indutivo IFM IFS260 M12 PNP 4mm

Pré-visualizar: IFS260 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

IFS260 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS260
EAN: 4021179276405
NCM do produto: 85365090

Destaques do Produto Saída PNP normalmente...mais

Fechar menu

Saiba mais sobre: "IFS260 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Saída

PNP normalmente fechada

Alcance nominal

4 mm

Tipo de montagem

Embutida

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS260, M12 x 1, PNP normalmente fechado, alcance de detecção de 4 mm

O IFM IFS260 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente fechada, alcance de detecção nominal de 4 mm e instalação embutida. Sua conexão elétrica é M12 de 3 contatos, e a frequência de comutação é de 700 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	4 mm
Montagem	Embutida
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos
Frequência de comutação	700 Hz
Proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K
Temperatura ambiente	-40...85 °C
Dimensões	M12 x 1; comprimento de 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação industrial.
Instalações que exijam sensor roscado M12 x 1, montagem embutida e alcance nominal de 4 mm.
Aplicações compatíveis com saída PNP normalmente fechada, alimentação de 10...30 V DC e conexão M12 de 3 contatos.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e que requeiram um dos graus de proteção especificados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou saída normalmente aberta; a ficha identifica este modelo como PNP normalmente fechado.
Não selecionar quando a alimentação disponível estiver fora de 10...30 V DC.
Não presumir detecção de materiais não metálicos: trata-se de um sensor indutivo, e a ficha não especifica detecção desses materiais.
Não tratar o alcance de 4 mm como distância garantida para todos os metais; a ficha informa fatores de correção diferentes conforme o material.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em automação industrial, incluindo aplicações industriais e móveis.
Aplicação comprovada pela ficha: uso em ambientes com fluidos refrigerantes e lubrificantes; conferir a instalação completa e a vedação da conexão para atender às condições ambientais.
Possibilidade de uso inferida: detecção de posição ou presença de alvos metálicos em máquinas, desde que o controlador aceite PNP normalmente fechado e o alvo respeite os fatores de correção e a distância de trabalho.
Limitação: não há na ficha confirmação de detecção de alvos não metálicos nem protocolo de comunicação digital.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS260, M12 x 1, PNP normalmente fechado, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFS260

Quando a aplicação requer detecção indutiva, montagem embutida, alcance nominal de 4 mm, saída PNP normalmente fechada e alimentação de 10...30 V DC. Confirme também o espaço para corpo M12 x 1 com 45 mm de comprimento.

Procure outra configuração

Se o circuito requer NPN, saída normalmente aberta, alcance diferente ou outra tensão de alimentação, procure uma versão cujas características elétricas correspondam ao sistema. Esses requisitos não correspondem à configuração descrita para o IFS260.

Valide o material do alvo

O alcance nominal é 4 mm e o fator de correção informado varia por material: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Considere essa variação ao dimensionar a distância de detecção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IFS260	Identificação do produto conforme anúncio e ficha.
Fabricante	IFM	Marca indicada no anúncio.
SKU / part number	IFS260	Código de identificação do modelo.
GTIN	4021179276405	Identificador comercial informado na ficha.
Aplicação informada	Aplicações industriais, móveis e com fluidos refrigerantes e lubrificantes; automação industrial	Cenários de aplicação declarados na ficha.
Tipo de sensor	Indutivo	Tecnologia de detecção indicada pelo fabricante.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Consumo de corrente da saída	Não especificado além da corrente máxima constante de saída	A ficha informa separadamente a corrente máxima constante da saída de chaveamento DC.

Saídas e chaveamento
Função elétrica	PNP	Tipo de saída de chaveamento.
Função da saída	Normalmente fechada	Estado de saída declarado na ficha.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Detecção e precisão / desvios
Alcance de detecção	4 mm	Alcance nominal informado.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados para Sr.
Distância de trabalho	0...3,24 mm	Faixa de distância de trabalho informada.
Histerese	3...15 % de Sr	Faixa percentual relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção — aço	1	Fator de correção por material indicado na ficha.
Fator de correção — aço inoxidável	0,7	Fator de correção por material indicado na ficha.
Fator de correção — latão	0,5	Fator de correção por material indicado na ficha.
Fator de correção — alumínio	0,4	Fator de correção por material indicado na ficha.
Fator de correção — cobre	0,3	Fator de correção por material indicado na ficha.

Conexões e construção mecânica
Designação da rosca	M12 x 1	Dimensão mecânica do invólucro roscado.
Comprimento	45 mm	Comprimento informado para o corpo do sensor.
Tipo de montagem	Embutida	Configuração de instalação declarada.
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Descrição da conexão elétrica na ficha; consultar datasheet para pinagem.
Número de fios	3	Quantidade declarada no anúncio.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT laranja	Material especificado para a face ativa.
Material da janela de LEDs	PEI	Material especificado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material especificado para as porcas.
Material incluído	2 porcas de fixação	Conteúdo incluído informado na ficha.
Peso	24,7 g	Peso declarado no conjunto de atributos do produto.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura de operação indicada.
Grau de proteção	IP 65, IP 66, IP 67, IP 68 e IP 69K	Graus de proteção informados na ficha; a adequação depende das condições de instalação e do conector utilizado.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques por direção em cada um dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques por direção em cada um dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.

EMC e certificações
ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio de descarga eletrostática informados.
HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio informado.
Burst	EN 61000-4-4; 2 kV	Nível de ensaio informado.
AF com fio	EN 61000-4-6; 10 V	Nível de ensaio informado.
Emissão	EN 55011 classe B	Classe declarada na ficha.
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação UL registrados na ficha; observar a faixa Ta própria desta informação.
MTTF	1134 anos	Valor informado na ficha; não representa garantia de vida útil individual.

Displays e elementos de operação
Indicação de estado	4 LEDs amarelos de status de chaveamento	Elementos de indicação declarados.
Software embarcado incluído	Não	Informação indicada na ficha.

Dados comerciais e de embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado na ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características especiais registradas no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; a saída é de chaveamento PNP, normalmente fechada.

• A saída de chaveamento DC opera com frequência de comutação de 700 Hz.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados; sensor de 3 fios. Alimentação de 10...30 V DC. Saída PNP normalmente fechada. Verifique a atribuição dos pinos no datasheet antes da ligação; não é especificada aqui uma pinagem por cor de fio.

Processo Não possui conexão de processo para fluido informada. A interface mecânica é um invólucro roscado M12 x 1, comprimento de 45 mm, para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente fechada e alimentação de 10...30 V DC	✓	Essas características correspondem à saída e à tensão de operação informadas para o sensor; confirme a configuração elétrica do controlador.
Entrada que requer sinal NPN ou normalmente aberto	✗	A ficha especifica saída PNP normalmente fechada, não NPN nem normalmente aberta.
Aplicação com distância nominal de detecção de até 4 mm para alvo de aço	✓	O alcance nominal informado é 4 mm; o fator de correção para aço é 1. A montagem e as condições reais devem ser consideradas.
Alvo de aço inoxidável, latão, alumínio ou cobre posicionado como se tivesse o mesmo alcance do aço	✗	A ficha informa fatores de correção inferiores a 1 para esses materiais: 0,7, 0,5, 0,4 e 0,3, respectivamente.
Instalação com conexão mecânica roscada M12 x 1 e espaço para corpo de 45 mm	✓	As dimensões mecânicas informadas são M12 x 1 e comprimento de 45 mm; isso não confirma compatibilidade elétrica do conector.
Ambiente com temperatura fora de -40...85 °C	✗	A temperatura ambiente especificada para o produto é de -40...85 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS260, M12 x 1, PNP normalmente fechado, alcance de detecção de 4 mm

Confirme no projeto que a entrada do controlador aceita sinal PNP normalmente fechado e que a alimentação está entre 10 e 30 V DC.
Verifique o espaço disponível para o corpo roscado M12 x 1, com comprimento de 45 mm, e para a conexão elétrica.
Instale o sensor na configuração embutida indicada, respeitando as instruções do fabricante e a geometria da aplicação.
Posicione o alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material detectado.
Realize a ligação pelo conector M12 de codificação A e consulte o datasheet para confirmar a pinagem antes de energizar.
Após a ligação, verifique a comutação no controlador e a indicação de status pelos LEDs do sensor.

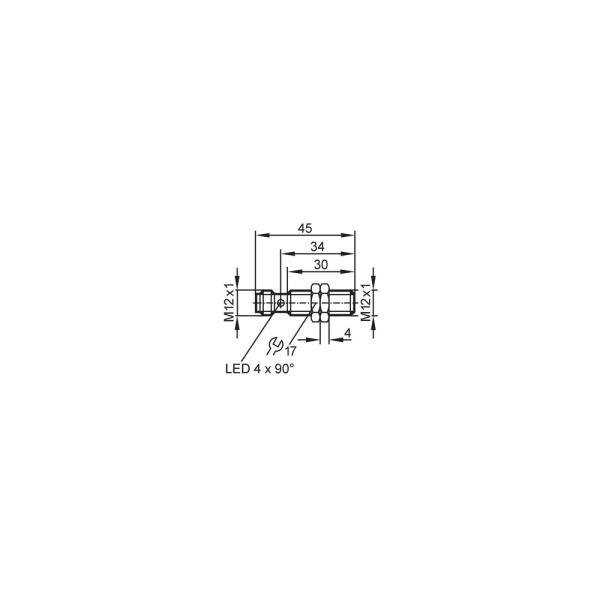

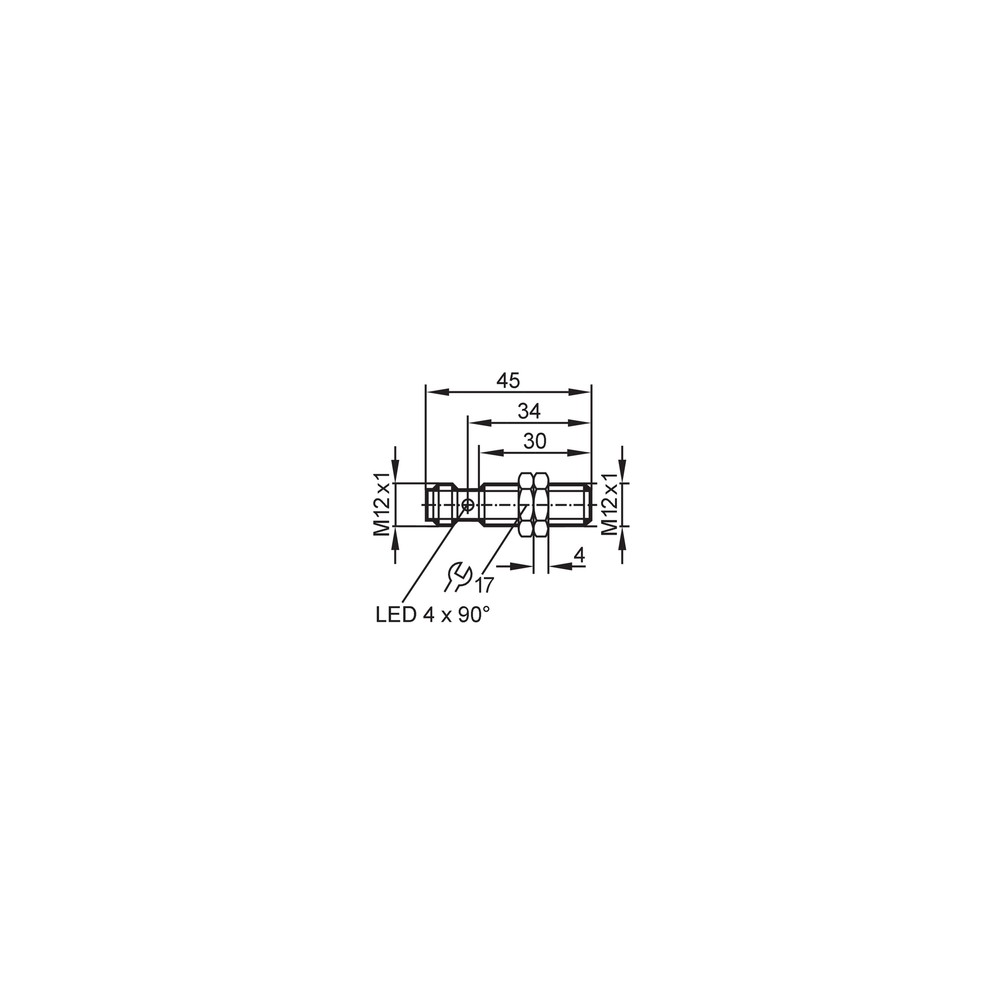

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre a entrada do controlador e a saída PNP normalmente fechada, alimentação fora da faixa especificada ou ligação incorreta.	Confirme a tensão entre 10 e 30 V DC, revise a configuração PNP normalmente fechada da entrada e confira a pinagem no datasheet.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo pode ter fator de correção inferior a 1, ou o alvo pode estar fora da distância de trabalho indicada.	Identifique o material e compare seu fator de correção com os valores da ficha; meça a posição do alvo e consulte a distância de trabalho de 0...3,24 mm.
O sinal de saída permanece em um estado inesperado.	A lógica normalmente fechada pode não corresponder à interpretação do controlador, ou pode haver erro na ligação.	Compare o estado esperado da entrada com a função PNP normalmente fechada e confira a pinagem usando o datasheet do fabricante.
A leitura fica instável ou não acompanha a frequência esperada.	A frequência do evento pode exceder os 700 Hz especificados ou a instalação pode não manter o alvo na distância de trabalho.	Meça a frequência dos eventos de detecção e confira a posição do alvo e a montagem do sensor antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IFS260 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS260 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Sua configuração é PNP normalmente fechada, com montagem embutida e alcance nominal de 4 mm.

O IFS260 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP normalmente fechada e alimentação de 10...30 V DC. A ficha não informa um protocolo de comunicação digital.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Ele serve para detectar plástico ou outros materiais não metálicos?

A ficha identifica o IFS260 como sensor indutivo e não especifica detecção de materiais não metálicos. Para essa necessidade, confirme a tecnologia de detecção apropriada com o fabricante.

Posso usar o IFS260 se meu circuito exige saída NPN ou normalmente aberta?

Não conforme a configuração informada: este modelo tem saída PNP normalmente fechada. Procure uma versão que corresponda à entrada e à lógica do circuito.

O sensor acende, mas o controlador não recebe o sinal: o que devo verificar?

Verifique se a entrada aceita PNP normalmente fechado, se a alimentação está entre 10 e 30 V DC e se a pinagem foi ligada conforme o datasheet. A indicação luminosa não confirma, por si só, a compatibilidade da entrada.

A distância de detecção ficou menor em um alvo de metal diferente do aço; o sensor está com defeito?

Não necessariamente: a ficha apresenta fatores de correção menores para aço inoxidável, latão, alumínio e cobre do que para aço. Confira o material, a distância de trabalho e a posição do alvo antes de substituir o sensor.

É melhor comprar o sensor avulso ou procurar um kit?

A ficha descreve o produto como uma unidade e informa duas porcas de fixação incluídas. Não há kit especificado; confira a lista de materiais da instalação para identificar eventuais componentes adicionais necessários.

Como escolho entre o IFS260 e outro sensor indutivo?

Compare primeiro tipo de saída, lógica normalmente fechada ou aberta, tensão, alcance, montagem e conexão. O IFS260 é PNP normalmente fechado, opera com 10...30 V DC, tem alcance nominal de 4 mm e montagem embutida.

Como devo instalar e confirmar a ligação do IFS260?

Use o desenho para conferir o espaço mecânico e consulte o datasheet para verificar a pinagem do conector M12 antes de energizar. Depois, confirme a comutação na entrada do controlador e a indicação de status pelos LEDs.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado para detecção indutiva; a ficha não declara detecção de materiais não metálicos. (Ref.: tipo de sensor)

PNP

Tipo de saída de chaveamento informado para o sensor; deve corresponder à entrada do controlador. (Ref.: função elétrica)

Normalmente fechada

Configuração da saída declarada na ficha; considere essa lógica ao interpretar o estado do sinal. (Ref.: função da saída)

Distância real de comutação indicada na ficha como 4 ± 10 %. (Ref.: distância real de comutação Sr)

Montagem embutida

Configuração de montagem especificada para o sensor. (Ref.: tipo de montagem)
