- Referência do fabricante: IFS256
- EAN: 4021179276368
- NCM do produto: 85365090
Destaques do Produto
Tipo de Montagem...mais
Saiba mais sobre: "IFS256 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NA 2m"
Destaques do Produto
Tipo de Montagem
Embutido
Alcance de Detecção
4 mm
Saída Elétrica
PNP
Tensão de Operação
10-30 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

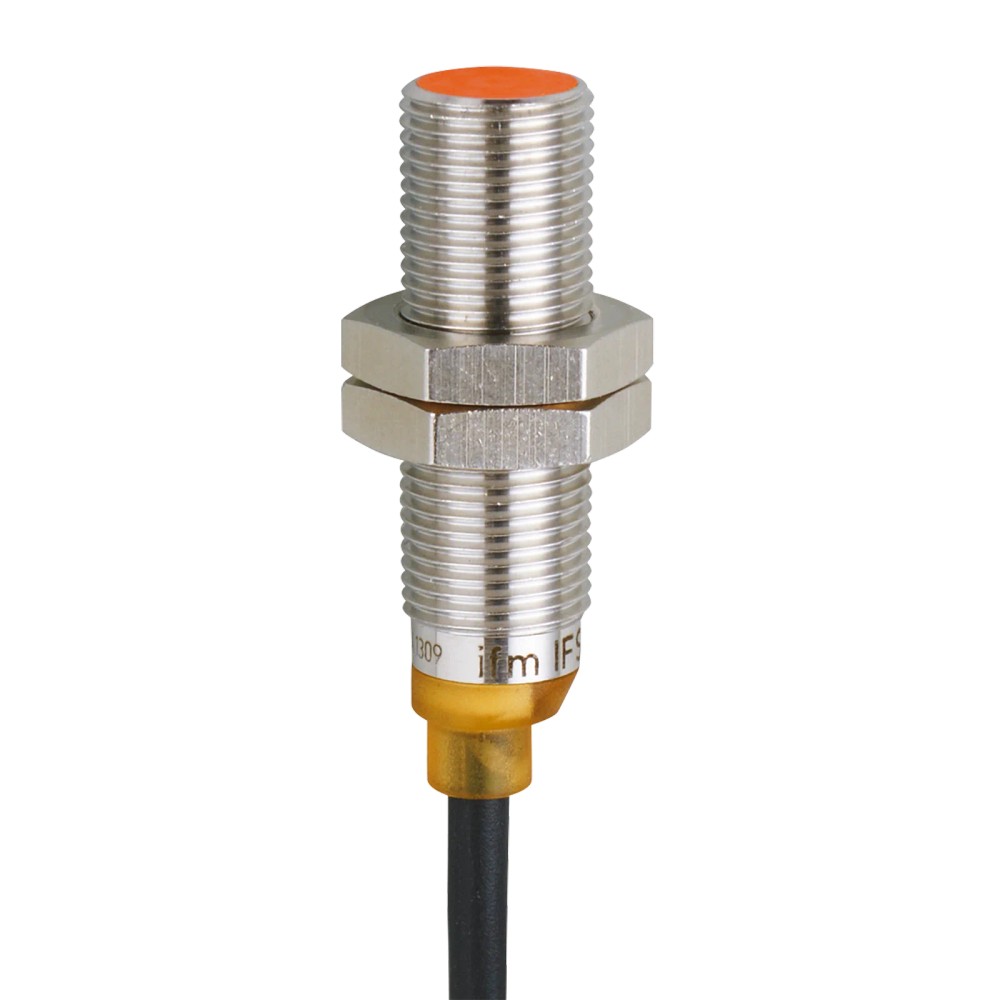

Sobre o Sensor Indutivo ifm IFS256 M12 4mm PNP NA 2m
O IFS256 é um sensor indutivo de proximidade, compacto e robusto, ideal para a detecção confiável de objetos metálicos em linhas de automação industrial. Possui alcance de detecção de 4 mm, saída PNP normalmente aberta e invólucro M12. Com alto grau de proteção IP69K, é resistente a condições severas como jatos de água e fluidos refrigerantes.
PRINCIPAIS ESPECIFICAÇÕES
| Referência | IFS256 |
| Marca | ifm |
| Conexão | Cabo PUR 2m |
| Saída | PNP - NA |
| Distância | 4 mm |
| Montagem | Embutida |
| Dimensão | M12 |
| Proteção | IP69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Linhas de montagem automotiva e industrial.
- Monitoramento de posição em máquinas-ferramenta com fluidos refrigerantes.
- Ambientes com alta necessidade de limpeza (IP69K).
- Detecção de peças metálicas ferrosas e não ferrosas (com ajuste de fator de correção).
⚠ Considere outro se precisa de:
- Detecção de objetos não metálicos (plástico, papel, madeira, cerâmica).
- Ambientes com temperatura ambiente superior a 85 °C.
- Aplicações que exigem distância de detecção superior a 4 mm.
- Instalação em áreas com vibrações mecânicas extremas sem suporte de amortecimento.
APLICAÇÕES E USO
- Automação industrial e linhas de montagem.
- Equipamentos móveis onde é necessária resistência mecânica.
- Máquinas operatrizes com presença de óleos, lubrificantes e fluidos refrigerantes.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo ifm IFS256 M12 4mm PNP NA 2m, verifique estes pontos:
Escolha o IFS256 se:
Você precisa de um sensor de 12mm compacto com montagem embutida para detectar metais em ambientes industriais com presença de lubrificantes, exigindo alta vedação (IP69K) e cabo fixo de 2 metros.
Considere outra opção se:
Sua aplicação exige detecção de materiais não metálicos (use sensores capacitivos), distâncias superiores a 4mm (busque sensores de alcance estendido), ou requer uma conexão rápida via conector M12 (busque modelos ifm com conector).
ESPECIFICAÇÕES TÉCNICAS
| Detecção | ||
|---|---|---|
| Tipo de produto | Sensor indutivo | Classificação funcional |
| Alcance de detecção | 4 mm | Distância nominal de detecção |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 DC V | Faixa de alimentação permitida |
| Saída de comutação | PNP | Tipo de saída elétrica |
| Função de saída | Normalmente aberto | Estado da saída sem detecção |
| Frequência de comutação | 700 Hz | Velocidade máxima de comutação DC |
| Condições ambientais | ||
|---|---|---|
| Grau de proteção | IP 65; IP 66; IP 67; IP 68; IP 69K | Estanqueidade contra sólidos e líquidos |
| Temperatura ambiente | -40...85 °C | Condições operacionais de temperatura |
| Dados mecânicos | ||
|---|---|---|

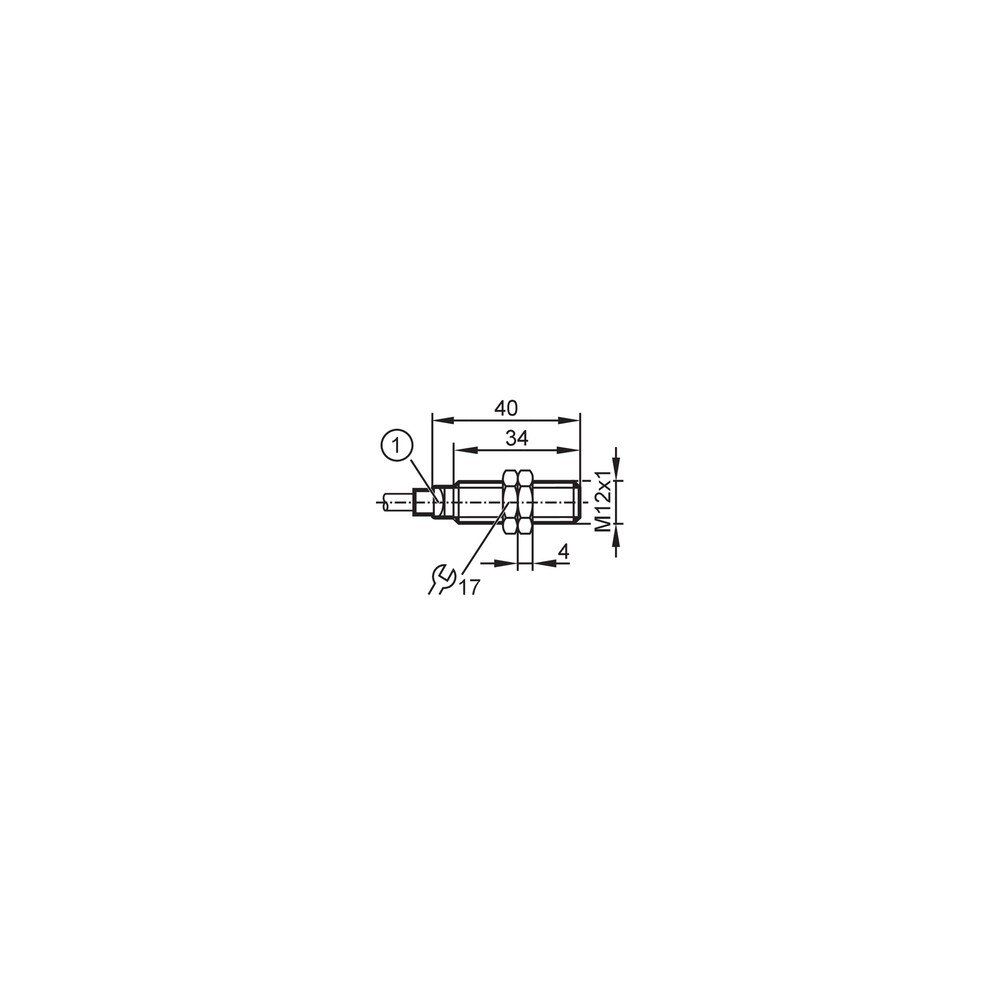

| Dimensões | M12 x 1 / L = 40 mm | Formato construtivo e comprimento |
| Conexão | Cabo PUR 2m | Interface de conexão elétrica |
COMPATIBILIDADE
Comunicação
• Digital 24V DC PNP
Conexões
Elétrica
Cabo PUR, 3 fios
Processo
Rosca M12 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente de lavagem industrial (alta pressão) | ✓ | O sensor possui grau de proteção IP69K, suportando jatos de alta pressão. |
| Detecção de objetos de alumínio | ✓ | O sensor detecta metais, porém deve-se considerar o fator de correção de 0,4 para alumínio. |
| Uso em sistemas de segurança de máquinas | ✗ | Este é um sensor de detecção de posição padrão e não possui certificação para circuitos de segurança críticos. |
INSTALAÇÃO
Como instalar o Sensor Indutivo ifm IFS256 M12 4mm PNP NA 2m
- Verifique a integridade do cabo de 2 metros e da face ativa antes da instalação.
- Posicione as porcas de fixação no corpo rosqueado M12 do sensor.
- Insira o sensor no furo de montagem, respeitando a profundidade recomendada para montagem embutida.
- Ajuste a distância entre a face ativa e o objeto metálico dentro do limite de detecção (0 a 3,24 mm).
- Realize o aperto das porcas de fixação para garantir estabilidade mecânica sem exceder o torque recomendado.
- Conecte os fios conforme o diagrama de cores padrão (Castanho: 10-30V DC, Azul: GND, Preto: Saída PNP).
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O LED de status não acende e o sensor não comuta. | Falha na fonte de alimentação ou rompimento do cabo. | Verificar a tensão de 10-30V DC no cabo de conexão com um multímetro. |
| O sensor não detecta o objeto. | Alvo metálico fora da distância de trabalho ou desalinhado. | Confirmar se a distância entre o objeto e a face do sensor está dentro do limite de 0 a 3,24 mm. |
| Comutação falsa ou indicação contínua de presença. | Acúmulo de partículas metálicas na face ativa. | Limpar a face ativa do sensor e observar se a falha persiste. |
| Sinal intermitente ou ruído na saída. | Interferência eletromagnética (EMC) no cabo de sinal. | Verificar se o cabo está roteado longe de cabos de potência ou motores, seguindo boas práticas de instalação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IFS256 e para que serve?
O IFS256 é um sensor indutivo de proximidade, projetado para detectar objetos metálicos sem contato físico em aplicações industriais.
O que acompanha o produto na embalagem?
O sensor acompanha 2 porcas de fixação para instalação mecânica. Conectores ou suportes adicionais de montagem devem ser adquiridos separadamente.
O IFS256 pode detectar objetos de plástico ou madeira?
Não, este sensor é indutivo e opera baseando-se em campos eletromagnéticos, sendo ineficaz na detecção de materiais não metálicos como plásticos, madeira ou vidro.
Em quais situações este sensor não deve ser aplicado?
O sensor não é adequado para ambientes onde o alvo metálico se desloca a distâncias superiores a 4mm ou em locais com temperatura excedendo 85 °C.
O LED não acende. O que pode estar acontecendo?
Se o LED amarelo não acende mesmo com o alvo presente, verifique a continuidade da alimentação de 10-30V DC e as conexões do cabo de 2 metros quanto a rupturas.
O sensor está comutando sem a presença do objeto. Como diagnosticar?
Sinais erráticos ou comutações falsas podem indicar acúmulo de cavacos metálicos na face ativa ou interferência eletromagnética (EMC). Limpe a face ativa e verifique se o cabo está longe de fontes de ruído elétrico.
Devo escolher o modelo PNP ou NPN para meu sistema?
O IFS256 utiliza uma saída de comutação PNP, sendo ideal para sistemas que exigem lógica positiva, enquanto modelos NPN operam com lógica negativa.
Qual a vantagem deste modelo de cabo fixo em relação a modelos com conector M12?
Este sensor é uma unidade dedicada com cabo fixo, enquanto modelos com conectores M12 permitem a troca rápida de cabos em caso de dano físico.
Quais cuidados devo ter ao instalar o sensor?
Instale o sensor mantendo a face ativa limpa e livre de contatos mecânicos diretos, respeitando a profundidade de montagem embutida para evitar acionamentos falsos.
Qual a procedência deste componente?
O produto é original da marca ifm electronic e é fabricado seguindo normas industriais rigorosas de proteção e compatibilidade eletromagnética.
GLOSSÁRIO TÉCNICO
PNP
Saída de comutação que fornece tensão positiva (V+) quando o sensor é acionado (Ref.: Saída de comutação PNP).
Montagem Embutida
Configuração onde o sensor pode ser montado nivelado com o metal circundante sem interferência na detecção (Ref.: Tipo de montagem embutido).
IP69K
Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, ideal para lavagem industrial (Ref.: Grau de proteção IP69K).
Histerese
Diferença entre o ponto de ativação e desativação do sensor, evitando oscilações na saída (Ref.: Histerese 3...15 % de Sr).
Indutivo
Tecnologia de detecção que utiliza um campo eletromagnético de alta frequência para detectar metais (Ref.: Tipo de produto Sensor Indutivo).
