Sensor Indutivo IFM IFS249 M12

Pré-visualizar: IFS249 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NF

IFS249 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NF

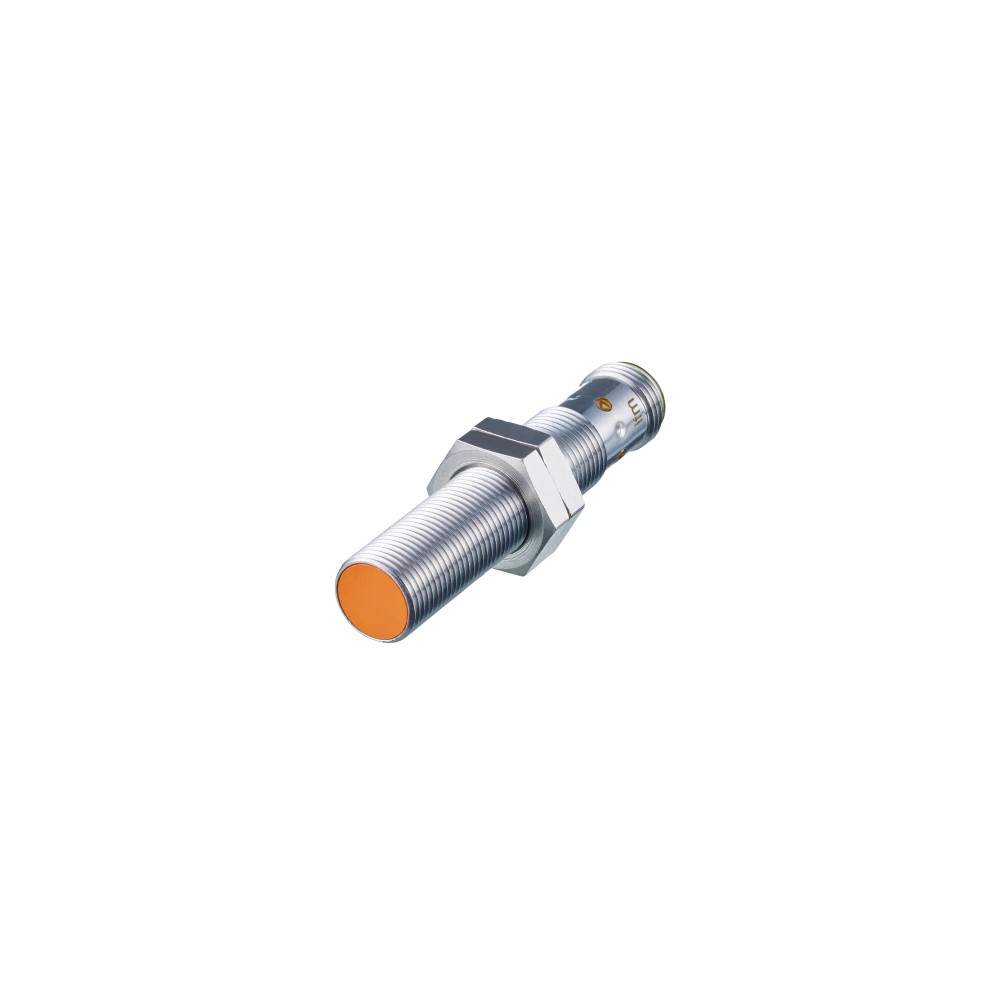

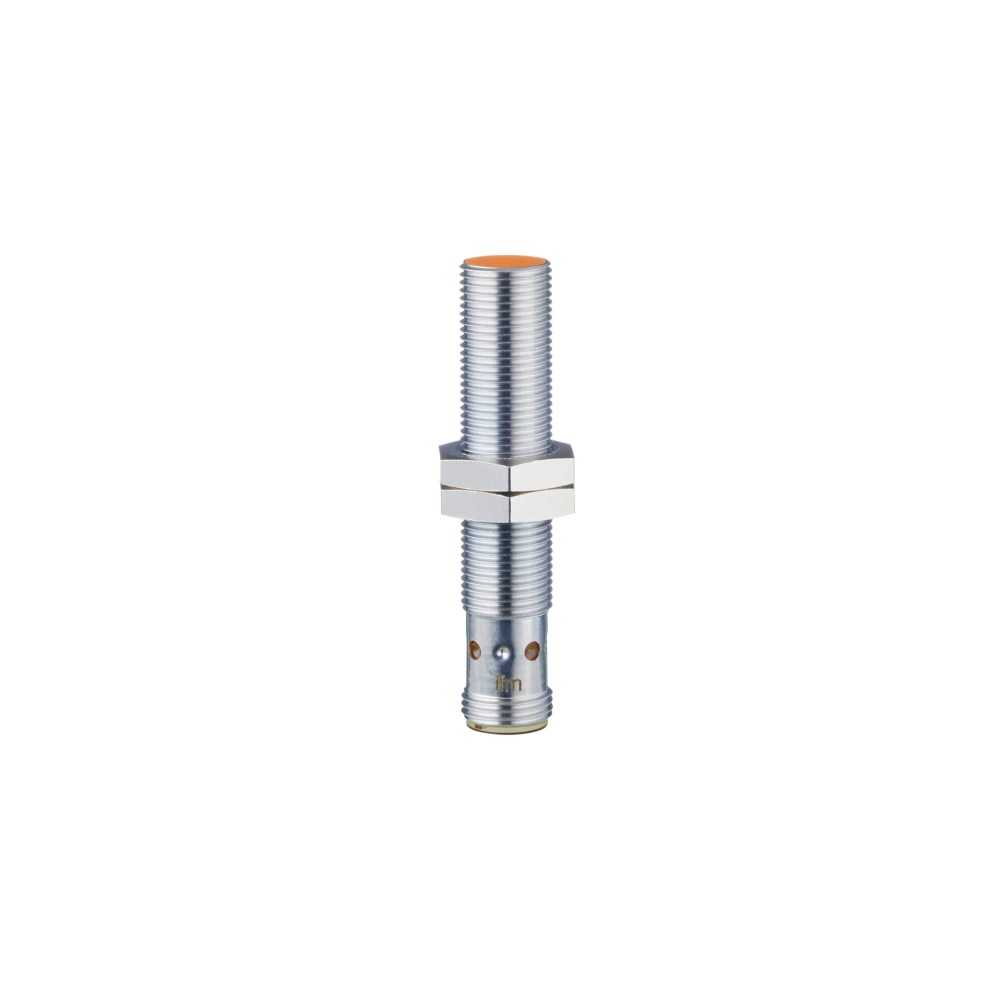

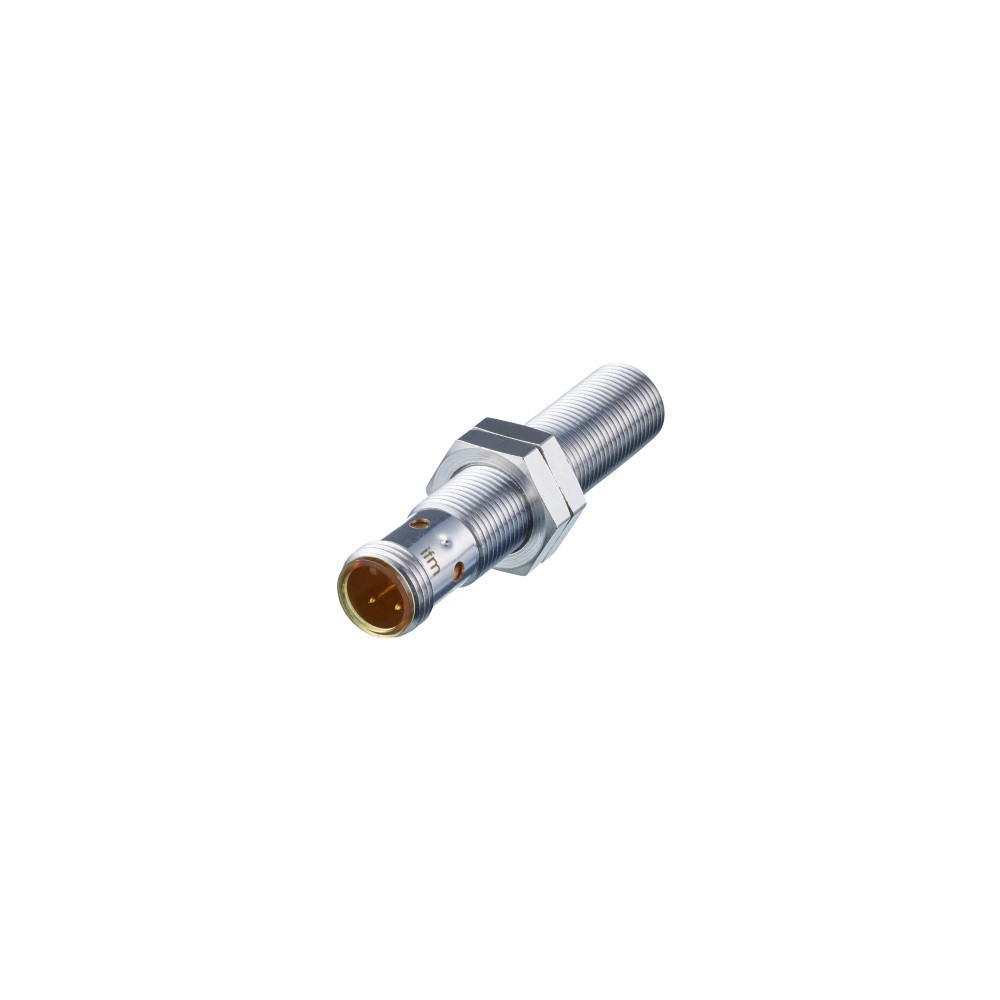

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS249
EAN: 4021179273534
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm;...mais

Fechar menu

Saiba mais sobre: "IFS249 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm NPN NF"

Destaques do Produto

Alcance nominal

4 mm; montagem embutida

Tipo de saída

NPN normalmente fechada

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Formato

Rosca M12 x 1; comprimento de 60 mm

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IFS249, M12 x 1, alcance de detecção de 4 mm, saída NPN normalmente fechada

O IFM IFS249 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance nominal de 4 mm e saída DC NPN normalmente fechada. Opera com alimentação de 10 a 30 V DC e tem conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFS249
Tipo de sensor	Indutivo
Alcance de detecção	4 mm, montagem embutida
Saída	NPN, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Rosca e comprimento	M12 x 1; 60 mm
Frequência de comutação	700 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 4 mm e a instalação embutida.
Aplicações que requerem sinal de comutação DC NPN normalmente fechado e alimentação entre 10 e 30 V DC.
Instalações sujeitas às classes de proteção IP declaradas e à faixa de temperatura ambiente de -40 a 85 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída PNP ou contato normalmente aberto; a ficha identifica saída NPN normalmente fechada.
Não selecionar se a aplicação exigir detecção além do alcance nominal de 4 mm.
Não conectar a uma alimentação fora da faixa especificada de 10...30 V DC.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em automação industrial, incluindo aplicações industriais móveis e cenários com fluidos refrigerantes e lubrificantes; validar a montagem e as condições de exposição na documentação do fabricante.
Aplicação possível por inferência: detecção de presença ou posição de alvos metálicos em máquinas, desde que a distância respeite o alcance do sensor, o alvo e a instalação sejam compatíveis e o controlador aceite saída NPN normalmente fechada.
Limitação de seleção: a ficha não estabelece detecção de materiais não metálicos; o fator de correção varia conforme o material metálico do alvo.
Limitação elétrica: usar alimentação entre 10 e 30 V DC e respeitar a corrente constante máxima de saída de 100 mA.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IFS249, M12 x 1, alcance de detecção de 4 mm, saída NPN normalmente fechada, verifique estes pontos:

Escolha o IFS249 quando

A instalação exigir um sensor indutivo embutido, com rosca M12 x 1, alcance nominal de 4 mm, saída NPN normalmente fechada e alimentação DC de 10...30 V.

Considere outra configuração quando

A entrada do controlador exigir PNP ou normalmente aberto, ou quando o alcance de 4 mm não atender à distância de detecção necessária. Confirme o tipo de entrada e o esquema de ligação no datasheet do fabricante antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado pelo fabricante.
Modelo	IFS249	Referência do produto.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais e de automação industrial; uso em aplicações móveis e com fluidos refrigerantes e lubrificantes	Cenários descritos na ficha; confirmar condições específicas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas na ficha do produto.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências de compatibilidade eletromagnética listados na ficha.
Certificação UL	Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação fornecidos na ficha; observar as condições indicadas.

Saída e comutação
Configuração de saída	Normalmente fechada	Estado funcional da saída informado para o produto.
Função elétrica	NPN	Tipo de saída de comutação; conferir compatibilidade com a entrada do controlador.
Frequência de comutação DC	700 Hz	Frequência máxima declarada na ficha.
Corrente constante máxima da saída DC	100 mA	Limite máximo constante indicado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Indicador de status	4 LEDs amarelos de status de chaveamento	Indicação visual declarada na ficha.

Detecção e desempenho
Alcance de detecção	4 mm	Alcance nominal informado pelo fabricante.
Montagem	Embutida	Forma de montagem declarada.
Distância real de comutação Sr	4 ± 10 % mm	Tolerância da distância real de comutação indicada na ficha.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada pelo fabricante.
Alcance aumentado	Sim	Característica declarada na ficha; não altera o alcance nominal listado de 4 mm.
Histerese	3...15 % de Sr	Faixa de histerese referida à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material especificados na ficha; considerar ao avaliar a distância de detecção.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração de conexão informados pelo fabricante.
Número de fios	3 fios	Configuração elétrica indicada no anúncio.

Condições ambientais e proteção
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes de proteção declaradas; devem ser observadas as condições de montagem e uso indicadas pelo fabricante.
Temperatura ambiente	-40...85 °C	Faixa ambiente operacional informada.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio indicada na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada para variação rápida de temperatura.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento L = 60 mm	Dimensões do invólucro informadas.
Formato do invólucro	Forma construtiva de roscas	Tipo de construção indicado na ficha.
Materiais	Invólucro: latão revestido com bronze branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco; face ativa: PBT laranja	Materiais declarados para os componentes do sensor.
Porcas de fixação incluídas	2	Quantidade indicada como material incluído.
Peso	27,7 g	Peso informado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada.

Confiabilidade e dados de referência
MTTF	1594 anos	Valor MTTF informado na ficha; não representa prazo de garantia nem vida útil garantida.
SKU / Part Number	IFS249	Códigos de identificação do item no anúncio.
GTIN	4021179273534	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal listada na ficha.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta DC NPN normalmente fechada; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída NPN normalmente fechada. Verifique o pinout e o diagrama do fabricante antes de energizar, pois a ficha fornecida não detalha a atribuição de cada pino.

Processo Invólucro roscado M12 x 1, comprimento de 60 mm; montagem embutida. A conexão de processo é mecânica e não substitui a compatibilidade elétrica da saída.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador especificada para sensor DC NPN normalmente fechado, com alimentação compatível	✓	Corresponde à função de saída e à faixa de alimentação informadas para o IFS249; confirme a ligação no datasheet.
Entrada de controlador que requer saída PNP	✗	A saída declarada para este modelo é NPN.
Entrada ou lógica que requer sensor normalmente aberto	✗	A configuração informada é normalmente fechada.
Montagem em suporte ou alojamento compatível com rosca M12 x 1 e montagem embutida	✓	A ficha informa invólucro roscado M12 x 1 e montagem embutida; a geometria do suporte deve ser conferida na instalação.
Aplicação cuja distância de detecção necessária exceda 4 mm	✗	O alcance nominal informado é 4 mm; não há base para considerar detecção além desse valor.
Aplicação com alimentação fora de 10...30 V DC	✗	A faixa de tensão operacional informada é 10...30 V DC.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IFS249, M12 x 1, alcance de detecção de 4 mm, saída NPN normalmente fechada

Confirme no projeto que a entrada do controlador aceita saída DC NPN normalmente fechada e que a alimentação está entre 10 e 30 V DC.
Verifique a compatibilidade mecânica do ponto de montagem com rosca M12 x 1 e instalação embutida.
Posicione a face ativa conforme o desenho do fabricante e mantenha a distância de detecção dentro dos limites especificados para a aplicação.
Conecte o cabo ou acessório M12 de codificação A, 3 contatos, seguindo o pinout do datasheet; não deduza a função dos pinos sem consultar o esquema.
Aperte e fixe o sensor de acordo com os requisitos mecânicos da instalação e confira que a face ativa não sofre interferência da estrutura ao redor.
Energize o circuito e valide o estado da saída com o alvo presente e ausente; observe os LEDs amarelos de status de chaveamento.

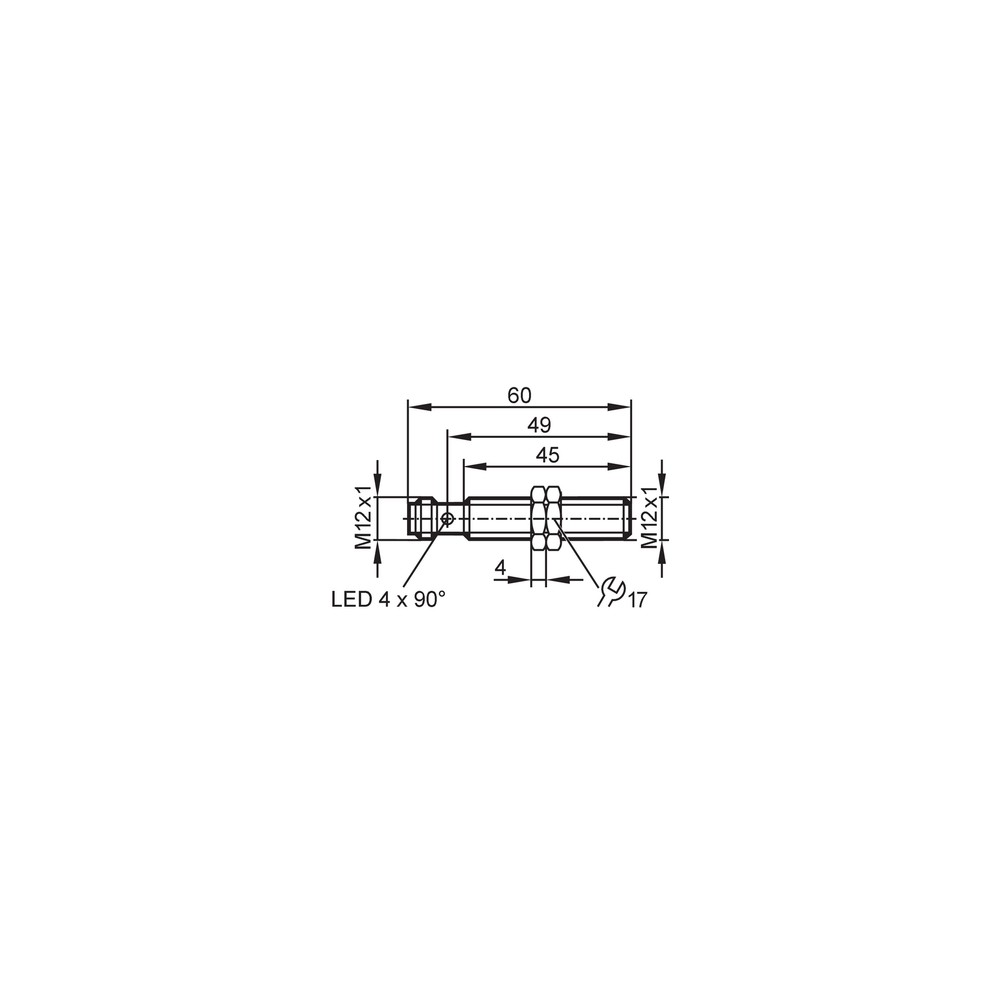

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Tipo de saída incompatível com a entrada, alimentação fora da faixa especificada, ligação incorreta ou distância de detecção inadequada.	Confira a alimentação de 10...30 V DC, confirme que a entrada aceita NPN normalmente fechado, revise a ligação pelo datasheet e teste o alvo dentro do alcance declarado.
O sensor sinaliza comutação instável ou em posição diferente da esperada.	Distância de montagem, material do alvo ou fator de correção do material influenciando a detecção.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção indicados na ficha; valide também a montagem embutida.
A saída permanece em estado inesperado após a substituição do sensor.	A lógica normalmente fechada do IFS249 não corresponde à configuração esperada pelo controlador ou à peça substituída.	Compare a função exigida pela entrada com a configuração NPN normalmente fechada e consulte o esquema elétrico do equipamento.
O sensor não opera após a ligação elétrica.	Polaridade ou pinagem incorreta, tensão de alimentação inadequada ou sobrecarga na saída.	Desenergize o circuito, confirme pinagem e polaridade no datasheet, meça a alimentação e verifique se a carga da saída não excede 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS249 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS249 e para que tipo de entrada ele serve?

É um sensor indutivo de proximidade com saída DC NPN normalmente fechada. É destinado a sistemas cuja entrada aceite essa configuração elétrica.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e embalagem com 1 peça. Não há outros acessórios listados.

Posso usar o IFS249 em uma entrada PNP ou normalmente aberta?

Não corresponde a essas configurações: a ficha especifica saída NPN normalmente fechada. Verifique os requisitos da entrada antes da compra.

Este sensor serve para detectar alvos a mais de 4 mm ou objetos não metálicos?

A ficha declara alcance nominal de 4 mm e descreve detecção indutiva, com fatores de correção para metais. Não há especificação que sustente uso além desse alcance ou detecção de objetos não metálicos.

O sensor acende, mas o CLP não reconhece a detecção; o que verifico?

Confira primeiro se a entrada do CLP aceita NPN normalmente fechado, depois valide alimentação, pinagem e ligação pelo datasheet. O indicador visual não confirma por si só a compatibilidade com a entrada.

A distância de detecção está menor do que eu esperava; preciso trocar o sensor?

Antes de substituir, confira a distância de montagem e o material do alvo, pois a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Compare também a instalação com a montagem embutida e o alcance especificado.

Quando escolher o IFS249 em vez de outra versão de sensor?

Escolha-o quando precisar de saída NPN normalmente fechada, montagem embutida e alcance nominal de 4 mm. Se o circuito exigir PNP, normalmente aberto ou outro alcance, selecione uma versão cuja ficha confirme esses requisitos.

É vendido em kit ou posso comprar uma unidade?

A ficha informa uma peça por embalagem, acompanhada de 2 porcas de fixação. Não há indicação de kit com cabos ou conectores.

Como instalar e conferir a ligação sem inverter os pinos?

Use a conexão M12 codificação A com 3 contatos e siga o esquema de ligação do datasheet do IFS249. A ficha fornecida não descreve a função individual dos pinos em texto.

Preciso de um cabo ou conector específico que venha junto com o IFS249?

A ficha lista as porcas de fixação como material incluído, mas não informa cabo ou conector como item fornecido. Confirme a conexão M12, a codificação e o pinout do acessório escolhido no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos metálicos por princípio indutivo. (Ref.: tipo de sensor: indutivo; alcance de detecção: 4 mm)

NPN

Tipo de saída de comutação que deve corresponder à entrada elétrica do controlador. (Ref.: função elétrica: NPN)

Normalmente fechado

Configuração de saída identificada como normalmente fechada na ficha do sensor. (Ref.: configuração de saída: normalmente fechado)

Montagem embutida

Forma de instalação indicada para o sensor; a montagem deve respeitar o desenho e as condições do fabricante. (Ref.: montagem: embutido)

Fator de correção

Valor indicado para considerar a influência do material metálico do alvo na detecção. (Ref.: aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3)
