Sensor Indutivo IFM IFS248 M12 PNP 4mm

Pré-visualizar: IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

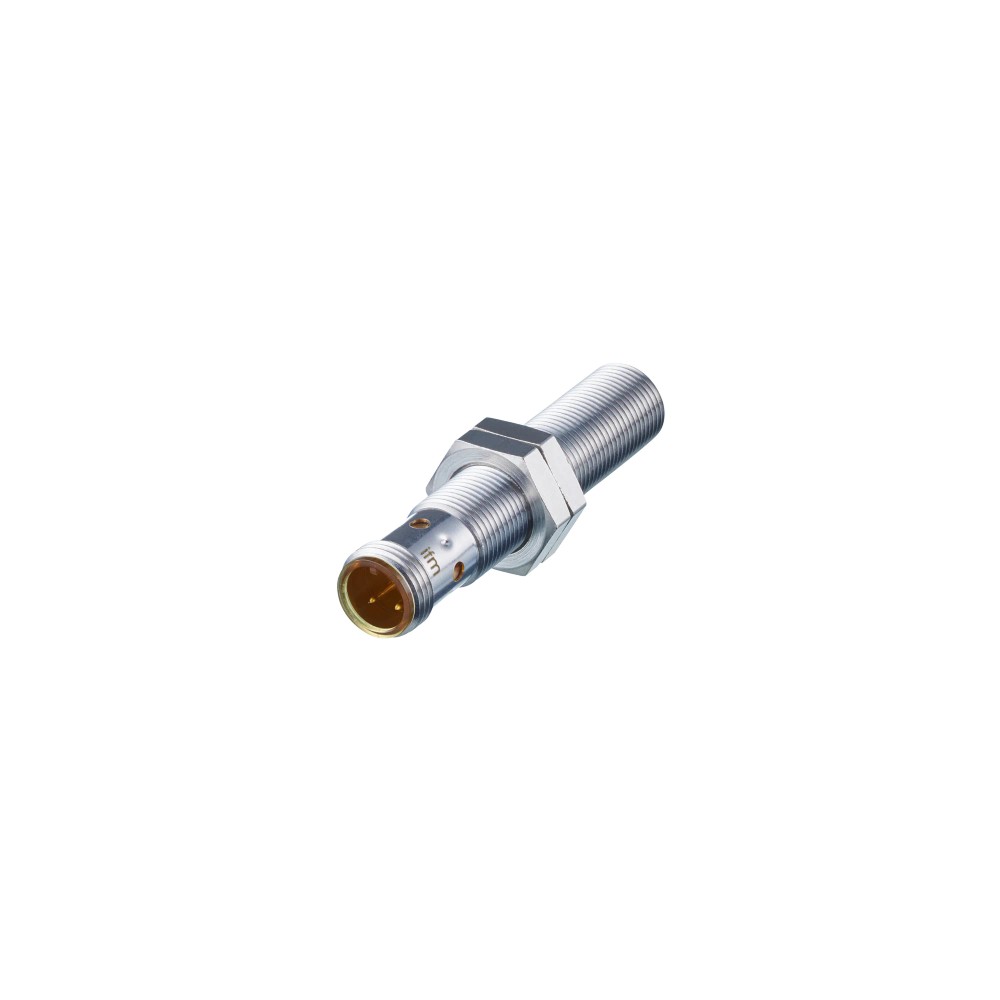

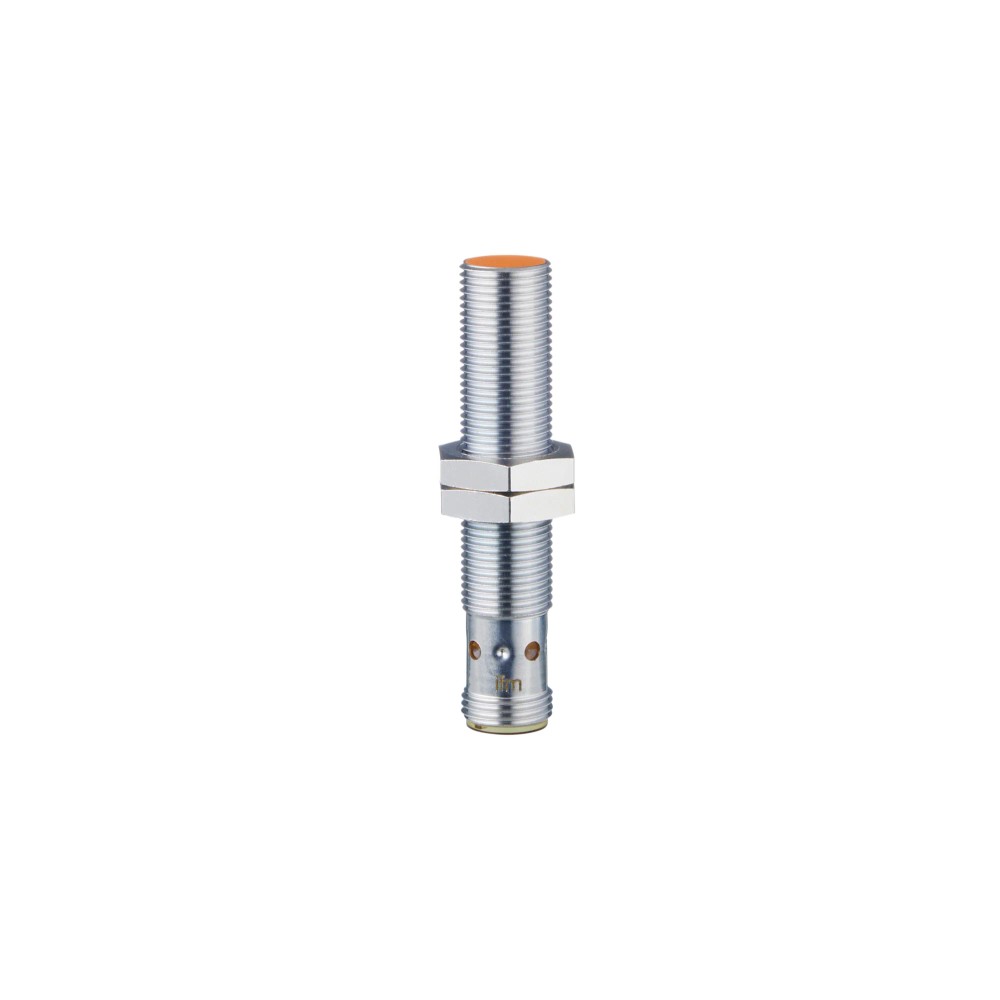

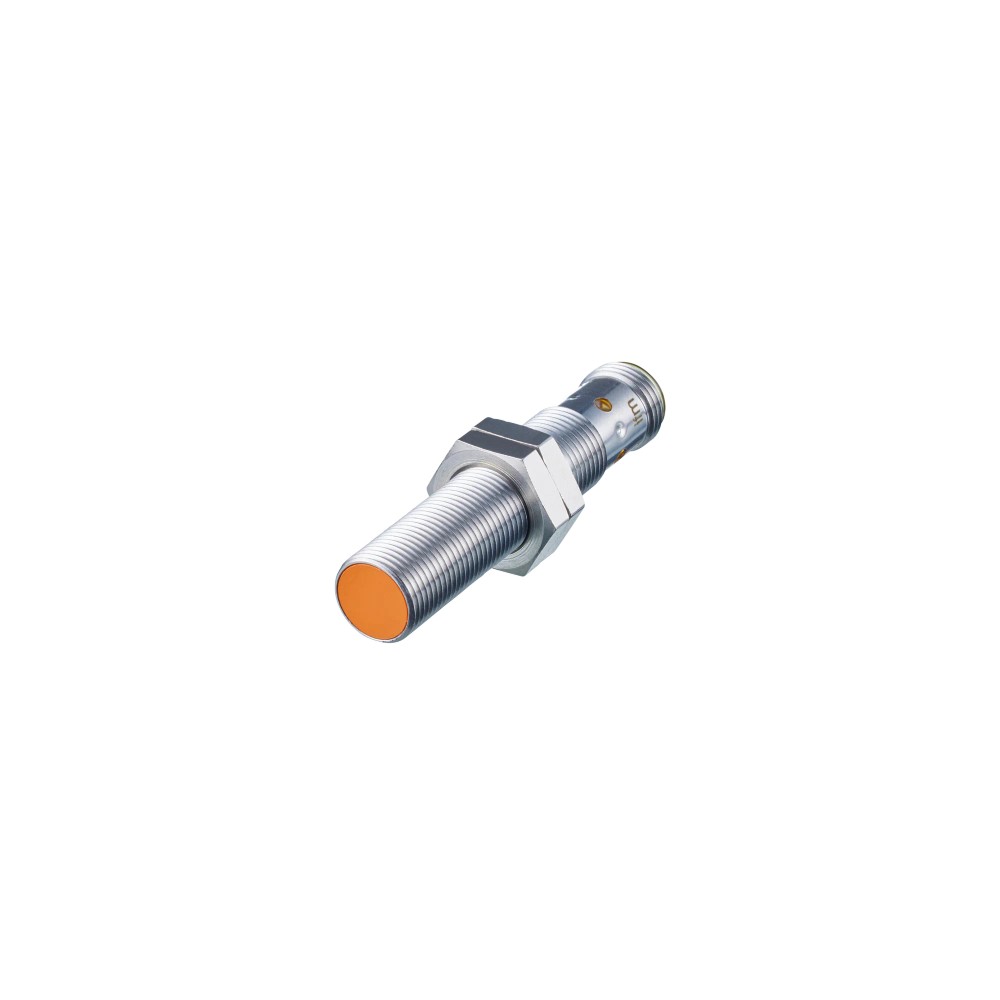

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS248
EAN: 4021179273527
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF"

Destaques do Produto

Alcance

4 mm

Montagem

Embutido

Saída

PNP / NF

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

O sensor indutivo IFM IFS248 é um componente de automação robusto, projetado para detecção precisa de metais em ambientes industriais severos. Com montagem embutida e alcance de 4 mm, é ideal para máquinas que operam com fluidos refrigerantes e lubrificantes. Destaca-se por sua alta proteção IP69K e contatos banhados a ouro que garantem durabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IFS248
Tipo de Saída	PNP
Função de Saída	Normalmente Fechado
Alcance	4 mm
Conexão	M12
Grau de Proteção	IP69K
Montagem	Embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e linhas de montagem
Ambientes com fluidos refrigerantes e lubrificantes
Aplicações que exigem alta proteção contra umidade (IP69K)

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Instalação em ambientes com temperaturas acima de 85 °C
Uso em sistemas de controle de corrente AC

APLICAÇÕES E USO

Automação industrial e linhas de produção
Aplicações em máquinas que utilizam fluidos lubrificantes e refrigerantes
Uso em ambientes móveis devido à alta resistência a choques e vibrações

COMO ESCOLHER

Antes de comprar o IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF, verifique estes pontos:

Quando escolher este sensor

Utilize o IFS248 quando necessitar de alta resistência a fluidos industriais e vedação superior (IP69K), com montagem embutida em rosca M12.

Quando buscar alternativas

Se a aplicação exigir detecção a distâncias superiores a 4 mm ou montagem não embutida para evitar interferências metálicas laterais, considere outros modelos da linha IFM.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Compatibilidade com fontes de alimentação contínua
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 10 mA	Consumo próprio em repouso
Proteção de polaridade	Sim	Segurança contra inversão de cabos

Desempenho de detecção
Alcance de detecção	4 mm	Distância nominal de atuação
Tipo de montagem	Embutido	Requisito para instalação em superfície metálica
Frequência de comutação	700 Hz	Capacidade de detecção por segundo

Dados mecânicos e ambientais
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-40...85 °C	Limite de operação térmica
Invólucro	Latão revestido com bronze branco	Material de resistência à corrosão

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica 1 x M12; codificação: A

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão	✓	O sensor possui certificação IP69K, garantindo estanqueidade total.
Instalação em superfícies metálicas	✓	Design para montagem embutida (blindado), permitindo instalação faceada em metal.
Redes baseadas em NPN	✗	O sensor possui saída PNP, incompatível com entradas NPN sem interface de conversão.

INSTALAÇÃO

Como instalar o IFS248 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

Verifique se a rosca M12 do local de montagem está limpa.
Rosqueie o sensor manualmente até a posição desejada.
Utilize as porcas de fixação inclusas para travar o sensor na posição correta.
Alinhe a face ativa em relação ao alvo, respeitando a distância de trabalho de até 3,24 mm.
Conecte o cabo padrão M12 A-coded ao conector do sensor.
Verifique o acendimento do LED de status ao energizar o sistema.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status piscando ou sem sinal de comutação	Curto-circuito na carga de saída ou conexão incorreta	Desconectar a carga e verificar se o LED de status normaliza ou se há erro no controlador
Acionamento falso positivo ou não detecção do objeto	Presença de detritos metálicos na face ativa do sensor	Limpar a face ativa do sensor com pano macio e verificar se a detecção retorna ao normal
Sensor inoperante ou resposta intermitente	Tensão de alimentação fora da faixa (10-30V DC)	Medir a tensão nos terminais de alimentação do sensor com multímetro
Falha na detecção do objeto	Instalação inadequada (distância além do limite de detecção)	Verificar se a distância entre o objeto e a face ativa está dentro do limite de 3,24 mm

DOCUMENTAÇÃO TÉCNICA

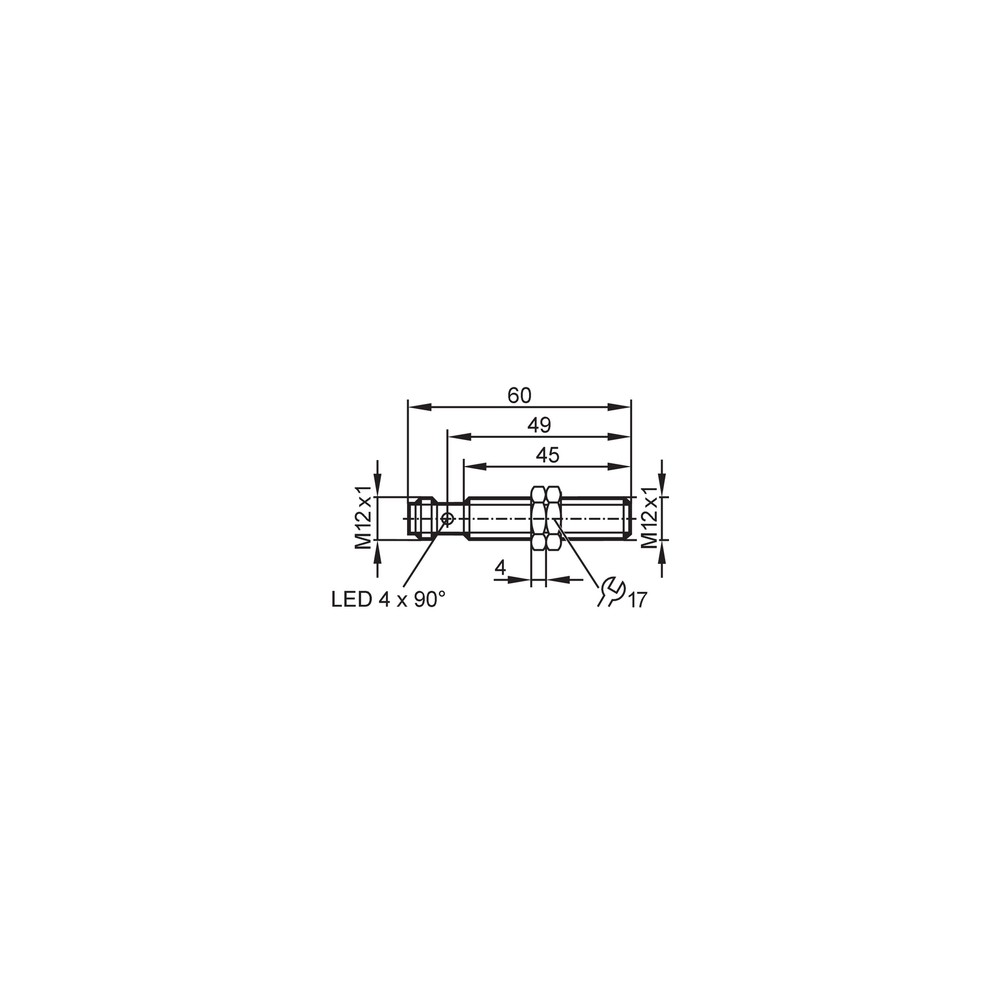

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFS248 e qual sua função?

O sensor indutivo IFS248 é um dispositivo de detecção de proximidade, operando com tecnologia PNP e contatos normalmente fechados, projetado para automação industrial.

O que acompanha o sensor IFS248 na embalagem?

Sim, o produto inclui duas porcas de fixação para instalação mecânica em montagens roscadas M12.

Posso usar este sensor para detectar plásticos?

Este sensor não é adequado para detecção de materiais não metálicos, como plásticos ou madeiras, devido ao seu princípio de funcionamento indutivo.

Quais são as restrições de tensão para este sensor?

O sensor não deve ser operado em tensões acima de 30 V DC ou abaixo de 10 V DC, sob risco de danos ao circuito interno.

O que fazer se o sensor não acender o LED de status?

Se o LED amarelo não indicar o status de chaveamento, verifique primeiramente a continuidade dos cabos e a integridade da conexão M12.

Como diagnosticar falhas de detecção no campo?

A ausência de sinal pode indicar falha de alimentação ou um curto-circuito na carga; utilize um multímetro para medir a tensão de saída e verificar a integridade da fiação.

Por que escolher o IFS248 em vez de um modelo comum?

O IFS248 oferece alcance aumentado de 4mm, ideal para maior tolerância mecânica em relação a sensores indutivos padrão de 2mm.

Como definir se este sensor é compatível com meu CLP?

A escolha entre modelos PNP ou NPN depende da topologia de entrada do seu CLP ou controlador; o IFS248 é um sensor PNP, que comuta o positivo (V+).

Quais cuidados devo ter ao instalar o sensor?

O sensor exige um alinhamento preciso respeitando a distância de trabalho nominal de 3,24 mm para garantir a repetibilidade do ponto de comutação.

O sensor é resistente a lavagens industriais?

O sensor possui proteção IP69K, sendo validado para processos de limpeza com alta pressão e temperatura, comuns na indústria alimentícia e automotiva.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta a carga para o polo positivo da fonte de alimentação. (Ref.: datasetAttributes)

Normalmente Fechado (NF)

O estado elétrico da saída é ligado (ON) sem a presença de objeto e desliga (OFF) ao detectar um objeto. (Ref.: datasetAttributes)

IP69K

Grau de proteção que assegura resistência contra a entrada de água em alta pressão e alta temperatura. (Ref.: datasetAttributes)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida aqui entre 3% e 15% do Sr. (Ref.: datasetAttributes)

MTTF

Tempo médio para falha do componente, estimado em 1134 anos para este modelo. (Ref.: datasetAttributes)
