Sensor Indutivo IFM IFS245 M12 PNP 7mm

Pré-visualizar: IFS245 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

IFS245 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

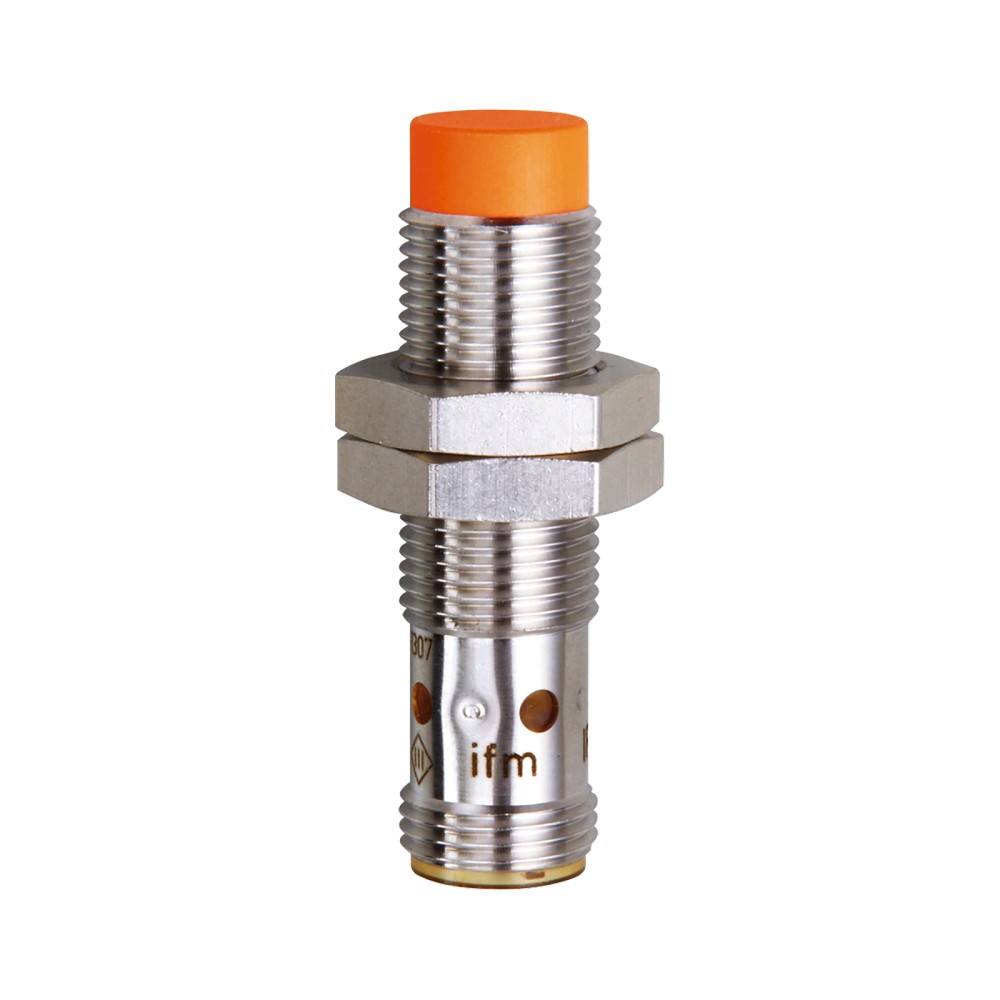

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS245
EAN: 4021179271431
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFS245 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm"

Destaques do Produto

Tecnologia

Indutiva

Saída e função

PNP normalmente aberta

Alcance nominal

7 mm, não embutido

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 3 contatos

Formato

M12 x 1; comprimento de 45 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS245 M12 PNP, alcance de detecção de 7 mm, normalmente aberto

O IFM IFS245 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 7 mm e montagem não embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação DC	700 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C
Dimensões	M12 x 1; comprimento de 45 mm
Corrente máxima constante da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que necessitam detectar objetos metálicos por sensor indutivo, com saída PNP normalmente aberta e alimentação de 10 a 30 V DC.
Instalações em que a montagem não embutida e o alcance nominal de 7 mm atendam à geometria e à distância de detecção requeridas.
Aplicações industriais, móveis e com fluidos refrigerantes ou lubrificantes, conforme a descrição do produto.

⚠ Considere outro se precisa de:

Não selecione quando o controlador exigir saída NPN ou contato normalmente fechado; este modelo tem saída PNP normalmente aberta.
Não selecione quando a instalação exigir montagem embutida; a ficha especifica montagem não embutida.
Não selecione se o projeto exigir alcance superior a 7 mm ou corrente constante de saída superior a 100 mA.

APLICAÇÕES E USO

Aplicação informada: automação industrial com detecção indutiva de objetos metálicos, em instalações industriais e móveis.
Aplicação informada: uso em ambientes com fluidos refrigerantes e lubrificantes; confirmar que as condições reais respeitam a faixa de temperatura e a proteção especificadas.
Possibilidade inferida: detecção de posição ou presença em máquina, desde que o alvo, a distância, a montagem não embutida e a entrada do controlador sejam compatíveis. Validar a aplicação com o datasheet e o projeto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS245 M12 PNP, alcance de detecção de 7 mm, normalmente aberto, verifique estes pontos:

Escolha o IFS245 quando

O projeto requer detecção indutiva não embutida a 7 mm, saída PNP normalmente aberta, alimentação de 10 a 30 V DC e conexão M12 de 3 contatos.

Considere outro modelo quando

A lógica de entrada exigir NPN ou normalmente fechado, quando a montagem precisar ser embutida, ou quando a distância de detecção necessária ultrapassar 7 mm. Confirme os requisitos do controlador e a geometria da aplicação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia especificada para detecção; aplicação descrita para automação industrial.
Aplicação informada	Aplicações industriais, móveis e com fluidos refrigerantes e lubrificantes	Cenários descritos no cadastro do fabricante; observar as condições ambientais e de instalação especificadas.
Alcance aumentado	Sim	Característica indicada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no cadastro técnico.
SKU / Part Number	IFS245	Identificação do modelo.
GTIN	4021179271431	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
NCM	8536.50.90	Classificação fiscal indicada no cadastro.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação indicada pelo fabricante.
Consumo de corrente	< 10 mA	Valor informado para o consumo do sensor.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para o dispositivo.
Proteção contra curto-circuito	Sim	Proteção indicada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética informados no cadastro.

Saída e comutação
Função de saída	Normalmente aberta	Estado funcional de saída especificado.
Função elétrica	PNP	Tipo de saída de comutação.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação declarada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda de tensão máxima declarada para a saída.

Detecção e desvios
Alcance de detecção	7 mm	Alcance nominal informado; instalação não embutida.
Distância real de comutação Sr	7 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0 a 5,67 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	3 a 15 % de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação expressa em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A	Tipo de conexão indicado na ficha; a conexão é elétrica, não de processo.
Contatos	3, dourados	Número e acabamento dos contatos indicados.
Quantidade de fios	3 fios	Configuração informada no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente indicada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção listados na ficha; a adequação depende da instalação e das condições de exposição.
Certificação UL — temperatura e invólucro	Ta -25 a 70 °C; Enclosure type Type 1	Dados UL informados no cadastro; a faixa Ta indicada é específica dessa certificação.
Alimentação UL	Limited Voltage/Current	Descrição de alimentação associada à informação de certificação UL.
Aprovação UL	A001; arquivo UL E174191	Identificadores de aprovação e arquivo informados no cadastro.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas para choques repetidos.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10 a 3.000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio de vibração informadas.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio de variação rápida de temperatura declaradas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio informada; não substitui a avaliação do ambiente de instalação.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	45 mm	Dimensão total informada no anúncio.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada no cadastro.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados no cadastro do produto.
Peso	24,1 g	Massa indicada no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.

Indicadores e dados de vida útil
Status de chaveamento	4 LEDs amarelos	Elementos de indicação de estado informados.
MTTF	1.134 anos	Valor de MTTF informado no cadastro; não equivale a prazo de garantia ou vida útil garantida.
Software incorporado	Não	A ficha indica que não há software embarcado incluído.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados; sensor de 3 fios, alimentação de 10 a 30 V DC, saída PNP normalmente aberta. A corrente máxima constante da saída é 100 mA. Verifique a pinagem no datasheet antes de ligar; não há diagrama de pinagem individual informado nesta ficha.

Processo Invólucro roscado M12 x 1; montagem não embutida. Não é indicada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sinal PNP normalmente aberto, dentro da faixa de alimentação especificada	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10 a 30 V DC; confirme os requisitos elétricos da entrada e limite de corrente.
Controlador que exige saída NPN ou normalmente fechada	✗	A configuração especificada para este modelo é PNP normalmente aberta.
Instalação com invólucro M12 x 1 e espaço para montagem não embutida	✓	O sensor tem rosca M12 x 1 e a ficha especifica montagem não embutida; valide o espaço e o alvo na instalação.
Aplicação que exige montagem embutida	✗	A ficha identifica este modelo como não embutido.
Carga diretamente na saída com corrente constante acima de 100 mA	✗	A corrente máxima constante indicada para a saída de comutação DC é 100 mA.
Aplicação em ambiente com temperatura de -40 a 85 °C e grau de proteção requerido entre os informados	✓	A ficha informa temperatura ambiente de -40 a 85 °C e graus de proteção IP65, IP66, IP67, IP68 e IP69K; a adequação depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS245 M12 PNP, alcance de detecção de 7 mm, normalmente aberto

Confirme que o requisito de detecção é indutivo, não embutido e adequado ao alcance nominal de 7 mm.
Verifique o espaço disponível para o invólucro roscado M12 x 1 e comprimento de 45 mm, incluindo acesso à conexão.
Instale e fixe o sensor com as duas porcas fornecidas, respeitando a geometria da aplicação e sem presumir montagem embutida.
Desenergize o circuito antes de realizar a ligação elétrica.
Conecte a alimentação de 10 a 30 V DC e a saída PNP de 3 fios conforme a pinagem do fabricante e os requisitos da entrada; consulte o datasheet antes de energizar.
Após a ligação, energize o circuito e confirme a indicação de chaveamento pelos LEDs e a resposta da entrada do controlador, respeitando o limite de corrente da saída.

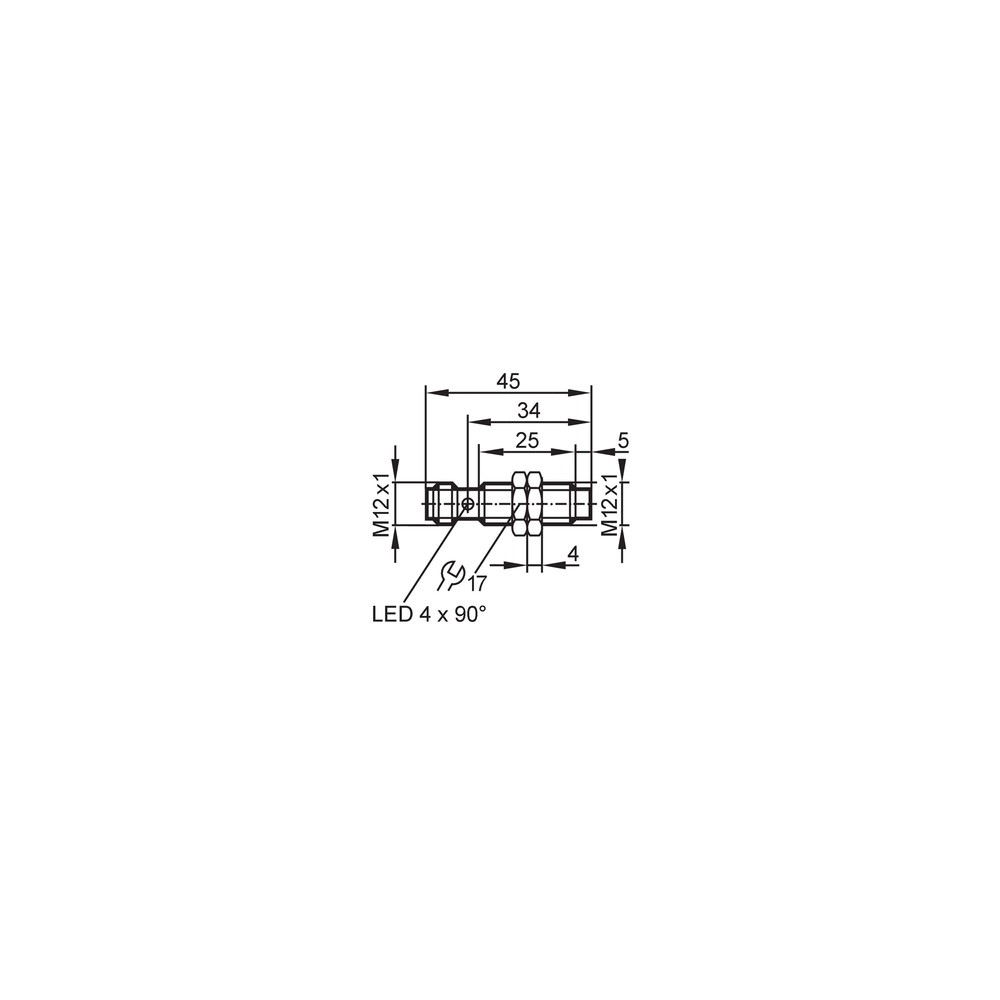

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho; o material do alvo também pode alterar o alcance efetivo conforme o fator de correção.	Meça a alimentação nos terminais, confira a ligação pelo datasheet, aproxime o alvo dentro da distância de trabalho informada e compare o material com os fatores de correção da ficha.
A entrada do controlador não reconhece a saída do sensor.	A entrada pode exigir NPN ou normalmente fechado, enquanto o IFS245 é PNP normalmente aberto; também pode haver ligação incorreta.	Confirme o tipo e a lógica da entrada do controlador, verifique a conexão de 3 fios conforme o datasheet e observe os LEDs de chaveamento.
A saída não aciona a carga ou apresenta queda de tensão excessiva.	A corrente requerida pela carga pode exceder o limite constante de 100 mA ou a queda de tensão da saída pode não ser compatível com o circuito.	Meça a corrente da carga e a tensão na saída durante o acionamento; compare com os limites informados na ficha e revise os requisitos da entrada ou carga.
O ponto de comutação parece diferente do esperado após a substituição.	Distância, montagem não embutida, material do alvo ou alinhamento da instalação podem diferir da configuração anterior.	Confira o tipo de montagem, a posição do alvo e o material; compare a distância observada com Sr e com os fatores de correção indicados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS245 — PT-BR (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS245 e para que serve?

É um sensor indutivo de automação industrial para detectar objetos metálicos. Sua saída é PNP normalmente aberta e o alcance nominal é de 7 mm.

Que sinal elétrico e alimentação esse sensor usa?

Usa saída PNP normalmente aberta e alimentação de 10 a 30 V DC. A conexão elétrica é M12 de 3 contatos, codificação A.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios indicados.

Ele serve para um controlador com entrada NPN?

Não, a saída especificada para o IFS245 é PNP. Para uma entrada que exija NPN, selecione um sensor cuja saída corresponda à entrada do controlador.

Posso usar este modelo em montagem embutida?

A ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, procure uma versão cuja ficha indique explicitamente essa condição.

O sensor acende, mas o controlador não identifica a detecção: o que verifico?

Confira se a entrada aceita sinal PNP normalmente aberto e se a ligação de 3 fios segue a pinagem do datasheet. Verifique também a compatibilidade elétrica da entrada.

A distância de detecção ficou menor com outro alvo; o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confira o material e a distância de trabalho antes de substituir o sensor.

É melhor comprar este sensor ou escolher outra versão?

Escolha o IFS245 se a aplicação aceitar saída PNP normalmente aberta, montagem não embutida e alcance nominal de 7 mm. Se precisar de NPN, normalmente fechado, montagem embutida ou alcance superior, compare com uma versão que declare esses requisitos.

Como devo instalar e conferir o funcionamento?

Fixe o sensor na configuração não embutida e faça a ligação com o circuito desenergizado, seguindo a pinagem do datasheet. Depois de energizar, verifique os LEDs e a resposta da entrada do controlador.

Como verificar se o IFS245 é adequado para ambiente com fluido refrigerante?

O cadastro descreve uso com fluidos refrigerantes e lubrificantes e lista graus de proteção IP65, IP66, IP67, IP68 e IP69K. Confirme no datasheet e no projeto se as condições efetivas de exposição e instalação estão cobertas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha especifica alcance nominal de 7 mm.

PNP

Tipo de saída de comutação indicado para o sensor; deve corresponder à lógica elétrica da entrada conectada.

Normalmente aberta

Função de saída especificada para o IFS245; a comutação ocorre conforme a condição de detecção do sensor.

Montagem não embutida

Condição de instalação declarada para o sensor; não equivale a uma especificação de montagem embutida.

Histerese

Diferença de comutação expressa como percentual da distância real de comutação Sr.
