Sensor Indutivo IFM IFS244 M12

Pré-visualizar: IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

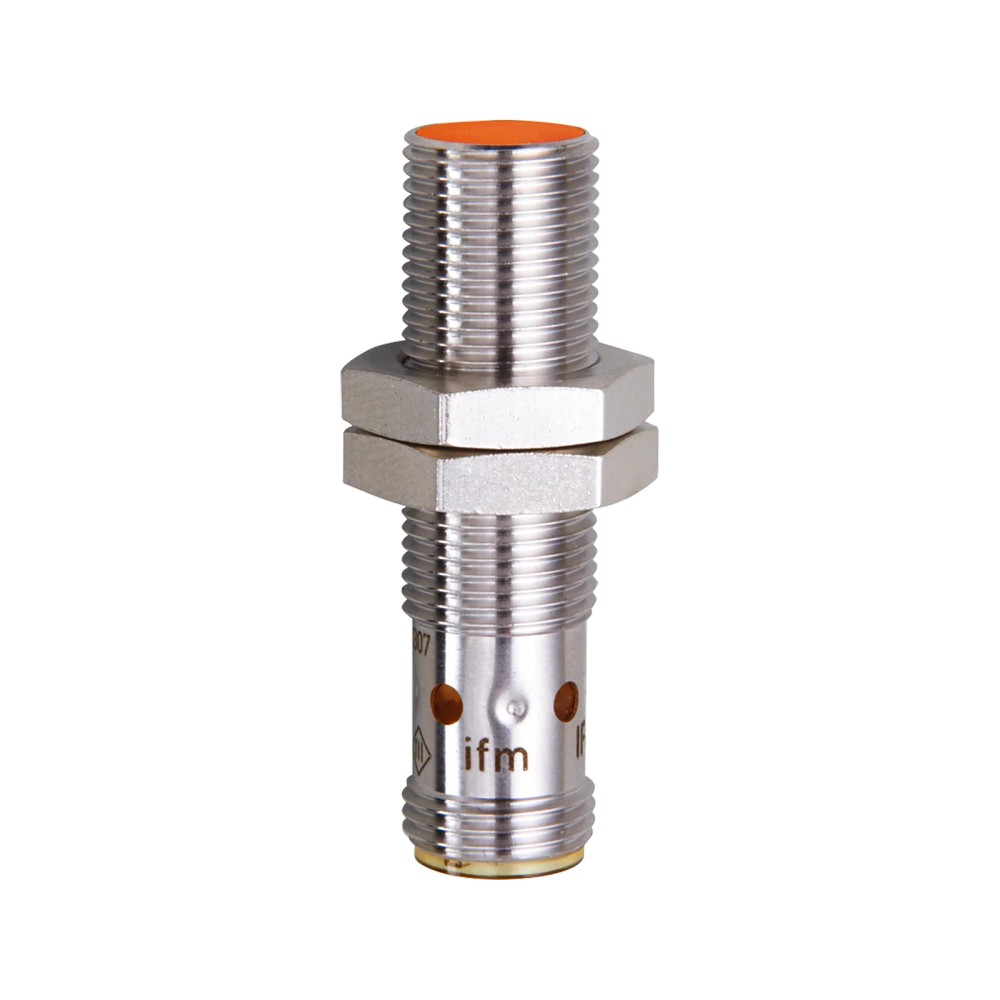

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS244
EAN: 4021179271424
NCM do produto: 85365090

Destaques do Produto Distância nominal 4...mais

Fechar menu

Saiba mais sobre: "IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Distância nominal

4 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem

Embutida, corpo roscado M12 x 1

Conexão elétrica

M12, codificação A, 3 contatos

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

O IFS244 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui instalação embutida, distância nominal de detecção de 4 mm e saída PNP normalmente aberta. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Distância nominal de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Frequência de comutação	700 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C
Dimensões	M12 x 1; comprimento de 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, com distância nominal de detecção de 4 mm e instalação embutida.
Aplicações que requerem saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 compatível.
Ambientes dentro da faixa de temperatura ambiente especificada e que requerem os graus de proteção indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a ficha identifica saída PNP normalmente aberta.
Não selecionar para detecção a uma distância superior à nominal de 4 mm sem validar a distância de trabalho e o alvo na aplicação.
Não usar fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -40...85 °C indicadas.

APLICAÇÕES E USO

Uso informado pelo catálogo em automação industrial e aplicações industriais móveis; confirmar que a instalação atende à alimentação, distância de detecção e condições ambientais especificadas.
O catálogo também indica uso em aplicações com fluidos refrigerantes e lubrificantes. A presença dessa aplicação não substitui a verificação do grau de proteção requerido e das condições reais de exposição.
A detecção de alvos metálicos pode variar conforme o material: a ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Use esses fatores para avaliar a distância efetiva; valide o alvo e a montagem na aplicação.
Possibilidade de uso como sinal de presença ou posição em uma entrada compatível com PNP é uma aplicação inferida do tipo de saída; valide a lógica e o circuito de entrada do controlador antes da instalação.

COMO ESCOLHER

Antes de comprar o IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm, verifique estes pontos:

Escolha o IFS244

Quando o projeto requer sensor indutivo embutido M12 x 1, saída PNP normalmente aberta, alimentação de 10...30 V DC e distância nominal de detecção de 4 mm.

Verifique outra configuração

Busque outra versão se a entrada elétrica exigir NPN ou normalmente fechado, ou se as condições do projeto excederem os limites elétricos, ambientais ou de detecção informados. Confirme a distância real necessária considerando o material do alvo e os fatores de correção especificados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional do produto.
Aplicação informada	Aplicações industriais e automação industrial; aplicações móveis e com fluidos refrigerantes e lubrificantes	Aplicações descritas no contexto do produto; validar condições específicas do equipamento.
Características especiais	Alcance aumentado; contatos banhados a ouro	Características indicadas na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classe de referência declarados na ficha.

Saídas e chaveamento
Configuração de saída	PNP, normalmente aberto	Tipo lógico e estado de saída especificados.
Corrente máxima constante	100 mA	Limite de corrente contínua informado.
Queda de tensão máxima na saída DC	2,5 V	Valor máximo especificado para a saída DC.
Frequência de comutação DC	700 Hz	Frequência de chaveamento indicada.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal para montagem embutida.
Distância de trabalho	0...3,24 mm	Faixa informada na ficha; considerar as condições de instalação e o alvo.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância especificados.
Histerese	3...15 % de Sr	Faixa percentual em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fatores de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Aplicar os fatores indicados ao avaliar a distância de detecção conforme o material do alvo.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo de conexão elétrica especificado.
Contatos	3, dourados	Quantidade e acabamento dos contatos informados.
Número de fios	3 fios	Configuração indicada nos dados do anúncio; consultar o esquema oficial para identificação dos condutores.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; a adequação depende das condições de instalação e exposição.
Alteração rápida da temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio de mudança rápida de temperatura declarada.
Resistência a choques	EN 60068-2-27 Ea; 100 g; 11 ms; meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g; 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.
Certificação UL informada	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação A001; arquivo E174191	Dados de certificação listados na ficha; observar a faixa de temperatura específica desta certificação.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Dimensão de conexão mecânica roscada.
Montagem	Embutida	Tipo de montagem indicado.
Dimensões	M12 x 1; comprimento L = 45 mm	Dimensão externa informada; consultar desenho dimensional para instalação.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Materiais adicionais	Face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes listados na ficha.
Porcas de fixação	2 peças	Acessórios de montagem incluídos conforme ficha.
Peso	24,8 g	Peso informado no catálogo.
MTTF	1134 anos	Valor de MTTF informado no catálogo; não representa período de garantia nem vida útil assegurada.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação de status de chaveamento especificada.

Dados comerciais e identificação
Marca	IFM	Marca conforme dados do anúncio.
SKU / Part Number	IFS244	Código de identificação do produto.
GTIN	4021179271424	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; trata-se de uma saída de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados; saída PNP normalmente aberta. Alimentação: 10...30 V DC. Verifique o esquema de ligação do fabricante e a configuração da entrada do controlador antes de energizar.

Processo Sensor indutivo roscado M12 x 1, montagem embutida. Não possui conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação informados para o sensor; valide a ligação dos 3 contatos no datasheet.
Entrada configurada exclusivamente para NPN ou para contato normalmente fechado	✗	O IFS244 é especificado como PNP normalmente aberto.
Instalação mecânica em alojamento roscado M12 x 1 com montagem embutida	✓	A designação de rosca e o tipo de montagem constam na ficha; confirme espaço e condição de montagem no desenho dimensional.
Detecção de alvo metálico cuja composição requer avaliação da distância efetiva	✓	A ficha apresenta fatores de correção por material; a distância efetiva pode variar conforme o material do alvo.
Aplicação que requer protocolo digital ou conexão de processo para fluido	✗	A ficha não especifica protocolo de comunicação nem conexão de processo; o produto é um sensor de chaveamento indutivo.

INSTALAÇÃO

Como instalar o IFS244 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação entre 10 e 30 V DC.
Verifique no desenho dimensional o espaço disponível para o corpo M12 x 1 e o comprimento de 45 mm.
Instale o sensor conforme a montagem embutida especificada, respeitando o alojamento e as condições mecânicas do conjunto.
Conecte o conector M12 de codificação A e 3 contatos conforme o esquema oficial do datasheet; não deduza a pinagem apenas pela quantidade de contatos.
Antes de energizar, confira a tensão de alimentação, a polaridade e a compatibilidade da entrada do controlador com saída PNP.
Após a energização, verifique a comutação com o alvo na posição prevista e observe os LEDs amarelos de status.

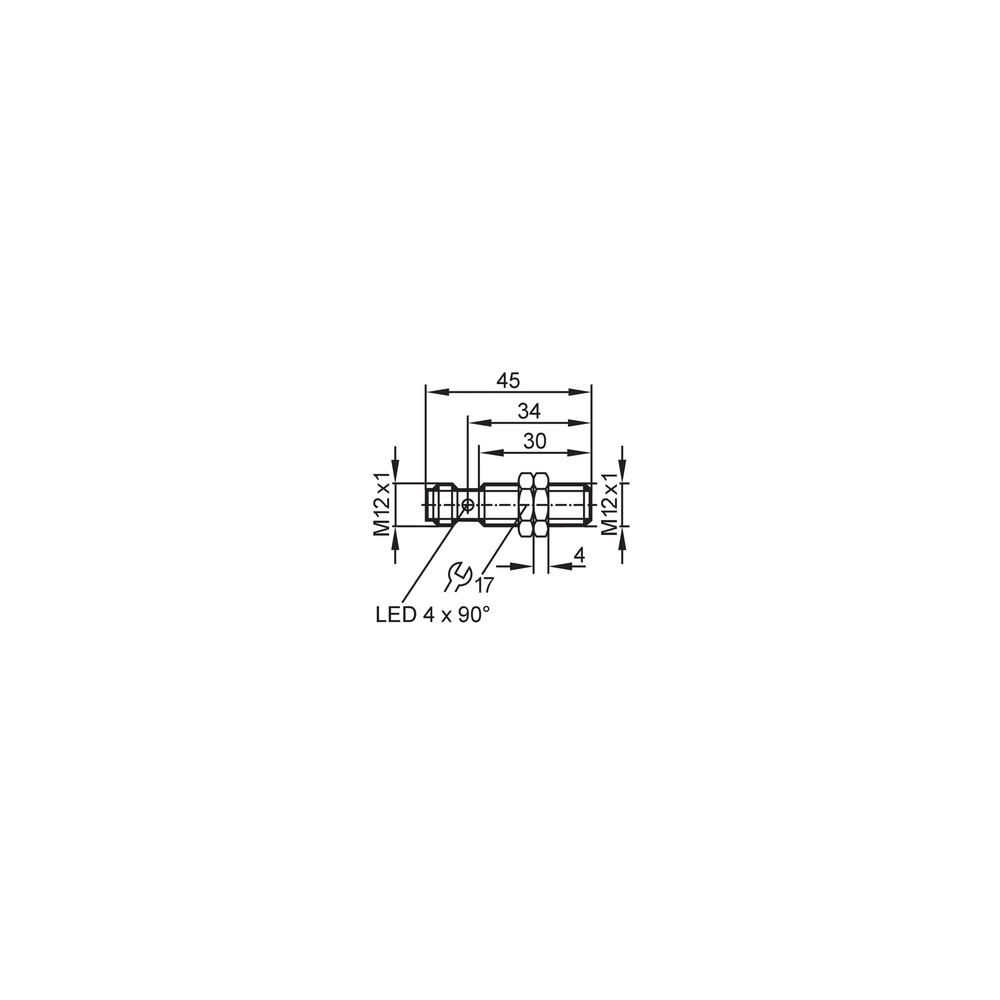

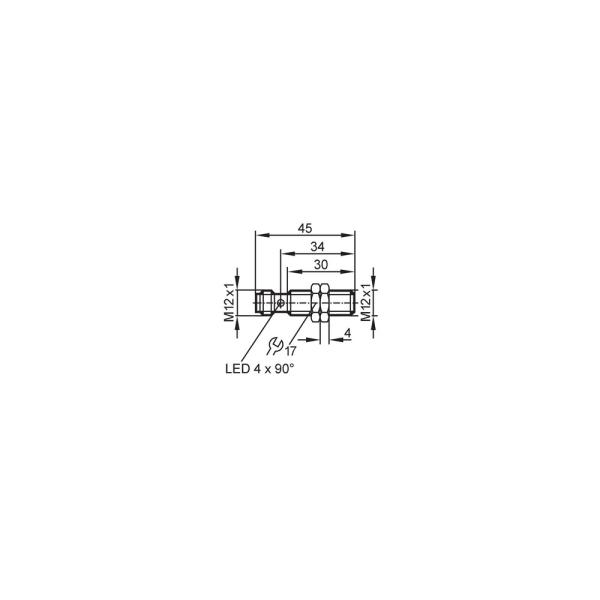

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora de 10...30 V DC, ligação incorreta ou entrada incompatível com sinal PNP normalmente aberto.	Meça a alimentação no conector, confira a ligação com o esquema do datasheet e valide que a entrada do controlador aceita PNP.
O sensor comuta a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, distância de montagem ou posição do alvo fora da condição de referência.	Identifique o material do alvo, consulte os fatores de correção da ficha e meça a distância real de comutação na montagem.
O estado de saída oscila próximo ao ponto de detecção.	Alvo posicionado na região de transição, variação de posição ou movimento em relação à histerese especificada.	Observe a posição do alvo durante a comutação e verifique a repetibilidade do ponto de acionamento, considerando a histerese de 3...15 % de Sr.
O sensor não apresenta indicação de chaveamento.	Conector ou alimentação com falha, polaridade incorreta, ou ausência de alvo dentro da distância de trabalho.	Verifique a alimentação e o acoplamento do M12, aproxime um alvo metálico adequado dentro da distância de trabalho indicada e observe os LEDs de status.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS244 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFS244 e para que tipo de instalação ele serve?

É um sensor indutivo de montagem embutida, com saída PNP normalmente aberta. Serve para aplicações de automação que precisam detectar objetos metálicos e têm interface elétrica compatível.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação. Não há indicação de cabo ou conector avulso incluído.

Posso ligar o IFS244 em uma entrada NPN ou normalmente fechada?

Não, conforme a configuração informada: a saída é PNP normalmente aberta. Confirme o tipo de entrada do controlador antes de selecionar o sensor.

Ele detecta cobre, alumínio ou latão à mesma distância do aço?

Não necessariamente: a ficha lista fatores de correção diferentes por material. Para dimensionar a detecção, aplique o fator correspondente e valide a distância efetiva na instalação.

O sensor está alimentado, mas o controlador não recebe sinal. O que verifico antes de trocar?

Confira se a alimentação está dentro da faixa especificada, se a entrada aceita PNP e se a ligação segue o esquema do fabricante. Verifique também a presença do alvo dentro da faixa de trabalho.

O ponto de detecção parece variar durante a operação. Qual pode ser a causa?

A variação pode estar relacionada à posição do alvo, ao material ou à histerese do sensor. Verifique a repetibilidade da montagem e compare a distância observada com os dados de detecção da ficha.

Devo escolher este modelo ou um sensor NPN?

Escolha o IFS244 quando a entrada do sistema for compatível com PNP normalmente aberto. Se o circuito exigir NPN, selecione uma versão com essa saída e confirme seus demais parâmetros.

Preciso comprar um kit ou o sensor é vendido com componentes de instalação?

A ficha indica uma peça por embalagem e inclui duas porcas de fixação. Não há informação de kit ou cabo incluído.

Como instalo e verifico o funcionamento?

Instale conforme a montagem embutida e consulte o desenho dimensional; conecte o M12 seguindo o esquema oficial. Depois, confirme a alimentação e teste a comutação com o alvo na posição de trabalho.

Posso usar o IFS244 em uma aplicação com refrigerante ou lubrificante?

O catálogo menciona aplicações com fluidos refrigerantes e lubrificantes. Confirme as condições reais de exposição e a adequação dos graus de proteção especificados para sua instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IFS244 é especificado para detecção com distância nominal de 4 mm. (Ref.: alcance de detecção: 4 mm)

PNP normalmente aberto

Configuração de saída em que o sensor fornece uma saída PNP com estado normalmente aberto. (Ref.: configuração de saída)

Montagem embutida

Tipo de montagem indicado para instalar o sensor no alojamento previsto sem que a face ativa fique saliente. (Ref.: tipo de montagem: embutido)

Fator de correção

Coeficiente informado para considerar a influência do material do alvo na distância de detecção. (Ref.: fatores de correção por material)

Grau de proteção IP

Classificação declarada para a proteção do invólucro conforme os códigos IP especificados pelo fabricante. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
