Sensor Indutivo IFM IFS243 M12

Pré-visualizar: IFS243 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm NPN

IFS243 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm NPN

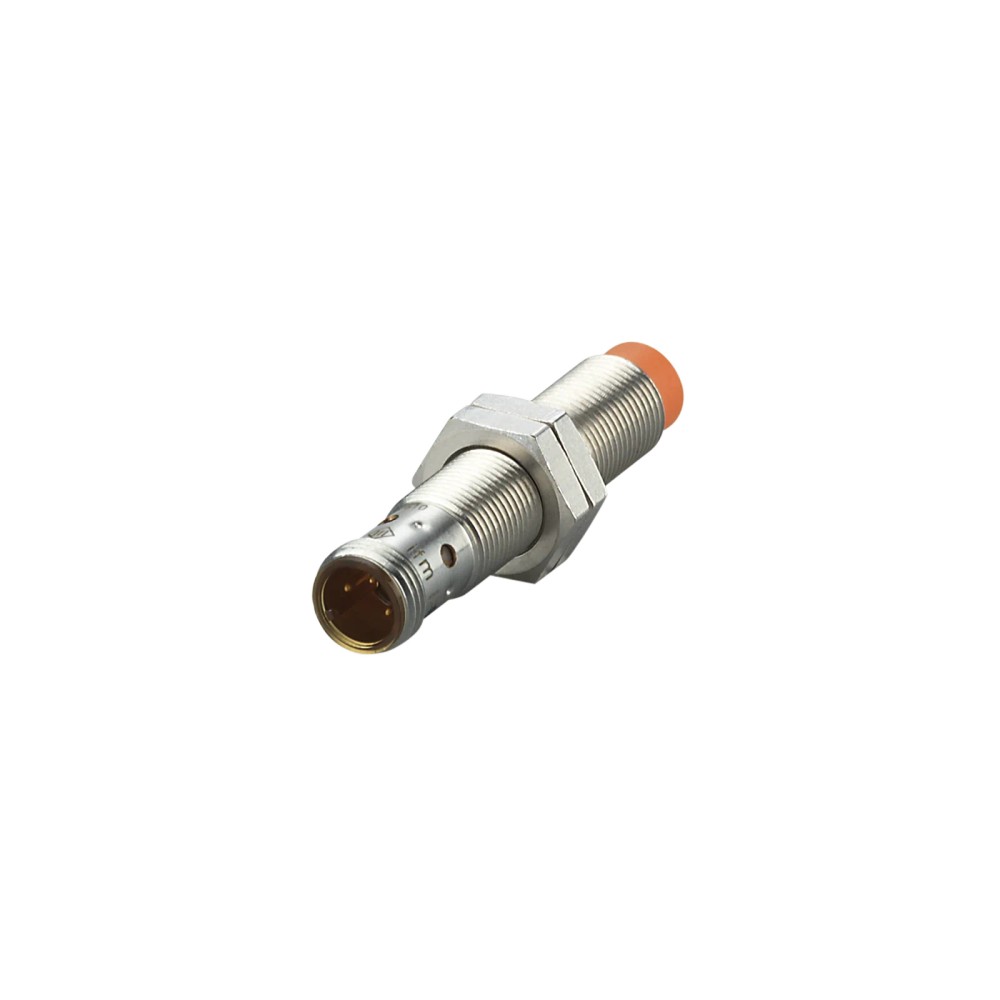

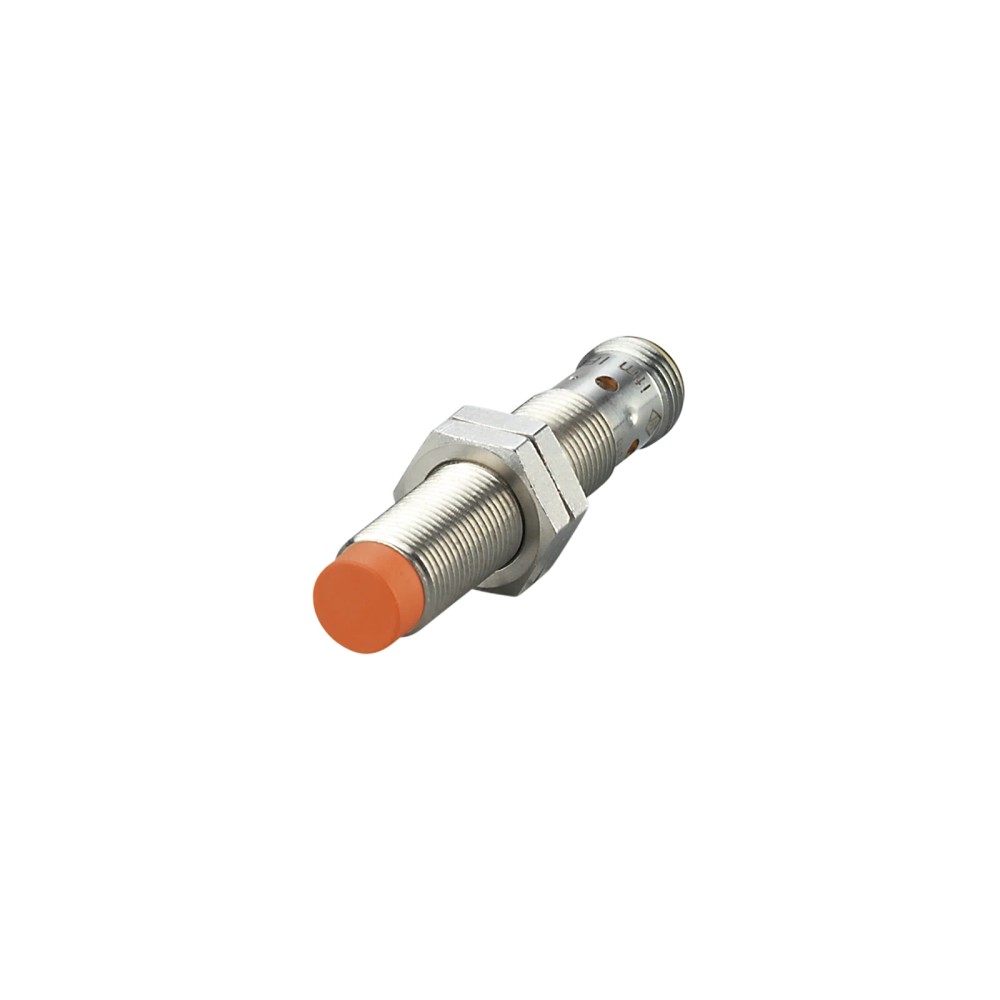

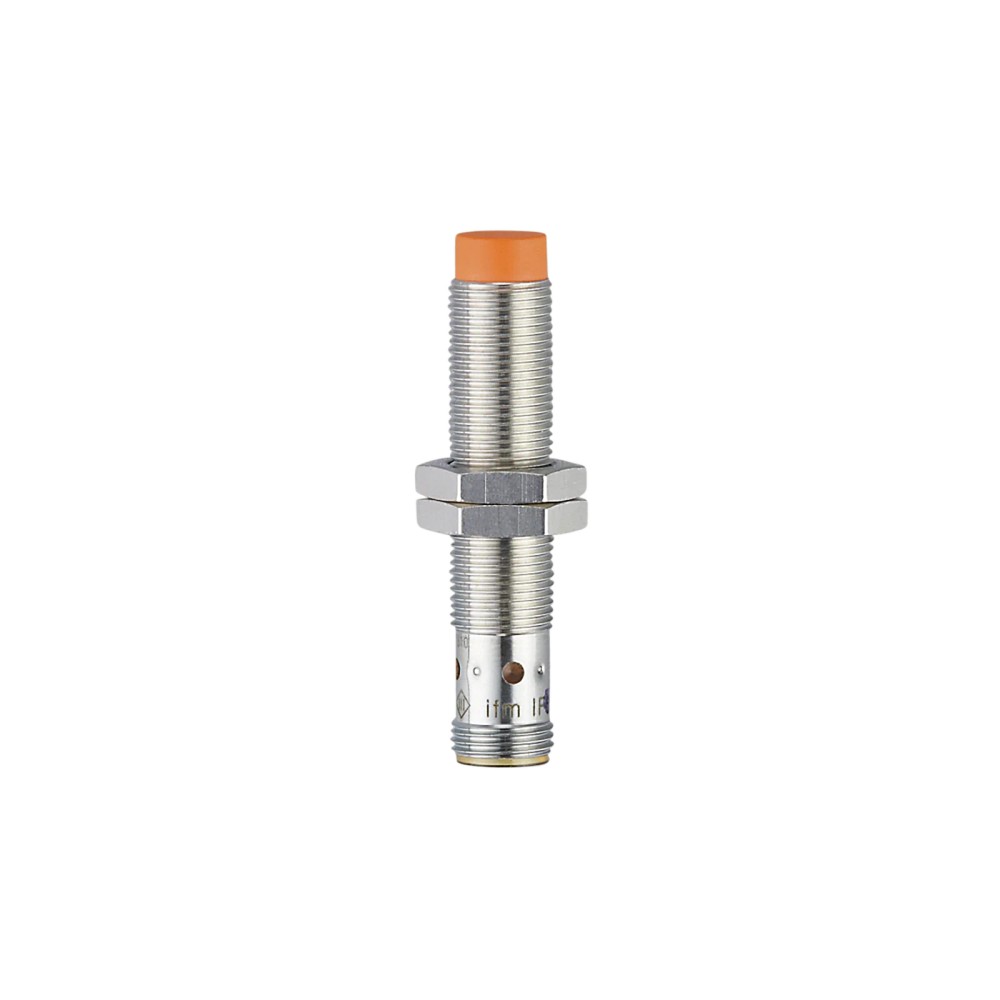

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS243
EAN: 4021179271417
NCM do produto: 85365090

Destaques do Produto Alcance nominal 7 mm;...mais

Fechar menu

Saiba mais sobre: "IFS243 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm NPN"

Destaques do Produto

Alcance nominal

7 mm; montagem não embutida

Tipo de saída

NPN normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 pinos

Frequência de comutação

700 Hz

Temperatura ambiente

-40...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS243, M12 x 1, alcance de detecção de 7 mm, saída NPN normalmente aberta

O IFM IFS243 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem não embutida, alcance nominal de 7 mm e saída DC NPN normalmente aberta. A conexão elétrica é por conector M12 de 3 pinos, e o sensor opera com alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do fabricante	IFS243
Tipo	Sensor indutivo, montagem não embutida
Alcance de detecção	7 mm
Saída	NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, 3 pinos, contatos dourados
Frequência de comutação	700 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C
Dimensões e peso	M12 x 1; comprimento de 60 mm; 27 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação que aceitem sensor indutivo não embutido, saída NPN normalmente aberta e alimentação de 10...30 V DC.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme as aplicações informadas na ficha do produto.
Instalações que exijam conexão elétrica M12 de 3 pinos e frequência de comutação de até 700 Hz.

⚠ Considere outro se precisa de:

Não selecione quando o circuito de entrada exigir saída PNP ou uma saída normalmente fechada; a ficha especifica NPN normalmente aberta.
Não selecione quando a instalação exigir montagem embutida; este modelo é especificado como não embutido.
Não use fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -40...85 °C.

APLICAÇÕES E USO

Uso declarado: automação e aplicações industriais, incluindo aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes. Verifique que a montagem seja não embutida e que a saída NPN seja aceita pelo circuito receptor.
Possibilidade de aplicação: detecção de objetos metálicos em máquinas e sistemas de automação, desde que o material, a distância de trabalho e o fator de correção correspondente sejam considerados. A ficha não especifica um objeto ou processo particular.
Limites de seleção: respeite a alimentação de 10...30 V DC, a temperatura ambiente de -40...85 °C e a frequência de comutação de 700 Hz. Para condições de certificação UL, a ficha indica Ta de -25...70 °C.
A ficha não declara protocolo digital nem conexão de processo; a conexão M12 x 1 refere-se à rosca mecânica do sensor, e o conector M12 de 3 pinos à conexão elétrica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS243, M12 x 1, alcance de detecção de 7 mm, saída NPN normalmente aberta, verifique estes pontos:

Escolha o IFS243 quando

A aplicação requer detecção indutiva não embutida com alcance nominal de 7 mm, saída NPN normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 pinos.

Considere outra configuração quando

O circuito exigir saída PNP, contato normalmente fechado, montagem embutida ou conexão elétrica diferente. Compare a interface e as condições de operação especificadas para o sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada na ficha do fabricante.
Código do fabricante / modelo	IFS243	Identificação para seleção e reposição.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais e automação industrial; aplicações móveis; ambientes com fluidos refrigerantes e lubrificantes	Usos declarados na ficha; avaliar as condições específicas do processo.
Alcance aumentado	Sim	Característica especial declarada para o modelo.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso indicado pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação de compatibilidade eletromagnética informados na ficha.

Saídas e comutação
Saída de comutação	NPN	Tipo de saída; deve corresponder à entrada do dispositivo receptor.
Função de saída	Normalmente aberta	Estado funcional da saída informado na ficha.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação.
Corrente constante máxima da saída DC	100 mA	Limite máximo declarado para a saída; respeitar as condições da ficha.

Detecção e desvios
Alcance de detecção	7 mm; montagem não embutida	Alcance nominal informado para a configuração de montagem especificada.
Distância real de comutação Sr	7 ± 10 % mm	Valor real de comutação declarado, referido a Sr.
Distância de trabalho	0...5,67 mm	Faixa de distância de trabalho especificada.
Histerese	3...15 % de Sr	Intervalo percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais indicados; considerar ao estimar a distância de detecção.

Conexões e montagem
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Interface elétrica declarada na ficha.
Quantidade de fios	3 fios	Configuração indicada nos dados do anúncio.
Rosca de montagem	M12 x 1	Dimensão mecânica da rosca do corpo.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Material incluído	2 porcas de fixação	Itens indicados como incluídos na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação informada.
Temperatura ambiente certificada UL Ta	-25...70 °C	Faixa indicada especificamente para a certificação UL; não substitui a faixa de operação geral.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; a adequação depende da instalação e das condições de exposição.
Resistência a choque	EN 60068-2-27 Ea: 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Ensaio de choque informado pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-27: 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Ensaio de resistência duradoura ao choque declarado.
Estabilidade de vibração	EN 60068-2-6 Fc: 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração informada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Ensaio declarado para névoa salina.
Alteração rápida de temperatura	EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio informadas na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento L = 60 mm	Dimensões mecânicas declaradas.
Invólucro	Forma construtiva de roscas; tipo de invólucro 1	Descrição construtiva informada na ficha.
Materiais	Invólucro e porcas de fixação: latão revestido com bronze branco; janela dos LEDs: PEI; face ativa: PBT laranja	Materiais declarados para os componentes indicados.
Peso	27 g	Massa informada no conjunto de dados do produto.

Displays e elementos de operação
Indicador de status de chaveamento	4 x LED amarelo	Indicação visual do estado de chaveamento informada na ficha.

Dados de confiabilidade e conformidade
MTTF	1603 anos	Valor MTTF declarado na ficha; não representa duração garantida de serviço.
Número do arquivo UL	E174191	Referência de arquivo UL informada.
Número de aprovação UL	A001	Identificação de aprovação UL informada.
Fontes de alimentação	Limited Voltage/Current	Descrição declarada para fontes de alimentação.
Software embarcado incluído	Sim	Campo informado na ficha; não há protocolo ou interface de software descritos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de sensor com saída de comutação NPN.

Conexões

Elétrica Conector M12, codificação A, 3 pinos com contatos dourados. Alimentação de 10...30 V DC; saída NPN normalmente aberta. A compatibilidade elétrica depende de o dispositivo receptor aceitar saída NPN e dos limites de alimentação e carga especificados na ficha.

Processo Não possui conexão de processo indicada; o corpo tem rosca M12 x 1 para montagem do sensor. Instalação não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou dispositivo receptor compatível com saída NPN, alimentação de 10...30 V DC e conexão adequada ao conector M12 de 3 pinos.	✓	A ficha especifica saída NPN, alimentação DC de 10...30 V e conector M12 de 3 pinos; confirmar a pinagem e os limites da entrada receptora no datasheet.
Circuito de entrada que requer saída PNP.	✗	A saída especificada para o IFS243 é NPN.
Aplicação que exige saída normalmente fechada.	✗	A função de saída especificada é normalmente aberta.
Montagem em que o sensor precisa ficar embutido na superfície de instalação.	✗	A ficha identifica a montagem deste modelo como não embutida.
Ambiente com temperatura dentro de -40...85 °C e exposição compatível com os graus de proteção IP indicados.	✓	A ficha informa faixa de temperatura ambiente de -40...85 °C e graus de proteção IP65, IP66, IP67, IP68 e IP69K; a adequação depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS243, M12 x 1, alcance de detecção de 7 mm, saída NPN normalmente aberta

Confirme que o modelo IFS243 atende à aplicação: montagem não embutida, saída NPN normalmente aberta, alimentação DC e alcance requerido.
Verifique no desenho dimensional o espaço de montagem e a rosca M12 x 1, com comprimento de 60 mm.
Instale o sensor na posição de detecção prevista, mantendo a condição não embutida indicada para o modelo.
Ajuste a distância ao alvo dentro da distância de trabalho informada e considere o fator de correção aplicável ao material detectado.
Conecte o conector M12 de 3 pinos ao circuito, verificando a pinagem no datasheet e a compatibilidade elétrica da entrada receptora; não presuma a pinagem sem consultar o documento.
Energize com alimentação dentro de 10...30 V DC e confirme a comutação e o indicador de status, sem exceder os limites de saída especificados.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Possível incompatibilidade entre a saída NPN do sensor e o tipo de entrada do controlador, ausência de alimentação adequada ou distância de detecção fora da faixa de trabalho.	Verifique a alimentação dentro de 10...30 V DC, confirme que a entrada aceita NPN e normalmente aberta, e compare a distância ao alvo com a faixa especificada.
A saída permanece acionada ou não retorna ao estado esperado.	A função da entrada pode estar configurada considerando um contato normalmente fechado, enquanto o sensor é normalmente aberto, ou o alvo pode permanecer na zona de detecção.	Confirme a lógica esperada no controlador e observe a condição do alvo e o indicador de status de chaveamento.
O alcance percebido é menor do que o esperado.	Material do alvo, distância de montagem ou fator de correção podem reduzir a distância efetiva em relação à referência nominal.	Identifique o material do alvo, consulte o fator de correção correspondente na ficha e confira a distância de trabalho e a instalação não embutida.
O sensor não comuta de forma consistente após a instalação.	Possível conexão incorreta, alimentação fora da faixa especificada ou configuração mecânica incompatível com a montagem não embutida.	Inspecione a conexão M12 e a pinagem conforme o datasheet, meça a alimentação e confira a montagem e a distância do alvo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IFS243 (PT-BR) (Datasheet) Desenho em escala IFM IFS243 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS243 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Tem saída NPN normalmente aberta e montagem não embutida.

Este sensor funciona com entrada PNP do CLP?

A ficha especifica saída NPN, portanto não corresponde diretamente a uma entrada que exija saída PNP. Confirme o tipo de entrada e o esquema elétrico do controlador antes da instalação.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Posso usar o IFS243 em uma montagem embutida?

Não; a ficha especifica este modelo para montagem não embutida. Se o projeto exigir instalação embutida, selecione uma versão cuja ficha indique essa condição.

Ele serve para um circuito que precisa de saída normalmente fechada?

Não conforme a configuração especificada: a saída do IFS243 é normalmente aberta. Verifique uma versão com a função de saída exigida pelo circuito.

O sensor parou de ser detectado pelo CLP; o que verifico antes de trocar?

Confira primeiro se a entrada do CLP aceita NPN, se a alimentação está entre 10...30 V DC e se a conexão M12 está corretamente instalada. Depois, confirme a distância do alvo e a condição do indicador de chaveamento.

O alcance ficou menor com meu alvo; isso significa que o sensor está com defeito?

Não necessariamente; a ficha indica fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Identifique o material do alvo e compare a instalação com a distância de trabalho informada.

Devo comprar um kit ou o sensor avulso?

O produto é listado como uma unidade e a ficha informa duas porcas de fixação incluídas. Não há kit adicional ou outros componentes listados; confira se o restante da conexão da instalação já está disponível.

Como confiro se a instalação elétrica está correta?

Consulte a pinagem no datasheet antes de ligar o conector M12 de 3 pinos. Confirme a alimentação DC e a compatibilidade da entrada com saída NPN normalmente aberta.

Como confirmar a procedência e o faturamento do produto?

As informações comerciais deste anúncio indicam venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar objetos metálicos sem contato mecânico. (Ref.: tipo de produto: sensor indutivo.)

NPN

Tipo de saída de comutação que deve ser compatível com a entrada do dispositivo receptor. (Ref.: saída de comutação NPN.)

Montagem não embutida

Condição de instalação indicada para o sensor; o corpo deve ser aplicado conforme as orientações dimensionais do fabricante. (Ref.: tipo de montagem: não embutido.)

Distância real de comutação indicada pelo fabricante e usada como referência para desvios percentuais. (Ref.: distância real de comutação Sr: 7 ± 10 % mm.)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme as condições associadas a cada código. (Ref.: IP65, IP66, IP67, IP68 e IP69K.)
