Sensor Indutivo IFM IFS241 M12 PNP 7mm

Pré-visualizar: IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm

IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm

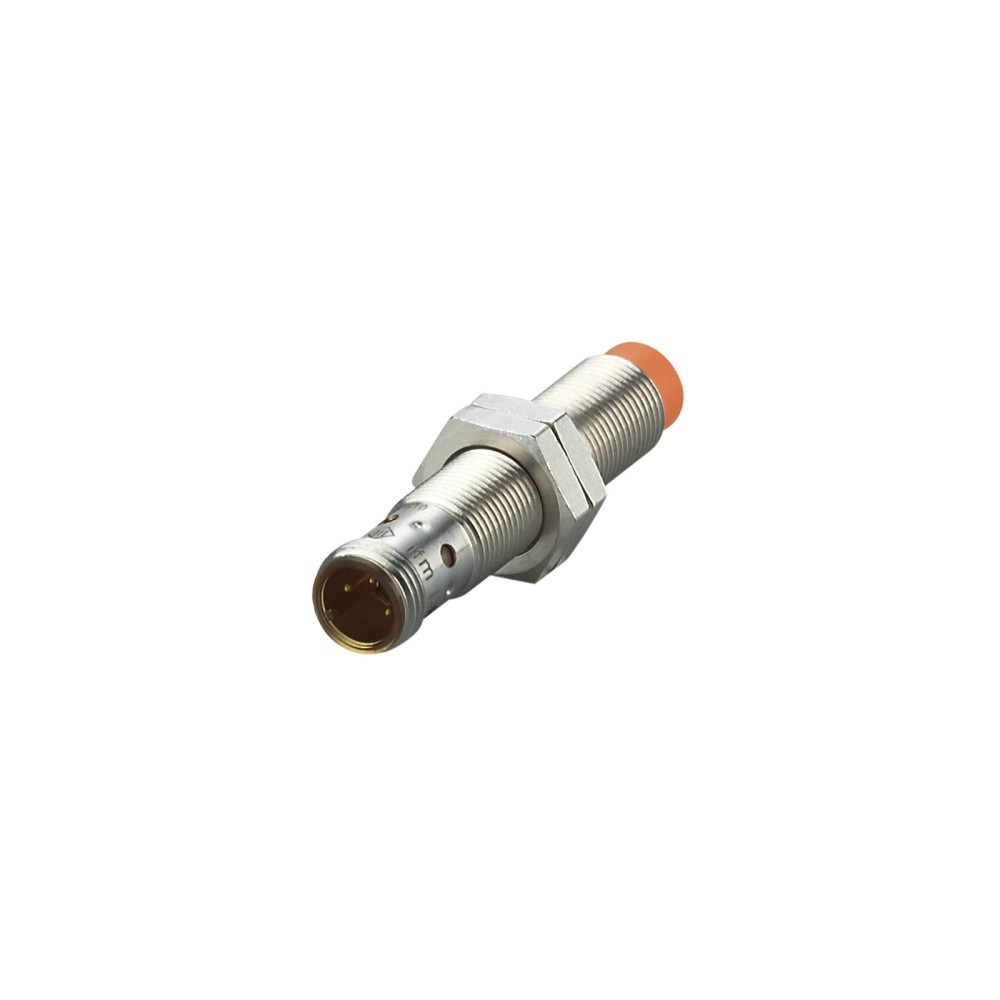

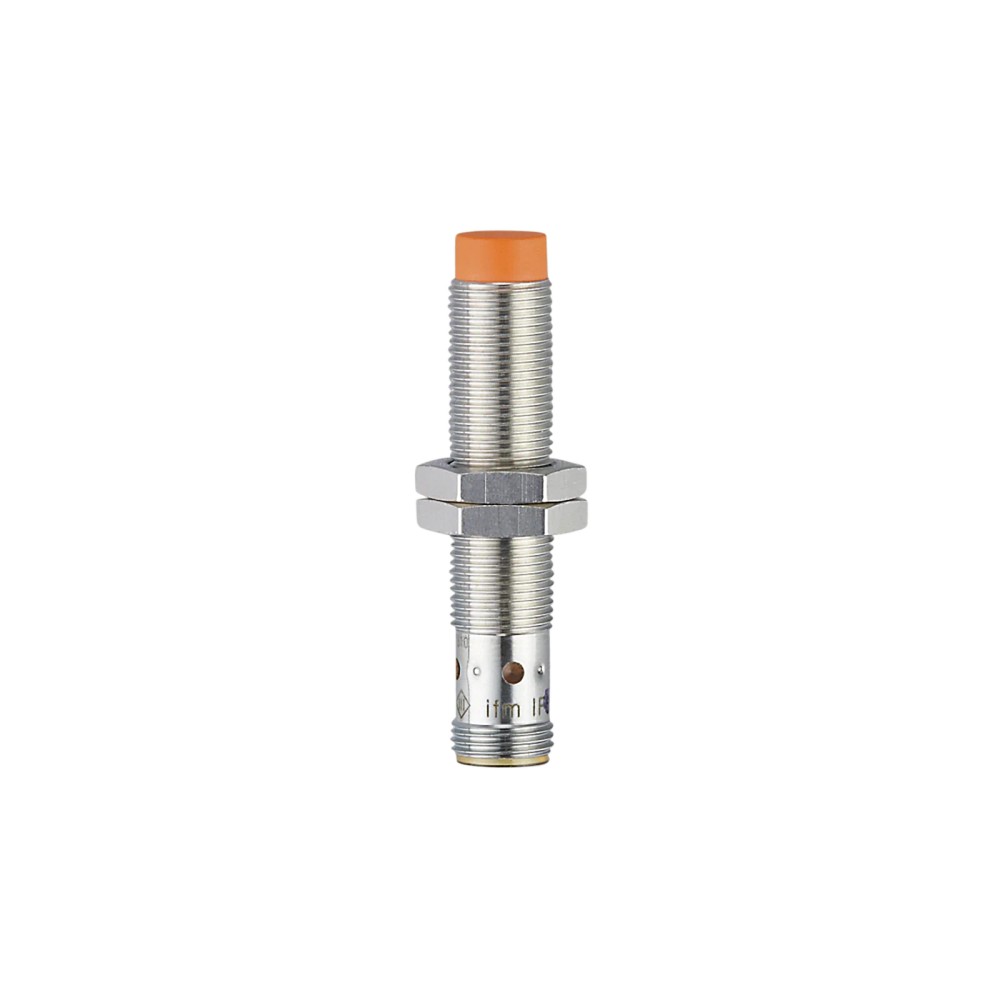

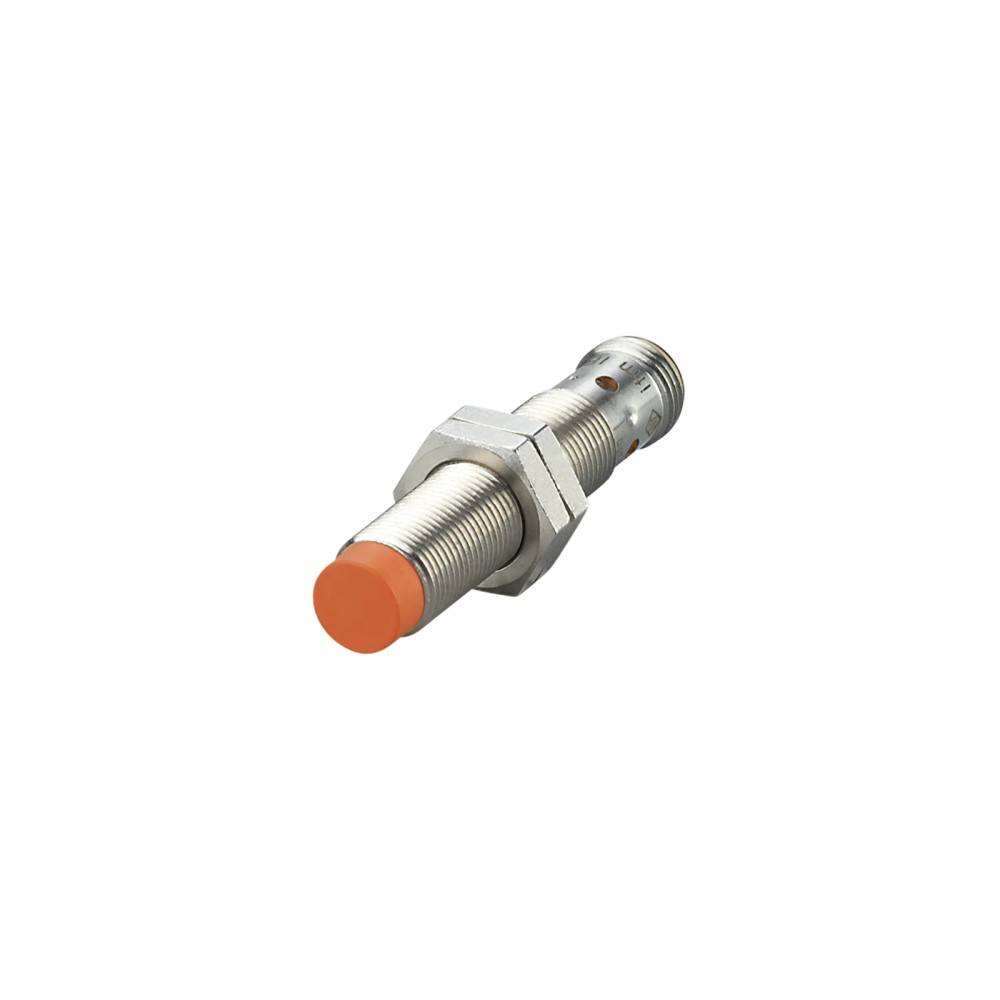

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS241
EAN: 4021179271394
NCM do produto: 85365090

Destaques do Produto Alcance nominal 7 mm...mais

Fechar menu

Saiba mais sobre: "IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm"

Destaques do Produto

Alcance nominal

7 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem

M12 x 1, não embutida

Conexão

M12, codificação A, 3 contatos

Comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm

O IFS241 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção nominal de 7 mm e construção M12 x 1 não embutida. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 700 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IFS241
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação	700 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C
Dimensões	M12 x 1; comprimento de 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em equipamentos e sistemas de automação industrial, respeitando a distância de trabalho e a instalação não embutida.
Aplicações que necessitam de saída PNP normalmente aberta e alimentação de 10...30 V DC.
Ambientes que exijam os graus de proteção declarados e operação entre -40 e 85 °C, incluindo aplicações industriais móveis e com fluidos refrigerantes e lubrificantes conforme a aplicação informada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída NPN ou normalmente fechada: a ficha especifica PNP normalmente aberta.
Não selecionar para alimentação fora da faixa especificada de 10...30 V DC.
Não tratar 7 mm como distância de trabalho garantida em qualquer condição: a distância de trabalho indicada é 0...5,67 mm, e a instalação é não embutida.

APLICAÇÕES E USO

Uso declarado pelo fabricante em aplicações industriais e automação industrial, incluindo aplicações móveis e ambientes com fluidos refrigerantes e lubrificantes; a ficha não detalha limites específicos de exposição a esses fluidos.
Detecção de objetos metálicos por saída de comutação PNP normalmente aberta, em instalação não embutida e respeitando a distância de trabalho indicada.
Possibilidade de integração a entradas de controle compatíveis com PNP, como aplicação inferida a partir do tipo de saída; confirmar alimentação, lógica e pinagem do sistema antes da ligação.
A temperatura de operação especificada é -40...85 °C; para aplicação sob certificação UL, a faixa indicada é -25...70 °C. Os graus IP declarados não substituem a validação das condições de instalação.

COMO ESCOLHER

Antes de comprar o IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm, verifique estes pontos:

Escolha o IFS241 quando

A aplicação exigir sensor indutivo M12 não embutido, detecção nominal de 7 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC. Confirme também o espaço para o comprimento de 60 mm e a compatibilidade do conector M12.

Avalie outra configuração quando

O comando elétrico exigir NPN, saída normalmente fechada, alimentação fora de 10...30 V DC ou montagem embutida. Para esses requisitos, consulte a ficha de outra versão antes da seleção; o IFS241 é especificado como PNP normalmente aberto e não embutido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do componente indicada na ficha do fabricante.
Modelo / código	IFS241	Identificação do produto.
Aplicação informada	Uso em aplicações industriais, móveis, com fluidos refrigerantes e lubrificantes; aplicações industriais / automação industrial	Aplicações declaradas na ficha; validar condições específicas do processo.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características informadas para este modelo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação DC.

Saída de comutação
Função elétrica	PNP	Tipo de saída especificado.
Configuração da saída	Normalmente aberta	Estado funcional declarado para a saída.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação informada.

Detecção e desvios
Alcance de detecção	7 mm	Alcance nominal informado para o sensor.
Distância real de comutação Sr	7 ± 10 % mm	Tolerância da distância real de comutação declarada.
Distância de trabalho	0...5,67 mm	Faixa de trabalho informada na ficha.
Montagem	Não embutido	Condição de instalação especificada.
Histerese	3...15 % de Sr	Variação entre os pontos de acionamento e desacionamento, referenciada a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio informado em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados por material; considerar ao avaliar distância de detecção.

Conexões
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados	Interface física elétrica declarada; consultar o desenho ou datasheet para atribuição dos pinos.
Conexão de processo	Não informada	A ficha informa rosca de montagem M12 x 1, não uma conexão de processo.

Condições ambientais e resistência
Temperatura ambiente	-40...85 °C	Faixa de operação informada.
Temperatura ambiente com certificado UL	-25...70 °C	Faixa indicada especificamente para o certificado UL.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus declarados; a adequação depende da montagem e das condições reais de exposição.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio indicada pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio indicada pelo fabricante.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio indicada pelo fabricante.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Condição de ensaio indicada pelo fabricante.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio indicada pelo fabricante.

Compatibilidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio declarados.
HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio declarado.
Burst	EN 61000-4-4: 2 kV	Nível de ensaio declarado.
AF com fio	EN 61000-4-6: 10 V	Nível de ensaio declarado.
Emissão	EN 55011 classe B	Classificação declarada.

Dados mecânicos
Designação da rosca	M12 x 1	Rosca de montagem.
Dimensões	M12 x 1; comprimento L = 60 mm	Dimensões informadas.
Invólucro	Forma construtiva de roscas	Tipo construtivo declarado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados pelo fabricante.
Peso	27,5 g	Peso indicado na ficha.
Material incluído	2 porcas de fixação	Conteúdo incluído informado.

Displays e elementos de operação
Indicador de estado	4 LEDs amarelos de status de chaveamento	Indicação visual do estado de comutação.

Dados de confiabilidade e aprovação
MTTF	1134 anos	Valor de MTTF declarado pelo fabricante; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificação UL informada na ficha.
Número de aprovação UL	A001	Identificação de aprovação informada.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.

Dados comerciais e identificação
Marca	IFM / ifm electronic	Marca informada no anúncio e na ficha.
SKU / Part Number	IFS241	Código de identificação do produto.
GTIN	4021179271394	Código global de identificação informado.
NCM	8536.50.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Verifique no esquema oficial a atribuição dos pinos antes da ligação.

Processo Sem conexão de processo informada. Montagem mecânica por rosca M12 x 1; instalação não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo de aquisição compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e faixa de alimentação de 10...30 V DC. Confirme a compatibilidade elétrica da entrada e o esquema de pinos do sistema.
Entrada que exige sinal NPN ou contato normalmente fechado	✗	A saída informada para o IFS241 é PNP normalmente aberta.
Montagem roscada M12 x 1 com instalação não embutida	✓	A rosca M12 x 1 e o tipo de montagem não embutido constam na ficha. Respeite o espaço físico e a distância de trabalho.
Montagem embutida no material de suporte	✗	O modelo é especificado para montagem não embutida.
Uso em ambiente dentro da faixa de -40...85 °C, com grau de proteção compatível com as condições de instalação	✓	A ficha informa essa faixa de temperatura e os graus IP65, IP66, IP67, IP68 e IP69K; a adequação depende das condições efetivas de instalação.

INSTALAÇÃO

Como instalar o IFS241 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 7mm

Confirme que o modelo, a saída PNP normalmente aberta e a alimentação de 10...30 V DC correspondem aos requisitos do circuito.
Verifique o espaço disponível para o corpo M12 x 1 e comprimento de 60 mm, considerando que a instalação é não embutida.
Instale o sensor mecanicamente com a rosca M12 x 1 e as porcas de fixação incluídas; não exceda limites de montagem não informados na ficha.
Posicione o alvo dentro da distância de trabalho indicada e considere o fator de correção correspondente ao material detectado.
Conecte o conector M12 codificação A de acordo com a pinagem do datasheet e do equipamento receptor; não presuma a atribuição dos contatos.
Energize dentro da faixa especificada e verifique a comutação pela entrada conectada e pelos LEDs de status.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora de 10...30 V DC, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação no conector, confira a pinagem no datasheet e aproxime o alvo dentro da faixa de trabalho especificada.
A entrada do controlador permanece desligada apesar de o sensor detectar o alvo.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação incorreta do circuito.	Confirme que a entrada aceita PNP, verifique o esquema de ligação e observe o LED de status durante a detecção.
A distância de detecção é menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância de montagem acima da faixa de trabalho.	Identifique o material do alvo, aplique o fator de correção informado e meça a distância de instalação.
O estado de saída oscila ou não corresponde à posição do alvo.	Alvo operando próximo ao limite de comutação, deslocamento mecânico ou instalação diferente da condição não embutida especificada.	Verifique a posição e estabilidade do alvo, compare a distância com a faixa de trabalho e confira a montagem conforme o desenho dimensional.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFS241 em português (Datasheet) Desenho dimensional em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFS241 e para que serve?

É um sensor indutivo IFM para detectar objetos metálicos em aplicações de automação industrial. Sua saída é PNP normalmente aberta.

Que conexão elétrica e alimentação ele utiliza?

Utiliza um conector M12 codificação A com 3 contatos e alimentação de 10...30 V DC. Consulte o datasheet para identificar a pinagem.

O que acompanha o sensor?

A ficha informa a inclusão de 2 porcas de fixação. Não há outros acessórios listados.

Este modelo serve para uma entrada NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Verifique a lógica da entrada antes da compra.

Posso instalar o IFS241 embutido no suporte?

A ficha especifica montagem não embutida. Para instalação embutida, selecione um modelo cuja ficha declare essa condição.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a pinagem e se o alvo está dentro da distância de trabalho. Considere também o material do alvo e seu fator de correção.

O LED acende, mas o controlador não recebe o sinal. Qual é a causa provável?

Pode haver incompatibilidade entre a saída PNP e a entrada do controlador ou erro de ligação. Confirme que a entrada aceita PNP e compare a fiação com o datasheet.

Devo comprar um conjunto ou apenas o sensor?

O produto é informado como 1 peça por embalagem e inclui 2 porcas de fixação. A ficha não informa a inclusão de cabo ou de outros componentes.

Quando escolher este modelo em vez de um sensor embutido?

Escolha o IFS241 quando a aplicação aceitar montagem não embutida e exigir saída PNP normalmente aberta. Para montagem embutida, procure uma versão especificada para essa instalação.

Que cuidados devo ter durante a instalação?

Confira a rosca M12 x 1, a posição não embutida e a distância de trabalho antes de fixar o sensor. Faça a ligação conforme o esquema do fabricante e mantenha a alimentação entre 10 e 30 V DC.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada. (Ref.: Função elétrica PNP)

Normalmente aberta

Configuração em que a saída permanece aberta no estado normal e comuta ao detectar conforme a função do sensor. (Ref.: Configuração da saída normalmente aberta)

Montagem não embutida

Instalação em que a face ativa do sensor não fica embutida no material de suporte, conforme a condição de montagem especificada. (Ref.: Montagem não embutido)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa neste modelo como percentual de Sr. (Ref.: Histerese 3...15 % de Sr)

Fator de correção

Coeficiente indicado para considerar a influência do material do alvo na detecção. (Ref.: Fator de correção: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3)
