Sensor Indutivo IFM IFS240 M12 PNP 4mm Industrial

Pré-visualizar: IFS240 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

IFS240 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

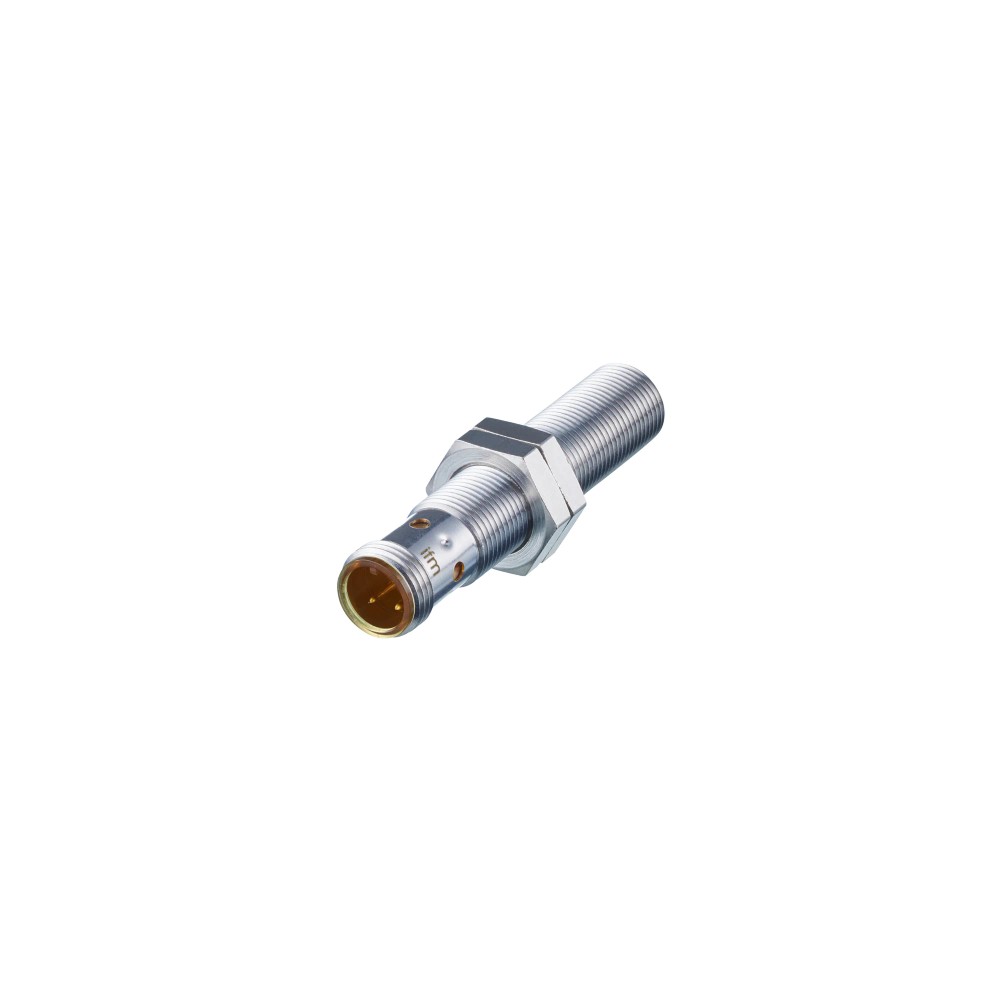

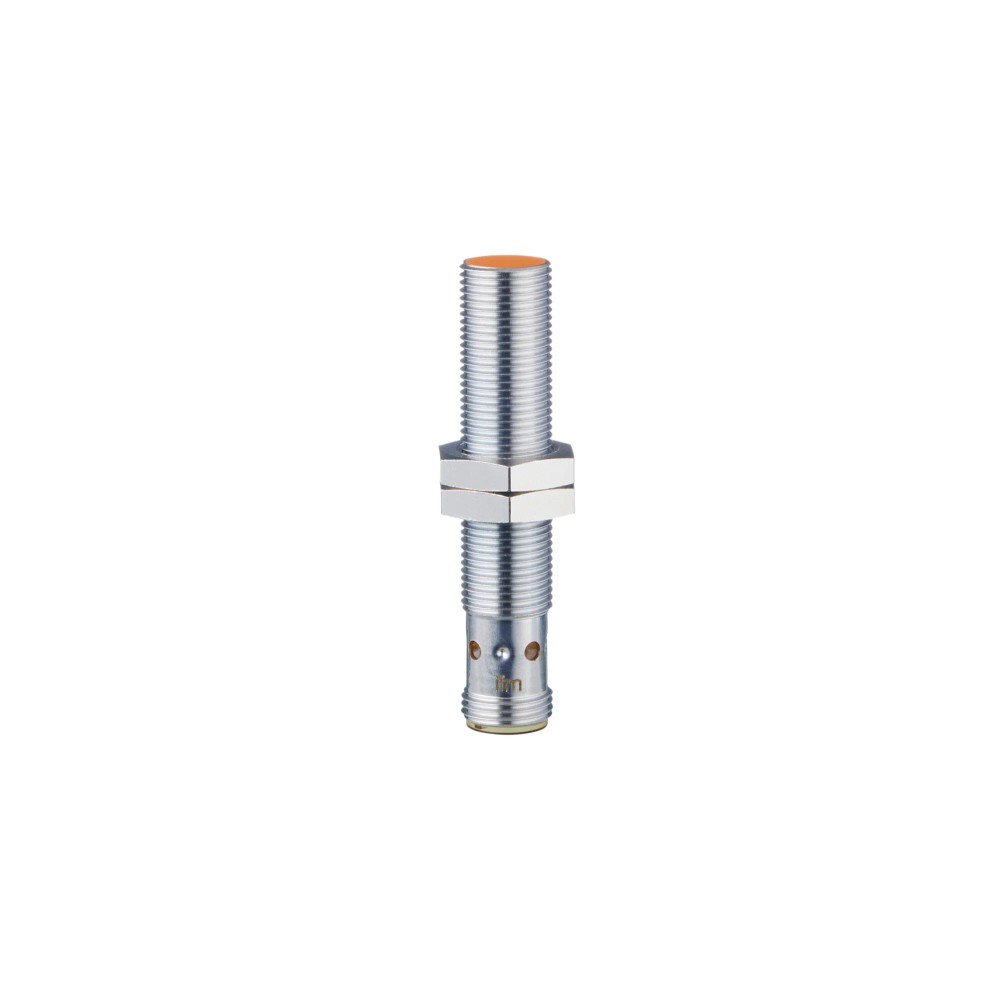

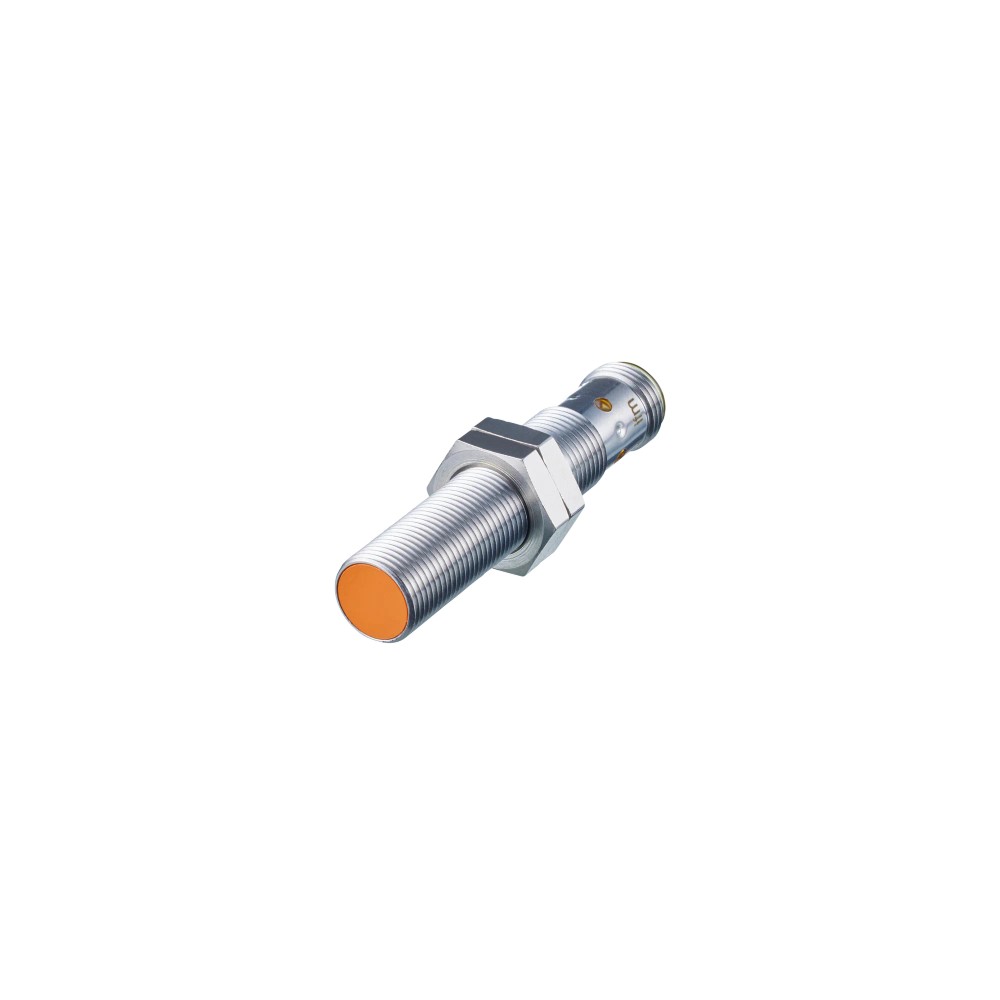

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS240
EAN: 4021179271387
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm,...mais

Fechar menu

Saiba mais sobre: "IFS240 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Alcance nominal

4 mm, montagem embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10 a 30 V DC

Conexão

M12, 3 fios

Frequência de comutação

700 Hz

Temperatura de operação

-40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS240, M12 PNP, normalmente aberto, alcance de detecção de 4 mm

O IFM IFS240 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, montagem embutida e alcance nominal de detecção de 4 mm. Opera com alimentação DC de 10 a 30 V e conexão elétrica M12 de 3 fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M12, 3 fios
Frequência de comutação	700 Hz
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C
Dimensões	M12 x 1; comprimento de 60 mm
Proteção elétrica	Contra sobrecarga, curto-circuito e inversão de polaridade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, com distância de detecção compatível com o alcance nominal de 4 mm.
Instalações que necessitam de saída PNP normalmente aberta, alimentação de 10 a 30 V DC e conexão M12 de 3 fios.
Aplicações industriais móveis e ambientes com fluidos refrigerantes ou lubrificantes, conforme descrição do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída NPN ou contato normalmente fechado: a ficha especifica saída PNP normalmente aberta.
Não selecionar quando o sistema exigir detecção além do alcance nominal de 4 mm ou distância de trabalho especificada de 0 a 3,24 mm.
Não conectar a uma alimentação fora de 10 a 30 V DC.

APLICAÇÕES E USO

Aplicação descrita na ficha: detecção indutiva em automação industrial, incluindo aplicações industriais móveis e ambientes com fluidos refrigerantes e lubrificantes; respeite a faixa ambiente especificada e os graus de proteção declarados.
Possibilidade de uso: monitoramento de presença ou posição de objetos metálicos em uma máquina, desde que a distância, o material-alvo, a montagem e a entrada de controle sejam compatíveis. Essa aplicação é uma inferência baseada no princípio indutivo, não uma aplicação individualmente validada na ficha.
Limitação de seleção: a ficha especifica alcance nominal de 4 mm e distância de trabalho de 0 a 3,24 mm; não presuma detecção de objetos não metálicos nem alcance superior ao especificado.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS240, M12 PNP, normalmente aberto, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFS240 quando

A aplicação exigir detecção indutiva com montagem embutida, alcance nominal de 4 mm, saída PNP normalmente aberta, alimentação de 10 a 30 V DC e conexão M12 de 3 fios.

Busque outra configuração quando

O circuito de controle exigir saída NPN ou normalmente fechada, ou quando a distância requerida exceder os valores de detecção informados para este modelo. Confirme no datasheet os requisitos elétricos e mecânicos da aplicação antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	IFS240	Código de identificação do produto.
GTIN	4021179271387	Identificador comercial informado no anúncio.
Aplicação descrita	Aplicações industriais e automação industrial; uso em aplicações industriais móveis, com fluidos refrigerantes e lubrificantes	Descrição de uso presente na ficha do produto; não substitui a validação das condições específicas da instalação.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características especiais indicadas na ficha.

Detecção e montagem
Princípio de detecção	Indutivo	Tecnologia de detecção indicada para o produto.
Alcance de detecção	4 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância especificados na ficha.
Distância de trabalho	0 a 3,24 mm	Faixa de distância de trabalho informada pelo fabricante.
Tipo de montagem	Embutido	Configuração de montagem indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material conforme dados do produto; considerar na avaliação da distância de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado para o sensor.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite máximo informado para a saída de comutação DC.

Saída e chaveamento
Configuração da saída	PNP, normalmente aberta	Tipo de saída e estado de contato especificados.
Número de fios	3 fios	Configuração elétrica indicada na ficha.
Frequência de comutação DC	700 Hz	Frequência de comutação informada pelo fabricante.
Histerese	3 a 15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação especificada em relação a Sr.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A	Tipo de conexão informado na ficha.
Contatos	3, dourados	Número e acabamento dos contatos indicados.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente especificada.
Graus de proteção	IP65, IP66, IP67, IP68 e IP69K	Classificações de proteção declaradas; a adequação depende das condições de instalação e uso.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio indicada na ficha.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio indicada na ficha.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10 a 3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio indicada na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio indicada na ficha.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio indicada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Normas e níveis de ensaio EMC apresentados na ficha.

Dados mecânicos
Designação da rosca	M12 x 1	Dimensão de montagem roscada informada.
Comprimento	60 mm	Comprimento indicado para o corpo do sensor.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais especificados na ficha.
Porcas de fixação	2	Quantidade indicada como material incluído.
Peso	27,7 g	Peso informado nos dados do produto.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação visual de status de chaveamento informada na ficha.

Dados de confiabilidade e certificação
MTTF	1134 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.
Certificado UL	Ta: -25 a 70 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação listados na ficha; observar as condições descritas.
Software embarcado	Não incluído	Informação declarada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; o produto é especificado como sensor indutivo com saída de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos indicados na ficha, contatos dourados; sensor de 3 fios, alimentação de 10 a 30 V DC e saída PNP normalmente aberta. Confirme a pinagem no datasheet antes da ligação.

Processo Não se aplica conexão de processo: o produto é um sensor de proximidade indutivo roscado M12 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceite sinal de sensor PNP normalmente aberto e alimentação de 10 a 30 V DC	✓	Essas características correspondem à saída e à faixa de alimentação informadas para o IFS240; confirme os limites elétricos da entrada conectada.
Entrada que exija sinal NPN ou contato normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Instalação com conexão roscada M12 x 1 e espaço compatível com comprimento de 60 mm	✓	A rosca e o comprimento correspondem às dimensões indicadas; a compatibilidade mecânica do suporte deve ser verificada na montagem.
Aplicação que exija comunicação por IO-Link ou outro protocolo digital	✗	A ficha não informa protocolo de comunicação para este modelo.
Detecção de materiais não metálicos	✗	A tecnologia especificada é indutiva; a ficha não declara detecção de materiais não metálicos.
Ambiente dentro da faixa de temperatura ambiente informada e que requer os graus de proteção listados	✓	A ficha indica temperatura ambiente de -40 a 85 °C e graus IP65, IP66, IP67, IP68 e IP69K; a instalação ainda deve respeitar as condições do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS240, M12 PNP, normalmente aberto, alcance de detecção de 4 mm

Confirme que o modelo, a saída PNP normalmente aberta e a alimentação de 10 a 30 V DC correspondem aos requisitos do circuito.
Verifique a rosca M12 x 1, o comprimento de 60 mm e o espaço disponível antes de fixar o sensor.
Instale o sensor na configuração embutida prevista e use as porcas de fixação incluídas, sem exceder condições de montagem não informadas na ficha.
Posicione o alvo metálico dentro da distância de trabalho especificada e considere os fatores de correção associados ao material.
Conecte o sensor por meio da conexão M12 de codificação A; valide a pinagem no datasheet antes de energizar.
Após a ligação, verifique a indicação de status pelos LEDs e confirme o chaveamento na entrada do sistema.

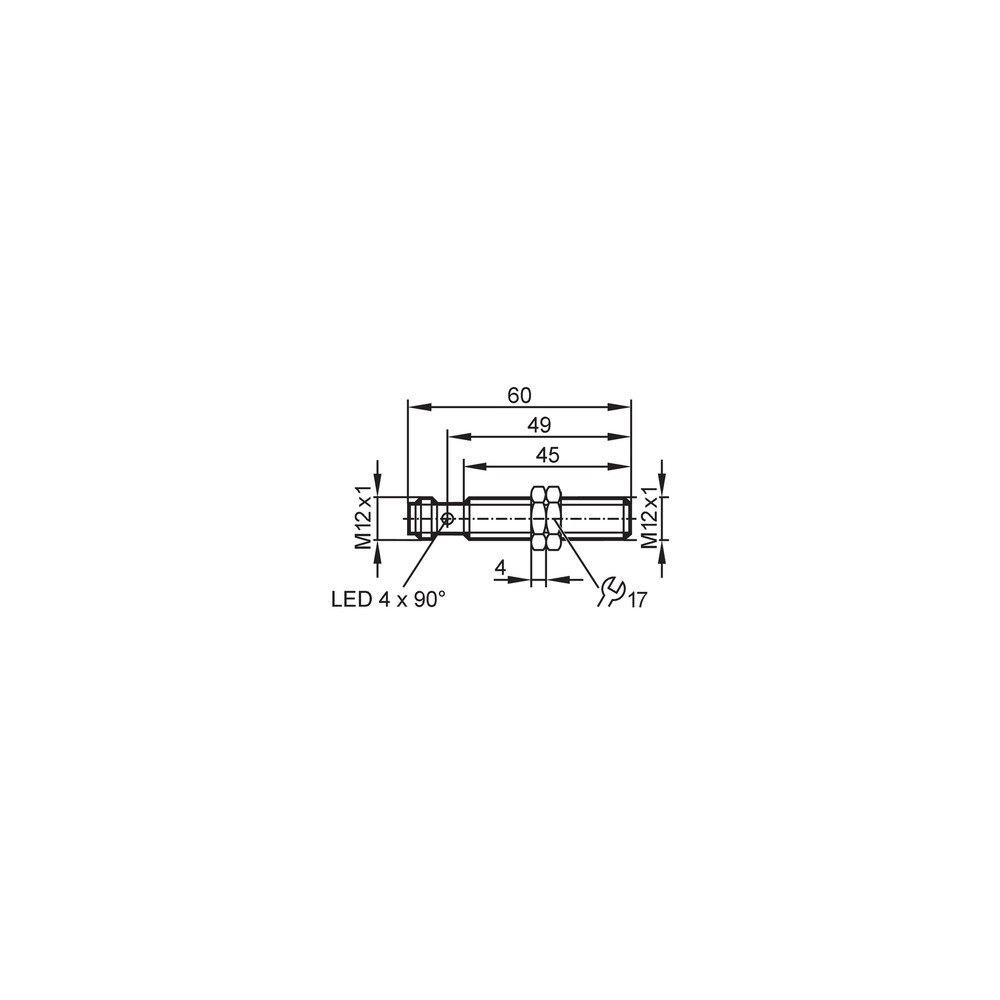

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais conforme o datasheet, confira a conexão e verifique a posição do alvo em relação à distância de trabalho de 0 a 3,24 mm.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou erro de ligação.	Confirme no esquema do controlador que a entrada aceita PNP e compare a pinagem com o datasheet do IFS240.
A comutação ocorre a uma distância menor que a esperada.	Material do alvo, distância de instalação ou condição de montagem influenciando o alcance; a ficha informa fatores de correção por material.	Meça a distância, confirme a montagem embutida e consulte os fatores de correção para o material do alvo.
O sensor apresenta chaveamento intermitente.	Conexão elétrica instável, alimentação inadequada ou alvo operando próximo ao limite de detecção.	Inspecione a conexão M12, meça a alimentação e observe a indicação dos LEDs enquanto verifica a posição do alvo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFS240 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS240 e para que serve?

É um sensor indutivo que detecta objetos metálicos em aplicações industriais. Tem saída PNP normalmente aberta e montagem embutida.

Ele funciona com qualquer entrada de CLP?

Não necessariamente: a entrada deve ser compatível com sinal PNP normalmente aberto. Confira também a faixa de alimentação e a pinagem no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. Não há indicação de cabo ou fonte de alimentação incluídos.

Posso usar este sensor em um circuito que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN, selecione uma versão com a saída exigida pelo circuito.

Ele detecta peças de plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Consulte o fabricante para confirmar a adequação a um alvo específico.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar?

Confira a distância e a posição do alvo, a alimentação e a ligação elétrica. A distância de trabalho informada é de 0 a 3,24 mm.

A entrada do controlador não muda de estado; preciso trocar o sensor?

Antes da troca, confirme se a entrada aceita PNP normalmente aberto e se a pinagem está correta. Verifique também a indicação dos LEDs e a alimentação.

Devo comprar este modelo ou procurar outro sensor?

Escolha o IFS240 quando o circuito exigir saída PNP normalmente aberta, alimentação de 10 a 30 V DC e detecção compatível com os limites informados. Para saída NPN, normalmente fechada ou maior distância, procure uma configuração que corresponda a esses requisitos.

Como devo instalar e ligar o IFS240?

Confirme a rosca M12 x 1, a montagem embutida e a compatibilidade elétrica antes de fixá-lo. Use o datasheet para validar a pinagem e verifique o chaveamento após a ligação.

Há cabo ou diagrama de pinagem incluído para instalação?

A ficha lista duas porcas de fixação, mas não informa cabo incluído. O datasheet do fabricante é a referência disponível para conferir a ligação; valide a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar objetos; neste modelo, a ficha informa detecção indutiva. (Ref.: tipo de produto)

PNP

Tipo de saída de chaveamento especificado para o IFS240. (Ref.: configuração de saída)

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser considerada ao posicionar o corpo e o alvo. (Ref.: tipo de montagem)

Histerese

Diferença percentual de chaveamento referenciada à distância real Sr, conforme a faixa indicada pelo fabricante. (Ref.: 3 a 15 % de Sr)

Grau de proteção IP

Classificação de proteção declarada para o invólucro, sujeita às condições de instalação e uso. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
