Sensor Indutivo IFM IFS230 M12 10mm PNP NF

Pré-visualizar: IFS230 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NF

IFS230 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NF

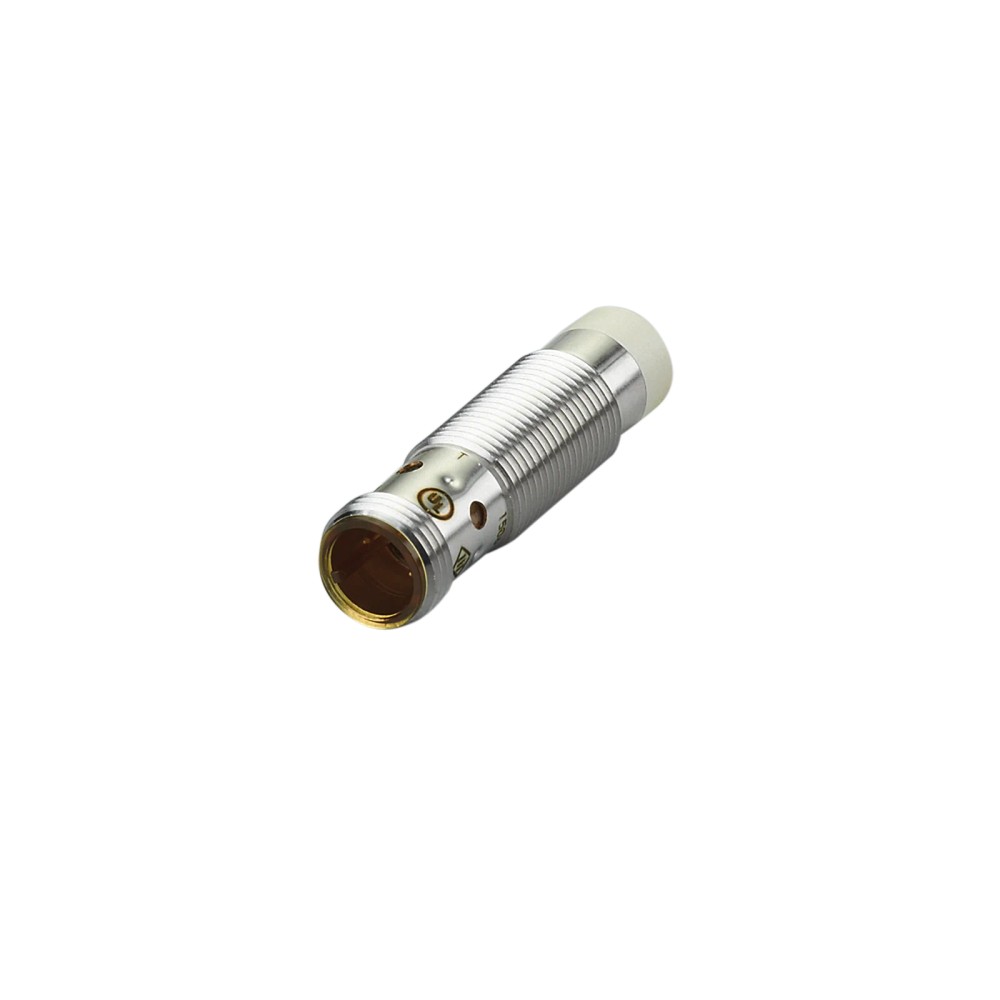

Imagem meramente ilustrativa

R$ 607,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS230
EAN: 4021179299657
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFS230 IFM - Sensor Indutivo IFM Automação Industrial M12 10mm PNP NF"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

10 mm

Lógica de saída

PNP normalmente fechada

Montagem

Não embutida

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS230, M12 x 1, alcance de 10 mm, PNP normalmente fechado, 3 fios

O IFM IFS230 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 10 mm, saída PNP normalmente fechada e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 2000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFS230
Tipo	Sensor indutivo, não embutido
Rosca e comprimento	M12 x 1; 45 mm
Alcance de detecção	10 mm
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 contatos dourados
Frequência de comutação	2000 Hz
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem detecção indutiva com saída PNP normalmente fechada e distância nominal de detecção de 10 mm.
Instalações que aceitam sensor não embutido, alimentação de 10...30 V DC e conexão elétrica M12 de 3 contatos.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e que exijam os graus de proteção declarados IP65, IP66, IP67, IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecionar se o circuito de entrada exigir saída normalmente aberta; a ficha identifica a função como normalmente fechada.
Não selecionar para uma entrada que não aceite saída PNP ou alimentação DC de 10...30 V.
Não considerar montagem embutida: o modelo é especificado como não embutido.

APLICAÇÕES E USO

Aplicação comprovada na ficha: detecção indutiva em aplicações industriais e de automação industrial; a ficha especifica alcance de 10 mm e montagem não embutida.
Possibilidade de uso: detecção de presença ou posição de objetos metálicos em uma máquina, desde que a lógica PNP normalmente fechada, a alimentação e a distância de trabalho sejam compatíveis com o circuito e a geometria instalada.
Condições declaradas: temperatura ambiente de -40...85 °C e graus de proteção IP65, IP66, IP67, IP68 e IP69K. Esses índices não definem, por si só, compatibilidade química ou adequação a qualquer fluido ou processo específico.
A ficha não declara um material-alvo exclusivo; informa fator de correção 1 para aço, aço inoxidável, latão, alumínio e cobre. Validar a distância e as condições reais de montagem na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS230, M12 x 1, alcance de 10 mm, PNP normalmente fechado, 3 fios, verifique estes pontos:

Escolha o IFS230

Quando o projeto especificar detecção indutiva, alcance nominal de 10 mm, montagem não embutida, saída PNP normalmente fechada e alimentação de 10...30 V DC.

Verifique outra configuração

Se a lógica requerida for normalmente aberta, se a entrada não for compatível com PNP ou se a instalação exigir montagem embutida, compare com um modelo que declare explicitamente essas características.

Confirme a interface física

Antes da compra, confira se o equipamento receptor aceita conexão elétrica M12 de 3 contatos e se o espaço disponível comporta o corpo M12 x 1 com 45 mm de comprimento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada no cadastro técnico.
Marca	IFM	Fabricante informado para o produto.
Modelo / part number	IFS230	Identificação do modelo.
GTIN	4021179299657	Código global de identificação informado no anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente de alimentação declarado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Limite informado para o consumo.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados técnicos.
Proteção contra curto-circuitos	Sim	Proteção indicada nos dados técnicos.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados técnicos.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente fechada	Estado funcional declarado para a saída.
Corrente máxima constante da saída DC	100 mA	Limite máximo informado para a corrente constante da saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída.
Frequência de comutação DC	2000 Hz	Frequência de comutação especificada para DC.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado.
Distância real de comutação Sr	10 ± 10 % mm	Valor e tolerância declarados para Sr.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Faixa especificada como percentual de Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Fatores declarados para os materiais listados.
Alcance aumentado	Sim	Característica especial informada na ficha.

Conexões e montagem
Designação da rosca	M12 x 1	Dimensão roscada do invólucro.
Tipo de montagem	Não embutido	Condição de montagem declarada.
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados	Interface elétrica indicada na ficha.
Número de fios	3 fios	Configuração elétrica informada.
Dimensões	M12 x 1 / comprimento 45 mm	Dimensões declaradas do produto.
Material incluído	2 porcas de fixação	Acessórios informados como incluídos.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção informados para o invólucro.
Imunidade máxima a campo eletromagnético	300 mT	Limite declarado para imunidade a campo eletromagnético.
Resistência a campos eletromagnéticos	Sim	Característica especial informada.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Ensaio e nível declarados para alta frequência irradiada.
EMC — Burst	EN 61000-4-4: 2 kV	Ensaio e nível declarados para burst.
EMC — AF com fio	EN 61000-4-6: 10 V	Ensaio e nível declarados para perturbação conduzida.
Emissão EMC	EN 55011 classe B	Classificação de emissão declarada.
Alteração rápida de temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio ambiental informadas.
Teste de névoa salina	EN 60068-2-52, Kb, severidade 5; 4 ciclos de testes	Condições do ensaio declaradas.

Resistência mecânica
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio declaradas.

Materiais e indicadores
Invólucro	Latão revestido com bronze branco	Material indicado para o corpo.
Face ativa	LCP branco	Material indicado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Contatos	Banhados a ouro	Característica especial e materialização dos contatos declaradas.
Indicador de estado	Status de chaveamento por 4 LEDs amarelos	Indicador visual informado na ficha.

Dados adicionais
MTTF	659 anos	Valor de MTTF informado no cadastro técnico; não representa vida útil garantida.
Software embedded incluído	Sim	Campo declarado na ficha; não há protocolo ou função de software detalhados.
Peso	21 g	Peso informado no conjunto de atributos técnicos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal apresentada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; sensor de 3 fios, alimentação de 10...30 V DC e saída PNP normalmente fechada. Confirmar a pinagem no datasheet antes de ligar; a ficha fornecida não detalha os pinos.

Processo Rosca M12 x 1; invólucro cilíndrico de 45 mm. Tipo de montagem especificado: não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de comutação PNP normalmente fechado e alimentação DC dentro de 10...30 V	✓	Corresponde ao tipo de saída e à faixa de alimentação declarados.
Entrada que exige saída normalmente aberta	✗	A função elétrica indicada para o IFS230 é normalmente fechada.
Instalação que exige sensor embutido	✗	A montagem informada para este modelo é não embutida.
Conexão mecânica roscada M12 x 1 com espaço para corpo de 45 mm	✓	As dimensões declaradas são M12 x 1 e comprimento de 45 mm; verificar o espaço e a montagem na aplicação.
Controlador que requer protocolo de comunicação digital	✗	A ficha apresenta saída de comutação PNP, sem protocolo digital especificado.
Operação em ambiente de -40...85 °C	✓	A faixa de temperatura ambiente declarada é -40...85 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS230, M12 x 1, alcance de 10 mm, PNP normalmente fechado, 3 fios

Confirme no projeto que a aplicação requer sensor indutivo não embutido, saída PNP normalmente fechada e alimentação de 10...30 V DC.
Verifique o espaço mecânico para a rosca M12 x 1 e o comprimento de 45 mm; consulte o desenho dimensional do fabricante.
Instale e fixe o sensor com as duas porcas incluídas, respeitando a montagem não embutida prevista para o modelo.
Conecte a interface M12 de 3 contatos ao circuito compatível; consulte o datasheet do fabricante para identificar a pinagem antes de energizar.
Confira polaridade, faixa de alimentação e compatibilidade da entrada com saída PNP normalmente fechada antes da partida.
Após a montagem, energize o circuito e valide a comutação e os indicadores de estado no ponto de operação da máquina.

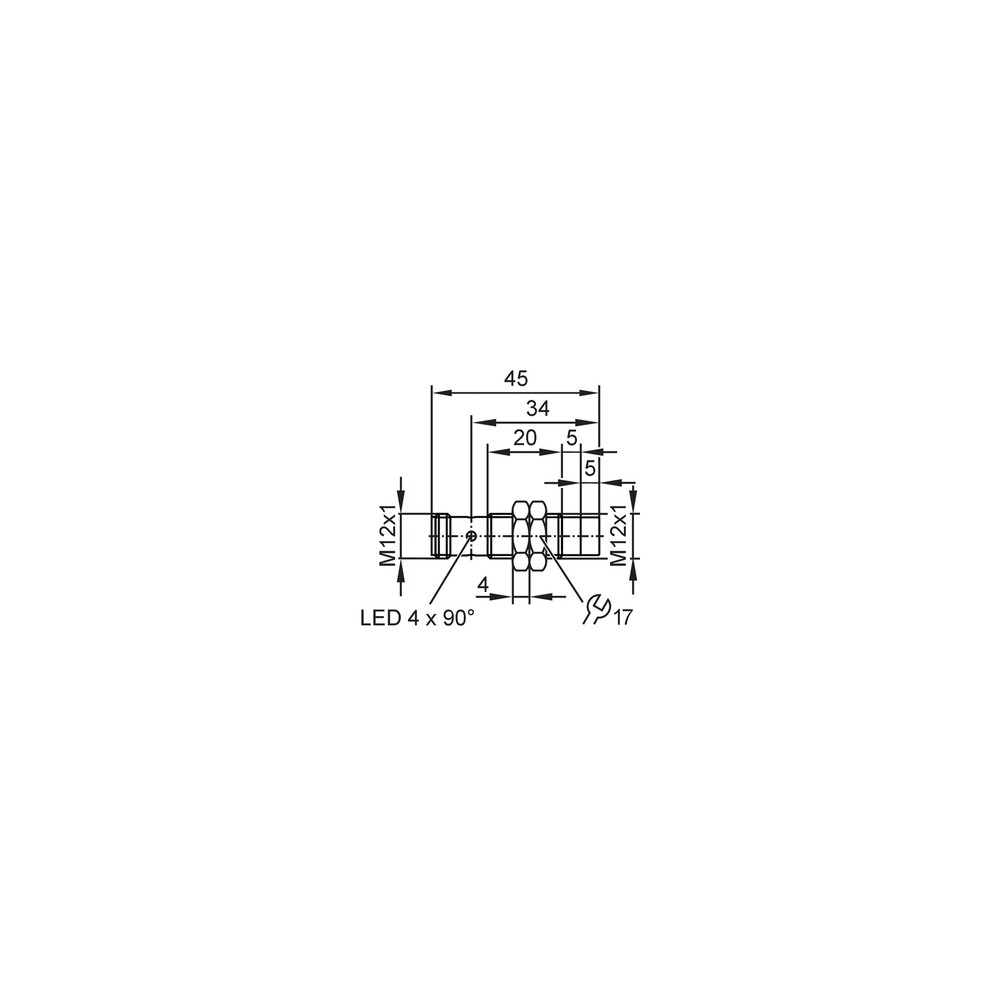

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a comutação.	Incompatibilidade entre a entrada e a saída PNP normalmente fechada, alimentação fora da faixa especificada ou ligação incorreta.	Confirme a alimentação de 10...30 V DC, a configuração da entrada do controlador e a pinagem no datasheet antes de substituir o sensor.
O sensor não comuta na distância esperada.	Alvo fora da distância de trabalho declarada, montagem incompatível com a condição não embutida ou material/posição do alvo diferentes das condições previstas.	Meça a distância e revise a montagem; compare com a distância de trabalho de 0...8,1 mm e os fatores de correção declarados para os materiais listados.
O estado indicado pelos LEDs não corresponde ao estado esperado do circuito.	Interpretação incorreta da função normalmente fechada ou falha de alimentação/conexão.	Confira a alimentação, a lógica normalmente fechada e a mudança do indicador de chaveamento durante a aproximação e o afastamento do alvo.
O sensor apresenta comutação instável na máquina.	Variação da posição do alvo, conexão elétrica inadequada ou interferência/condição de instalação que precisa ser investigada.	Inspecione a fixação, a conexão M12, a alimentação e a posição do alvo; consulte os limites de EMC e as condições de montagem do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS230 (PT-BR) (Datasheet) Desenho em escala do IFS230 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS230 e para que tipo de circuito ele serve?

É um sensor indutivo para aplicações industriais e de automação, com saída PNP normalmente fechada. Serve a circuitos DC cuja alimentação e entrada sejam compatíveis com os dados elétricos do sensor.

Qual conexão elétrica e configuração de montagem ele usa?

A conexão elétrica é M12, codificação A, com 3 contatos dourados; o sensor é de 3 fios. A montagem é não embutida e a rosca do corpo é M12 x 1.

O que acompanha o produto?

A ficha informa 2 porcas de fixação incluídas. Não especifica cabo ou outros acessórios.

Ele funciona em uma entrada que exige saída normalmente aberta?

Não conforme a configuração declarada: o IFS230 é normalmente fechado. Para uma entrada que exige normalmente aberta, selecione uma versão cuja ficha declare essa função.

Posso instalar este modelo embutido em uma superfície metálica?

A ficha especifica montagem não embutida, portanto não se deve tratá-lo como modelo embutido. Consulte o desenho dimensional e as orientações de montagem do fabricante para a instalação prevista.

O sensor não comuta; o que devo conferir antes de trocar?

Verifique primeiro alimentação dentro de 10...30 V DC, ligação e compatibilidade da entrada com PNP normalmente fechado. Confira também a distância do alvo e a pinagem no datasheet.

O controlador não detecta o sinal, embora o LED indique comutação; qual pode ser a causa?

Uma causa provável é incompatibilidade entre a entrada do controlador e a saída PNP normalmente fechada, ou ligação incorreta. Confirme a configuração elétrica da entrada e a pinagem indicada pelo fabricante antes de substituir o sensor.

Como decido entre o IFS230 e outra versão de sensor indutivo?

Escolha o IFS230 quando o projeto exigir 10 mm de alcance nominal, montagem não embutida e saída PNP normalmente fechada. Se precisar de outra lógica de saída ou montagem embutida, compare com uma versão que declare expressamente essa configuração.

É possível usar este sensor em uma aplicação que requer comunicação por protocolo?

A ficha especifica uma saída de comutação PNP, mas não informa protocolo digital. Se o controlador exigir comunicação por protocolo, confirme a interface necessária e selecione um produto cuja ficha declare esse protocolo.

Quais cuidados devo tomar na instalação elétrica?

Confirme alimentação e compatibilidade da entrada antes de energizar; use a pinagem do datasheet para conectar os 3 contatos M12. A ficha fornecida não detalha a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IFS230 é classificado como sensor indutivo.

PNP

Tipo de saída de comutação especificado para o sensor.

Normalmente fechado

Configuração funcional da saída indicada como normalmente fechada na ficha.

Montagem não embutida

Condição de instalação indicada para o sensor, que deve ser considerada no projeto mecânico.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso, conforme os códigos informados na ficha.
