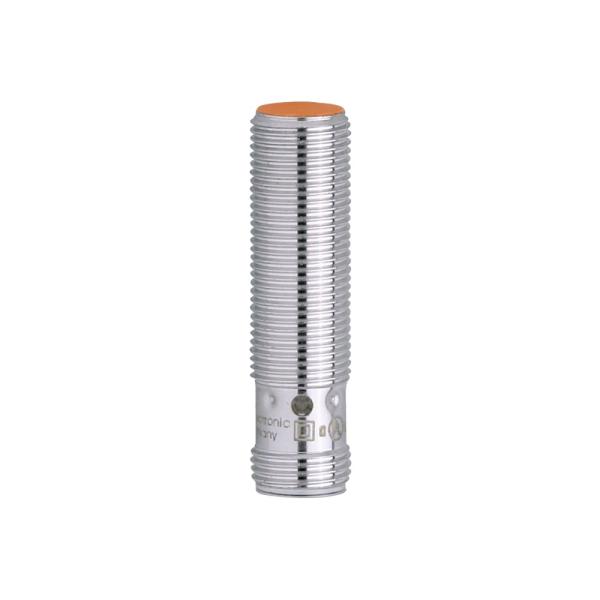

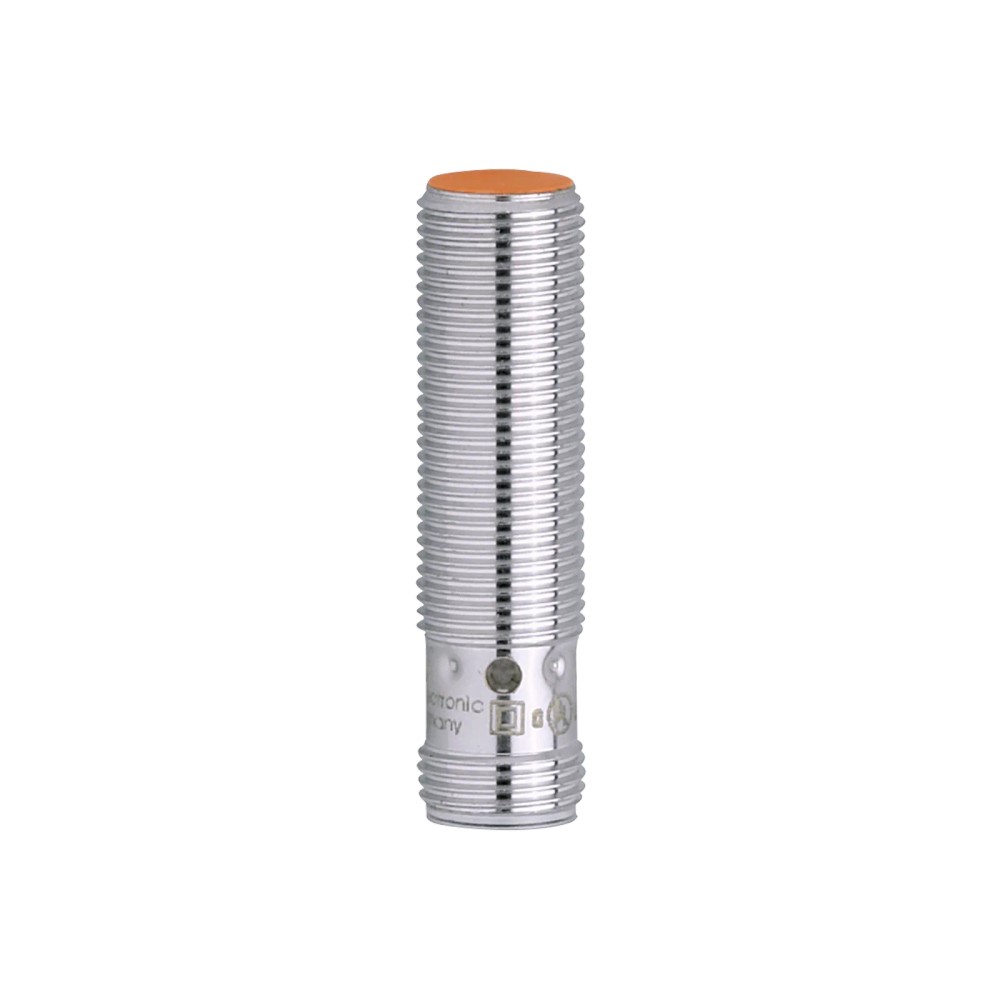

Sensor Indutivo IFM IFS214 M12 PNP 2mm

Pré-visualizar: IFS214 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm

IFS214 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm

Imagem meramente ilustrativa

R$ 651,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS214
EAN: 4021179086905
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IFS214 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm"

Destaques do Produto

Tipo de Rosca

M12 x 1

Saída Elétrica

PNP

Alcance

2 mm

Tipo de Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS214 - M12 PNP 2mm

O IFS214 da IFM é um sensor indutivo projetado para detecção de objetos metálicos em ambientes de automação industrial. Operando com saída PNP e função normalmente aberta, oferece um alcance de detecção preciso de 2 mm. Sua construção robusta com carcaça M12 e grau de proteção IP67 assegura operação confiável sob condições industriais padrão.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFS214
Tipo de Saída	PNP / NA
Alcance	2 mm
Conexão	M12
Proteção	IP 67
Frequência	700 Hz
Dimensões	M12 x 45mm
Material	Latão c/ Bronze

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e controle de posição em máquinas.
Detecção de alvos metálicos em esteiras de produção.
Ambientes industriais com condições normais de temperatura (-25 a 70 °C).
Sistemas de controle baseados em CLP com entrada PNP.

⚠ Considere outro se precisa de:

Ambientes com detecção de materiais não metálicos (madeira, plástico, vidro).
Aplicações que exigem lógica de saída NPN.
Distâncias de detecção superiores a 2 mm.
Locais com exigência de grau de proteção superior a IP 67.

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de montagem automotivas.
Monitoramento de fim de curso em cilindros pneumáticos.
Contagem de objetos metálicos em processos de embalagem.
Sinalização de posição para braços robóticos industriais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS214 - M12 PNP 2mm, verifique estes pontos:

Escolha este modelo se

Sua aplicação requer detecção precisa de objetos metálicos a uma distância de até 2mm com montagem embutida em espaços confinados (M12) e você utiliza controladores padrão industrial com lógica PNP.

Busque outra opção se

Sua aplicação exigir distâncias de detecção superiores a 2mm, lógica de saída NPN, ou se o ambiente de instalação exigir proteção superior a IP67 (como ambientes de alta pressão).

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Tipo de sensor	Indutivo	Princípio de funcionamento eletromagnético
Alcance de detecção	2 mm	Distância nominal de operação
Método de montagem	Embutido	Permite montagem rente à superfície metálica

Dados Elétricos
Tipo de saída	PNP / Normalmente Aberto	Lógica de comutação elétrica
Tensão de operação	10...30 V DC	Limite de tensão de alimentação
Frequência de comutação	700 Hz	Velocidade máxima de comutação
Consumo de corrente	< 10 mA	Corrente sem carga

Dados Mecânicos
Dimensões	M12 x 1 / L = 45 mm	Formato físico e comprimento
Material	Latão revestido com bronze branco	Material da carcaça
Conexão	Conector M12	Interface elétrica externa

Condições Ambientais
Temperatura ambiente	-25...70 °C	Faixa operacional
Grau de proteção	IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• Digital Switching (Sinal ON/OFF)

Conexões

Elétrica Conector M12, 3 fios

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de Aço	✓	Fator de correção 1 (ideal para sensores indutivos).
Detecção de peças de Cobre	✗	Fator de correção baixo (0,3), requer ajuste de distância significativo.
Ambiente com imersão temporária em líquidos	✓	O produto possui classificação IP 67.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS214 - M12 PNP 2mm

Limpe a área de instalação para remover detritos metálicos.
Insira o sensor no suporte de montagem, respeitando a rosca M12.
Ajuste a distância entre a face do sensor e o objeto alvo (máx. 2mm).
Fixe o sensor utilizando as porcas de fixação incluídas, sem apertar excessivamente.
Conecte o cabo M12, garantindo que o conector esteja totalmente inserido e travado.
Verifique o acendimento do LED amarelo indicando que o sensor está energizado e pronto para operação.

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o status da saída (não comuta).	Carga conectada incorretamente ou curto-circuito na fiação.	Verifique a continuidade do cabo M12 e a carga conectada na saída PNP.
Detecção intermitente ou inexistente.	Objeto metálico fora do alcance de 2 mm ou desalinhado.	Reajuste o posicionamento do sensor para garantir que o alvo entre na zona de 2 mm.
O LED de status do sensor permanece apagado.	Falha na alimentação DC.	Meça a tensão de entrada no pino 1 e pino 3 do conector.
Comutação errática ou falsos positivos.	Interferência eletromagnética intensa próxima ao sensor.	Verifique o isolamento dos cabos e a proximidade de motores ou conversores de frequência.

DOCUMENTAÇÃO TÉCNICA

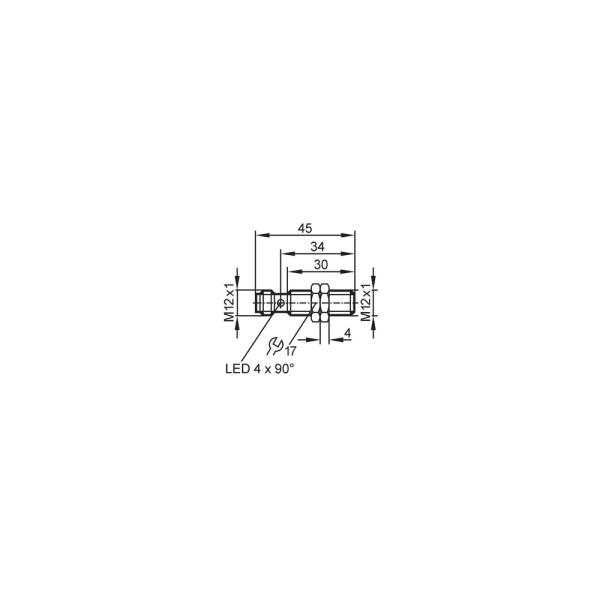

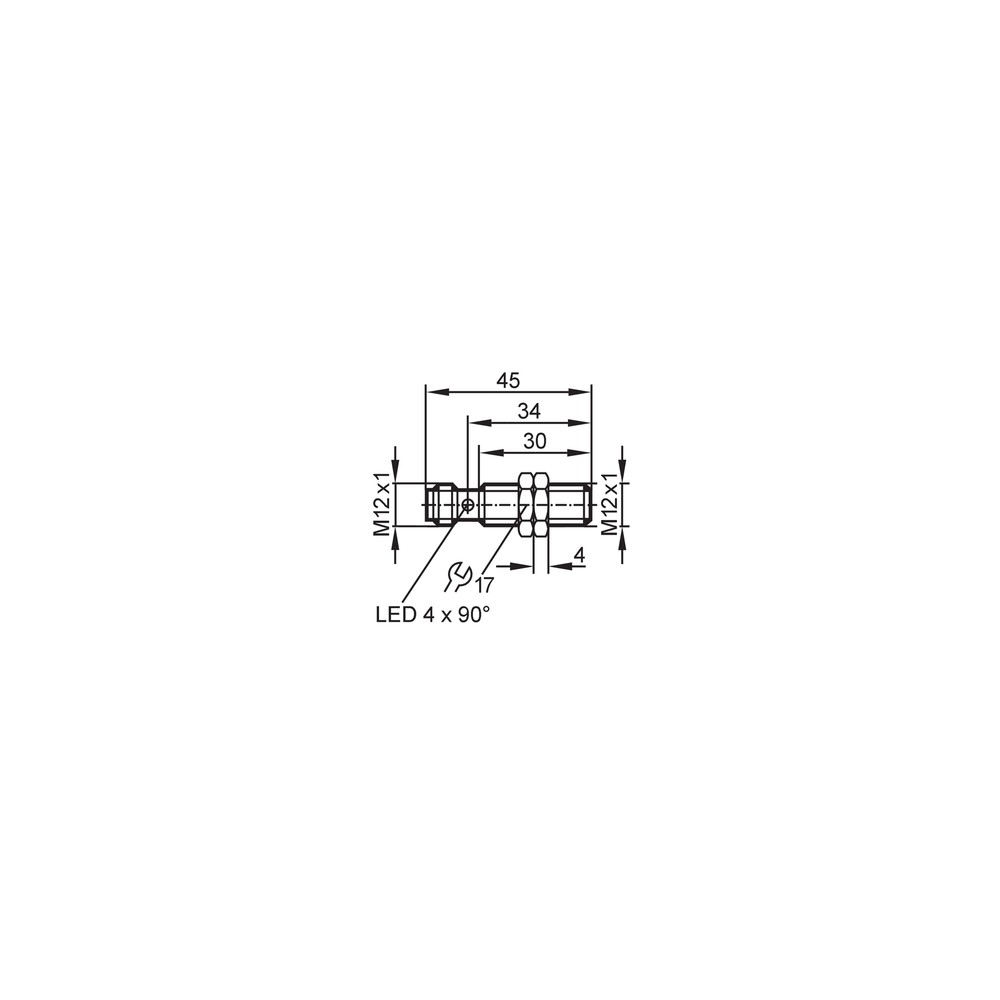

Folha de Dados Técnicos - IFS214 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFS214 e para que serve?

O IFS214 é um sensor indutivo de proximidade, modelo M12, que utiliza tecnologia PNP com saída normalmente aberta (NA) para detectar objetos metálicos sem contato físico.

O que acompanha o produto na embalagem?

Este sensor é composto pelo próprio sensor indutivo e duas porcas de fixação para instalação mecânica, conforme especificado no manual do fabricante.

Este sensor detecta objetos não metálicos como plástico ou madeira?

Não, este sensor é projetado especificamente para detectar objetos metálicos. Materiais não metálicos como plásticos, madeiras ou líquidos não serão detectados.

Este modelo possui saída NPN ou é compatível com lógica NPN?

Não, o IFS214 é uma unidade PNP. Para aplicações que exigem saída NPN, é necessário selecionar um modelo equivalente com essa especificação eletrônica.

O sensor não comuta quando o objeto passa na frente. O que devo verificar?

O sintoma comum é a ausência de sinal de comutação no controlador. A causa pode ser um curto-circuito na carga ou inversão na fiação; verifique a continuidade dos cabos e a tensão de alimentação.

Como diagnosticar falhas de alimentação no sensor?

O LED de status não acende ou pisca. Isso geralmente indica erro de alimentação ou falha interna do sensor; meça a tensão nos pinos 1 (positivo) e 3 (negativo) do conector M12.

Devo comprar este sensor ou um kit completo de automação?

Este sensor é uma unidade de detecção de proximidade indutiva. Não é um kit de automação; para sistemas completos, considere comprar os cabos conectorizados M12 separadamente.

Posso usar este sensor em aplicações de alta pressão de lavagem?

Este sensor é a versão padrão M12. Se sua aplicação exige detecção a longas distâncias (acima de 2mm) ou ambientes com alta pressão, este modelo não é indicado; busque sensores de longo alcance ou com proteção IP69K.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita mantendo o sensor alinhado ao eixo do alvo. Certifique-se de que a distância real do objeto não exceda o alcance de detecção nominal de 2 mm.

Qual a procedência deste componente?

O produto é fabricado pela IFM. A procedência e o suporte técnico são garantidos pela distribuição oficial e atendimento da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção que gera um campo eletromagnético de alta frequência para identificar alvos metálicos. (Ref.: Tipo de sensor)

PNP

Tipo de saída de comutação onde o sinal de saída é positivo em relação ao terra. (Ref.: Tipo de saída)

Flush (Embutido)

Tipo de montagem onde o sensor pode ser instalado faceado com o material metálico circundante sem perder a precisão. (Ref.: Método de montagem)

Histerese

Diferença entre o ponto de comutação de ligar e desligar do sensor, garantindo estabilidade no sinal. (Ref.: Histerese 3...15 % de Sr)

IP67

Grau de proteção que indica que o equipamento é totalmente protegido contra poeira e contra imersão temporária em água. (Ref.: Grau de proteção)
