Sensor Indutivo IFM IFS212 M12

Pré-visualizar: IFS212 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NA

IFS212 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NA

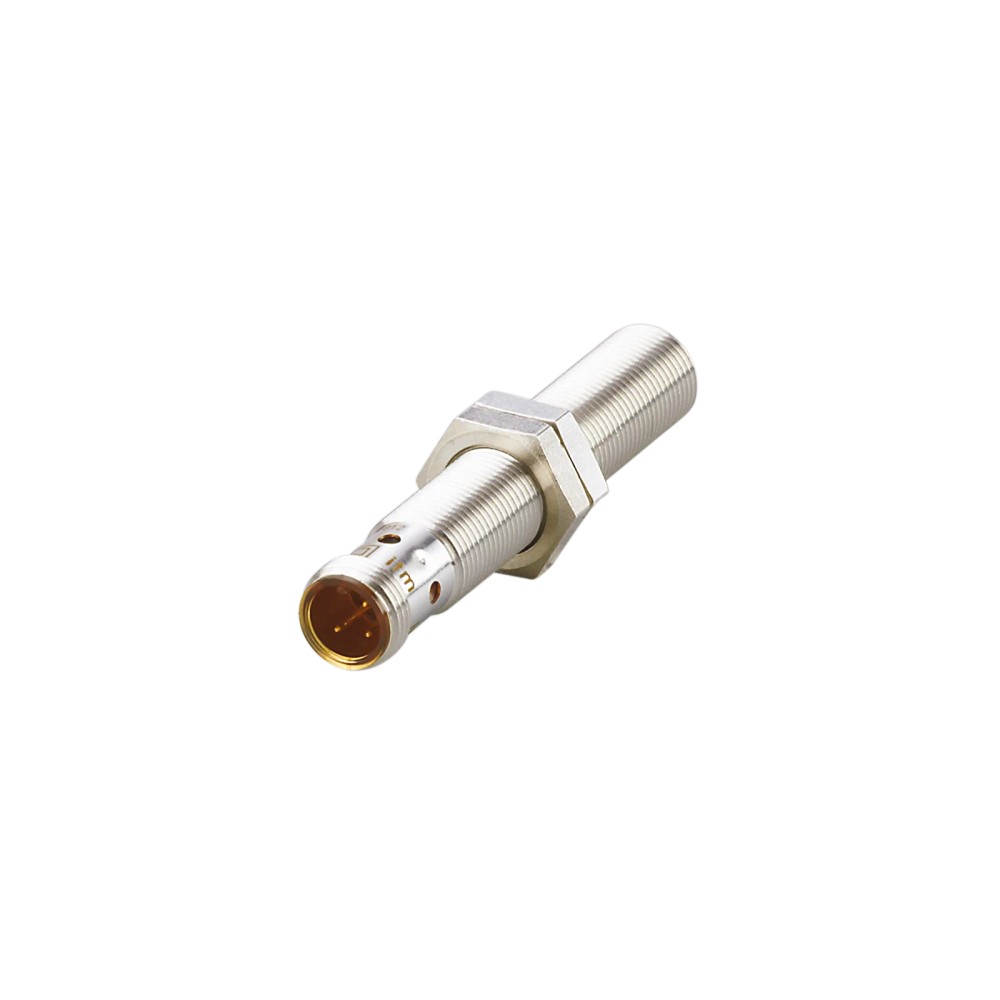

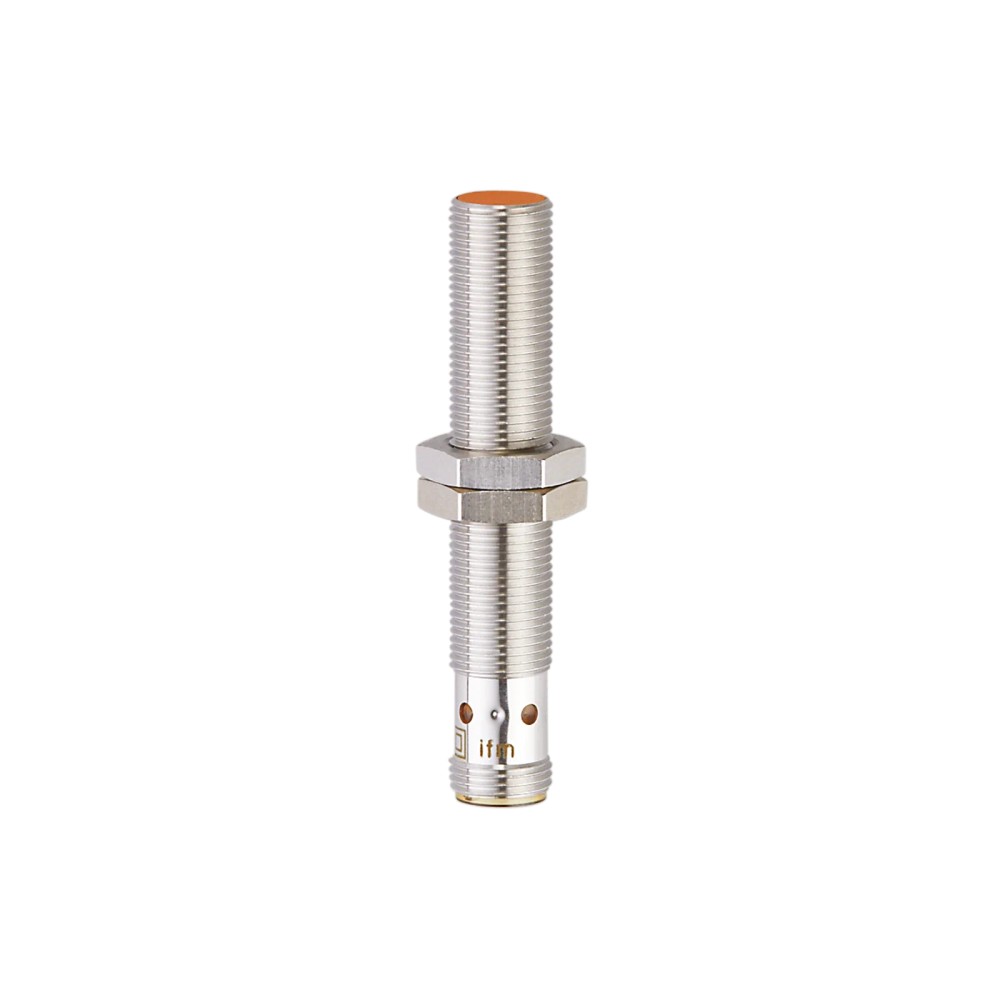

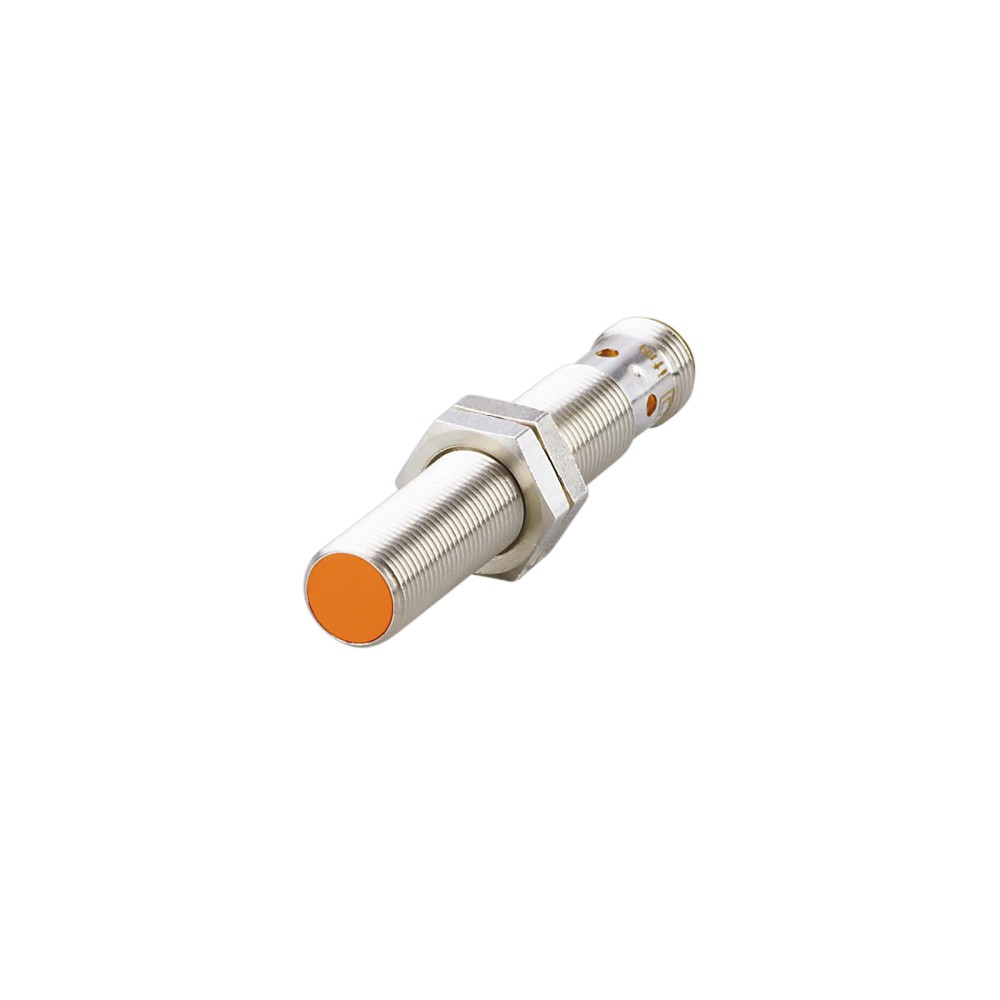

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS212
EAN: 4021179086882
NCM do produto: 85365090

Destaques do Produto Distância de detecção nominal...mais

Fechar menu

Saiba mais sobre: "IFS212 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NA"

Destaques do Produto

Distância de detecção nominal

4 mm

Montagem

Embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

Conector M12, 3 contatos

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IFS212 M12, 4 mm, PNP normalmente aberto

O IFS212 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui instalação embutida, alcance nominal de 4 mm e saída PNP normalmente aberta. Opera com alimentação de 10 a 30 V DC e conexão elétrica por conector M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IFS212
Alcance nominal	4 mm, instalação embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos
Grau de proteção	IP 67
Frequência de comutação	700 Hz
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação, respeitando a distância de trabalho indicada pelo fabricante.
Instalações que requerem sensor cilíndrico roscado M12 x 1, montagem embutida e saída PNP normalmente aberta.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecione quando o circuito de entrada exigir saída NPN ou contato normalmente fechado; a configuração especificada é PNP normalmente aberta.
Não selecione para alimentação fora da faixa de 10...30 V DC.
Não conte com detecção a distância superior ao alcance nominal de 4 mm; confirme as condições de montagem e o alvo no datasheet.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos.
Pode ser considerado em sistemas com entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC; essa aplicação é inferida a partir das especificações elétricas e deve ser validada no circuito.
Para detecção de aço inoxidável, latão, alumínio ou cobre, considerar os fatores de correção indicados pelo fabricante, pois diferem do fator de aço.
Manter a temperatura ambiente dentro de -25...70 °C; para condições de certificação UL, a ficha informa 0...40 °C.
A montagem embutida e o alcance nominal de 4 mm devem ser considerados no posicionamento. O desempenho efetivo depende do material do alvo e das condições de instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IFS212 M12, 4 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IFS212 quando

A aplicação exigir sensor indutivo de montagem embutida, alcance nominal de 4 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Busque outra configuração quando

O sistema exigir saída NPN, normalmente fechada, outro tipo de conexão elétrica ou uma distância de detecção diferente. Compare os requisitos do circuito e a ficha técnica do modelo alternativo antes da substituição.

Verifique a integração antes da compra

Confirme que o controlador aceita saída PNP e que a conexão prevista é compatível com o conector M12 de codificação A e 3 contatos. A conexão mecânica roscada M12 x 1 não determina, por si só, a compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado pelo fabricante.
Modelo	IFS212	Código do produto.
Aplicação indicada	Aplicações industriais e automação industrial	Aplicação indicada nos dados do produto.
Alcance aumentado	Sim	Característica indicada na ficha do produto.

Dados de detecção e montagem
Alcance de detecção nominal	4 mm	Alcance informado para a montagem embutida.
Método de montagem	Embutido	Condição de montagem indicada pelo fabricante.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	4 ± 10 %	Valor real de comutação conforme especificação.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados para os materiais listados; considerar na avaliação do alcance.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA	Valor de consumo informado na ficha.
Classe de proteção	II	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite máximo especificado para a saída.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado para a saída; não exceder.

Saídas e comutação
Configuração de saída	PNP, normalmente aberto	Função elétrica indicada para o produto.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação informada.
Histerese	3...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Conexões
Conexão elétrica	1 conector M12, codificação A, 3 contatos dourados	Descrição da conexão elétrica informada na ficha.
Conexão mecânica	Rosca M12 x 1	Dimensão da rosca do invólucro; não representa pinagem elétrica.
Número de fios	3 fios	Característica indicada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Temperatura ambiente conforme certificado UL	0...40 °C	Faixa indicada especificamente para a certificação UL.
Grau de proteção	IP 67	Grau de proteção especificado; observar as condições de instalação e conexão do fabricante.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências de EMC informados na ficha do produto.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento 70 mm	Dimensões do invólucro indicadas no anúncio.
Formato do invólucro	Forma construtiva de roscas	Tipo construtivo informado.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT laranja	Material indicado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Contatos	Dourados	Acabamento dos contatos indicado pelo fabricante.
Peso	30 g	Peso informado nos atributos do produto.
Acessórios fornecidos	2 porcas de fixação	Conteúdo incluído informado na ficha.

Indicadores
Indicação de status	4 LEDs amarelos	Indicadores de status de chaveamento especificados.

Confiabilidade e conformidade
MTTF	1134 anos	Valor declarado na ficha; não representa período de garantia ou vida útil assegurada.
Número de arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A001	Identificação de aprovação informada.
Fontes de alimentação	Limited Voltage/Current	Classificação de alimentação indicada na ficha.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de chaveamento PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos; saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirmar a atribuição dos pinos no datasheet do fabricante antes da ligação.

Processo Invólucro cilíndrico roscado M12 x 1; montagem embutida. Esta informação descreve a montagem mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC.
Circuito que exige saída NPN ou normalmente fechada	✗	A configuração informada para o IFS212 é PNP normalmente aberta.
Montagem mecânica para sensor roscado M12 x 1, embutido	✓	A ficha indica rosca M12 x 1 e método de montagem embutido; verifique também espaço e montagem conforme desenho dimensional.
Aplicação com alimentação exclusivamente AC	✗	O produto é especificado para corrente DC, com tensão de operação de 10...30 V DC.
Uso dentro da faixa de temperatura ambiente de -25...70 °C	✓	Essa é a faixa de temperatura ambiente informada na ficha.
Uso acima de 70 °C ou abaixo de -25 °C de temperatura ambiente	✗	A condição fica fora da faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IFS212 M12, 4 mm, PNP normalmente aberto

Confirme no projeto que a saída PNP normalmente aberta e a alimentação de 10...30 V DC são compatíveis com o circuito de entrada.
Verifique no datasheet a atribuição dos contatos do conector M12 antes de realizar a ligação; não deduza a pinagem somente pela quantidade de contatos.
Confira no desenho dimensional o espaço disponível e as dimensões de rosca M12 x 1 e comprimento de 70 mm.
Instale o sensor conforme o método embutido especificado e fixe-o com as porcas fornecidas, sem exceder condições não indicadas pelo fabricante.
Posicione o alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material detectado.
Após a ligação, valide a comutação no controlador e observe os LEDs de status; consulte o datasheet se o funcionamento não corresponder ao esperado.

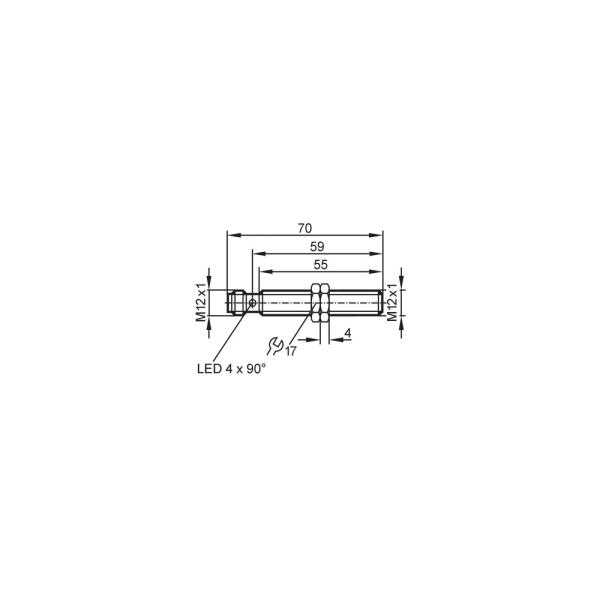

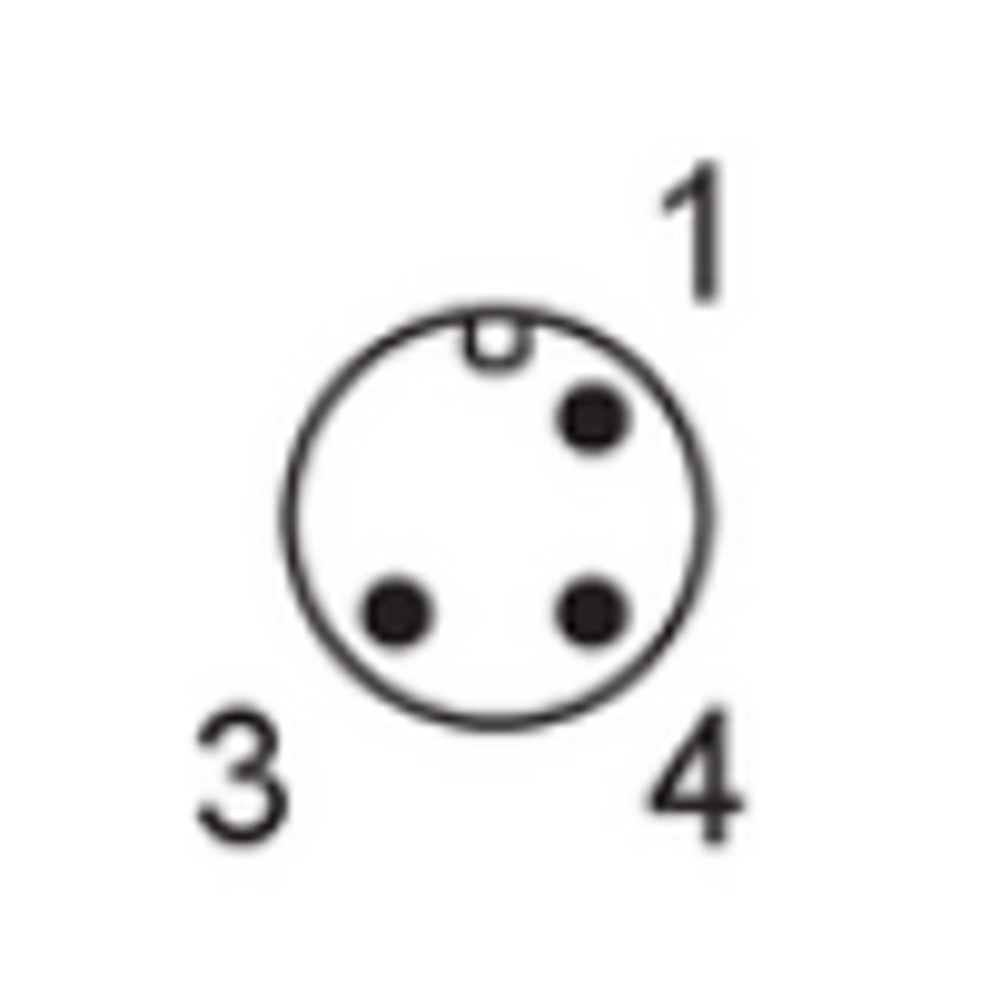

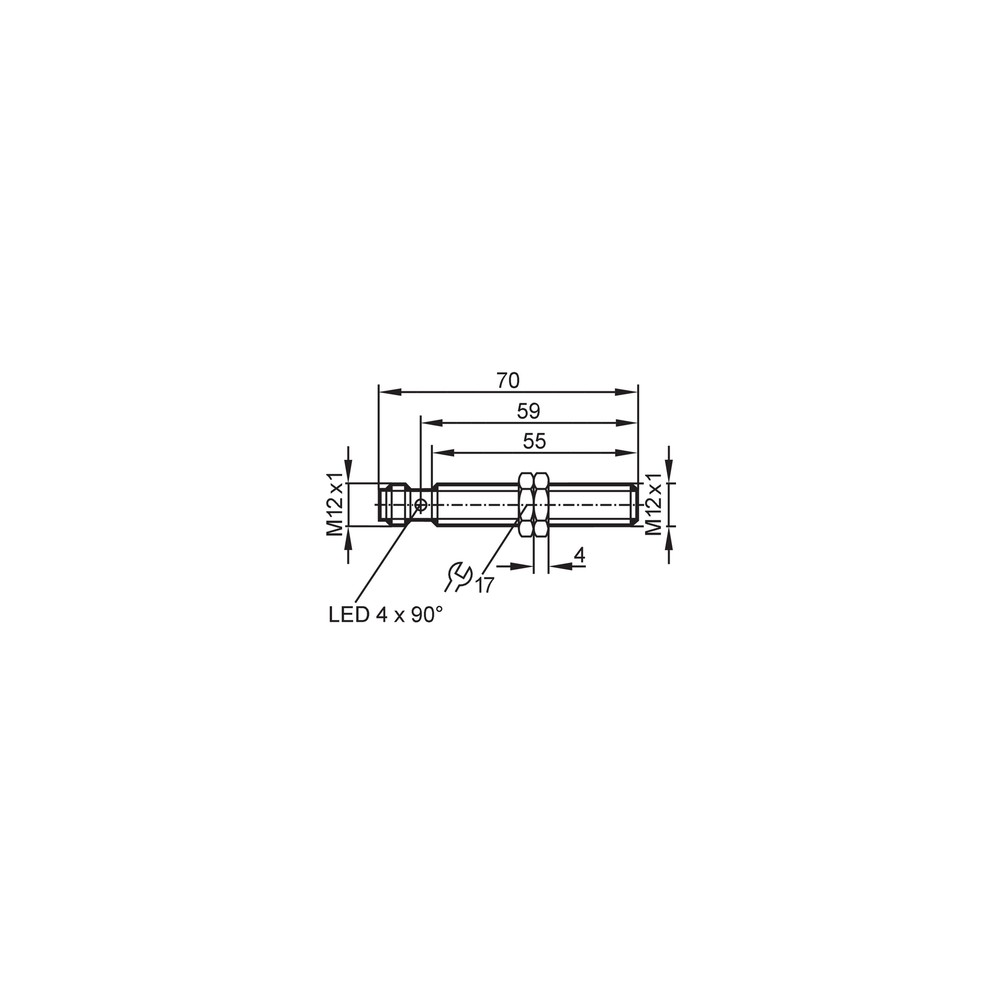

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação, ligação elétrica ou tipo de entrada incompatível com a saída PNP normalmente aberta.	Meça se a alimentação está entre 10 e 30 V DC, confira a pinagem no datasheet e confirme que a entrada do controlador aceita PNP.
O sensor comuta apenas quando o alvo está muito próximo ou não o detecta de forma consistente.	Alvo fora da distância de trabalho ou efeito do material sobre o alcance, conforme o fator de correção.	Meça a distância entre face ativa e alvo e compare o material do alvo com os fatores de correção informados na ficha.
A saída permanece ativa ou não retorna ao estado esperado.	Lógica de controle interpretada incorretamente ou alvo permanecendo na zona de detecção; a saída do produto é normalmente aberta.	Verifique a posição do alvo e monitore o sinal da saída no circuito, confirmando a lógica esperada para PNP normalmente aberto.
O sensor não opera após a instalação ou apresenta comutação irregular.	Ligação incorreta, curto-circuito, inversão de polaridade ou condição de alimentação fora da faixa especificada.	Desenergize o circuito, revise a ligação conforme o datasheet e confirme tensão, polaridade e ausência de curto-circuito antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFS212 em português (Datasheet) Desenho em escala IFS212 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFS212 e para que serve?

É um sensor indutivo da ifm para detecção de objetos metálicos em aplicações industriais e de automação. Sua saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não, a configuração informada é PNP normalmente aberta. Verifique o tipo de entrada do controlador antes da instalação.

Ele funciona com alimentação AC?

A ficha especifica alimentação DC de 10...30 V. Não há operação AC especificada para este modelo.

O sensor está ligado, mas o controlador não reconhece a detecção. O que verifico primeiro?

Confirme que a entrada aceita sinal PNP normalmente aberto e que a alimentação está na faixa especificada. Confira também a pinagem no datasheet.

A detecção falha com alguns alvos metálicos; o sensor pode estar defeituoso?

Nem sempre; o material do alvo altera o alcance, e a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Compare o material e a distância com esses dados antes de substituir o sensor.

Qual a diferença entre este sensor e um modelo NPN?

O IFS212 fornece saída PNP normalmente aberta. Se o circuito exigir NPN ou outra função de saída, selecione um modelo cuja ficha declare essa configuração.

Preciso comprar um kit ou este produto é vendido com peças de fixação?

A ficha informa duas porcas de fixação incluídas com o sensor. Ela não especifica outros componentes ou um kit adicional.

Como devo instalar e conferir a ligação do IFS212?

Instale-o conforme a montagem embutida e consulte o datasheet para confirmar a pinagem do conector M12 antes de energizar. Depois, verifique a comutação no controlador e os LEDs de status.

Posso usar o IFS212 se o sistema tiver outra distância de detecção necessária?

O alcance nominal declarado é 4 mm, com distância de trabalho indicada de 0...3,24 mm. Se o processo exigir outro alcance, compare com a ficha de outro modelo antes da compra.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo.

PNP

Tipo de saída de chaveamento especificado para o sensor; deve corresponder à entrada do circuito de controle.

Normalmente aberto

Função de saída indicada para o IFS212; confirme a lógica esperada pelo circuito de controle.

Montagem embutida

Método de instalação especificado para o sensor, relevante para o posicionamento em relação à superfície de montagem.

Fator de correção

Fator relacionado ao material do alvo que deve ser considerado na avaliação da distância de detecção.
