Sensor Indutivo IFM IFS211 M12 PNP 7mm

Pré-visualizar: IFS211 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

IFS211 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

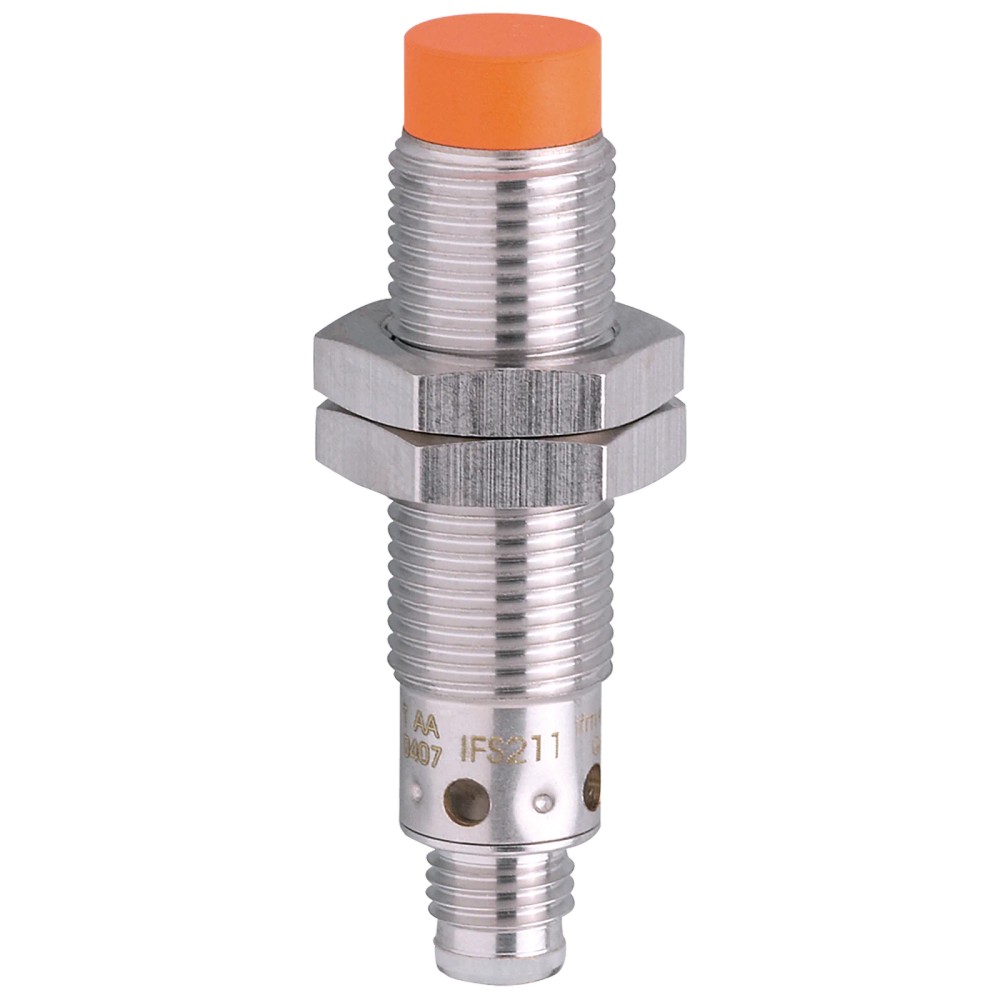

Imagem meramente ilustrativa

R$ 591,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS211
EAN: 4021179086875
NCM do produto: 85365090

Destaques do Produto Função de saída PNP...mais

Fechar menu

Saiba mais sobre: "IFS211 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm"

Destaques do Produto

Função de saída

PNP normalmente aberta

Montagem

Não embutido

Alcance nominal

7 mm

Alimentação

10...36 V DC

Conexão elétrica

M8, 3 fios

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS211, M12 PNP, alcance de detecção de 7 mm, não embutido

O IFM IFS211 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 7 mm e frequência de comutação de 700 Hz. Seu invólucro roscado M12 x 1 tem comprimento de 51 mm, e a conexão elétrica é M8 de 3 fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	7 mm; não embutido
Tensão de operação	10...36 V DC
Frequência de comutação	700 Hz
Conexão elétrica	M8, 3 fios; codificação A
Grau de proteção	IP67, quando parafusado
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 51 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal de 7 mm e a montagem não embutida.
Circuitos DC que aceitem saída PNP normalmente aberta e alimentação entre 10 e 36 V DC.
Instalações com conexão elétrica M8 de 3 fios e frequência de comutação requerida de até 700 Hz.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além do alcance nominal de 7 mm ou montagem embutida; o sensor é especificado como não embutido.
Circuitos que exijam saída NPN ou normalmente fechada, pois a ficha especifica saída PNP normalmente aberta.
Instalações que demandem alimentação fora da faixa de 10...36 V DC ou corrente de saída superior a 100 mA.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial, para detecção indutiva de objetos metálicos dentro das distâncias especificadas.
Possibilidade inferida: detecção de posição ou presença de componentes metálicos em máquinas; validar distância real, material do alvo e geometria na aplicação, considerando os fatores de correção informados.
Operação condicionada à alimentação DC de 10...36 V, temperatura ambiente de -25...70 °C e montagem não embutida. O IP67 é especificado quando o sensor está parafusado.
A saída suporta corrente constante máxima de 100 mA; cargas ou entradas que excedam esse limite requerem outra solução de interface.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS211, M12 PNP, alcance de detecção de 7 mm, não embutido, verifique estes pontos:

Escolha o IFS211 quando

A aplicação exigir detecção indutiva não embutida até o alcance nominal de 7 mm, saída PNP normalmente aberta, alimentação DC de 10...36 V e conexão elétrica M8 de 3 fios.

Avalie outra especificação quando

O circuito exigir saída NPN ou normalmente fechada, alcance acima de 7 mm, montagem embutida, alimentação fora da faixa indicada ou corrente de saída acima de 100 mA. Confirme também a interface do cabo/conector e o espaço de montagem antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part Number	IFS211	Código de identificação do produto.
GTIN	4021179086875	Identificador comercial informado.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no contexto do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação indicada.
Consumo de corrente	10 mA (24 V)	Valor de consumo informado para 24 V.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Versão da proteção: por impulso.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Valores de imunidade ESD informados.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Imunidade a alta frequência irradiada informada.
EMC - Burst	EN 61000-4-4: 2 kV	Valor de imunidade a burst informado.
EMC - AF com fio	EN 61000-4-6: 10 V	Imunidade conduzida informada.
Emissão EMC	EN 55011: classe B	Classificação de emissão informada.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração de saída	Normalmente aberto	Estado funcional de saída indicado.
Corrente máxima constante da saída DC	100 mA	Limite máximo contínuo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação especificada.
Proteção contra curto-circuito - modo	Por impulso	Modo de atuação indicado para a proteção.

Detecção e desvios
Alcance de detecção	7 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	7 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...5,7 mm	Faixa de trabalho informada na ficha.
Histerese	3...15 % de Sr	Faixa relativa ao alcance real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar distância de detecção.

Conexões elétricas
Conexão	1 x M8, codificação A	Tipo de conector informado.
Número de fios	3 fios	Configuração de ligação indicada.
Contatos	3, dourado	Material/acabamento dos contatos indicado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Proteção especificada quando o sensor está parafusado.
Certificado UL - temperatura	Ta: -25...70 °C	Condição de temperatura associada à informação UL.
Certificado UL - invólucro	Enclosure type: Type 1	Classificação de invólucro informada no registro UL.
Certificado UL - fontes	Class 2	Classificação informada para fontes de alimentação.
Número do arquivo UL	E174191	Identificador UL informado na ficha.
MTTF	2017 anos	Valor registrado no conjunto de dados; consultar o datasheet para condições e método de referência.

Dados mecânicos e materiais
Forma construtiva	Invólucro roscado	Construção indicada para montagem.
Rosca / dimensões	M12 x 1	Dimensão da rosca do invólucro.
Comprimento	51 mm	Comprimento indicado para o modelo.
Montagem	Não embutido	Condição de montagem especificada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o corpo.
Material da face ativa	PBT	Material indicado para a face sensora.
Peso	25,95 g	Peso informado no conjunto de dados.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Displays e elementos de operação
Indicador de estado	Status de chaveamento: LED amarelo, 4 x 90°	Indicação visual de comutação, visível nas posições descritas.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é apresentado com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M8, codificação A, 3 contatos dourados; configuração de 3 fios. Alimentação de 10...36 V DC e saída PNP normalmente aberta. Verificar a pinagem no datasheet antes de ligar; não presumir compatibilidade com entradas NPN.

Processo Invólucro roscado M12 x 1, comprimento de 51 mm; instalação não embutida. A rosca descreve a montagem mecânica e não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sensor PNP normalmente aberto, dentro da faixa de alimentação especificada.	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10...36 V DC; confirmar limites elétricos da entrada conectada.
Sistema cuja entrada requer sinal NPN ou normalmente fechado.	✗	A configuração indicada para este modelo é PNP normalmente aberta.
Instalação que disponha de conexão elétrica M8 compatível, 3 fios, e espaço para invólucro M12 x 1 não embutido.	✓	Essas características correspondem à conexão elétrica e à forma de montagem especificadas; conferir dimensões e pinagem.
Instalação que exige detecção acima de 7 mm ou montagem embutida.	✗	O modelo é especificado com alcance de 7 mm e montagem não embutida.
Aplicação com temperatura ambiente entre -25 e 70 °C e sensor parafusado conforme instalação.	✓	A faixa de temperatura informada é -25...70 °C e o grau IP67 é indicado quando parafusado.
Circuito que requer corrente contínua de saída superior a 100 mA.	✗	A corrente máxima constante da saída de comutação DC especificada é 100 mA.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS211, M12 PNP, alcance de detecção de 7 mm, não embutido

Confirme que o circuito de entrada aceita saída PNP normalmente aberta e que a alimentação está entre 10 e 36 V DC.
Verifique a compatibilidade mecânica da rosca M12 x 1, o comprimento de 51 mm e o espaço necessário para instalação não embutida.
Monte o sensor de acordo com o desenho dimensional e utilize as porcas de fixação incluídas, sem exceder condições não especificadas na ficha.
Consulte o datasheet para identificar a pinagem do conector M8 codificação A antes de realizar a ligação dos 3 fios.
Energize o circuito respeitando a polaridade e os limites de tensão e corrente especificados; não exceda 100 mA na saída.
Após a instalação, aproxime o alvo metálico dentro da distância de trabalho indicada e confira a comutação e o LED de estado. Para a condição IP67, assegure que o sensor esteja parafusado.

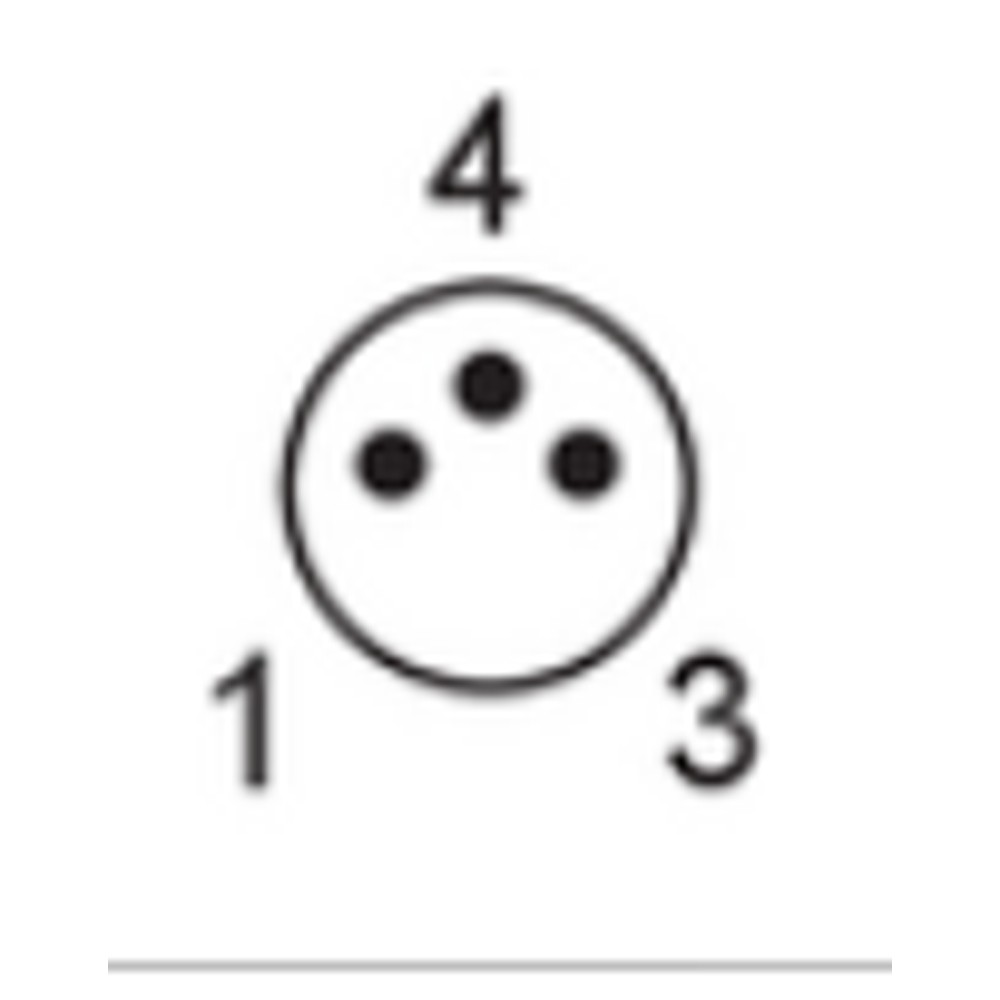

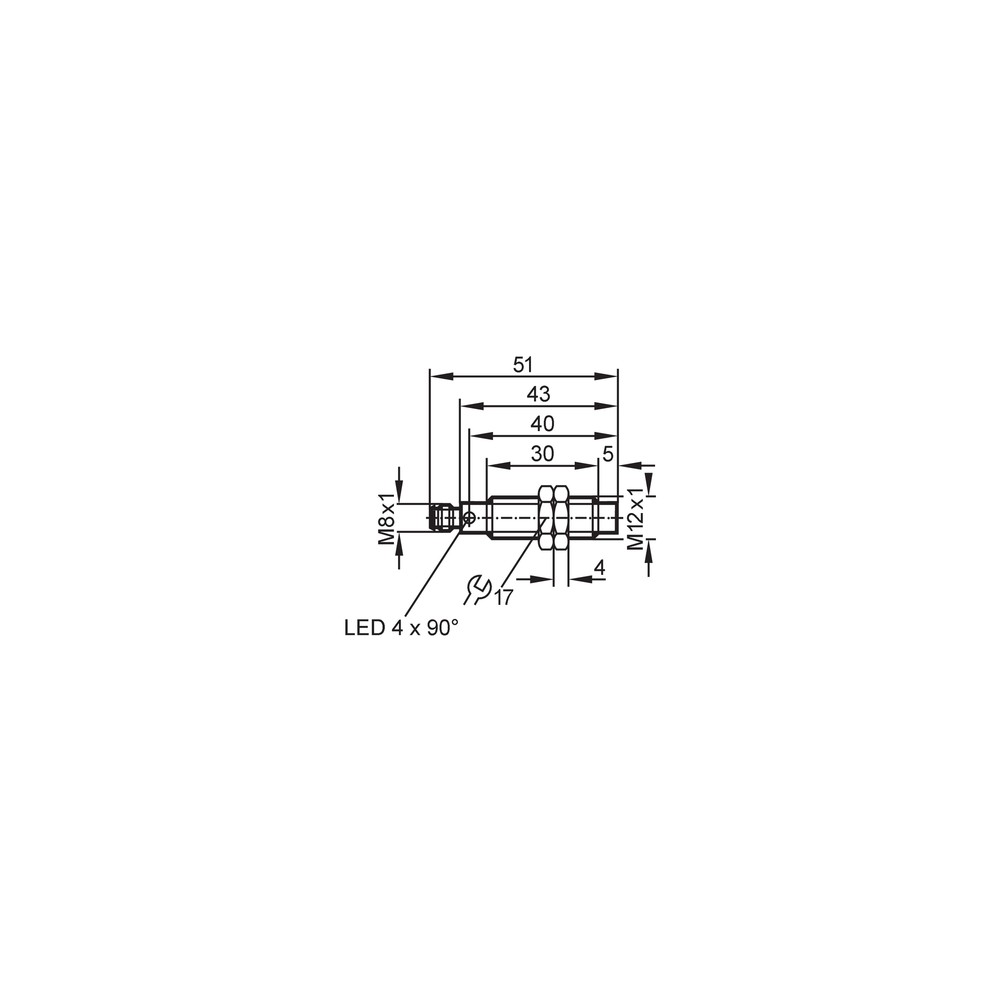

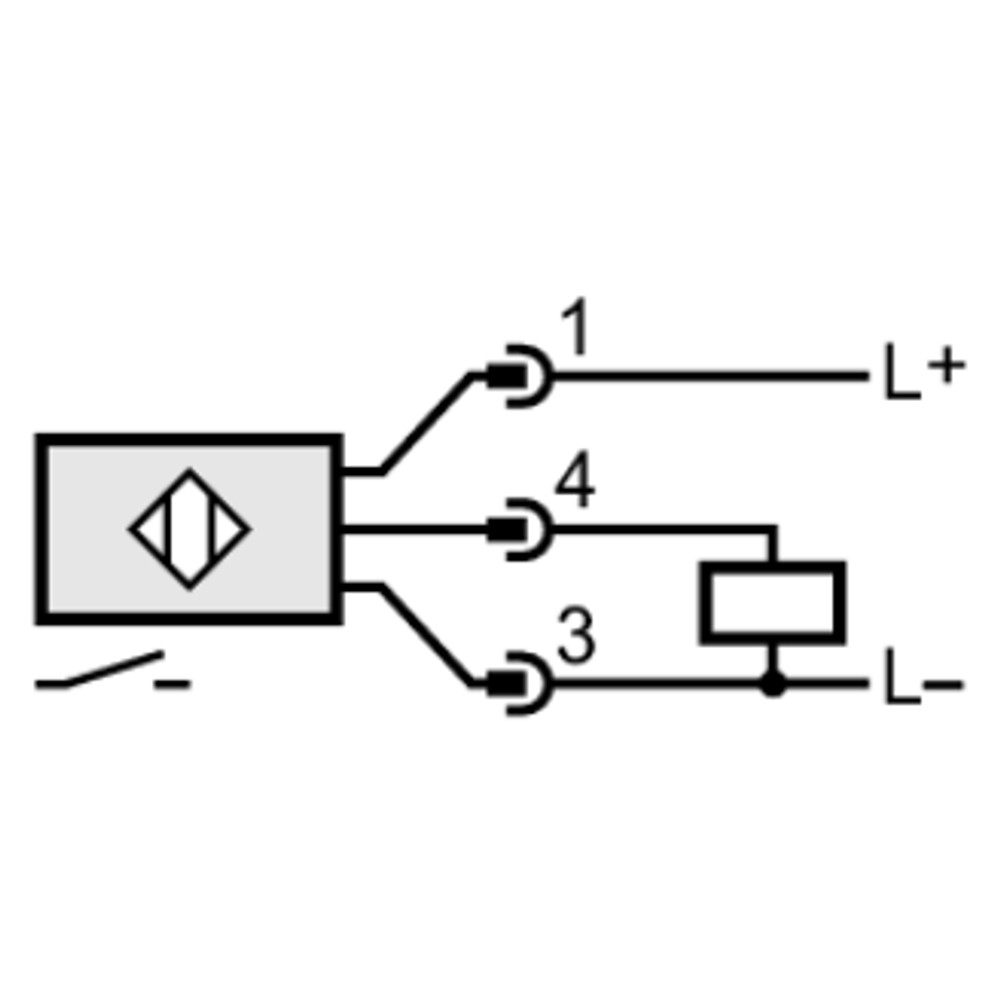

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alimentação ausente ou fora da faixa, ligação incorreta, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira a pinagem no datasheet e valide que a entrada seja compatível com PNP normalmente aberto; teste a presença do alvo dentro da distância especificada.
O sensor comuta a uma distância menor do que a esperada.	Montagem não embutida, material do alvo e fator de correção podem alterar a distância efetiva; distância nominal não equivale necessariamente à distância de trabalho.	Confirme a posição de montagem, meça a separação entre face ativa e alvo e consulte os fatores de correção da ficha para o material detectado.
A saída permanece acionada ou apresenta comportamento irregular.	Curto-circuito, sobrecarga, conexão inadequada ou corrente de carga acima do limite especificado.	Desenergize o circuito e inspecione a ligação; verifique a carga conectada e confirme que a corrente contínua da saída não exceda 100 mA.
A proteção contra ingresso de água ou poeira não corresponde ao esperado após a instalação.	O IP67 informado está condicionado ao sensor estar parafusado; montagem ou vedação inadequada pode não cumprir essa condição.	Confira se o sensor está corretamente parafusado e instalado conforme o datasheet; não extrapole a classificação para condições não descritas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS211 (PT-BR) (Datasheet) Desenho em escala IFM IFS211 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS211 e para quem ele serve?

É um sensor indutivo para aplicações industriais e de automação que precisam detectar objetos metálicos. Tem saída PNP normalmente aberta e montagem não embutida.

O sensor vem com cabo ou conector de ligação?

A ficha informa conexão elétrica M8, codificação A, com 3 contatos dourados e configuração de 3 fios. O material incluído declarado é de 2 porcas de fixação; cabo não consta como incluído.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não é a configuração indicada: o IFS211 tem saída PNP normalmente aberta. Confirme o tipo de entrada do controlador antes de conectar.

Ele serve para detectar objetos não metálicos, como plástico?

A ficha o classifica como sensor indutivo e fornece fatores de correção para metais, não para plástico. Não há suporte na ficha para afirmar detecção de objetos não metálicos.

O sensor acende o LED, mas o controlador não reconhece o sinal. O que verifico?

Verifique se a entrada do controlador é compatível com PNP normalmente aberto e confira a pinagem M8 no datasheet. Confirme também a tensão de alimentação e a ligação dos 3 fios.

A distância de detecção ficou menor com meu alvo; o sensor está com defeito?

Não necessariamente: a ficha lista fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confira o material, a distância de montagem e a distância de trabalho antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit?

O produto está listado como uma peça e inclui 2 porcas de fixação. Cabo ou kit adicional não são indicados como incluídos na ficha.

Quando devo escolher outro modelo em vez do IFS211?

Procure outra especificação se o circuito exigir saída NPN ou normalmente fechada, montagem embutida, alcance acima de 7 mm ou corrente de saída superior a 100 mA.

Como faço a instalação elétrica do IFS211?

Use alimentação DC de 10...36 V e confira a pinagem do conector M8 codificação A no datasheet antes de ligar. Respeite a configuração PNP normalmente aberta e o limite de corrente da saída.

O que verificar se o sensor não comutar depois de instalado?

Confira a alimentação, a compatibilidade PNP da entrada e as conexões elétricas; depois, teste o alvo dentro da distância de trabalho indicada. O datasheet do fabricante deve orientar a pinagem e a instalação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada conectada, conforme a configuração elétrica do circuito. (Ref.: Função elétrica: PNP)

Normalmente aberto

Configuração em que a saída é indicada como aberta no estado normal e comuta quando a condição de detecção é atingida. (Ref.: Configuração de saída)

Montagem não embutida

Instalação em que a face sensora não fica embutida no material de montagem, conforme a classificação do modelo. (Ref.: Montagem)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa como percentual de Sr na ficha. (Ref.: Histerese: 3...15 % de Sr)

Distância real de comutação nominal usada como referência para tolerâncias e variações do ponto de comutação. (Ref.: Distância real de comutação Sr: 7 ± 10 % mm)
