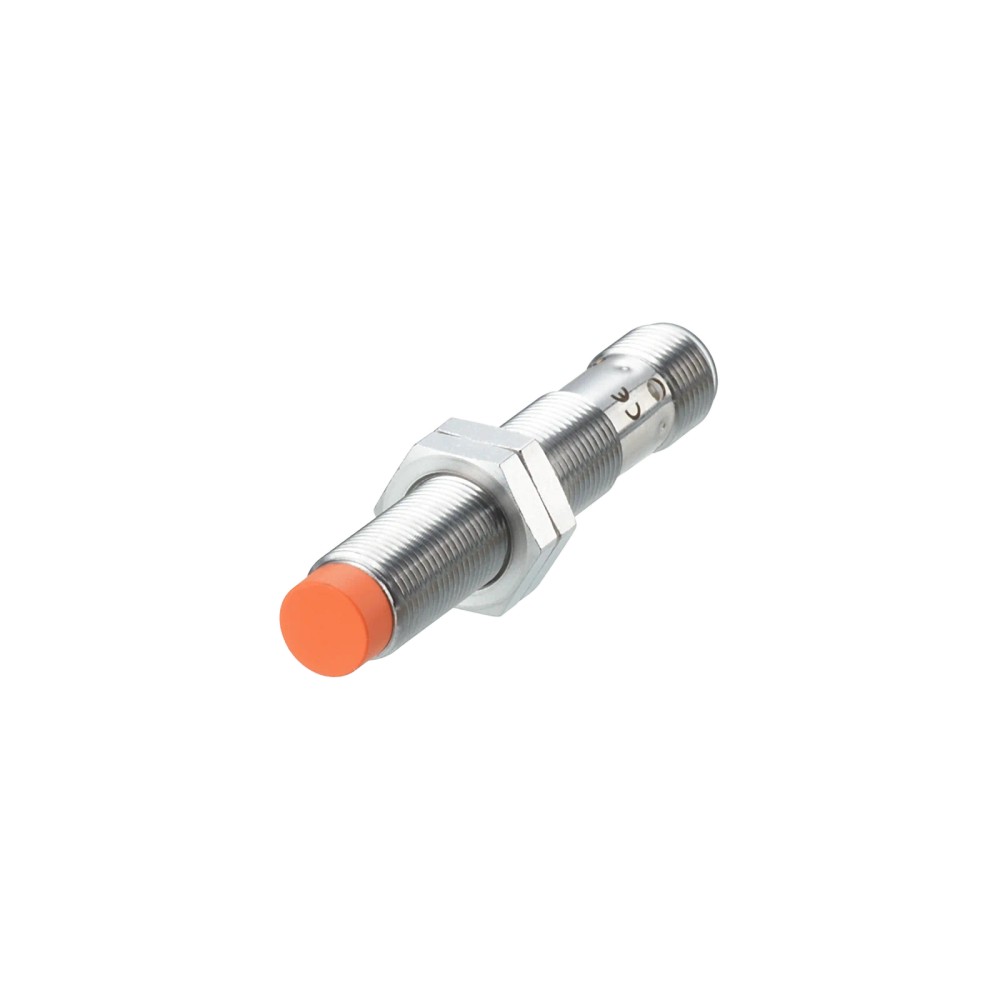

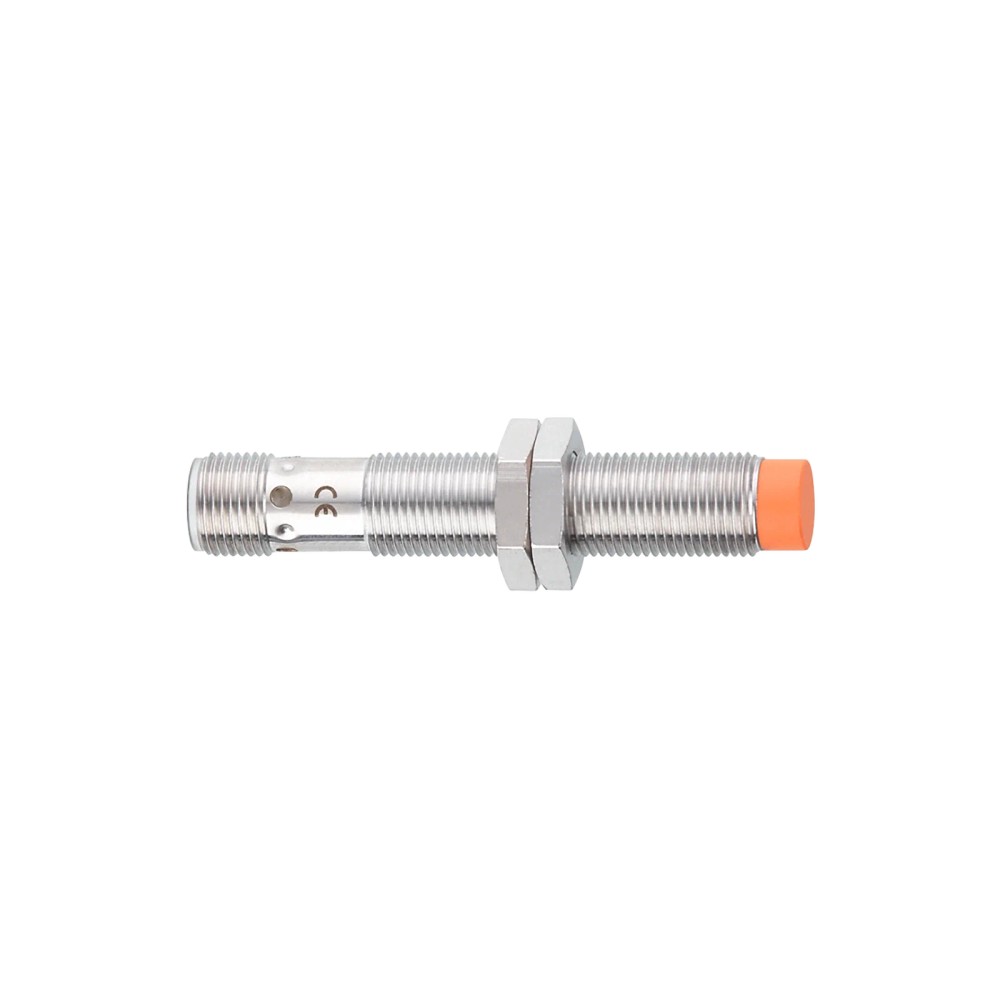

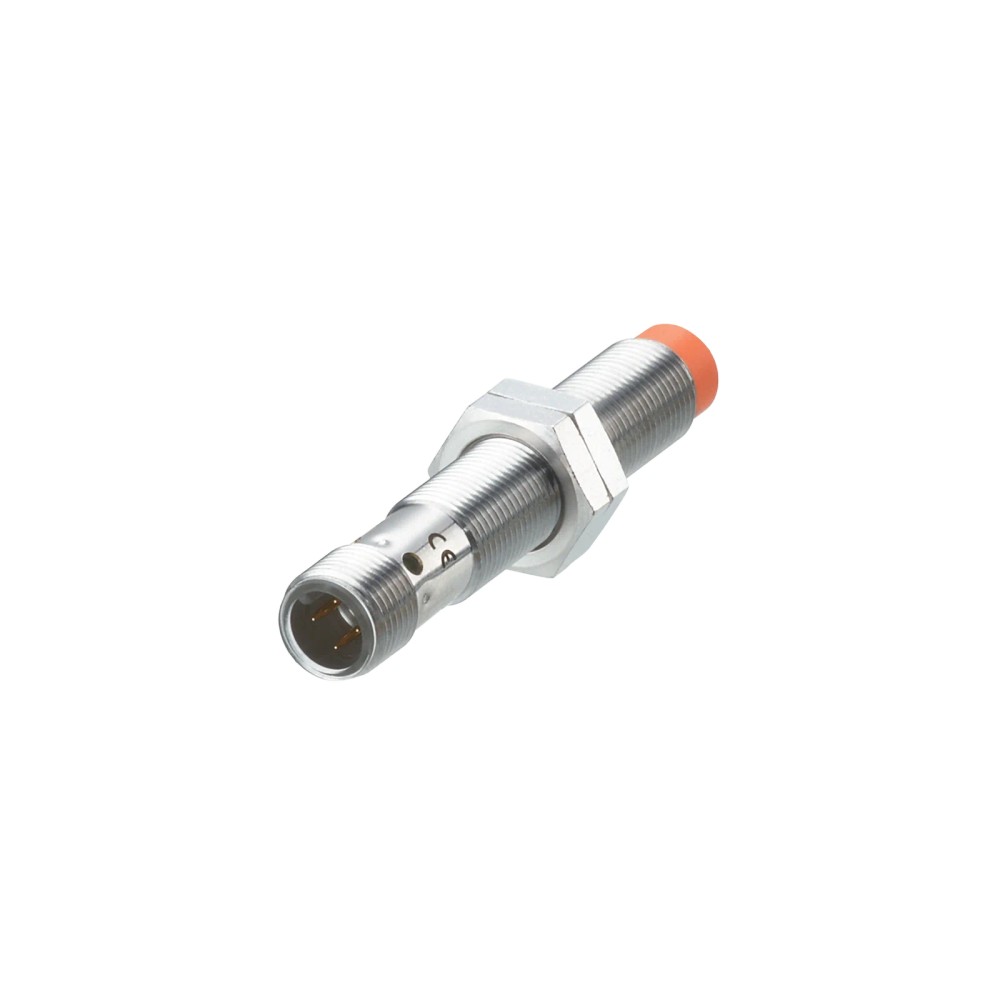

Sensor Indutivo IFM IFS209 M12

Pré-visualizar: IFS209 IFM - Sensor Indutivo IFM Automação Industrial M12, 7mm, PNP/NPN, NA

IFS209 IFM - Sensor Indutivo IFM Automação Industrial M12, 7mm, PNP/NPN, NA

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS209
EAN: 4021179086844
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IFS209 IFM - Sensor Indutivo IFM Automação Industrial M12, 7mm, PNP/NPN, NA"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

7 mm, não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

Conector M12

Ambiente

IP 67; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS209 M12 x 1, alcance de 7 mm, saída PNP/NPN normalmente aberta

O IFM IFS209 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 7 mm, saída normalmente aberta PNP/NPN e conexão elétrica por conector M12. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IFS209
Alcance de detecção	7 mm; montagem não embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, codificação A
Frequência de comutação	500 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas industriais e de automação, dentro do alcance de detecção especificado.
Aplicações com alimentação DC de 10...30 V e circuito de entrada compatível com saída PNP ou NPN normalmente aberta.
Instalações que aceitem montagem não embutida, rosca M12 x 1 e conexão elétrica por conector M12.

⚠ Considere outro se precisa de:

Não selecionar para detecção de materiais não metálicos como se fossem alvos detectáveis por indução; a ficha não especifica detecção desses materiais.
Não usar quando a aplicação exigir alcance superior a 7 mm ou montagem embutida, sem validar a geometria e a distância de operação no datasheet.
Não conectar a uma entrada incompatível com a polaridade/tipo de saída ou fora da alimentação de 10...30 V DC.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e automação industrial, para detecção indutiva de alvos metálicos. A adequação depende da distância de trabalho, do material-alvo e do fator de correção correspondente.
Pode ser considerado para sinalização de presença ou posição em máquinas quando a entrada do sistema for compatível com saída PNP/NPN normalmente aberta; essa utilização é uma possibilidade de aplicação, não uma configuração específica validada na ficha.
Operar dentro da faixa ambiente de -25...70 °C e respeitar montagem não embutida, limites elétricos e condições de proteção declaradas.
A ficha não especifica detecção de alvos não metálicos nem um alcance equivalente para todos os metais; verificar o material e a montagem no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS209 M12 x 1, alcance de 7 mm, saída PNP/NPN normalmente aberta, verifique estes pontos:

Escolha o IFS209 quando

A aplicação requer detecção indutiva, saída normalmente aberta PNP/NPN, alimentação DC de 10...30 V, montagem não embutida e alcance nominal de 7 mm.

Avalie outra configuração quando

O espaço de montagem, o alcance exigido, a lógica da entrada do controlador ou a conexão elétrica não corresponderem às características informadas. Compare esses requisitos com o datasheet antes de especificar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Marca e modelo	IFM IFS209	Identificação do fabricante e do modelo.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Referência de adequação declarada na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de alimentação.
Consumo de corrente	< 15 mA	Valor máximo informado para consumo.
Corrente residual máxima	0,6 mA	Valor especificado para a corrente residual.
Classe de proteção	II	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de imunidade declarados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de imunidade declarado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de imunidade declarado.
EMC — Surge	EN 61000-4-5: 0,5 kV, rede line to line	Condição de ensaio declarada.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de imunidade declarado.
Emissão EMC	EN 55011 classe B	Classe declarada na ficha.

Saídas
Função elétrica / saída	PNP/NPN, normalmente aberta	Tipo e função de saída informados.
Frequência de comutação DC	500 Hz	Frequência máxima de comutação especificada para DC.
Corrente constante máxima da saída DC	100 mA	Limite máximo declarado para a saída.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica indicada pelo fabricante.
Queda de tensão máxima da saída DC	2,8 V	Valor máximo especificado.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.

Detecção e desvios
Alcance de detecção	7 mm	Alcance nominal especificado.
Distância real de comutação Sr	7 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...5,67 mm	Faixa de trabalho declarada na ficha.
Montagem	Não embutido	Requisito de instalação associado ao alcance.
Histerese	1...20 % de Sr	Faixa especificada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais listados; considerar ao avaliar a distância de detecção.
Alcance aumentado	Sim	Característica especial indicada na ficha.

Conexões e instalação mecânica
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1; comprimento L = 70 mm	Dimensão nominal informada.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conexão e contatos especificados.
Torque máximo de aperto	7 Nm	Limite máximo indicado para aperto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Peso	30,5 g	Massa informada para o produto.

Materiais
Invólucro e porcas de fixação	Latão revestido com bronze branco	Materiais declarados para as peças indicadas.
Face ativa	PBT laranja	Material declarado.
Janela dos LEDs	PEI	Material declarado.
Contatos	Banhados a ouro	Característica especial informada.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado; não substitui a verificação das condições de instalação.
Certificado UL Ta	0...40 °C	Faixa Ta indicada na ficha para a certificação UL.
Número de arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A070	Identificação informada na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação informada para a alimentação.
Enclosure type	Type 1	Classificação indicada na ficha.

Displays e elementos de operação
Auxílio de ajuste óptico	Sim	Recurso indicado na ficha.
Display de ajuste adicional	1 LED vermelho	Elemento de indicação informado.
Display de status de chaveamento	4 LEDs amarelos, dispostos a 90°	Indicação de estado especificada.

Dados de confiabilidade e identificação
MTTF	1552 anos	Valor informado na ficha; não equivale a prazo de garantia ou vida útil garantida.
GTIN	4021179086844	Identificador comercial do produto.
NCM	8536.50.90	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto comuta uma saída PNP/NPN normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, com 3 contatos dourados; alimentação de 10...30 V DC. A compatibilidade elétrica depende de a entrada conectada aceitar saída PNP ou NPN normalmente aberta e dos limites de corrente e tensão especificados.

Processo Invólucro roscado M12 x 1; montagem não embutida. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com saída PNP normalmente aberta, alimentação dentro de 10...30 V DC e carga dentro dos limites da saída.	✓	A ficha especifica saída PNP/NPN normalmente aberta e alimentação DC de 10...30 V; confirme a ligação correspondente no esquema do fabricante.
Entrada de controlador DC compatível com saída NPN normalmente aberta, alimentação dentro de 10...30 V DC e carga dentro dos limites da saída.	✓	A ficha especifica saída PNP/NPN normalmente aberta; verifique o esquema de ligação aplicável à configuração escolhida.
Aplicação que exige comunicação por protocolo digital.	✗	Não há protocolo de comunicação informado para este sensor; a saída especificada é de comutação PNP/NPN.
Aplicação com montagem embutida ou com distância de detecção requerida acima de 7 mm.	✗	O produto está especificado para montagem não embutida e alcance de detecção de 7 mm.
Ambiente dentro da faixa de -25...70 °C e que requer grau de proteção IP 67.	✓	Esses valores constam na ficha; a adequação depende também das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS209 M12 x 1, alcance de 7 mm, saída PNP/NPN normalmente aberta

Confirme que o sensor, a entrada do controlador e a alimentação DC são compatíveis com a ficha e com o esquema do fabricante.
Verifique espaço para o corpo roscado M12 x 1 e comprimento de 70 mm, considerando a montagem não embutida.
Posicione a face ativa em relação ao alvo e mantenha a distância dentro da faixa de trabalho especificada; considere o material do alvo e seu fator de correção.
Fixe o sensor com as porcas fornecidas, sem exceder o torque máximo de 7 Nm.
Conecte o conector M12 codificação A conforme o diagrama de ligação do datasheet; não deduza a pinagem sem consultar o esquema do fabricante.
Após energizar dentro de 10...30 V DC, verifique a comutação e os LEDs de status; confirme a operação com o alvo instalado.

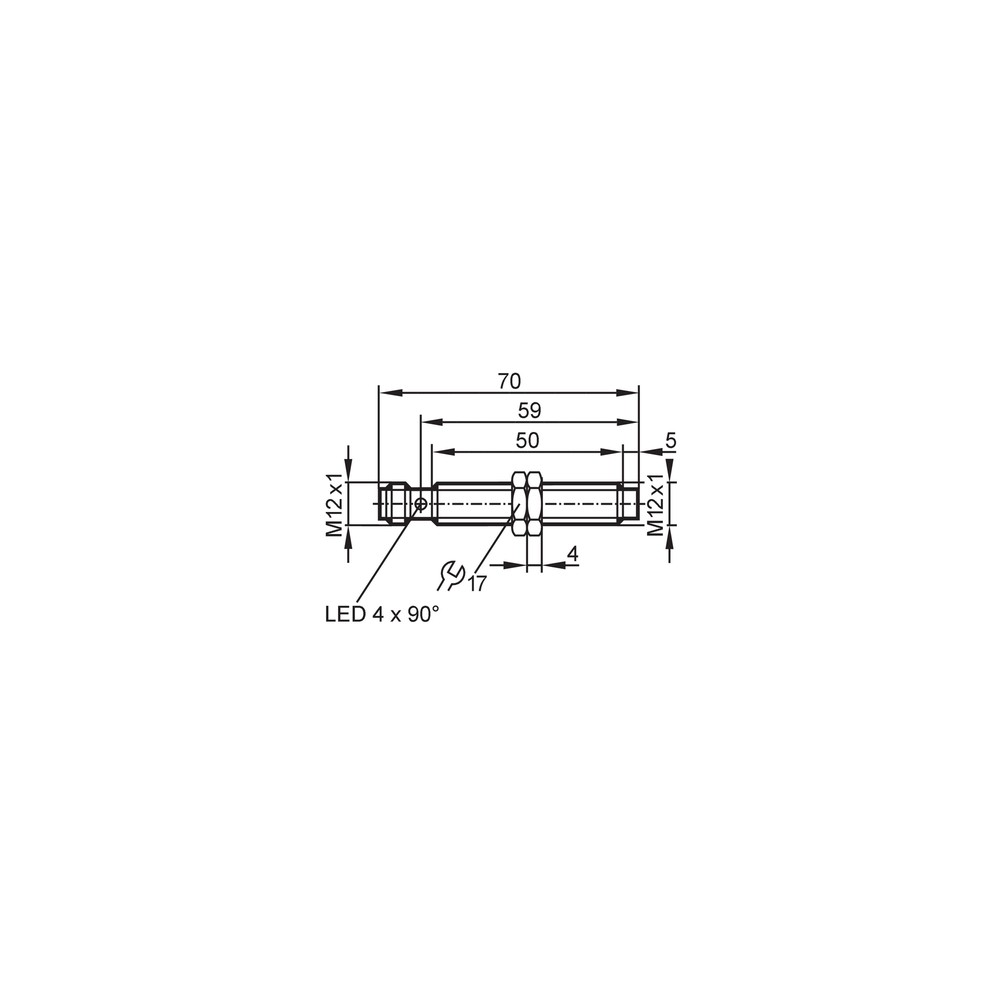

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção que reduz a distância efetiva, alimentação ausente ou ligação incompatível.	Meça a alimentação nos terminais, confirme a ligação pelo esquema do fabricante e teste a detecção considerando a distância e o material do alvo.
A entrada do controlador permanece desligada apesar de haver indicação no sensor.	Tipo de saída PNP/NPN ou lógica normalmente aberta incompatível com a entrada, ou ligação elétrica incorreta.	Confirme o tipo de entrada e compare a ligação com o diagrama do datasheet; verifique o estado da saída durante a aproximação do alvo.
Comutação intermitente ou instável.	Alvo operando próximo ao limite de detecção, variação de posição ou interferência/condição de montagem que afeta o ponto de comutação.	Registre a distância real durante o ciclo, confira fixação e alinhamento e compare os valores com a distância de trabalho e tolerâncias declaradas.
O sensor desliga ou a saída não funciona após a ligação.	Tensão fora da faixa especificada, curto-circuito, sobrecarga ou polaridade incorreta na instalação.	Desenergize antes de inspecionar a ligação; verifique tensão, carga e curto-circuitos e confirme a polaridade conforme o esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS209 — PT-BR (Datasheet) Desenho em escala IFM IFS209 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS209 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. A ficha especifica saída normalmente aberta PNP/NPN.

O sensor pode ser ligado a uma entrada PNP ou NPN?

A ficha informa saída PNP/NPN. A compatibilidade depende da configuração de ligação e da entrada do controlador; siga o esquema do datasheet.

O que acompanha o IFS209?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou outro acessório incluído.

Ele serve para detectar plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Para esse requisito, confirme a tecnologia necessária com base no alvo e na aplicação.

Posso usar este modelo com montagem embutida?

A ficha especifica montagem não embutida. Não selecione essa instalação sem validar outra configuração no catálogo ou com o fabricante.

O sensor está alimentado, mas não detecta o alvo; o que verifico primeiro?

Confira a distância entre a face ativa e o alvo, o material do alvo e a alimentação DC. Considere também o fator de correção informado para cada material.

A saída muda, mas o CLP não registra o sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre PNP/NPN, lógica normalmente aberta e o tipo de entrada do CLP. Verifique a configuração da entrada e a ligação no diagrama do fabricante.

Devo comprar o sensor avulso ou um kit com cabo?

A ficha identifica uma unidade por embalagem e inclui duas porcas de fixação; não informa cabo incluído. Se precisar de cabo M12, confirme separadamente o conector, a pinagem e o comprimento exigidos pela instalação.

Quando escolher este sensor em vez de outro modelo?

Escolha o IFS209 quando alcance de 7 mm, montagem não embutida, saída normalmente aberta PNP/NPN e alimentação de 10...30 V DC atenderem ao projeto. Para outras distâncias, montagem ou interface, compare os dados do modelo alternativo.

Como faço a instalação elétrica sem errar a pinagem?

Use o diagrama de ligação do datasheet para identificar os contatos do conector M12 codificação A. Não determine a pinagem por suposição e confirme a compatibilidade da entrada antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar alvos metálicos. (Ref.: Tipo de produto — sensor indutivo)

PNP/NPN

Tipos de saída de comutação que determinam a interface elétrica com a entrada do controlador. (Ref.: Função elétrica — PNP/NPN)

Normalmente aberto (NA)

Função de saída indicada como normalmente aberta; a saída comuta conforme a condição de detecção. (Ref.: Saída — normalmente aberto)

Montagem não embutida

Configuração de montagem indicada para o sensor; deve ser considerada na instalação e na distância de detecção. (Ref.: Montagem — não embutido)

Grau de proteção IP 67

Classificação de proteção do invólucro declarada na ficha do fabricante. (Ref.: Proteção IP — IP 67)
