Sensor Indutivo IFM IFS208 M12 4mm PNP/NPN

Pré-visualizar: IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP67

IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP67

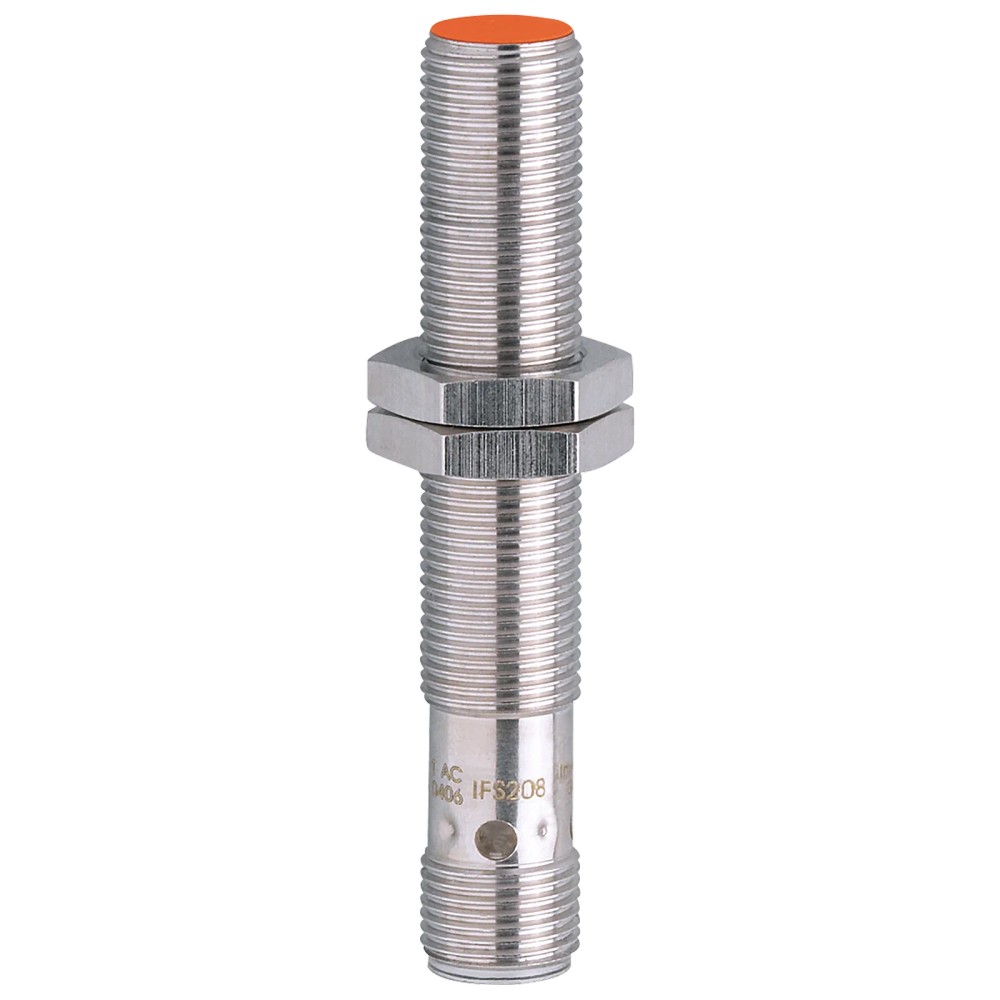

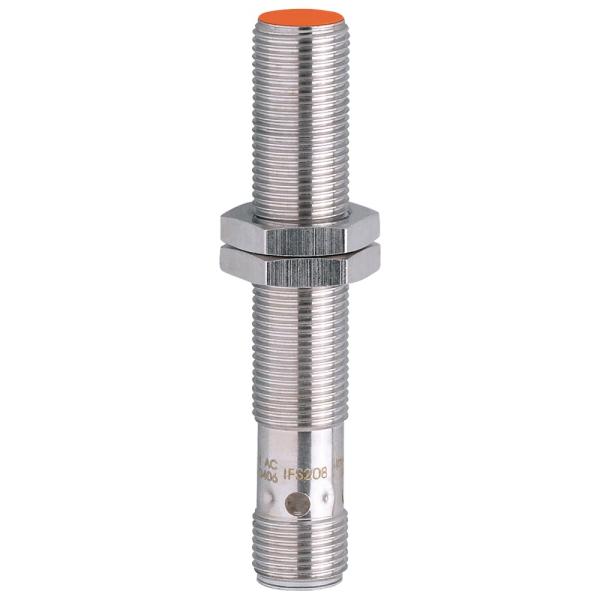

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS208
EAN: 4021179086837
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP67"

Destaques do Produto

Alcance nominal

4 mm

Montagem

Embutida

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

1 x M12, codificação A

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS208, M12 x 1, 4 mm, PNP/NPN, normalmente aberto, IP67

O IFM IFS208 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 4 mm, saída PNP/NPN normalmente aberta e montagem embutida. Seu invólucro roscado M12 x 1 tem comprimento de 70 mm, e a proteção especificada é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	IFS208
Alcance de detecção	4 mm; montagem embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	700 Hz DC
Dimensões	M12 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal de 4 mm e a montagem embutida.
Aplicações com alimentação DC entre 10 e 30 V e circuito de entrada compatível com saída PNP ou NPN normalmente aberta.
Instalações que requerem conexão elétrica M12 com codificação A e proteção IP67, nas condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo e não especifica detecção desses materiais.
Não selecionar quando forem necessários alcance nominal superior a 4 mm, saída normalmente fechada ou operação fora da alimentação DC de 10...30 V; esses requisitos não correspondem às especificações informadas.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial, para detecção indutiva de objetos metálicos em instalação embutida e dentro do alcance nominal especificado.
Possibilidade de uso em entradas de controladores industriais compatíveis com saída PNP ou NPN normalmente aberta; confirme a configuração elétrica da entrada e o esquema de ligação antes da instalação.
Para operação, respeite a alimentação DC de 10...30 V e a temperatura ambiente de -25...70 °C. A ficha não especifica desempenho para alvos não metálicos nem fornece condições adicionais de montagem para cada material; consulte o datasheet para validar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS208, M12 x 1, 4 mm, PNP/NPN, normalmente aberto, IP67, verifique estes pontos:

Escolha o IFS208 quando

A aplicação exigir detecção indutiva com alcance nominal de 4 mm, instalação embutida, saída PNP/NPN normalmente aberta e alimentação de 10...30 V DC. Confirme também a compatibilidade do conector M12 e da entrada do controlador.

Avalie outra configuração quando

O circuito exigir saída normalmente fechada, alimentação fora da faixa DC de 10...30 V ou distância de detecção superior ao alcance nominal de 4 mm. Compare os requisitos da aplicação com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o modelo.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part number	IFS208	Identificação do produto.
GTIN	4021179086837	Identificador comercial informado.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita na ficha do produto.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Observação informada na ficha; consultar o datasheet para as condições de aplicação.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 15 mA	Limite informado na ficha.
Classe de proteção elétrica	II	Classe especificada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada para a saída.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV rede line to line; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas apresentados na ficha do produto.

Saídas e comutação
Função elétrica	PNP/NPN	Tipo de saída informado para o sensor.
Função de saída	Normalmente aberto	Estado funcional especificado.
Frequência de comutação DC	700 Hz	Frequência de comutação informada para operação DC.
Intensidade de corrente máxima constante da saída DC	100 mA	Limite máximo constante especificado.
Corrente residual máxima	0,6 mA	Valor máximo informado na ficha.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição de aplicação indicada para a operação com dois fios.
Queda de tensão máxima da saída DC	2,8 V	Valor máximo informado para a saída de comutação.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...3,24 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Intervalo de histerese relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos por material, conforme dados da ficha.
Alcance aumentado	Sim	Característica indicada pelo fabricante; não altera o alcance nominal de 4 mm informado.

Conexões e montagem
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Configuração de conexão descrita na ficha.
Designação da rosca	M12 x 1	Rosca do invólucro.
Montagem	Embutida	Tipo de montagem especificado.
Comprimento	70 mm	Comprimento total indicado para o corpo.
Torque máximo de aperto	7 Nm	Limite de aperto informado.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP67	Grau de proteção indicado pelo fabricante; observar as condições de instalação e uso especificadas no datasheet.
Certificado UL	Ta 0...40 °C; Enclosure type 1; fontes de alimentação Limited Voltage/Current; Aprov. A070; Arquivo E174191	Condições e referências de certificação apresentadas na ficha.

Materiais e construção
Formato do invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes do produto.
Peso	31,1 g	Peso informado no dataset técnico.

Displays e recursos de ajuste
Auxílio de ajuste ótico	Sim	Recurso de ajuste informado pelo fabricante.
Display de ajuste adicional	1 x LED vermelho	Indicador especificado na ficha.
Display de status de chaveamento	4 x 90° LED amarelo	Indicadores de status informados.
Contatos	Banhados a ouro	Característica dos contatos indicada na ficha.

Dados de confiabilidade
MTTF	1548 anos	Valor informado no dataset; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece uma saída de comutação PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 3 contatos dourados. Alimentação de 10...30 V DC. Saída normalmente aberta, selecionável PNP/NPN conforme a instalação e a especificação do circuito. Verifique a pinagem no datasheet antes de energizar; a ficha fornecida não detalha a atribuição dos pinos.

Processo Não há conexão de processo especificada. O corpo é roscado M12 x 1, com comprimento de 70 mm; essa dimensão descreve o invólucro do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN normalmente aberta e alimentação DC dentro de 10...30 V	✓	Corresponde à função de saída e à faixa de alimentação informadas. Confirmar o modo de entrada e a ligação conforme o esquema do fabricante.
Instalação que requer sensor indutivo embutido com alcance nominal de 4 mm	✓	A ficha especifica montagem embutida e alcance de detecção de 4 mm.
Circuito que exige saída normalmente fechada	✗	A função de saída especificada para este modelo é normalmente aberta.
Alimentação DC abaixo de 10 V ou acima de 30 V	✗	A faixa de operação informada é de 10...30 V DC.
Aplicação que exige protocolo de comunicação digital	✗	A ficha especifica uma saída de comutação PNP/NPN e não informa protocolo digital.
Instalação com conector M12 de codificação diferente de A	✗	A conexão elétrica informada é M12, codificação A; não há evidência de compatibilidade mecânica com outras codificações.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS208, M12 x 1, 4 mm, PNP/NPN, normalmente aberto, IP67

Confirme que o modelo, a saída normalmente aberta e a alimentação DC de 10...30 V atendem ao circuito da aplicação.
Verifique que a instalação mecânica aceita corpo roscado M12 x 1, comprimento de 70 mm e montagem embutida.
Fixe o sensor utilizando as porcas incluídas e não exceda o torque máximo especificado de 7 Nm.
Conecte o sensor por meio da conexão M12 codificação A; consulte o datasheet para a atribuição de pinos e o esquema de ligação.
Ajuste a posição para respeitar o alcance de detecção e a distância de trabalho informados; use o auxílio ótico de ajuste conforme as instruções do fabricante.
Energize dentro da faixa especificada e verifique os indicadores de ajuste e de status de chaveamento durante o teste funcional.

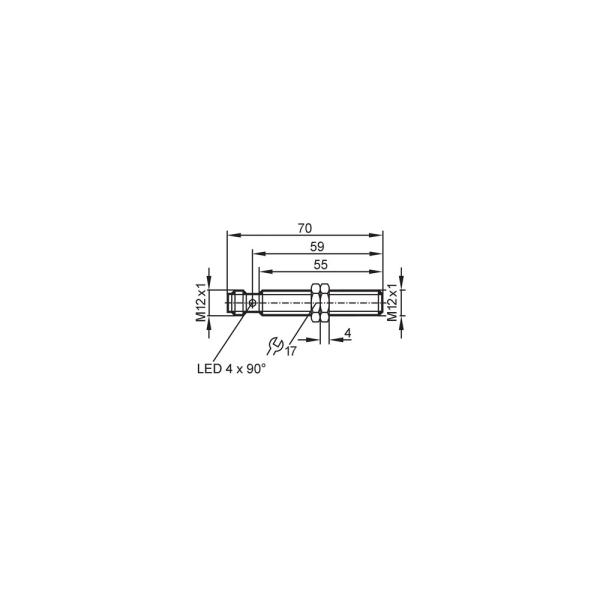

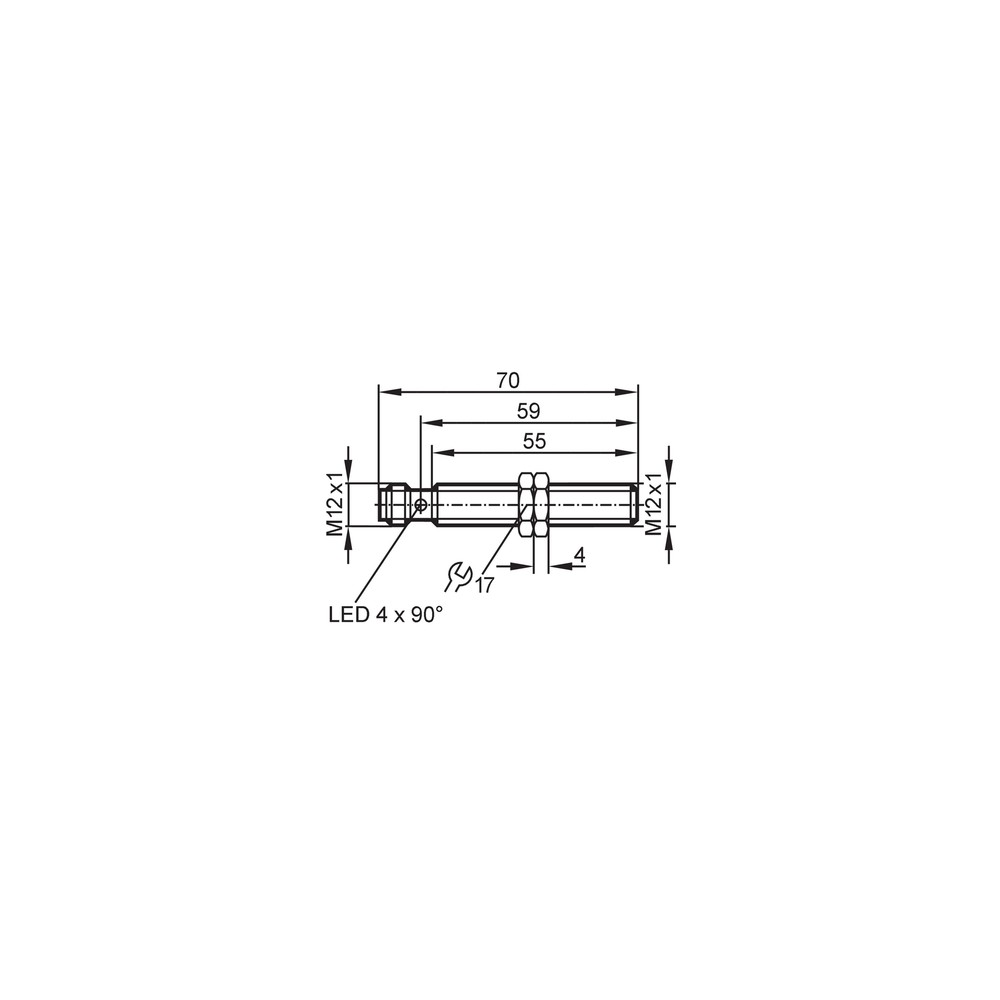

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora do alcance de trabalho.	Meça a alimentação DC nos terminais e confira a ligação no datasheet; verifique a posição do alvo em relação à faixa de detecção informada.
A entrada do controlador permanece inativa apesar de haver detecção.	Incompatibilidade entre a configuração da saída PNP/NPN e o tipo de entrada do controlador, ou ligação incorreta.	Confirme o tipo de entrada do controlador, a configuração de saída aplicada e a pinagem indicada pelo fabricante.
O sinal de saída não corresponde ao estado esperado no circuito.	A aplicação espera uma função normalmente fechada, mas a ficha do IFS208 especifica saída normalmente aberta.	Compare a lógica requerida pelo controlador com a função de saída do sensor e verifique o estado do sinal durante a aproximação e o afastamento do alvo.
O sensor apresenta falha após a montagem ou não fica firmemente posicionado.	Aperto acima do torque especificado ou fixação inadequada do corpo roscado.	Inspecione a fixação e confira se o torque aplicado não excedeu 7 Nm; consulte o desenho dimensional e o datasheet para a montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFS208 (PT-BR) (Datasheet) Desenho em escala IFM IFS208 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS208 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. A ficha especifica montagem embutida e alcance nominal de 4 mm.

O IFS208 funciona com entradas PNP e NPN?

A ficha informa saída PNP/NPN normalmente aberta. Confirme a configuração do circuito e a pinagem no datasheet antes de conectar ao controlador.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios informados.

Esse sensor serve para detectar objetos não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de objetos não metálicos. Para esse requisito, consulte o fabricante sobre uma tecnologia adequada.

Posso usar o IFS208 se preciso de uma saída normalmente fechada?

Não corresponde à função de saída informada para este modelo, que é normalmente aberta. Se o circuito exigir normalmente fechada, selecione uma versão cuja ficha confirme essa função.

O sensor funciona com alimentação de 5 V DC?

A faixa especificada é de 10...30 V DC, portanto 5 V DC fica fora da faixa informada. Verifique a tensão disponível antes de selecionar o produto.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique a alimentação DC, a ligação elétrica e a posição do alvo em relação à distância de trabalho especificada. Consulte também o esquema do fabricante para confirmar a pinagem.

O controlador não reconhece a saída do sensor; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a configuração PNP/NPN da saída e o tipo de entrada do controlador. Confira o modo de entrada, a ligação e a documentação de ambos os equipamentos.

Como devo instalar e apertar o sensor?

Monte o corpo roscado M12 x 1 na configuração embutida e utilize as porcas de fixação incluídas. Não exceda o torque máximo de 7 Nm e siga o desenho e o datasheet do fabricante.

É melhor comprar este modelo ou procurar outro sensor?

Escolha o IFS208 quando os requisitos forem saída normalmente aberta PNP/NPN, alimentação de 10...30 V DC e alcance nominal de 4 mm. Procure outra configuração se precisar de saída normalmente fechada, outra faixa de alimentação ou alcance superior.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; o IFS208 é especificado para detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP/NPN

Configurações de saída de comutação indicadas para o sensor; a compatibilidade depende também do tipo de entrada do controlador. (Ref.: função elétrica: PNP/NPN)

Montagem embutida

Configuração de instalação indicada para o sensor e considerada na especificação do alcance. (Ref.: montagem: embutida)

Alcance de detecção

Distância nominal indicada para detecção do alvo, sujeita às condições e tolerâncias declaradas pelo fabricante. (Ref.: alcance de detecção: 4 mm)

IP67

Grau de proteção do invólucro informado na ficha; as condições de uso devem seguir as orientações do fabricante. (Ref.: grau de proteção: IP67)
