Sensor Indutivo IFM IFS208 M12

Pré-visualizar: IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

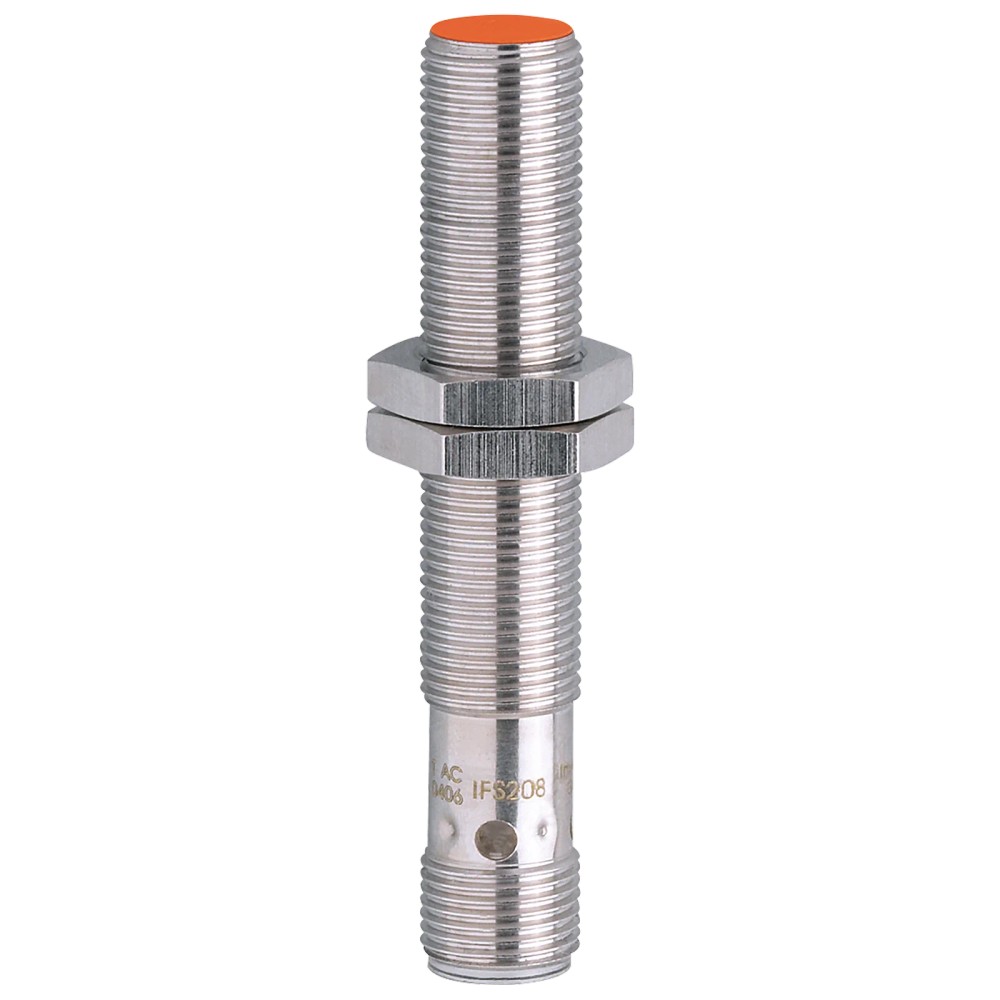

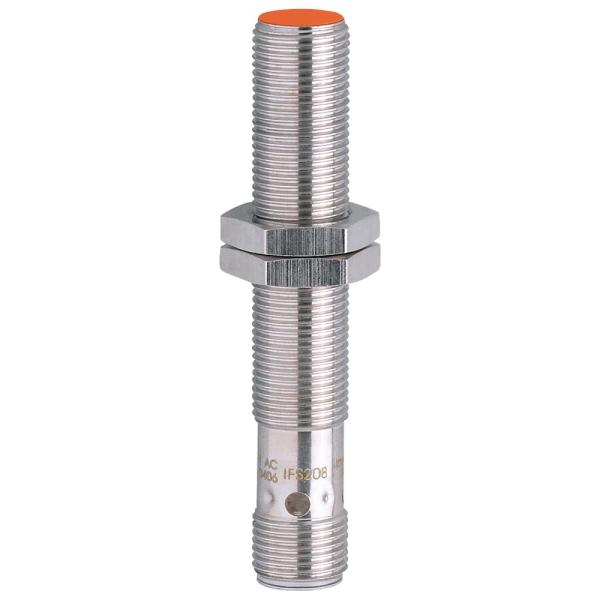

IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

Imagem meramente ilustrativa

R$ 678,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS208
EAN: 4021179086837
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IFS208 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN"

Destaques do Produto

Distância de detecção

4 mm

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 3 contatos

Montagem

Embutida

Proteção e temperatura

IP 67; -25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS208, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta

O IFM IFS208 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui distância nominal de detecção de 4 mm, saída PNP/NPN normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Distância nominal de comutação	4 mm
Montagem	Embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos
Frequência de comutação	700 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25 a 70 °C
Dimensões	M12 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas de automação industrial, respeitando a distância de detecção e a montagem embutida especificadas.
Aplicações que aceitem sensor DC de 10 a 30 V, saída normalmente aberta PNP/NPN e frequência de comutação de até 700 Hz.
Instalações que exijam grau de proteção IP 67 e temperatura ambiente entre -25 e 70 °C.

⚠ Considere outro se precisa de:

Não selecione para detectar diretamente objetos não metálicos: a tecnologia indutiva é destinada à detecção de metais.
Não use quando a aplicação exigir distância de detecção superior a 4 mm sem validar a distância real de comutação e as condições do alvo.
Não conecte a uma alimentação fora da faixa especificada de 10 a 30 V DC.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial, com saída de chaveamento para detectar alvos metálicos dentro da distância especificada.
Possibilidade de uso: detecção de posição ou presença de componentes metálicos em máquinas, desde que a montagem embutida, o alvo, a distância de atuação e a interface elétrica sejam validados na instalação.
Limites de operação declarados: alimentação de 10 a 30 V DC, temperatura ambiente de -25 a 70 °C e grau de proteção IP 67. A ficha não especifica uso para detecção de materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS208, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta, verifique estes pontos:

Escolha o IFS208 quando

A aplicação exigir detecção indutiva embutida com distância nominal de 4 mm, alimentação DC de 10 a 30 V e saída normalmente aberta PNP/NPN. Confirme que o controlador aceita a configuração elétrica escolhida e que o alvo metálico permite a distância de atuação necessária.

Considere outra especificação quando

A instalação exigir detecção de materiais não metálicos, alcance acima de 4 mm, saída diferente de normalmente aberta ou alimentação fora de 10 a 30 V DC. Compare os requisitos com a ficha técnica do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Referência de compatibilidade declarada no cadastro técnico.
SKU / Part number	IFS208	Identificação do modelo.
GTIN	4021179086837	Identificador comercial do produto.
Marca	IFM	Fabricante indicado no anúncio.
Peso	31,1 g	Valor cadastrado para o produto.

Detecção e montagem
Princípio de detecção	Indutivo	Adequado à detecção de alvos metálicos; não é especificada detecção de materiais não metálicos.
Alcance de detecção	4 mm	Valor nominal informado.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação declarado na ficha.
Distância de trabalho	0 a 3,24 mm	Faixa de trabalho informada pelo fabricante.
Montagem	Embutida	Condição de instalação indicada.
Alcance aumentado	Sim	Característica declarada no cadastro do produto.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados para considerar a influência do material do alvo.
Histerese	1 a 20 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação informada em relação a Sr.

Dados elétricos
Tipo de corrente	DC	O sensor requer alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	Menor que 15 mA	Valor máximo declarado para o consumo.
Corrente residual máxima	0,6 mA	Valor declarado para a saída.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica indicada pelo fabricante.
Queda de tensão máxima da saída DC	2,8 V	Queda máxima declarada na saída de chaveamento.
Corrente máxima constante da saída DC	100 mA	Limite contínuo indicado para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Classe de proteção	II	Classificação indicada na ficha.

Saídas e chaveamento
Configuração de saída	Normalmente aberta	Estado funcional da saída indicado no anúncio.
Função elétrica	PNP/NPN	Tipos de saída especificados; selecionar a ligação compatível com a entrada do controlador.
Número de fios	2 fios; 3 fios	Configurações indicadas nos dados do anúncio.
Frequência de comutação DC	700 Hz	Frequência máxima declarada para comutação em DC.

Conexões
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e contatos indicados na ficha.
Conexão do invólucro	Rosca M12 x 1	Dimensão mecânica da rosca do sensor.
Contatos	Banhados a ouro	Característica declarada para os contatos.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições de instalação e conexão do fabricante.
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente especificada.
Certificação UL	Ta 0 a 40 °C; enclosure type 1; fontes de alimentação Limited Voltage/Current; Aprov. A070; arquivo E174191	Condições e identificadores UL informados na ficha.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Imunidade declarada a descarga eletrostática.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Imunidade declarada a campos de alta frequência irradiados.
EMC - Burst	EN 61000-4-4: 2 kV	Imunidade declarada a transientes rápidos.
EMC - Surge	EN 61000-4-5: 0,5 kV, linha a linha	Imunidade declarada a surtos.
EMC - AF com fio	EN 61000-4-6: 10 V	Imunidade declarada a perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classe de emissão indicada na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento de 70 mm	Dimensões externas declaradas.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados no cadastro técnico.
Torque máximo de aperto	7 Nm	Limite de aperto indicado para a instalação.
Material incluído	2 porcas de fixação	Conteúdo declarado para o produto.

Displays e ajuste
Auxílio de ajuste óptico	Sim	Recurso de ajuste declarado.
Display de ajuste adicional	1 x LED vermelho	Indicador informado na ficha.
Display de status de chaveamento	LED amarelo, 4 x 90°	Indicação de estado em quatro posições angulares, conforme ficha.

Vida útil declarada
MTTF	1548 anos	Valor declarado no cadastro técnico; não representa garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto fornece saída de chaveamento PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 3 contatos. Alimentação de 10 a 30 V DC; saída de chaveamento normalmente aberta, configurável PNP/NPN conforme a ligação. Verifique no datasheet o esquema de ligação correspondente ao modo de operação e à entrada do controlador.

Processo Não possui conexão de processo. Invólucro roscado M12 x 1, comprimento de 70 mm; montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador industrial compatível com saída PNP normalmente aberta e alimentação DC dentro de 10 a 30 V	✓	A faixa de alimentação e a função PNP/NPN normalmente aberta constam na ficha; confirme o esquema de ligação e os limites da entrada do controlador.
Entrada de controlador industrial compatível com saída NPN normalmente aberta e alimentação DC dentro de 10 a 30 V	✓	A ficha informa saída PNP/NPN normalmente aberta; confirme a configuração e o esquema de ligação aplicável.
Detecção de objeto metálico em instalação que permita montagem embutida e distância nominal de 4 mm	✓	O modelo é especificado para montagem embutida e alcance nominal de 4 mm; o resultado depende das condições e do material do alvo.
Detecção de objeto não metálico por princípio indutivo	✗	A detecção indutiva é destinada a alvos metálicos; a ficha não especifica detecção de materiais não metálicos.
Alimentação AC ou tensão DC fora da faixa de 10 a 30 V	✗	A tensão de operação indicada é de 10 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS208, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta

Confirme que o modelo e a função de saída correspondem à aplicação e à entrada do controlador.
Verifique no datasheet a atribuição dos contatos do conector M12 e o esquema para a operação PNP ou NPN escolhida.
Instale o sensor na posição de montagem embutida prevista e confirme que o alvo metálico passa dentro da distância de trabalho especificada.
Fixe o sensor sem exceder o torque máximo de aperto de 7 Nm.
Conecte a alimentação DC respeitando a faixa de 10 a 30 V e a polaridade indicada pelo fabricante.
Energize o circuito e confira a indicação dos LEDs e a comutação da saída durante a passagem do alvo.

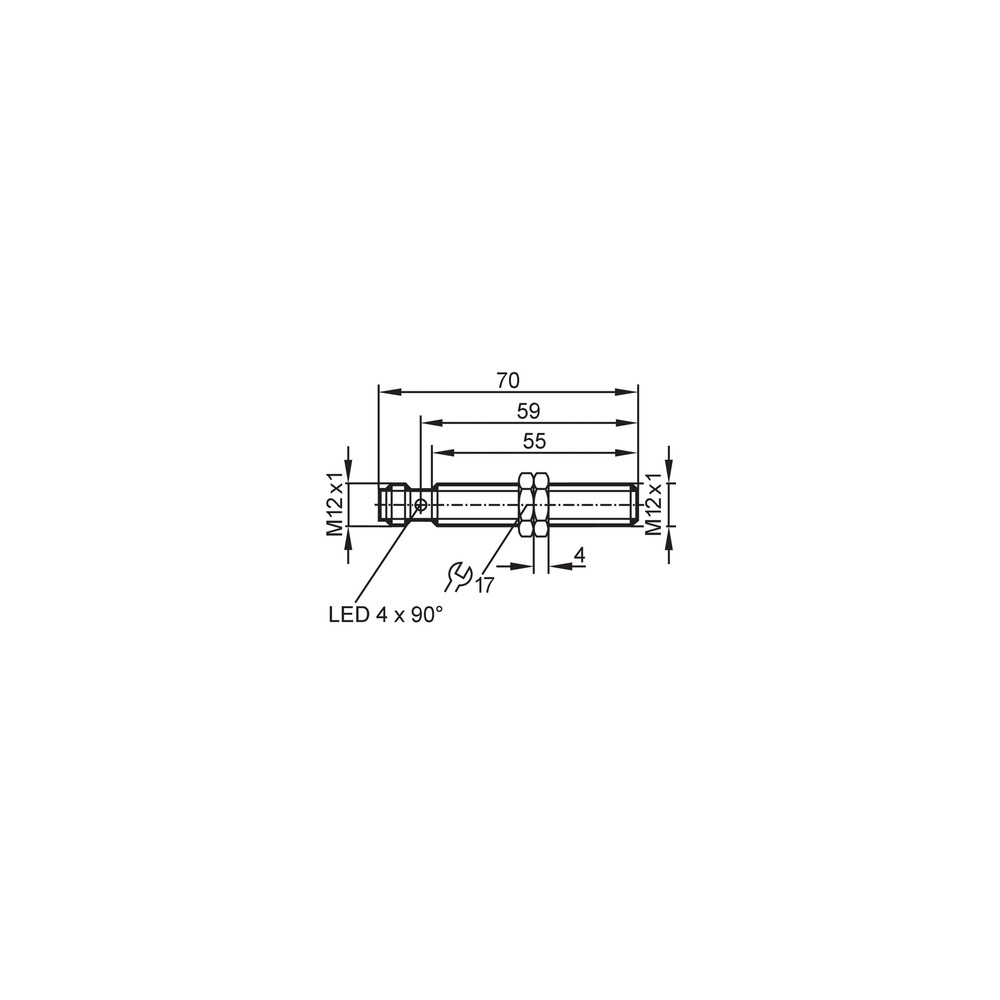

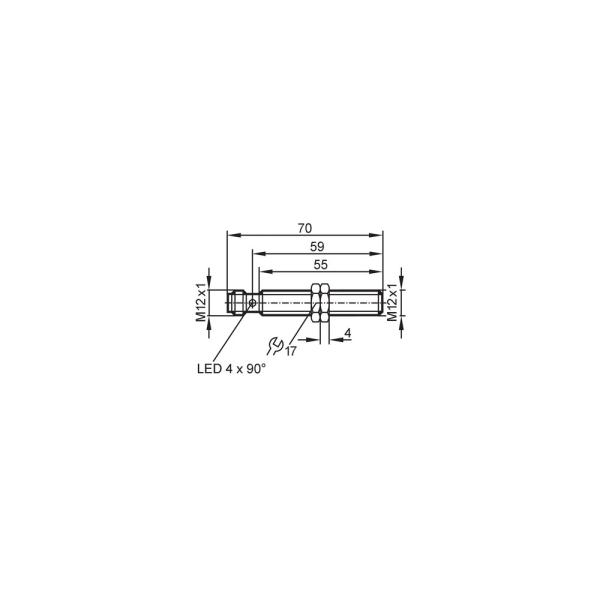

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta, ou alvo fora da distância de trabalho.	Meça a alimentação nos contatos conforme o esquema do datasheet; confirme a ligação e observe se o alvo metálico passa dentro da faixa de trabalho.
A entrada do controlador permanece desligada apesar da indicação do sensor.	Tipo de saída PNP/NPN incompatível com a entrada ou ligação não correspondente ao modo selecionado.	Confira o tipo de entrada do controlador, a configuração de saída requerida e o diagrama de ligação do fabricante.
A detecção ocorre em posição diferente conforme o material do alvo.	O fator de correção varia com o material; a distância nominal pode não se manter para todos os metais.	Identifique o material e compare o fator de correção informado na ficha; verifique a distância efetiva de comutação na aplicação.
A saída comuta de forma instável ou não aciona a carga prevista.	Carga ou corrente fora dos limites da saída, ou queda de tensão superior à esperada no circuito.	Verifique a corrente da carga, respeitando o limite constante de 100 mA, e meça a tensão na saída considerando a queda máxima declarada de 2,8 V.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS208 em português (Datasheet) Desenho em escala IFM IFS208 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS208 e para que serve?

É um sensor indutivo para detectar alvos metálicos em aplicações industriais. Tem saída de chaveamento normalmente aberta PNP/NPN.

Que ligação elétrica e alimentação ele utiliza?

Utiliza conector M12 codificação A com 3 contatos e alimentação de 10 a 30 V DC. Consulte o esquema do datasheet para ligar a saída PNP ou NPN ao controlador.

O que acompanha o produto?

A ficha lista 2 porcas de fixação como material incluído. Não há informação de cabo incluído.

Ele serve para detectar plástico, madeira ou outros materiais não metálicos?

A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, selecione uma tecnologia cuja ficha técnica indique compatibilidade.

Posso usar o IFS208 com alimentação AC ou acima de 30 V DC?

Não: a tensão de operação especificada é de 10 a 30 V DC. A ficha não indica operação com alimentação AC ou tensão acima dessa faixa.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique a alimentação, a ligação dos contatos e se o alvo metálico está dentro da distância de trabalho. Considere também o fator de correção correspondente ao material do alvo.

O LED indica comutação, mas o CLP não recebe o sinal. O que pode estar acontecendo?

Uma causa possível é incompatibilidade entre a saída PNP/NPN selecionada e o tipo de entrada do controlador. Confira o esquema de ligação, a configuração da entrada e as conexões antes de trocar o sensor.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IFS208 quando forem adequados montagem embutida, distância nominal de 4 mm, saída normalmente aberta PNP/NPN e alimentação de 10 a 30 V DC. Se a aplicação exigir outra distância, função de saída ou alimentação, compare as especificações do outro modelo.

Como instalar sem danificar o sensor?

Use a montagem embutida especificada e não ultrapasse o torque máximo de aperto de 7 Nm. Faça a ligação conforme o datasheet e confirme a comutação após a instalação.

É necessário comprar um kit ou o produto é fornecido como unidade?

O cadastro indica uma peça por embalagem e duas porcas de fixação incluídas. Outros acessórios não estão especificados como inclusos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos metálicos por princípio indutivo, sem contato mecânico com o alvo.

Distância real de comutação (Sr)

Distância real de comutação declarada pelo fabricante, usada como referência para as variações especificadas.

Montagem embutida

Configuração de montagem indicada para a instalação do sensor no suporte ou superfície de montagem.

PNP/NPN

Tipos de saída de chaveamento que devem corresponder ao tipo de entrada do controlador e à ligação utilizada.

Grau de proteção IP 67

Classificação de proteção declarada para o invólucro; deve ser considerada conforme as condições de instalação e conexão indicadas pelo fabricante.
