Sensor Indutivo IFM IFS207

Pré-visualizar: IFS207 IFM - Sensor Indutivo IFM Automação Industrial PNP 7mm M12 NF

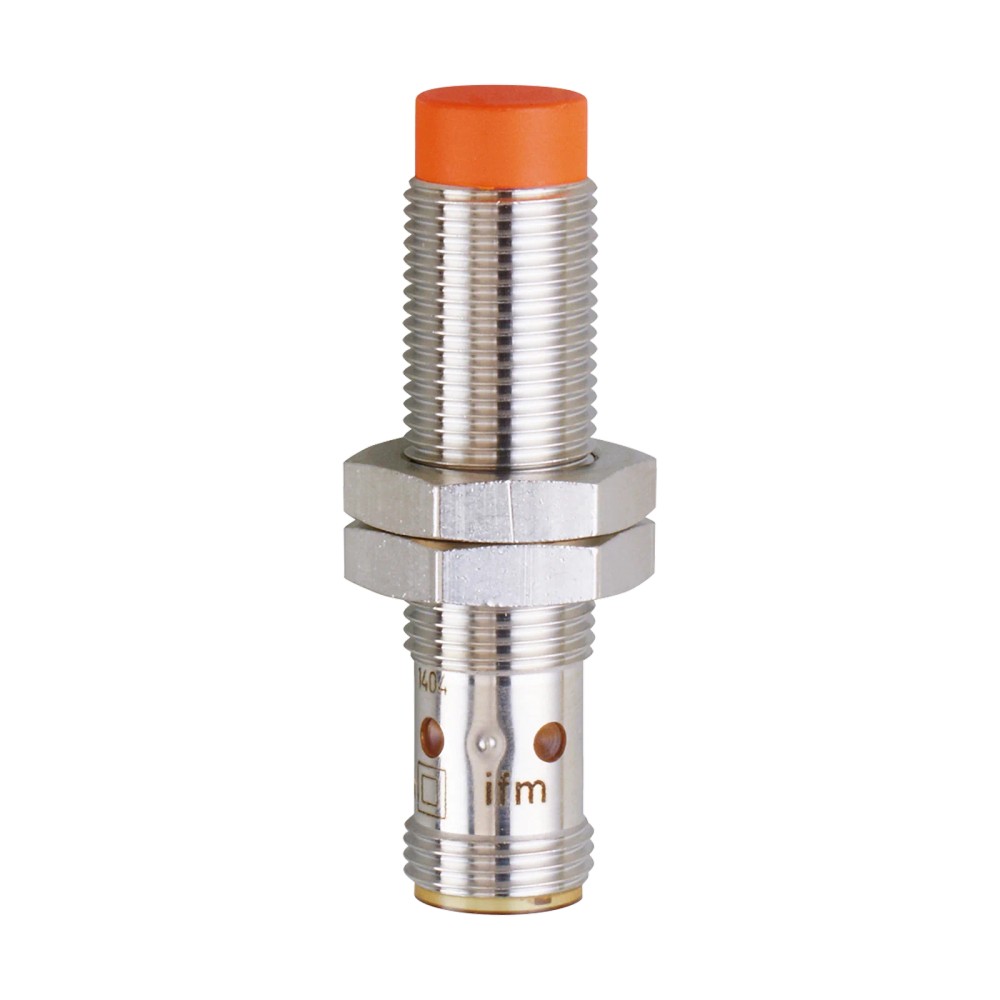

IFS207 IFM - Sensor Indutivo IFM Automação Industrial PNP 7mm M12 NF

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS207
EAN: 4021179086820
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IFS207 IFM - Sensor Indutivo IFM Automação Industrial PNP 7mm M12 NF"

Destaques do Produto

Tipo de saída

PNP

Função de saída

Normalmente fechado (NF)

Alcance nominal

7 mm, não embutido

Alimentação

10...30 V DC

Conexão

Conector M12, 3 contatos

Formato

M12 x 1; comprimento de 50 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IFS207, PNP, normalmente fechado, alcance de detecção de 7 mm, M12 x 1

O IFM IFS207 é um sensor indutivo de proximidade para detectar objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente fechada, alcance nominal de 7 mm e montagem não embutida. Opera com alimentação de 10 a 30 V DC e conecta-se por conector M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída de comutação	PNP, normalmente fechado
Alcance de detecção	7 mm; não embutido
Alimentação	10...30 V DC
Conexão elétrica	Conector M12, 3 contatos dourados
Dimensões	M12 x 1; comprimento de 50 mm
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Frequência de comutação	700 Hz
Corrente máxima constante da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal e as condições ambientais especificadas.
Sistemas de controle com entrada compatível com sinal PNP normalmente fechado e alimentação de 10...30 V DC.
Instalações que aceitem sensor não embutido com rosca M12 x 1 e conexão elétrica por conector M12 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar para entradas que exijam saída NPN ou normalmente aberta, pois a ficha especifica PNP normalmente fechado.
Não aplicar tensão de alimentação fora de 10...30 V DC nem exceder 100 mA de corrente constante na saída.
Não presumir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, mas não especifica detecção desses materiais.

APLICAÇÕES E USO

Uso indicado na ficha: detecção indutiva em aplicações industriais e de automação industrial; considerar o material do alvo e o fator de correção correspondente ao avaliar a distância de comutação.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou dispositivos de automação, desde que a instalação respeite o alcance, a montagem não embutida, a alimentação e os limites ambientais especificados. A adequação ao equipamento deve ser validada no projeto.
A ficha especifica operação ambiente de -25...70 °C e proteção IP 67; não use esses dados para presumir adequação a condições além desses limites ou a qualquer método de limpeza não documentado.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IFS207, PNP, normalmente fechado, alcance de detecção de 7 mm, M12 x 1, verifique estes pontos:

Escolha o IFS207 quando

A aplicação exigir detecção indutiva com saída PNP normalmente fechada, alimentação de 10...30 V DC, alcance nominal de 7 mm e montagem não embutida em formato M12 x 1.

Verifique outra configuração quando

O controlador exigir saída NPN ou normalmente aberta, a instalação depender de montagem embutida ou a aplicação exceder a faixa de alimentação, a corrente de saída, a temperatura ou o grau de proteção especificados. Confirme a configuração necessária no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha do fabricante.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação informada no cadastro técnico.
Marca	IFM	Fabricante indicado para o produto.
Modelo / referência	IFS207	Identificação do modelo.
GTIN	4021179086820	Código global de identificação do produto.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Classe de proteção	II	Classificação de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção indicada contra ligação com polaridade invertida.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente fechado	Estado de saída especificado para a função de comutação.
Número de fios	3 fios	Configuração elétrica informada no anúncio.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima indicada para a saída de comutação.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada para operação em DC.

Detecção e alcance
Alcance de detecção	7 mm	Alcance nominal informado pelo fabricante.
Montagem	Não embutido	Condição de montagem indicada para o sensor.
Distância real de comutação Sr	7 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...5,67 mm	Faixa de trabalho indicada na ficha.
Alcance aumentado	Sim	Característica declarada no cadastro técnico.
Histerese	3...15 % de Sr	Histerese expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa ao valor Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados pelo fabricante; considerar ao avaliar a distância de detecção.

Conexões
Conexão elétrica	Conector 1 x M12; codificação A; 3 contatos dourados	Tipo, codificação e contatos especificados para a conexão.
Conexão do anúncio	M12	Conexão indicada nos dados básicos do anúncio.
Conexão de processo	Não aplicável; sensor de proximidade com corpo roscado	O produto não é descrito como dispositivo para conexão a processo fluido.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à informação UL na ficha.
Grau de proteção	IP 67	Grau de proteção declarado; observar condições de instalação e conexão do fabricante.
EMC — ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de descarga eletrostática informados para compatibilidade eletromagnética.
EMC — HF irradiado	EN 61000-4-3; 10 V/m	Nível de campo irradiado informado.
EMC — Burst	EN 61000-4-4; 2 kV	Nível de ensaio Burst informado.
EMC — AF com fio	EN 61000-4-6; 10 V	Nível de ensaio conduzido informado.
Emissão EMC	EN 55011 classe B	Classificação de emissão indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca externa do corpo do sensor.
Dimensões	M12 x 1 / L = 50 mm	Dimensão do corpo informada no anúncio e na ficha.
Forma construtiva	Corpo roscado	Formato mecânico do invólucro.
Invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Face ativa	PBT laranja	Material informado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Peso	25,1 g	Peso do produto indicado no conjunto de atributos técnicos.
Acessórios incluídos	2 porcas de fixação	Acessórios declarados como incluídos na ficha.

Displays e indicadores
Indicador de status	4 LEDs amarelos	Indicação visual do status de comutação.

Dados e conformidade
MTTF	1134 anos	Valor de MTTF informado no cadastro técnico; não equivale a uma garantia de vida útil.
Número do arquivo UL	E174191	Identificação UL indicada na ficha.
Número de aprovação UL	A001	Identificação de aprovação indicada na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Classificação de fonte UL indicada no cadastro.
Enclosure type	Type 1	Tipo de invólucro informado no cadastro.
NCM	8536.50.90	Código fiscal informado na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Software Embedded incluído	Não	A ficha informa que não há software embarcado incluído.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação especificado; a ficha informa saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; sensor de 3 fios; alimentação de 10...30 V DC. Compatível eletricamente com entrada de controle que aceite sinal PNP normalmente fechado, dentro dos limites elétricos informados. O cabo ou contraparte do conector não está indicado como incluso.

Processo Não há conexão de processo fluido. A montagem mecânica é por corpo roscado M12 x 1, não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador configurada para sensor PNP normalmente fechado e alimentação de 10...30 V DC	✓	Corresponde à função elétrica, à configuração de saída e à faixa de alimentação especificadas.
Entrada que requer sensor NPN ou saída normalmente aberta	✗	A ficha especifica saída PNP normalmente fechada.
Instalação mecânica que aceita corpo M12 x 1 não embutido e conector M12 de 3 contatos	✓	As dimensões e a conexão elétrica correspondem a esses requisitos; a contraparte do conector deve ser verificada separadamente.
Aplicação com alimentação fora de 10...30 V DC ou corrente constante de saída superior a 100 mA	✗	Essas condições ultrapassam os limites elétricos informados.
Aplicação cuja temperatura ambiente fique fora de -25...70 °C	✗	A condição excede a faixa de temperatura ambiente especificada.
Instalação que exige sensor embutido	✗	O IFS207 está especificado para montagem não embutida.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IFS207, PNP, normalmente fechado, alcance de detecção de 7 mm, M12 x 1

Confirme que a entrada do sistema aceita saída PNP normalmente fechada e alimentação DC de 10...30 V.
Verifique o espaço de montagem para corpo roscado M12 x 1, comprimento de 50 mm e instalação não embutida.
Posicione o sensor conforme o desenho dimensional e respeite a distância de detecção aplicável ao material do alvo.
Fixe o sensor usando as porcas incluídas, sem aplicar torque não especificado; consulte o datasheet para instruções de montagem detalhadas.
Conecte um conector compatível com M12, codificação A e 3 contatos; confirme a atribuição dos contatos no datasheet antes de energizar.
Energize dentro da faixa especificada e verifique a resposta da saída e os LEDs amarelos de status de comutação.

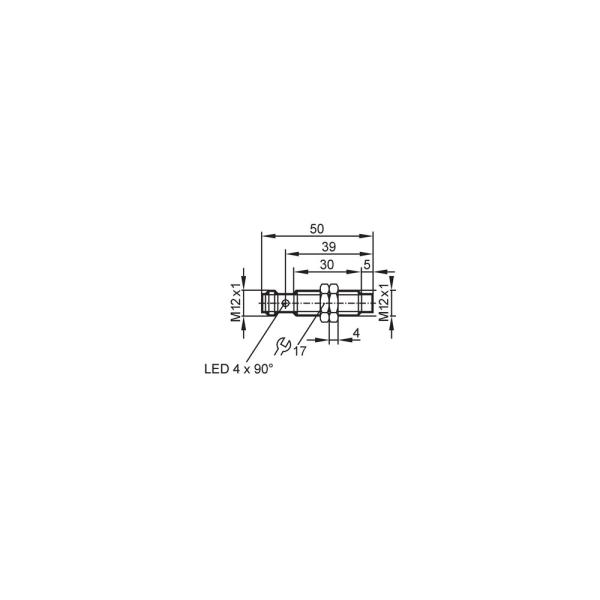

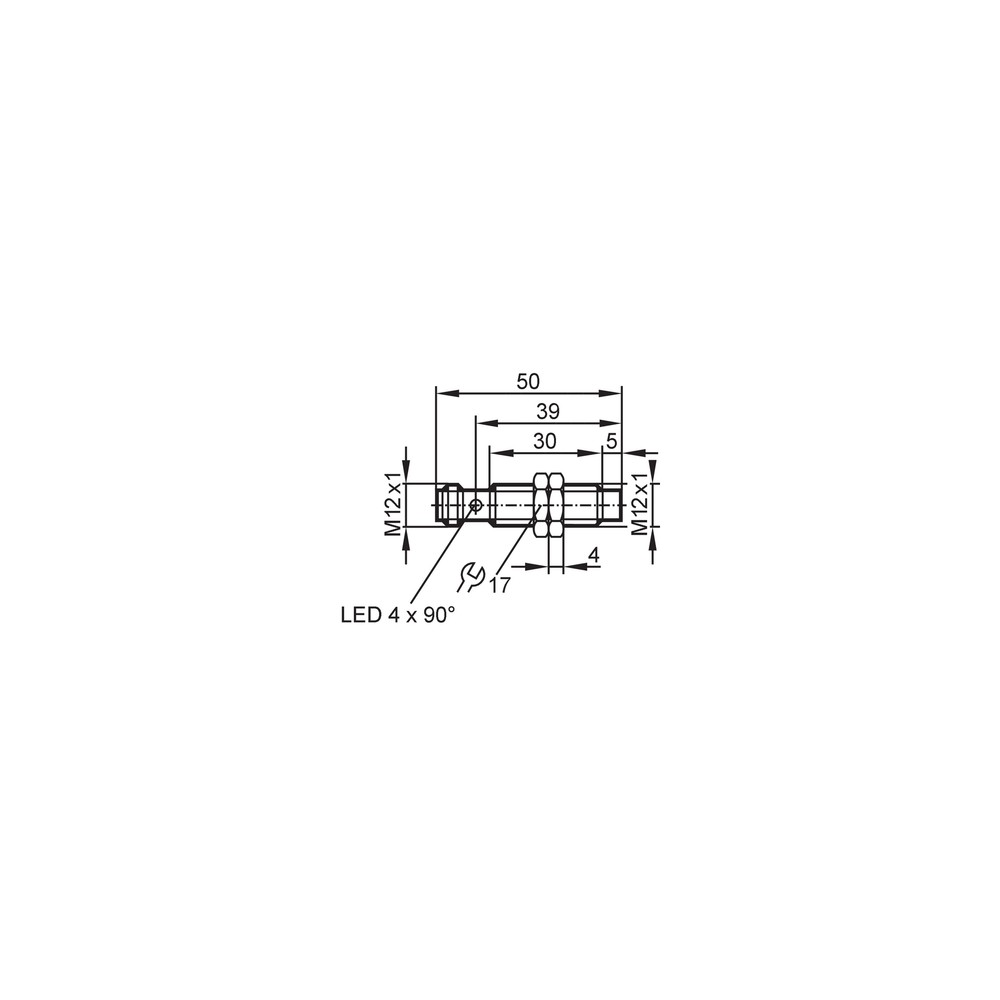

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com saída PNP ou distância/material do alvo fora da condição efetiva de detecção.	Meça a alimentação nos terminais, confirme a configuração PNP da entrada e confira a distância e o fator de correção do material no datasheet.
A entrada do controlador permanece acionada no estado oposto ao esperado.	A lógica normalmente fechada do sensor não corresponde à interpretação configurada na entrada.	Confirme a função normalmente fechada especificada e observe o estado da entrada ao aproximar e afastar o alvo.
O sinal de saída é instável ou não é reconhecido pelo controlador.	Conector M12 incompatível, contatos sem conexão adequada ou ligação elétrica incorreta.	Inspecione o encaixe e os contatos do conector; confira codificação A, quantidade de contatos e diagrama de conexão do datasheet.
O sensor deixa de operar ou apresenta comportamento irregular após a instalação.	Exposição a temperatura ambiente fora da faixa especificada, curto-circuito, sobrecarga ou alimentação inadequada.	Verifique temperatura, tensão e corrente da carga; inspecione a instalação e consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS207 em português (Datasheet) Desenho em escala do IFM IFS207 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS207 e para quem ele serve?

É um sensor indutivo de proximidade para aplicações industriais e de automação que precisam de saída PNP normalmente fechada. A ficha especifica alcance de 7 mm e montagem não embutida.

Qual é a saída e como o sensor se conecta?

A saída é PNP normalmente fechada. A conexão elétrica é por conector M12 de codificação A, com 3 contatos dourados.

O que vem incluído com o sensor?

A ficha lista 2 porcas de fixação como acessórios incluídos. Não informa a inclusão de cabo ou contraparte do conector.

Esse sensor funciona em uma entrada NPN ou normalmente aberta?

Não conforme a configuração especificada: o IFS207 tem saída PNP normalmente fechada. Para outra lógica de entrada, confirme um modelo com a função elétrica requerida.

Posso usar o IFS207 como sensor embutido?

A ficha classifica a montagem como não embutida. Se o projeto exigir montagem embutida, selecione uma configuração cuja documentação confirme essa condição.

O sensor não detecta o alvo; o que devo conferir antes de trocar?

Confira a alimentação de 10...30 V DC, a compatibilidade PNP da entrada e a distância em relação ao alvo. Considere também o fator de correção indicado para o material.

A saída fica no estado errado ou não muda como esperado. O que pode ser?

Uma causa possível é a lógica normalmente fechada não corresponder à configuração da entrada do controlador. Verifique a lógica configurada e observe a entrada com o alvo afastado e aproximado.

Devo comprar o IFS207 em conjunto com cabo ou comprar o sensor avulso?

A ficha declara 2 porcas de fixação incluídas, mas não declara cabo ou contraparte M12 incluídos. Verifique se a instalação já dispõe do conector compatível ou adquira a conexão separadamente.

Como escolher entre o IFS207 e outra versão de sensor?

Escolha o IFS207 se forem necessários saída PNP normalmente fechada, alcance de 7 mm e montagem não embutida. Se a aplicação exigir NPN, normalmente aberta ou montagem embutida, procure uma versão cuja ficha confirme esses requisitos.

Como instalar e verificar o sensor com segurança?

Confirme a alimentação, a lógica PNP normalmente fechada e a conexão M12 antes de energizar. Use o desenho dimensional e o datasheet para a montagem e a atribuição dos contatos; não há instrução de torque informada nesta ficha.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado para detecção indutiva em aplicações industriais.

PNP

Tipo de saída de comutação especificado para o IFS207.

Normalmente fechado (NF)

Configuração de saída declarada para o sensor.

Alcance de detecção

Distância nominal de detecção indicada para o sensor; a resposta efetiva também depende da condição do alvo e dos fatores de correção informados.

Montagem não embutida

Condição de instalação indicada para o corpo do sensor, que deve ser considerada no arranjo mecânico.
