Sensor Indutivo IFM IFS206

Pré-visualizar: IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS206
EAN: 4021179086813
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF"

Destaques do Produto

Alcance

4 mm

Saída

PNP / NF

Invólucro

M12

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

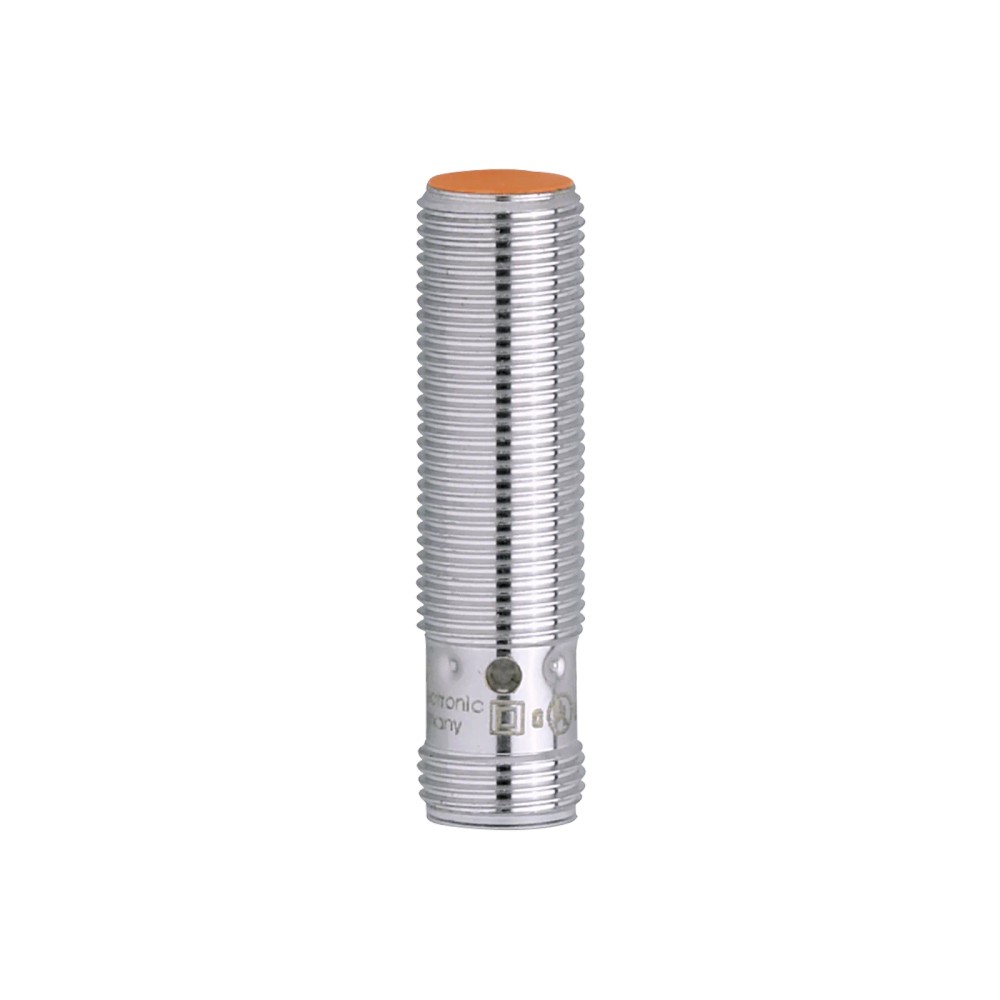

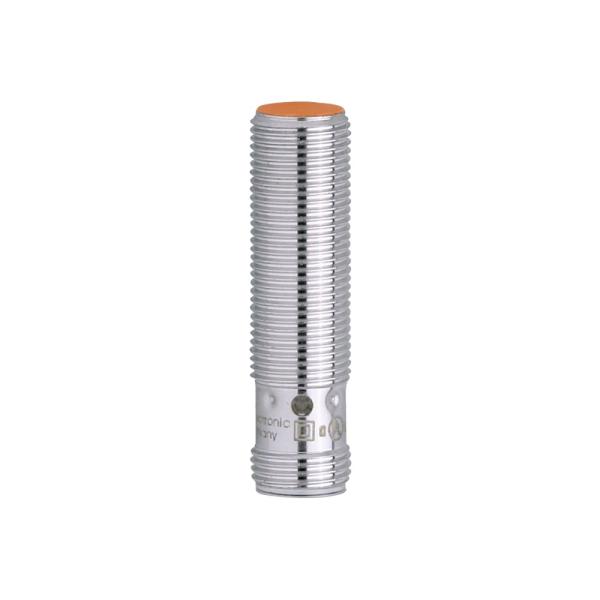

O sensor indutivo IFS206 da ifm é um dispositivo robusto de M12 projetado para detecção precisa de objetos metálicos em aplicações industriais. Operando com tecnologia PNP e saída normalmente fechada (NF), oferece alta confiabilidade com alcance de 4 mm e montagem embutida. Ideal para ambientes rigorosos, possui proteção IP67 e frequência de comutação de 700 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Tipo de saída	PNP
Alcance de detecção	4 mm
Configuração	Normalmente fechado (NF)
Rosca	M12 x 1
Grau de Proteção	IP 67
Frequência	700 Hz
Temperatura	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial de uso geral
Monitoramento de fim de curso em cilindros pneumáticos
Detecção de presença de peças metálicas ferrosas
Ambientes com presença de óleos e fluidos refrigerantes

⚠ Considere outro se precisa de:

Aplicações que exijam saída NA (Normalmente Aberta)
Ambientes com temperaturas acima de 70 °C
Zonas classificadas com atmosfera explosiva
Detecção de materiais não metálicos (ex: plásticos isolantes)

APLICAÇÕES E USO

Monitoramento de presença de peças em esteiras transportadoras.
Detecção de fim de curso em máquinas de embalagem.
Alinhamento de peças em braços robóticos automotivos.
Aplicações gerais de automação onde é necessário sinal NF em objetos metálicos.

COMO ESCOLHER

Antes de comprar o IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF, verifique estes pontos:

Escolha o IFS206 se:

Necessita de um sensor M12 padrão para detecção de metais ferrosos até 4 mm, com lógica de saída NF e ambiente industrial padrão (IP67).

Busque outra opção se:

Sua aplicação exige distância superior a 4 mm, montagem não embutida para maior alcance, ou se o sistema de controle requer lógica de saída NA.

ESPECIFICAÇÕES TÉCNICAS

Dados de detecção
Tipo de sensor	Indutivo	Tecnologia de detecção para objetos metálicos
Alcance de detecção	4 mm	Distância nominal de atuação (Sr)
Tipo de montagem	Embutido	Permite instalação nivelada no suporte

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação contínua
Função de saída	PNP / Normalmente fechado	Lógica de chaveamento elétrica
Consumo de corrente	< 10 mA	Corrente própria sem carga

Dados mecânicos
Conexão	M12	Padrão de interface industrial

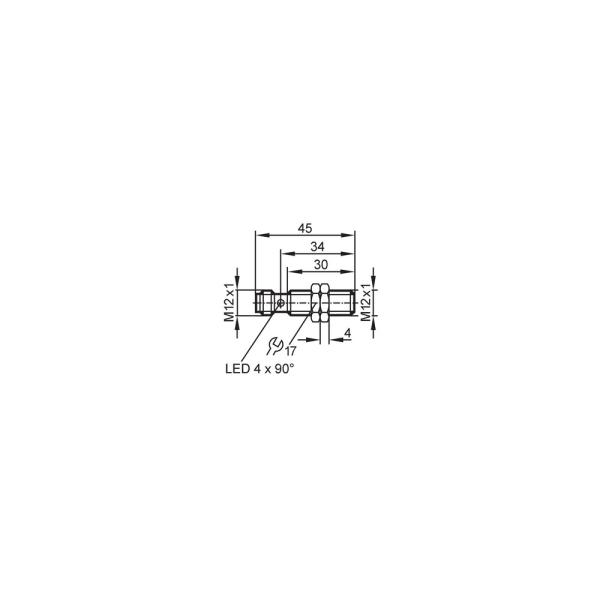

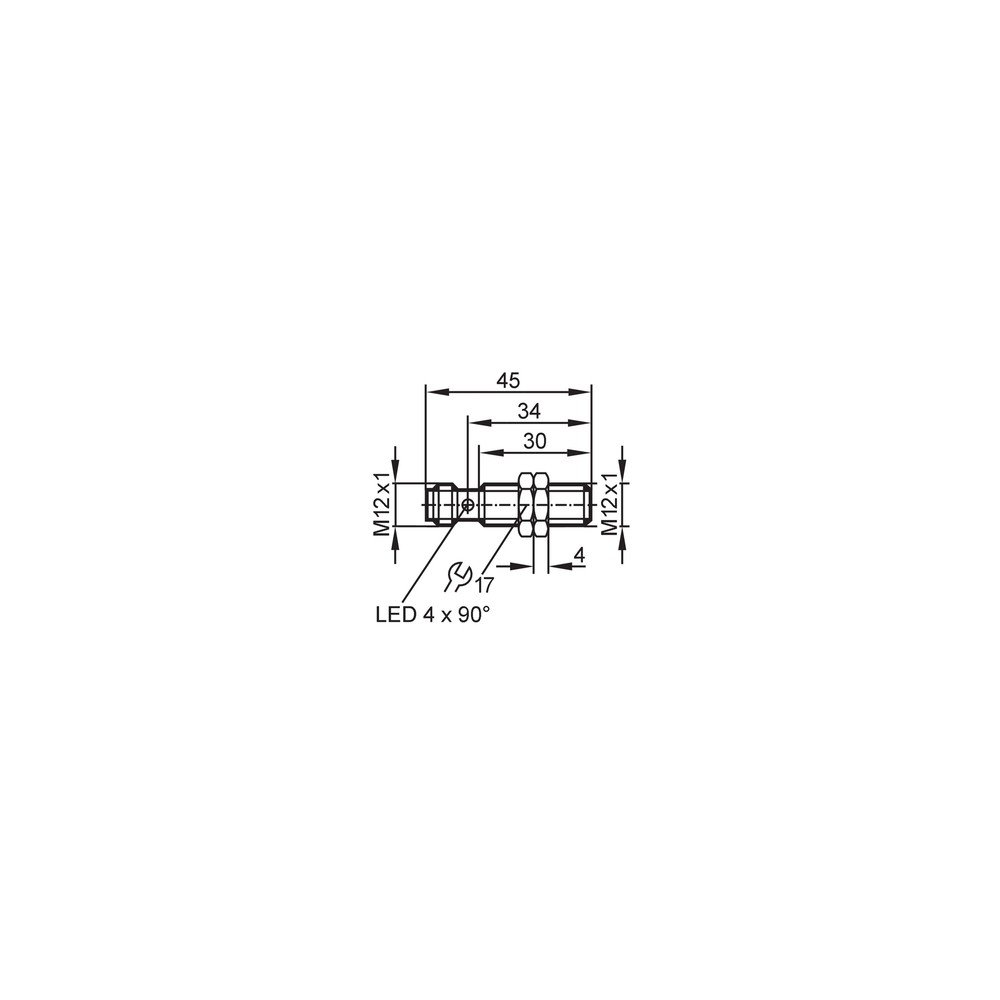

Dimensões	M12 x 1 / L = 45 mm	Formato do invólucro
Material	Latão revestido / PBT	Materiais de construção

COMPATIBILIDADE

Comunicação

• Digital (PNP)

Conexões

Elétrica Conector M12 A-coded, 3 fios.

Processo Rosca M12 x 1 para montagem mecânica direta.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais gerais	✓	O sensor possui proteção IP67 e alta resistência a ruídos.
Aplicações de segurança (SIL)	✗	Não é um sensor de segurança certificado; possui função padrão.
Detecção de alumínio	✓	É compatível, porém o fator de correção é de 0,4, reduzindo a distância efetiva.

INSTALAÇÃO

Como instalar o IFS206 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NF

Verifique a integridade do conector M12 e dos pinos.
Posicione o sensor no suporte, utilizando as porcas de fixação incluídas.
Assegure que a montagem seja embutida, sem exceder o nível da face ativa.
Conecte o cabo M12, garantindo o torque correto para vedação IP67.
Alimente o sensor com 10-30V DC, observando a polaridade (Marrrom: V+, Azul: V-, Preto: Saída).
Realize o teste de comutação com um alvo metálico e observe o LED amarelo.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Falha na conexão elétrica ou cabo rompido.	Verificar continuidade do cabo e medição de 24V DC no conector.
Falha de detecção intermitente.	Objeto metálico fora da zona de alcance ( > 4 mm).	Medir a distância real entre a face ativa e o alvo, ajustando para dentro dos 4 mm.
LEDs piscam ou saída não atua.	Curto-circuito na carga de saída.	Checar se a corrente de carga excede os 100 mA nominais.
Sinal de saída instável sem alvo presente.	Interferência eletromagnética (EMC).	Verificar se o cabo está longe de fontes de ruído (motores, inversores) ou se requer blindagem adicional.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFS206 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IFS206 e para que serve?

O IFS206 é um sensor indutivo da ifm electronic com rosca M12, tecnologia PNP, saída normalmente fechada (NF) e alcance de detecção de 4 mm, projetado para automação industrial.

O que vem na embalagem do produto?

O sensor acompanha 2 porcas de fixação em latão revestido com bronze branco para a instalação no processo.

Para quais condições o IFS206 não é recomendado?

Este sensor não é adequado para ambientes que excedam a temperatura de 70 °C ou que exijam zonas de proteção contra explosão ATEX.

Posso usar este sensor em substituição a modelos NA (Normalmente Abertos)?

Não utilize este modelo em aplicações que necessitem de saída normalmente aberta (NA), pois o IFS206 possui configuração de saída exclusivamente NF.

O sensor não está detectando nada, o que pode ser?

Se o LED amarelo de status de chaveamento não acender mesmo com objeto metálico próximo, verifique primeiro a integridade da fiação e a tensão de alimentação (10-30V DC).

Como diagnosticar intermitência no sinal de saída?

Sintomas de chaveamento intermitente podem indicar falha na conexão elétrica ou ruído eletromagnético; verifique se o conector M12 está firmemente apertado e se o cabo está blindado corretamente.

Este sensor possui tecnologia IO-Link para integração inteligente?

O IFS206 é um sensor autônomo com saída digital PNP. Se você precisa de conectividade IO-Link, deve buscar modelos da linha i-o-link da ifm com especificações similares.

Posso usar o IFS206 se precisar de um alcance de 8 mm?

Este sensor é uma unidade de detecção de proximidade direta. Se a aplicação exige distância de detecção maior que 4 mm, é necessário selecionar um modelo com alcance estendido, como os sensores de 8 mm ou 12 mm da série M12.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser embutida, garantindo que a face ativa esteja nivelada com o material de montagem para evitar detecções falsas.

O sensor suporta ambientes com umidade ou respingos?

O produto possui grau de proteção IP67, o que assegura estanqueidade contra imersão temporária em água e resistência a poeira em condições industriais padrão.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta a carga para o positivo (V+). (Ref.: 10...30 V DC)

Embutido

Montagem onde a face ativa do sensor pode ser instalada nivelada ao material circundante sem perda de alcance. (Ref.: Alcance de detecção 4 mm)

IP67

Grau de proteção que garante estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: Proteção IP 67)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando instabilidade em oscilações próximas ao limite. (Ref.: 3...15 % de Sr)

Frequência de Comutação

Velocidade máxima de ciclos de detecção que o sensor suporta por segundo. (Ref.: 700 Hz)
