Sensor Indutivo IFM IFS205 PNP M12

Pré-visualizar: IFS205 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 7mm

IFS205 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 7mm

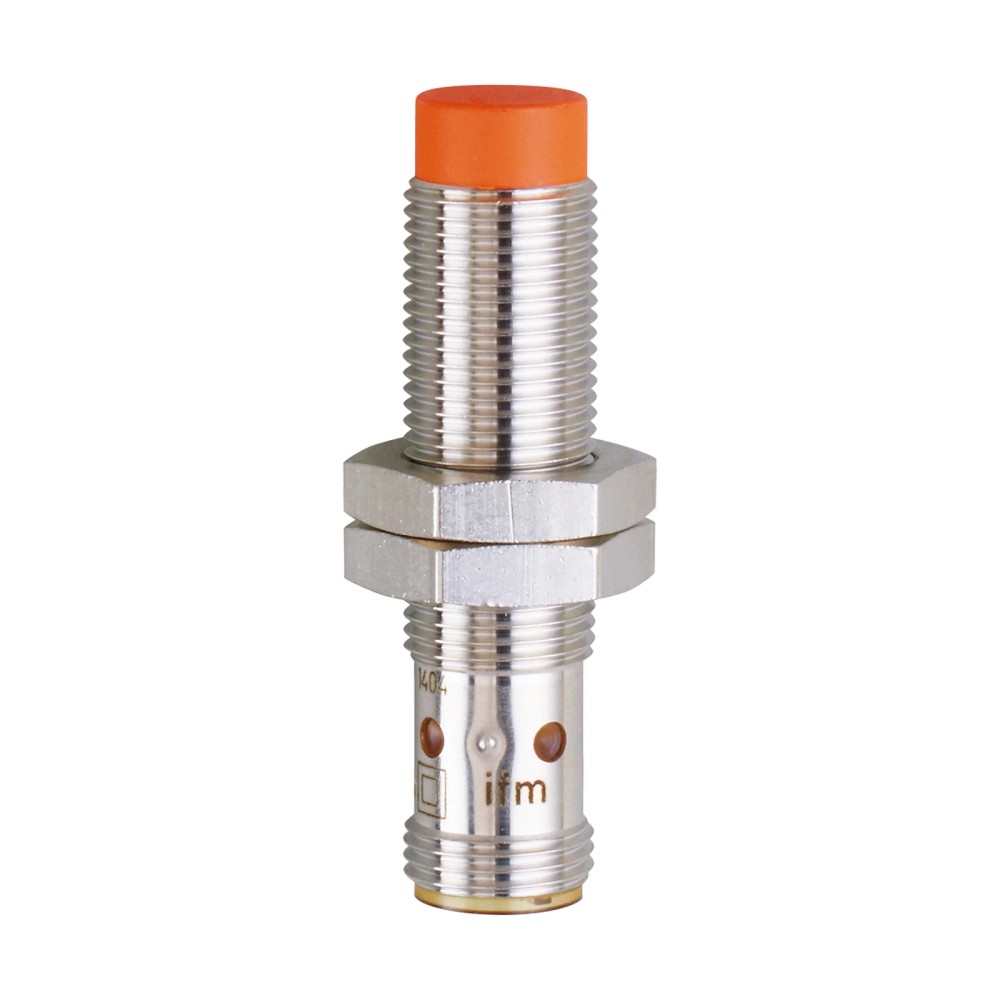

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS205
EAN: 4021179086806
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IFS205 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 7mm"

Destaques do Produto

Tipo de saída

PNP

Função de saída

Normalmente aberta

Alcance de detecção

7 mm, não embutido

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFS205 PNP, M12 x 1, alcance de detecção de 7 mm

O IFM IFS205 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção de 7 mm e montagem não embutida. Sua conexão elétrica é M12 de 3 contatos, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	7 mm; não embutido
Conexão elétrica	M12, 3 contatos
Dimensões	M12 x 1; comprimento de 50 mm
Alimentação	10...30 V DC
Frequência de comutação	700 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Identificação	IFS205; GTIN 4021179086806

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação industrial, quando forem adequados uma saída PNP normalmente aberta, alimentação DC de 10...30 V e alcance nominal de 7 mm.
Instalações que aceitem sensor M12 x 1 de montagem não embutida e operem dentro da faixa ambiente de -25...70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou normalmente fechada: este modelo é PNP normalmente aberto.
Não selecionar para alimentação fora de 10...30 V DC, alcance necessário superior a 7 mm ou frequência de comutação requerida superior a 700 Hz.
Não presumir montagem embutida: a ficha especifica montagem não embutida.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial, para detecção indutiva de objetos metálicos; considerar alcance nominal de 7 mm e montagem não embutida.
Possibilidade de uso: monitoramento de presença ou posição de peças metálicas em máquinas, desde que a lógica de entrada aceite PNP normalmente aberto e a instalação respeite a faixa de alimentação e as condições ambientais especificadas.
A distância efetiva de comutação varia conforme o material; a ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Consulte esses valores ao dimensionar a detecção.
A ficha não identifica uma máquina, processo ou aplicação setorial específica; valide geometria, material do alvo e condições de montagem no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS205 PNP, M12 x 1, alcance de detecção de 7 mm, verifique estes pontos:

Escolha o IFS205 quando

A aplicação exigir detecção indutiva com saída PNP normalmente aberta, alcance nominal de 7 mm, alimentação de 10...30 V DC e montagem não embutida.

Avalie outra especificação quando

A entrada do controle exigir lógica NPN ou normalmente fechada, a montagem precisar ser embutida, a faixa de alimentação não coincidir ou os requisitos excederem 7 mm ou 700 Hz. Confirme o tipo de entrada e a instalação no circuito antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do componente.
Modelo	IFS205	Código do produto IFM.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características informadas na descrição do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor de consumo indicado na ficha.
Corrente por contato	100 mA	Valor indicado para cada contato.
Queda de tensão máxima	2,5 V	Limite informado na ficha.
Categoria de isolação	Classe II	Classificação declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saída e chaveamento
Função elétrica	PNP	Tipo de saída declarado.
Função de saída	Normalmente aberta	Estado funcional da saída indicado.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação especificada.
LED de diagnóstico	Status de chaveamento, 4 x LED amarelo	Indicação visual declarada na ficha.

Detecção
Alcance de detecção	7 mm	Alcance declarado pelo fabricante.
Montagem	Não embutido	Tipo de montagem especificado.
Distância de trabalho	0...5,67 mm	Faixa indicada na ficha.
Distância real de comutação	7 ± 10 % mm	Valor e tolerância declarados.
Histerese	3...15 % de Sr	Percentual relativo a Sr, conforme ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção informados para os materiais listados.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conector e contatos especificados.
Conexão mecânica	Rosca M12 x 1	Forma construtiva roscada.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa ambiente de operação indicada.
Grau de proteção	IP 67	Grau de proteção declarado; não representa autorização para qualquer condição de instalação ou exposição.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC fornecidos na ficha.
Certificações	cULus (E174191), CE, UKCA	Certificações informadas para o produto.

Dados mecânicos
Dimensões	M12 x 1 / L = 50 mm	Dimensão nominal do invólucro.
Peso	25,2 g	Massa indicada no conjunto de dados.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	PBT laranja	Material declarado para a face ativa.
Material da janela de LEDs	PEI	Material declarado para a janela.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas.

Acessórios e identificação comercial
Acessórios incluídos	2 porcas de fixação	Quantidade e tipo informados na ficha.
SKU / Part Number	IFS205	Identificação comercial do produto.
GTIN	4021179086806	Código global de identificação informado.
Quantidade por embalagem	1 peça	Quantidade declarada.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação indicado na ficha; trata-se de uma saída de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos banhados a ouro; saída PNP normalmente aberta; alimentação de 10...30 V DC. Verifique a pinagem no datasheet antes da ligação, pois a descrição disponível não informa a atribuição de cada pino.

Processo Conexão mecânica roscada M12 x 1; comprimento de 50 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde à função de saída e à tensão de operação especificadas.
Entrada que exige saída NPN ou normalmente fechada	✗	O IFS205 é especificado como PNP normalmente aberto.
Instalação que requer sensor embutido	✗	A ficha identifica a montagem como não embutida.
Sistema que exige frequência de comutação acima de 700 Hz	✗	A frequência de comutação especificada é 700 Hz.
Montagem mecânica roscada M12 x 1, com espaço e condição de instalação compatíveis com formato não embutido	✓	A rosca e o tipo de montagem correspondem às características declaradas; a compatibilidade elétrica deve ser verificada separadamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS205 PNP, M12 x 1, alcance de detecção de 7 mm

Confirme que o sensor e a entrada de controle são compatíveis com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Verifique o espaço e o alojamento para rosca M12 x 1, comprimento de 50 mm e montagem não embutida.
Considere o material do alvo e os fatores de correção informados pelo fabricante ao definir a distância de detecção.
Fixe o sensor com as porcas incluídas, respeitando a montagem mecânica prevista para o equipamento.
Conecte o conector M12 de 3 contatos; consulte o datasheet para identificar a pinagem antes de energizar.
Após a ligação, verifique a resposta de chaveamento e a indicação dos LEDs; opere dentro da faixa ambiente especificada.

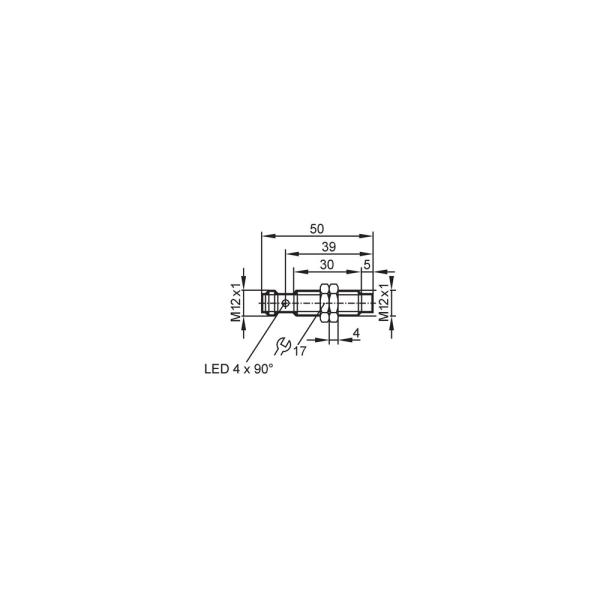

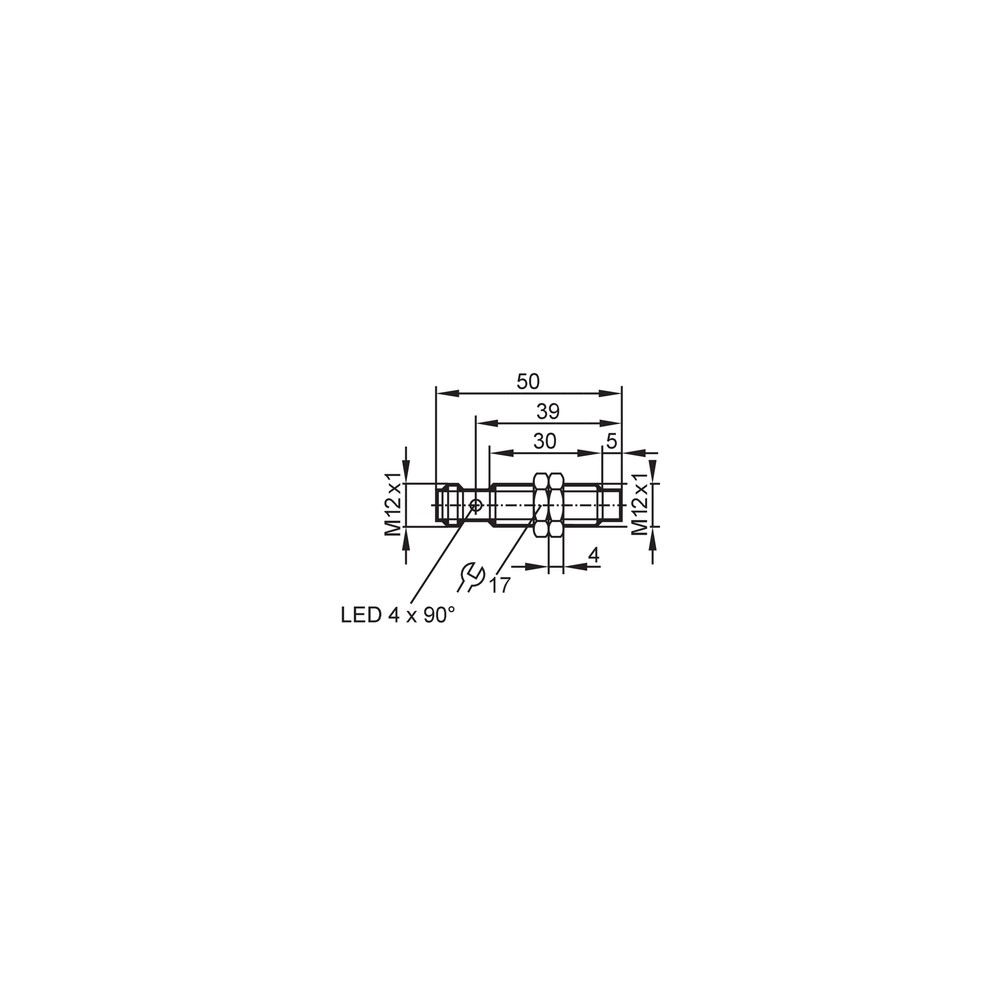

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controle não muda de estado quando o alvo se aproxima.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e a entrada, alimentação ou lógica do circuito.	Confirme a alimentação de 10...30 V DC e verifique se a entrada aceita PNP normalmente aberto; confira a pinagem no datasheet.
A detecção ocorre apenas quando o alvo está muito próximo ou não ocorre na distância esperada.	Distância de montagem, material do alvo ou fator de correção diferente do considerado no dimensionamento.	Meça a distância entre face ativa e alvo e compare o material com os fatores de correção indicados na ficha.
O chaveamento é instável durante a operação.	Alvo ou montagem próximos ao limite de detecção, conexão elétrica inadequada ou condição de operação fora das especificações.	Verifique fixação, distância de detecção, conexão M12, alimentação e temperatura ambiente em relação aos limites da ficha.
O sensor não apresenta a indicação visual esperada.	Ausência de alimentação, ligação incorreta ou ausência de condição de chaveamento.	Meça a alimentação nos terminais conforme a pinagem oficial e aproxime um alvo compatível; observe os LEDs de status de chaveamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS205 em português (Datasheet) Desenho em escala IFM IFS205 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS205 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. A saída é PNP normalmente aberta e o alcance nominal informado é de 7 mm.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como acessórios incluídos. Não há outros acessórios declarados.

Posso usar este sensor em uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Verifique a especificação da entrada do controle antes da compra.

Este modelo serve para instalação embutida?

A ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, selecione um modelo cuja documentação confirme esse tipo de montagem.

O sensor está alimentado, mas não detecta o alvo; o que verifico antes de trocar?

Confira a distância até o alvo, o material detectado e a compatibilidade da entrada com PNP. Verifique também alimentação e conexão seguindo a pinagem do datasheet.

A saída fica instável; isso significa que o sensor está defeituoso?

Não necessariamente. Verifique primeiro a fixação, a distância de detecção, a alimentação e a conexão M12; a ficha não permite concluir defeito sem esses testes.

Devo comprar este modelo ou procurar outro sensor indutivo?

Escolha o IFS205 se o circuito exigir PNP normalmente aberto, alcance de 7 mm e montagem não embutida. Procure outra especificação se precisar de NPN, normalmente fechado, montagem embutida ou frequência superior a 700 Hz.

A conexão M12 garante que o sensor é eletricamente compatível com meu equipamento?

Não. M12 x 1 descreve a conexão mecânica, enquanto a compatibilidade elétrica depende da alimentação e da entrada aceitar PNP normalmente aberto; confirme também a pinagem.

Como faço a instalação elétrica do IFS205?

Use o conector M12 de 3 contatos e consulte a pinagem no datasheet antes de ligar. Não deduza a função de cada contato apenas pelo formato do conector.

O sensor pode operar em qualquer temperatura ambiente?

Não. A faixa ambiente informada é de -25...70 °C; confirme que a condição de instalação permanece dentro desse intervalo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha informa aplicação em detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída eletrônica especificado para o sensor; exige entrada de controle eletricamente compatível. (Ref.: função elétrica: PNP)

Normalmente aberto

Função de saída declarada para o estado de chaveamento do sensor. (Ref.: configuração de saída: normalmente aberto)

Montagem não embutida

Condição de instalação indicada para o sensor, que deve ser considerada no alojamento e no posicionamento. (Ref.: montagem: não embutido)

Fator de correção

Valor indicado para considerar diferenças de alcance conforme o material do alvo. (Ref.: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3)
