Sensor Indutivo IFM IFS204 M12 PNP 4mm

Pré-visualizar: IFS204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

IFS204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS204
EAN: 4021179086790
NCM do produto: 85365090

Destaques do Produto Função de saída PNP...mais

Fechar menu

Saiba mais sobre: "IFS204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Função de saída

PNP normalmente aberta

Distância nominal de detecção

4 mm

Alimentação

10 a 30 V DC

Conexão

M12, 3 contatos

Montagem

Embutida

Grau de proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

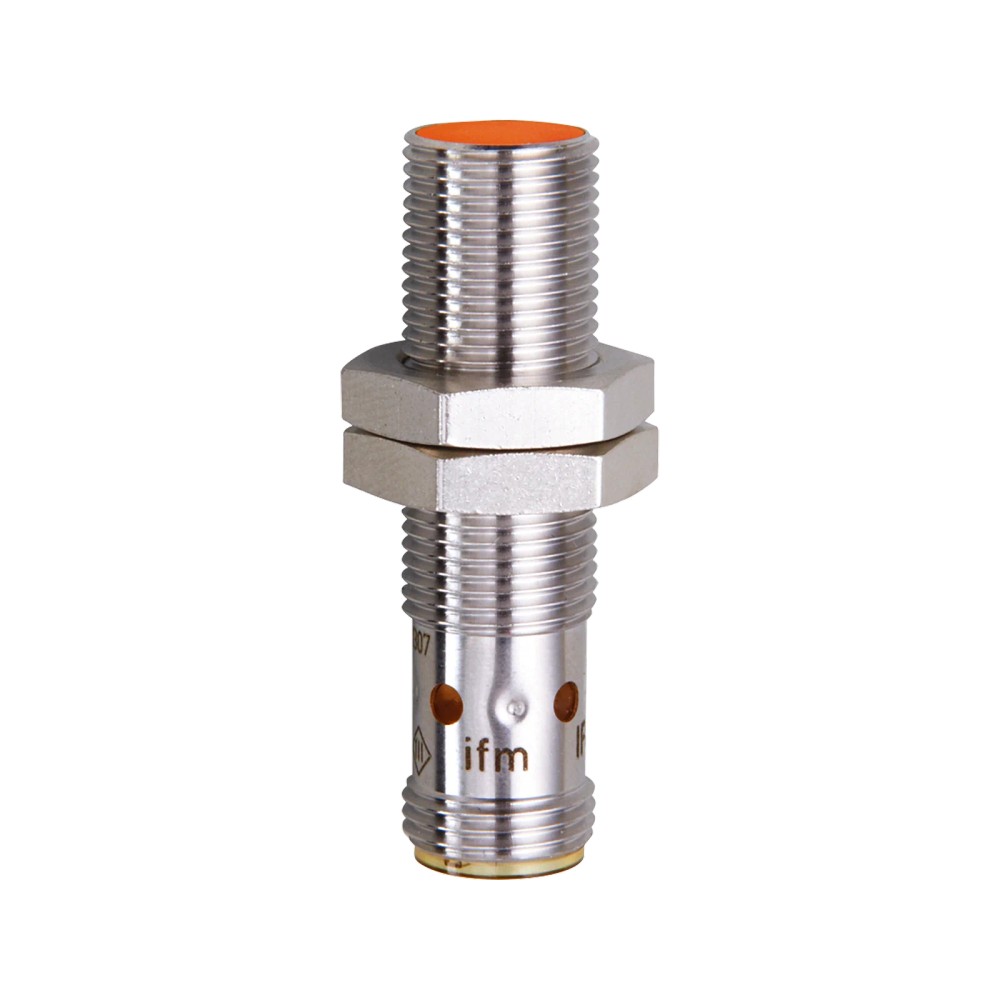

Sobre o Sensor Indutivo IFM IFS204, M12 x 1, PNP, normalmente aberto, alcance de detecção de 4 mm

O IFM IFS204 é um sensor indutivo para detecção sem contato de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e instalação embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica por conector M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	IFS204
Tipo de sensor	Indutivo
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	Conector M12, 3 contatos
Grau de proteção	IP 67
Frequência de comutação	700 Hz
Dimensões	M12 x 1; comprimento de 45 mm
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva sem contato em aplicações industriais e de automação, quando o equipamento de controle aceita uma saída PNP normalmente aberta.
Instalações que atendam à alimentação de 10 a 30 V DC, ao alcance nominal de 4 mm e à conexão elétrica M12 de 3 contatos.
Ambientes dentro da faixa de temperatura ambiente de -25 a 70 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado: a ficha especifica saída PNP normalmente aberta.
Não selecionar quando for necessária detecção além do alcance nominal de 4 mm ou quando a alimentação disponível estiver fora de 10 a 30 V DC.
A ficha não especifica detecção de materiais não metálicos; confirme no datasheet a aplicação pretendida antes de selecionar.

APLICAÇÕES E USO

Aplicação comprovada na ficha: automação industrial. O sensor destina-se à detecção indutiva sem contato conforme alcance e condições especificados pelo fabricante.
Possibilidade de aplicação: identificação de presença ou posição de alvos metálicos em máquinas e sistemas de automação, desde que a distância de montagem, o material do alvo e a entrada elétrica sejam compatíveis. Essa possibilidade deve ser validada para a instalação real.
Limites de seleção: alimentação de 10 a 30 V DC, saída PNP normalmente aberta, alcance nominal de 4 mm e temperatura ambiente de -25 a 70 °C. A ficha não especifica detecção de alvos não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFS204, M12 x 1, PNP, normalmente aberto, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFS204

Quando o projeto exigir sensor indutivo embutido M12 x 1, saída PNP normalmente aberta, alcance nominal de 4 mm e alimentação de 10 a 30 V DC, com conexão M12 de 3 contatos.

Considere outra configuração

Procure uma versão cuja saída, conexão ou alcance corresponda ao requisito se o controlador exigir NPN, contato normalmente fechado, outro tipo de conexão ou detecção além dos 4 mm nominais. A ficha deste modelo não informa essas configurações alternativas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha; não especifica uma máquina ou processo particular.
Modelo	IFS204	Código do modelo para identificação e seleção.
Marca	IFM	Fabricante informado no anúncio.
GTIN	4021179086790	Identificador comercial do produto.

Detecção e montagem
Alcance de detecção	4 mm	Alcance nominal especificado; não interpretar como distância garantida em qualquer condição.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação declarado na ficha.
Distância de trabalho	0...3,24 mm	Faixa de distância de trabalho informada pelo fabricante.
Montagem	Embutido	Tipo de montagem informado para o sensor.
Alcance aumentado	Sim	Característica declarada na ficha; não altera o alcance nominal especificado de 4 mm.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar o alvo de detecção.
Histerese	3...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada como percentual de Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Limites de alimentação especificados.
Consumo de corrente	< 10 mA	Consumo declarado na ficha.
Classe de proteção	II	Classe de proteção elétrica informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada; não elimina a necessidade de seguir a pinagem correta.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Valores e referências EMC listados nos dados do produto.

Saída de comutação
Função elétrica	PNP	Tipo de saída declarado; verificar compatibilidade com a entrada do equipamento receptor.
Função de saída	Normalmente aberto	Estado funcional da saída informado.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante especificado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima declarada na saída de comutação DC.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada para operação DC.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Conexões elétricas
Conexão elétrica	Conector 1 x M12; codificação A; 3 contatos dourados	Tipo e quantidade de contatos informados; consultar o datasheet para atribuição de pinos.
Número de fios	3 fios	Número informado no anúncio; a conexão física descrita na ficha é conector M12.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação declarada.
Grau de proteção	IP 67	Grau de proteção informado; observar as condições de montagem e conexão indicadas pelo fabricante.
Certificado UL	Ta 0...40 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; número de aprovação UL A001; arquivo UL E174191	Informações UL listadas para o produto; observar as condições e limites específicos indicados.

Dados mecânicos e materiais
Dimensões	M12 x 1 / L = 45 mm	Designação da rosca e comprimento informados.
Invólucro	Forma construtiva de roscas	Descrição construtiva declarada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais listados para os componentes indicados.
Peso	24,7 g	Peso declarado nos atributos do produto.
Material incluído	2 porcas de fixação	Itens informados como incluídos na ficha.

Displays e operação
Display / elementos de operação	Status de chaveamento: 4 x LED, amarelo	Indicação visual de estado descrita na ficha.

Dados de confiabilidade e fornecimento
MTTF	1527 anos	Valor MTTF informado na ficha; não representa garantia nem vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software Embedded incluído	Não	A ficha informa que não há software embarcado incluído.
NCM	8536.50.90	Código de classificação informado no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação digital. A saída informada é discreta, do tipo PNP normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, 3 contatos; alimentação de 10 a 30 V DC; saída PNP normalmente aberta. Verifique no datasheet a atribuição dos pinos e a compatibilidade elétrica da entrada do dispositivo conectado.

Processo Não há conexão de processo especificada. O corpo possui rosca M12 x 1; isso descreve a montagem mecânica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou dispositivo compatível com sensor PNP normalmente aberto, alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos	✓	Essas características correspondem às especificações declaradas para o IFS204; confirme a pinagem e os limites elétricos da entrada no datasheet e no equipamento receptor.
Sistema que exige saída NPN ou normalmente fechada	✗	A saída deste modelo é PNP normalmente aberta.
Instalação que requer detecção nominal acima de 4 mm	✗	O alcance de detecção especificado é 4 mm.
Montagem mecânica que aceita rosca M12 x 1 e sensor embutido	✓	A designação da rosca é M12 x 1 e o tipo de montagem informado é embutido; as dimensões e folgas da instalação devem ser conferidas no desenho dimensional.
Alimentação disponível fora de 10 a 30 V DC	✗	A tensão de operação especificada é de 10 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFS204, M12 x 1, PNP, normalmente aberto, alcance de detecção de 4 mm

Confirme no datasheet que o modelo, a saída PNP normalmente aberta e a alimentação atendem aos requisitos do circuito.
Verifique as dimensões M12 x 1, o comprimento de 45 mm e o espaço disponível consultando o desenho dimensional.
Instale o sensor na configuração embutida indicada, respeitando as condições mecânicas e as distâncias de montagem estabelecidas pelo fabricante.
Conecte o conector M12 de 3 contatos conforme a pinagem do datasheet; não deduza a atribuição dos pinos apenas pela quantidade de contatos.
Antes de energizar, confira a tensão de alimentação, a polaridade e a compatibilidade da entrada do dispositivo receptor com uma saída PNP normalmente aberta.
Após a instalação, confirme a comutação aproximando o alvo previsto e observe os LEDs amarelos de status; valide a operação no controlador ou circuito conectado.

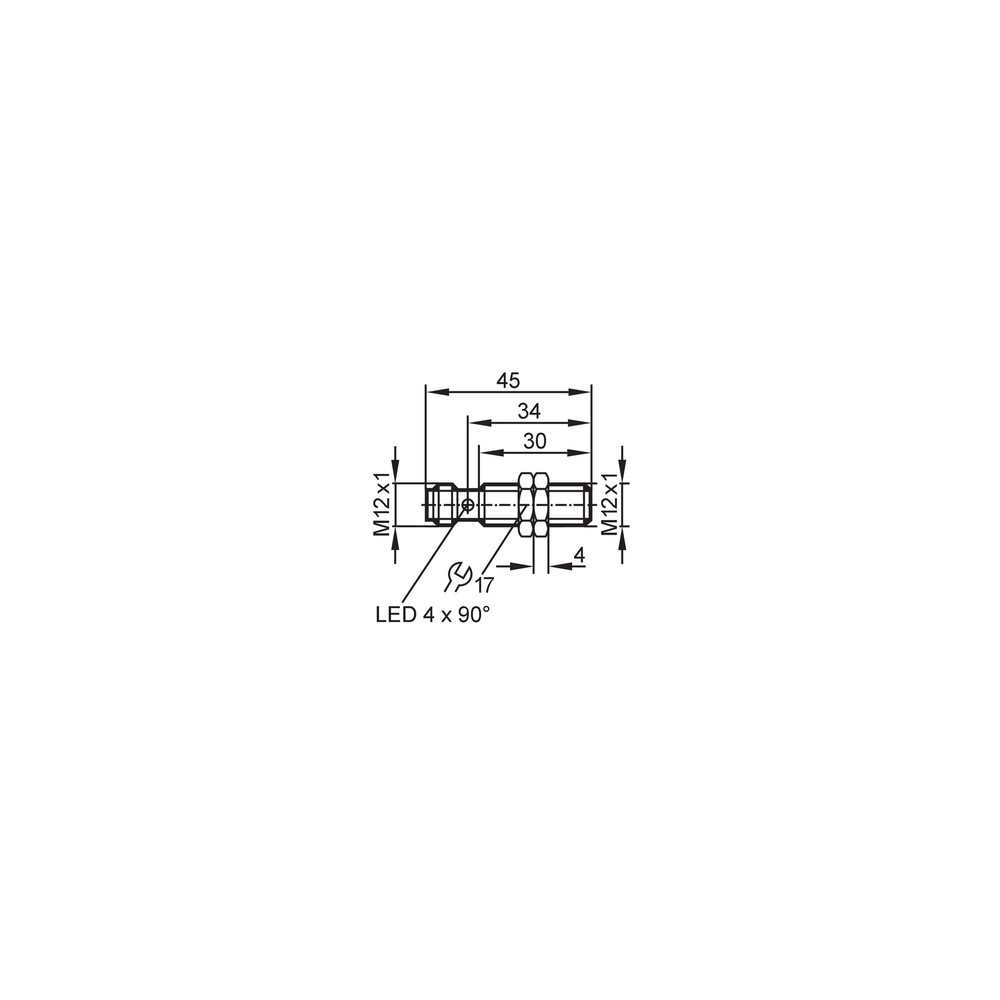

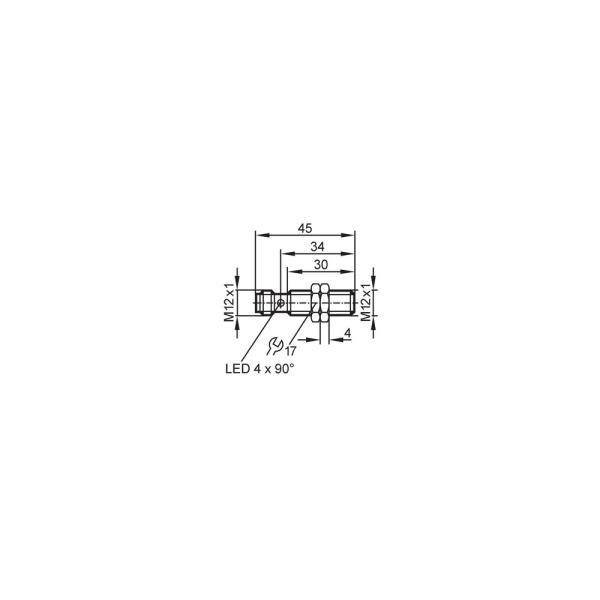

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de detecção aplicável.	Meça a alimentação nos terminais e confira a pinagem no datasheet; teste com o alvo previsto dentro da distância de trabalho indicada.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada ou lógica do controlador.	Confirme no diagrama elétrico do controlador que a entrada aceita PNP e compare o estado esperado com a função normalmente aberta do sensor.
A comutação ocorre a uma distância diferente da esperada.	Material do alvo ou distância de instalação afeta a detecção; a ficha informa fatores de correção para materiais específicos.	Identifique o material do alvo e compare o fator de correção informado; confira a distância e a montagem no desenho e no datasheet.
A indicação de status não corresponde ao estado esperado do circuito.	Ligação elétrica, alimentação ou interpretação da lógica de saída incorreta.	Observe os LEDs amarelos de status, verifique a tensão e a pinagem conforme o datasheet e teste a saída no circuito receptor, sem exceder os limites especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFS204 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFS204 e para que tipo de sistema serve?

É um sensor indutivo para aplicações industriais e de automação. A ficha especifica saída PNP normalmente aberta e alcance de detecção de 4 mm.

O que vem junto com o sensor?

A ficha lista 2 porcas de fixação e uma unidade por embalagem.

Posso ligar este sensor a uma entrada NPN?

A ficha especifica saída PNP, não NPN. Confirme que a entrada do equipamento receptor aceita PNP antes da instalação.

Ele funciona com alimentação de 24 V DC?

Sim. 24 V DC está dentro da faixa de operação especificada, de 10 a 30 V DC; confira também a pinagem no datasheet.

Este modelo serve para detectar objetos não metálicos?

A ficha não especifica detecção de materiais não metálicos. Consulte o fabricante e valide o alvo pretendido antes de selecionar o sensor.

Posso usar o IFS204 se preciso de alcance maior que 4 mm?

A ficha informa alcance de detecção de 4 mm. Para uma distância maior, selecione um modelo cuja especificação atenda ao alcance exigido.

O sensor não está comutando; o que devo verificar antes de trocar?

Verifique primeiro a alimentação dentro da faixa especificada, a pinagem e se o alvo está dentro da distância aplicável. Consulte o datasheet para conferir a ligação.

O controlador não reconhece o sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador. Confira o tipo de entrada e a lógica de comutação nos diagramas dos equipamentos.

Como escolher entre este sensor e uma versão com outra saída?

Escolha o IFS204 quando a entrada aceitar PNP normalmente aberta e o alcance de 4 mm atender ao projeto. Se o circuito exigir NPN ou normalmente fechado, selecione uma versão com essa configuração.

Como faço a instalação elétrica do IFS204?

Use o conector M12 de 3 contatos e siga a atribuição dos pinos indicada no datasheet; não assuma a pinagem. Antes de energizar, confira a alimentação e a compatibilidade da entrada conectada.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; o IFS204 é especificado como sensor indutivo. (Ref.: Tipo de produto)

PNP

Tipo de saída de comutação declarado para o sensor; deve corresponder à entrada do dispositivo receptor. (Ref.: Função elétrica)

Normalmente aberto

Função de saída indicada na ficha para a condição de comutação do sensor. (Ref.: Função de saída)

Símbolo usado na ficha para a distância real de comutação, declarada como 4 ± 10 % mm. (Ref.: Distância real de comutação Sr)

IP 67

Grau de proteção declarado para o produto; a instalação deve seguir as condições do fabricante. (Ref.: Grau de proteção)
