Sensor Indutivo IFM IFS200 M12 4mm PNP/NPN

Pré-visualizar: IFS200 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP/NPN

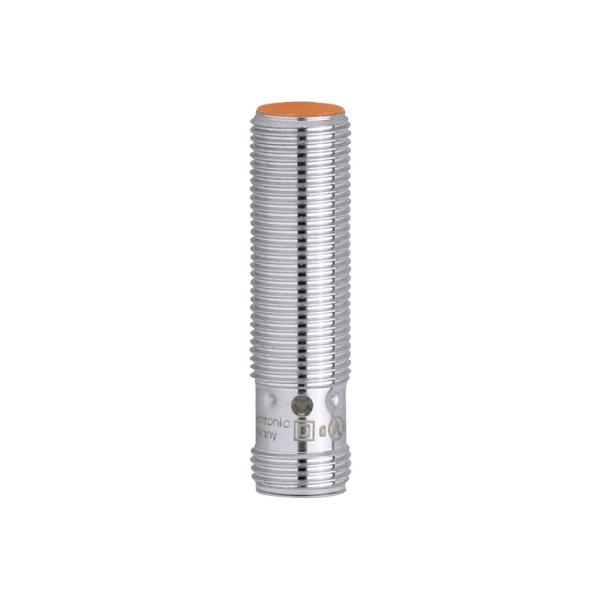

IFS200 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP/NPN

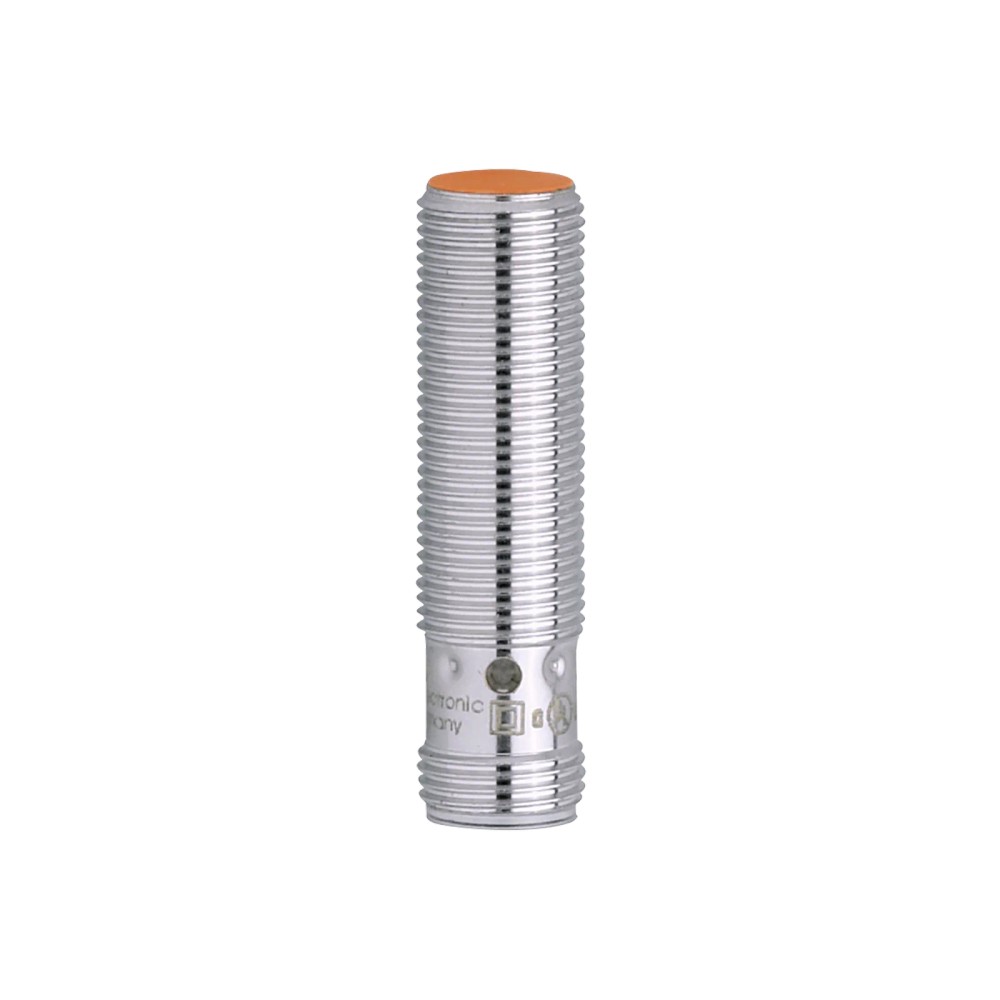

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFS200
EAN: 4021179086752
NCM do produto: 85365090

Destaques do Produto Distância de Detecção...mais

Fechar menu

Saiba mais sobre: "IFS200 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP/NPN"

Destaques do Produto

Distância de Detecção

4 mm

Tipo de Montagem

Embutido

Saída Elétrica

PNP/NPN

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFS200 IFM - Sensor Indutivo M12 Embutido 4mm PNP/NPN

O IFS200 é um sensor indutivo de alta precisão da ifm, projetado para automação industrial. Sua função principal é detectar objetos metálicos sem contato físico em distâncias de até 4 mm. Destaca-se por sua versatilidade com saída PNP/NPN, robustez com carcaça M12 em bronze branco e alta frequência de comutação (700 Hz).

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	IFS200
Rosca	M12 x 1
Alcance	4 mm
Saída	PNP/NPN
Grau de Proteção	IP 67
Frequência	700 Hz
Material	Latão bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas de embalagem.
Linhas de montagem automotiva.
Sistemas de transporte industrial (esteiras).
Ambientes industriais com necessidade de proteção IP 67.

⚠ Considere outro se precisa de:

Instalação em áreas com temperaturas externas ao range -25...70 °C.
Ambientes com forte interferência eletromagnética não blindada.
Detecção de materiais não metálicos (plástico, papel, madeira).
Aplicações que exigem distância de detecção maior que 4 mm nominais.

APLICAÇÕES E USO

Detecção de peças metálicas em sistemas de transporte automatizados.
Monitoramento de curso em máquinas de embalagem.
Contagem de ciclos em processos industriais repetitivos.
Aplicações de automação que exigem durabilidade e proteção contra água ou poeira (IP 67).

COMO ESCOLHER

Antes de comprar o IFS200 IFM - Sensor Indutivo M12 Embutido 4mm PNP/NPN, verifique estes pontos:

Quando escolher este sensor

Ideal para processos de automação padrão que requerem alta confiabilidade em carcaça M12, necessitando de flexibilidade entre PNP e NPN e detecção em superfícies niveladas (embutidas).

Quando buscar outra opção

Se a aplicação exigir distâncias de detecção superiores a 4 mm ou detecção de materiais não ferrosos (plásticos, borrachas), considere sensores capacitivos ou com alcance estendido.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Medição
Alcance de detecção	4 mm	Valor nominal embutido
Distância real de comutação	4 mm ± 10 %	Margem de operação técnica
Histerese	3...15 % de Sr	Variação de ponto de comutação

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Frequência de comutação	700 Hz	Capacidade máxima de ciclos por segundo
Queda de tensão	2,5 V	Máxima perda em estado ON
Saída	PNP/NPN, normalmente aberto	Configuração elétrica da carga

Dados Mecânicos

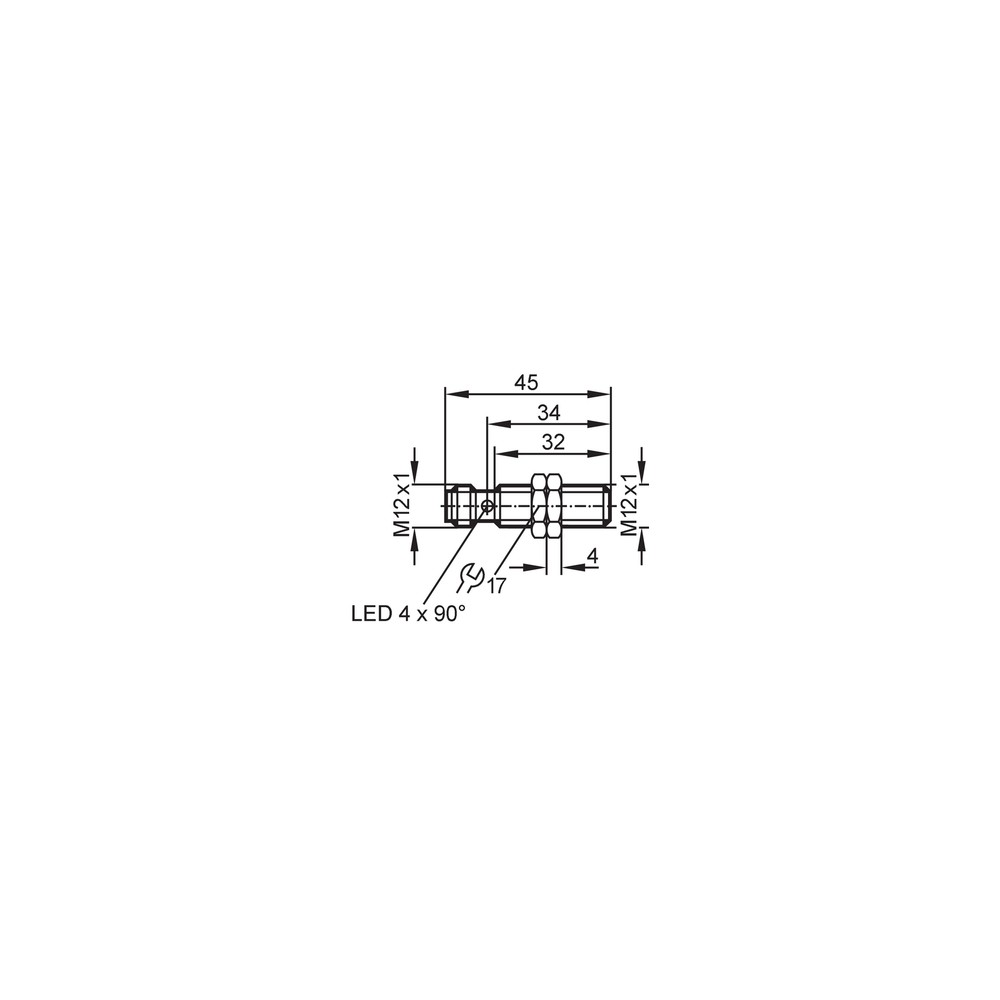

Dimensões	M12 x 1 / L = 45 mm	Dimensões construtivas
Material do invólucro	Latão revestido com bronze branco	Resistência mecânica e corrosiva
Material da face ativa	PBT	Resistência a impactos na área de sensoriamento
Grau de proteção	IP 67	Norma de vedação para ambientes industriais

Condições Ambientais
Temperatura ambiente	-25...70 °C	Limite de temperatura operacional
EMC	EN 61000-4-2, EN 61000-4-3, EN 61000-4-4	Padrões de compatibilidade eletromagnética

COMPATIBILIDADE

Comunicação

• Digital Standard 10-30V DC

Conexões

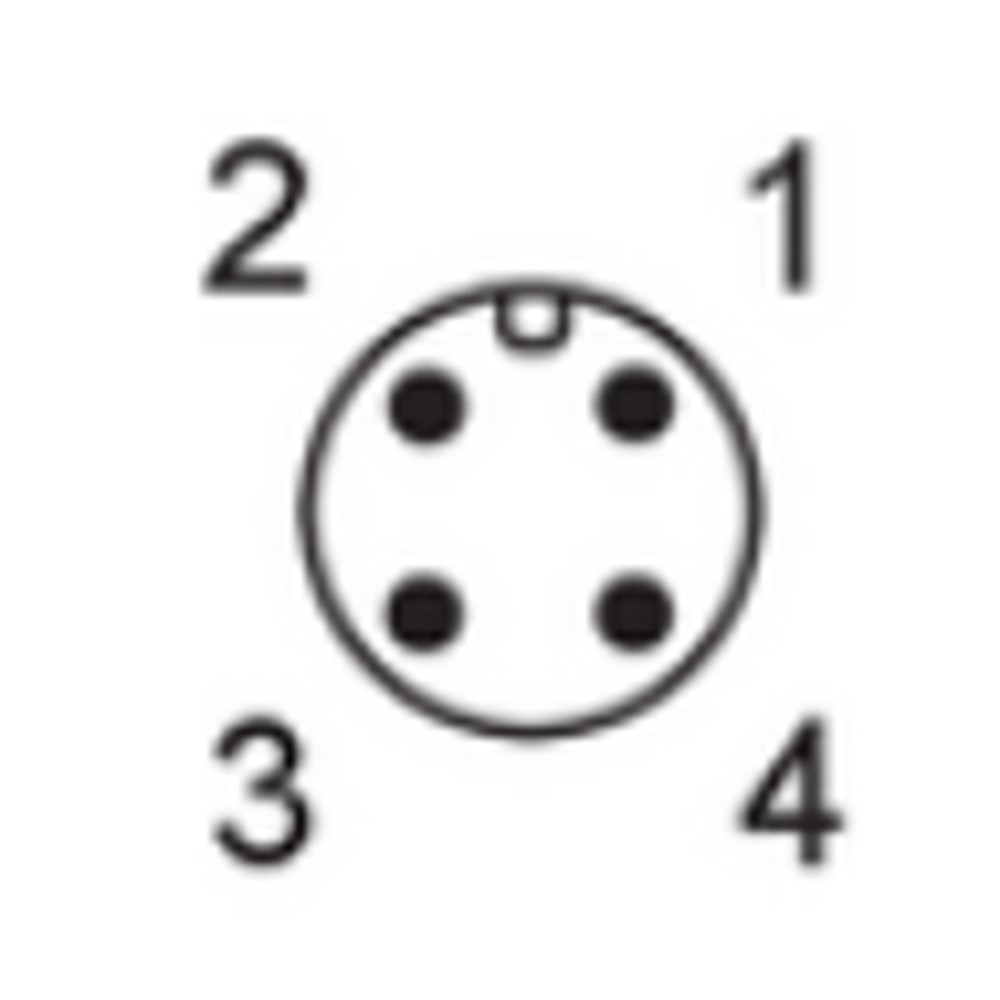

Elétrica Conector M12, 4 pinos, codificação A, contatos dourados

Processo M12 x 1 (Rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com poeira e água	✓	O sensor possui proteção IP 67 contra sólidos e líquidos.
Detecção de placas de alumínio	✓	Funciona para todos os metais, porém deve-se considerar o fator de correção de 0,4 para alumínio.
Uso em sistemas de alta frequência (acima de 700Hz)	✗	A frequência máxima do sensor é de 700 Hz.

INSTALAÇÃO

Como instalar o IFS200 IFM - Sensor Indutivo M12 Embutido 4mm PNP/NPN

Verifique a integridade da rosca M12 no local de montagem.
Rosqueie o sensor manualmente até a posição desejada.
Utilize a porca de fixação inclusa para travar o sensor na posição.
Conecte o cabo M12 codificação A ao conector do sensor.
Certifique-se de que o cabo não sofra tensão mecânica excessiva.
Aplique tensão de 10-30V DC e verifique a indicação dos LEDs.

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED não acende ao aproximar um objeto.	Objeto metálico fora do alcance (4mm) ou material não condutivo.	Verifique a distância de montagem e o material do objeto.
O sensor não comuta ou apresenta erro em CLP.	Falha na fiação ou curto-circuito na carga.	Teste a continuidade do cabo M12 e a tensão de entrada.
Dispositivo não liga ou apresenta comportamento errático.	Inversão de polaridade na conexão elétrica.	Consulte o diagrama de pinagem e confirme a polaridade da fonte 24V.
Ativação falsa ou detecção contínua.	Acúmulo de sujeira metálica na face ativa.	Limpe a face do sensor com um pano seco e remova partículas metálicas aderidas.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFS200 (Datasheet) Desenho em Escala M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFS200 da ifm e qual sua função?

Este sensor indutivo IFS200 da ifm é um dispositivo de detecção de proximidade projetado para automação industrial, utilizando campo magnético para detectar objetos metálicos sem contato físico.

O que vem incluído na embalagem do sensor IFS200?

O sensor acompanha 2 porcas de fixação para instalação direta em roscas M12.

O sensor IFS200 detecta objetos de plástico ou madeira?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, madeiras ou líquidos não condutivos, pois seu princípio de operação é estritamente indutivo para metais.

Quais as restrições de temperatura de operação para o IFS200?

Não utilize este sensor em ambientes com temperaturas superiores a 70 °C ou inferiores a -25 °C, pois isso compromete a integridade dos componentes eletrônicos e a precisão da comutação.

Como diagnosticar falhas no sensor IFS200?

Sintomas de falha incluem ausência de sinal de saída (LEDs desligados) ou sinal intermitente; a causa provável é a quebra do cabo ou curto-circuito, verificável testando a continuidade da fiação e a tensão de alimentação de 10-30V DC.

O LED não acende ao detectar o objeto, o que devo verificar?

Se o LED amarelo não pisca na presença do objeto, verifique primeiro se a distância entre a face ativa e o objeto metálico está dentro do alcance nominal de 4mm e se a tensão de operação está presente.

Por que escolher o IFS200 em vez de um sensor com saída fixa PNP ou NPN?

O IFS200 é uma solução de peça única com montagem embutida e tecnologia PNP/NPN, oferecendo versatilidade superior comparada a sensores de saída fixa, sendo ideal para padronização de estoque (MRO).

Este modelo IFS200 é equivalente a modelos básicos M12 de outras marcas?

Ambos são sensores indutivos M12, mas o IFS200 oferece recursos avançados como contatos banhados a ouro para melhor condutividade e alcance de detecção aumentado, ideal para aplicações industriais exigentes.

Quais cuidados devo tomar na instalação mecânica do IFS200?

A instalação exige que o sensor seja montado embutido, respeitando a rosca M12 x 1 e utilizando as porcas de fixação inclusas, garantindo que a face ativa não sofra impacto mecânico direto.

Qual a procedência e suporte do sensor IFS200?

Este produto é fabricado pela ifm electronic e conta com suporte técnico global da marca, garantindo procedência e conformidade com normas técnicas industriais.

GLOSSÁRIO TÉCNICO

Montagem Embutida

Tipo de montagem onde o sensor pode ser instalado faceado com o material circundante sem afetar a detecção (Ref.: Tipo de montagem).

Saída PNP/NPN

Tecnologia de saída configurável que permite ao sensor operar tanto com lógica positiva (PNP) quanto negativa (NPN), facilitando a integração em diferentes CLPs (Ref.: Função elétrica).

Histerese

Diferença entre a distância de comutação de ativação e desativação do sensor, variando entre 3% e 15% de Sr neste modelo (Ref.: Histerese).

IP 67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

Distância de trabalho (Sr)

Distância nominal de 4 mm na qual o sensor detecta o metal padrão, com variação permissível de 10% (Ref.: Distância real de comutação Sr).
