Sensor Indutivo IFM IFR207 - M12 PNP 4mm Soldagem

Pré-visualizar: IFR207 IFM - Sensor Indutivo IFM para Soldagem M12 PNP 4mm

IFR207 IFM - Sensor Indutivo IFM para Soldagem M12 PNP 4mm

Imagem meramente ilustrativa

R$ 839,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFR207
EAN: 4021179304900
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção 4...mais

Fechar menu

Saiba mais sobre: "IFR207 IFM - Sensor Indutivo IFM para Soldagem M12 PNP 4mm"

Destaques do Produto

Alcance de Detecção

4 mm

Tipo de Montagem

Embutido

Saída Elétrica

PNP

Tensão de Operação

10-30V DC

Invólucro

M12 Totalmente Metálico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

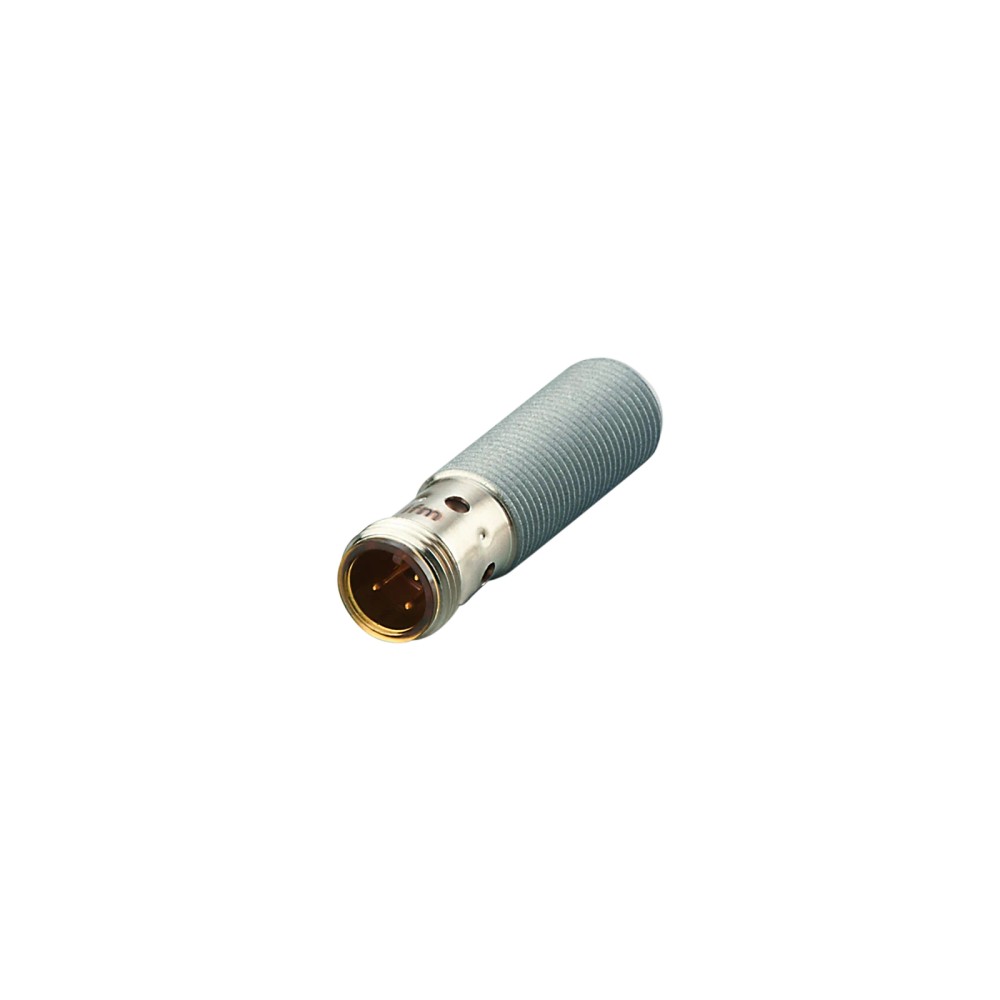

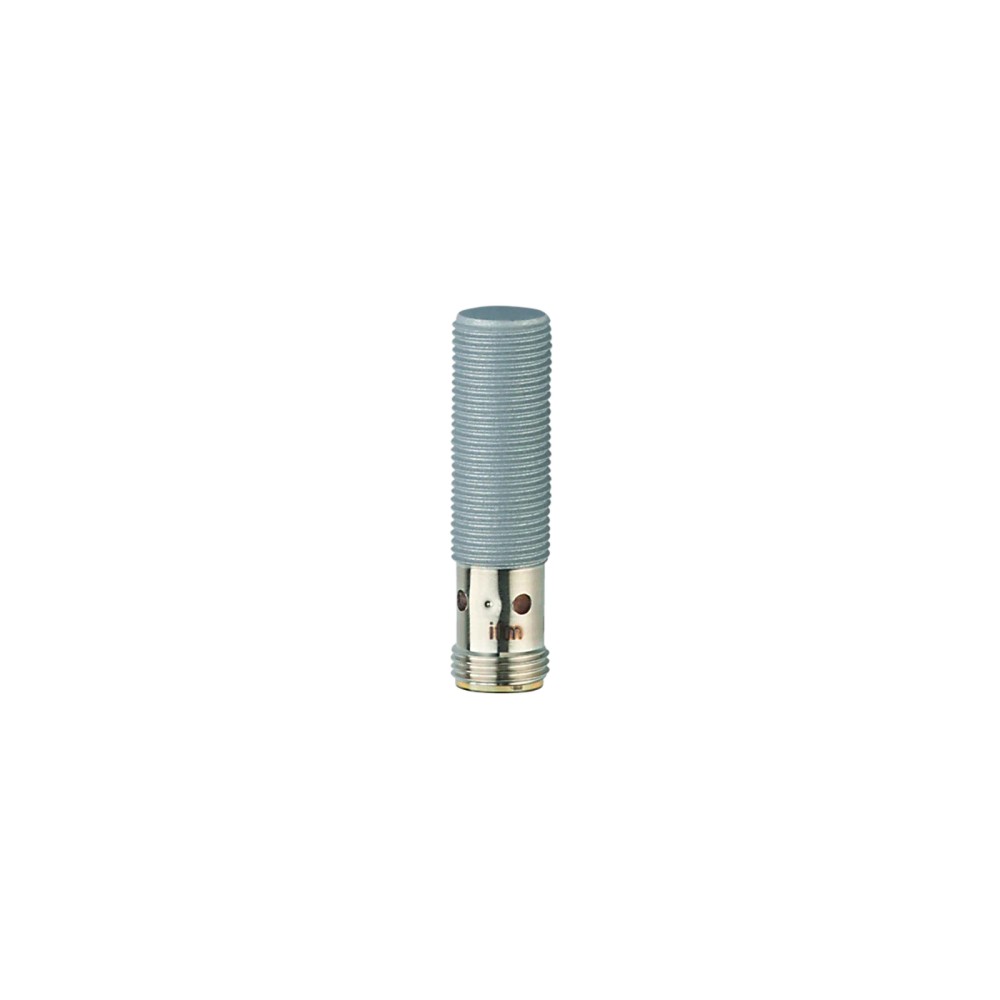

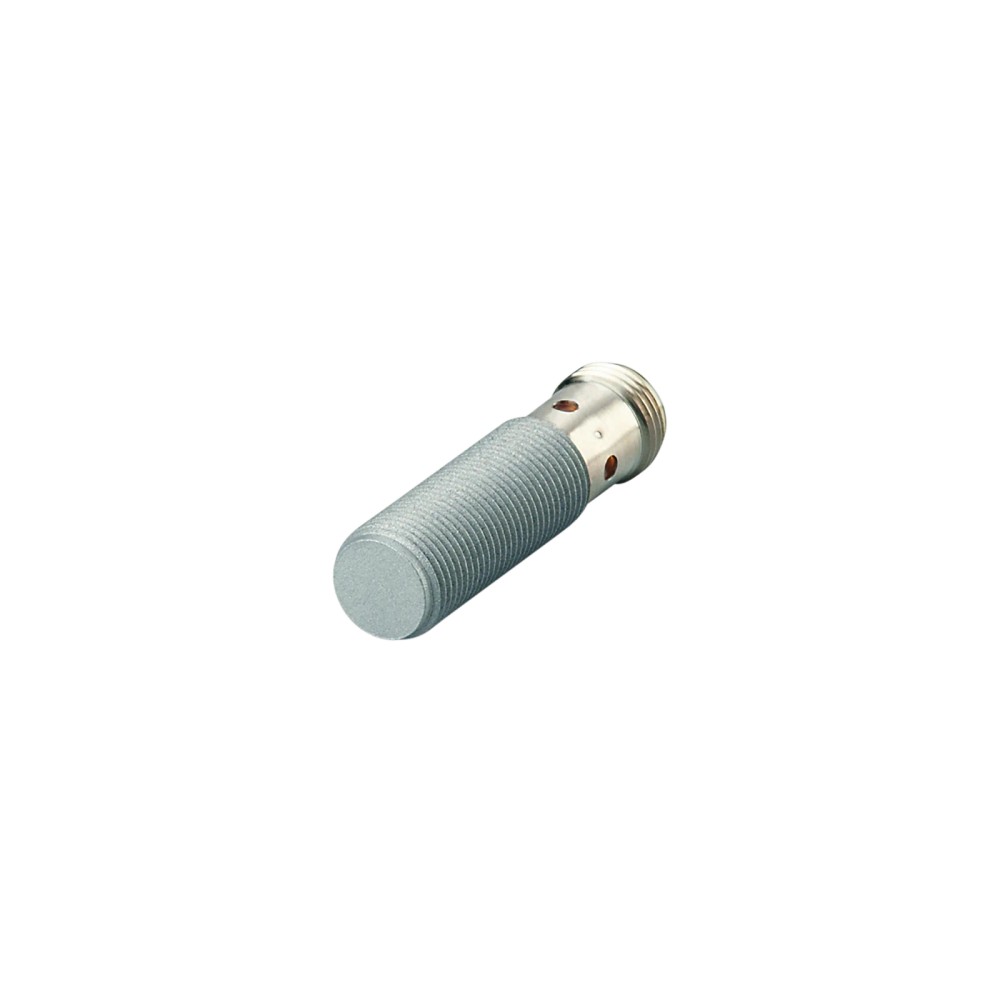

Sobre o Sensor Indutivo Totalmente Metálico IFM IFR207 M12 PNP 4mm

O sensor indutivo IFR207 é um componente de alta robustez desenvolvido pela IFM para aplicações em ambientes críticos de soldagem, onde a imunidade a campos eletromagnéticos é essencial. Sua construção totalmente metálica em aço inoxidável garante durabilidade sob condições de operação severas e jatos de água (IP69K). Este modelo possui alcance de detecção de 4 mm, saída PNP normalmente aberta e alimentação DC de 10-30V.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IFR207
Marca	IFM
Dimensões	M12 x 1 / L = 45 mm
Material	Aço inoxidável 1.4404
Proteção IP	IP65/66/67/68/69K
Tipo de Conexão	M12
Frequência de Comutação	2 Hz
Temperatura de Operação	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes de soldagem industrial com alta interferência eletromagnética.
Aplicações que exigem alta proteção contra jatos de água e limpeza industrial (IP69K).
Uso em sistemas de automação que operam com tensões de 10-30V DC.

⚠ Considere outro se precisa de:

Ambientes com detecção exclusiva de materiais não metálicos (plástico, madeira, vidro).
Aplicações que exigem distância de detecção superior a 4mm.
Instalação em locais onde o torque de fixação exceda 6 Nm, podendo deformar a rosca.

APLICAÇÕES E USO

Monitoramento de presença de peças metálicas em linhas de soldagem.
Detecção de fim de curso em dispositivos de fixação metálicos.
Automação industrial com alta incidência de interferência magnética (até 100 mT).
Ambientes com exigência rigorosa de limpeza e lavagem sob alta pressão.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFR207 M12 PNP 4mm, verifique estes pontos:

Quando escolher este sensor

Indicado para ambientes de soldagem com alta interferência magnética e exigência de proteção IP69K contra lavagem sob pressão.

Quando buscar alternativas

Se a aplicação exigir alcances maiores que 4mm ou montagem não embutida, considere outros sensores da linha IFM que atendam a distâncias operacionais estendidas.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Área de soldagem	Ambiente de operação ideal resistente a campos eletromagnéticos.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação padrão para sistemas DC.
Consumo de corrente	< 10 mA	Consumo em vazio sem carga conectada.
Classe de proteção	III	Isolamento de proteção elétrica.

Entradas/saídas
Função de saída	Normalmente aberto	Estado lógico do sensor em repouso.
Tipo de saída	PNP	Saída positiva comutada.
Corrente máxima	100 mA	Capacidade de carga da saída.

Faixa de medição
Alcance de detecção	4 mm	Distância nominal de detecção para metal.
Histerese	3...15 % de Sr	Diferença de comutação.

Condições ambientais
Temperatura ambiente	-40...85 °C	Limites térmicos para operação.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Proteção contra fluidos e poeira.

Dados mecânicos
Material	Aço inoxidável 1.4404	Invólucro metálico resistente à corrosão.
Conexão	M12	Tipo de conector industrial padrão.

COMPATIBILIDADE

Comunicação

• N/A (Sensor discreto)

Conexões

Elétrica Conector M12 de 3 pinos

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Soldagem manual ou robótica	✓	Resistente a campos eletromagnéticos e respingos.
Detecção de objetos não metálicos	✗	Princípio indutivo exige metal para detecção.
Ambiente com lavagem industrial	✓	Certificação IP69K suporta alta pressão e temperatura.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFR207 M12 PNP 4mm

Limpe a rosca do local de montagem.
Insira o sensor no furo de montagem até a posição desejada.
Rosqueie manualmente as 2 porcas de fixação fornecidas.
Aperte as porcas usando uma chave apropriada com torque máximo de 6 Nm.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e protegido.
Verifique a sinalização dos LEDs (verde para operação, amarelo para comutação).

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou falha constante.	Carga conectada excede 100mA.	Medir a corrente de saída com multímetro.
LED de falha aceso ou sensor inoperante.	Curto-circuito no cabo de saída.	Verificar continuidade e integridade do cabo M12.
Detecção falsa ou falha na detecção.	Acúmulo de cavacos ou sujeira ferrosa na face.	Limpar a face ativa do sensor e verificar o LED de status.
Funcionamento instável.	Tensão de alimentação fora da faixa 10-30V.	Verificar a tensão nos pinos 1 e 3 do conector.

DOCUMENTAÇÃO TÉCNICA

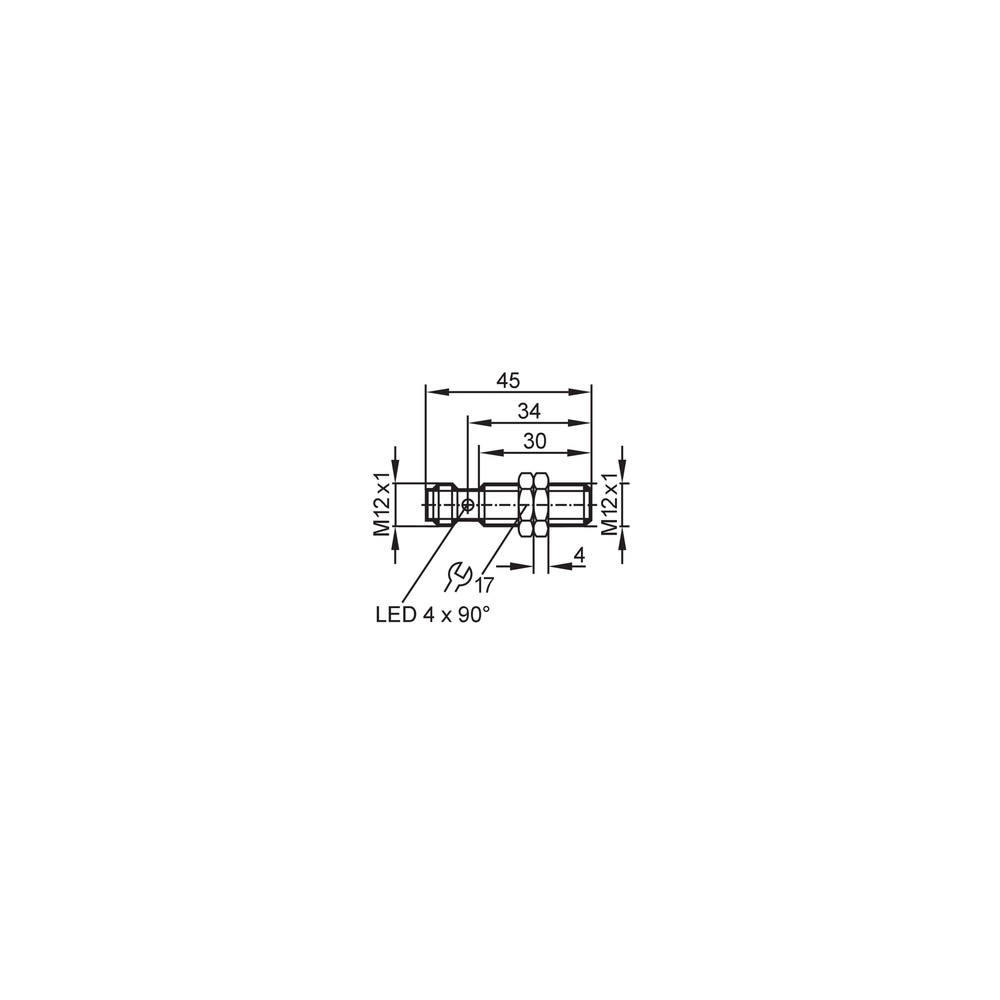

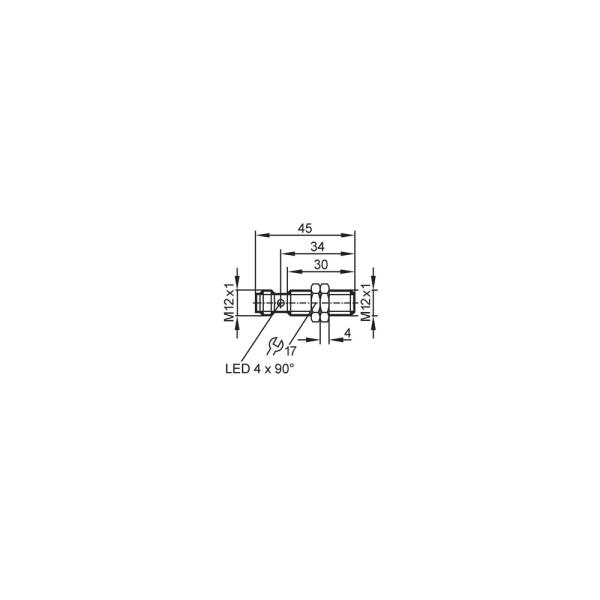

Datasheet Técnico IFR207 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFR207 e para que serve?

O IFR207 é um sensor indutivo de proximidade totalmente metálico, projetado especificamente para aplicações em ambientes de soldagem, onde existe alta incidência de campos eletromagnéticos.

O que acompanha o sensor indutivo IFR207 na embalagem?

O sensor acompanha 2 porcas de fixação para instalação mecânica em roscas M12.

O sensor IFR207 detecta plástico ou outros materiais não metálicos?

Este sensor não é indicado para detecção de materiais não ferrosos ou plásticos, pois sua tecnologia indutiva é otimizada para detecção de metais.

Posso substituir este sensor por um modelo convencional de face plástica?

Não, este sensor é projetado especificamente para invólucros metálicos robustos com face ativa metálica, não sendo compatível com modelos de face plástica padrão da linha IFM.

O sensor está energizado, mas não comuta o sinal. O que pode ser?

A ausência de sinal de comutação indica frequentemente um curto-circuito ou sobrecarga na saída; verifique se a carga conectada excede 100mA.

Como diagnosticar uma falha de comunicação ou detecção do sensor?

Verifique a integridade do cabo M12 e se a queda de tensão na carga está dentro do limite operacional de 2,5V; se o LED de status não acender, o sensor pode estar com falha interna.

Vale a pena trocar um sensor padrão pelo IFR207 em uma linha de solda?

Este modelo é ideal para ambientes agressivos de soldagem (campos magnéticos), enquanto sensores indutivos padrão podem falhar prematuramente sob interferência eletromagnética intensa.

Este modelo é superior a sensores de outras séries em aplicações de automação?

O IFR207 oferece construção integralmente metálica e imunidade magnética superior, sendo superior para ambientes de solda comparado a sensores de plástico ou latão padrão.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto das porcas com torque máximo de 6 Nm para garantir a fixação, mantendo o sensor alinhado frontalmente com o objeto a ser detectado.

Quem fornece suporte e garantia para este item?

A IFM garante a conformidade técnica conforme a especificação. O suporte técnico e o faturamento são realizados diretamente através da rede de distribuição autorizada.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) para a carga. (Ref.: 10...30 V DC)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Grau de proteção)

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado ao metal circundante sem perda de alcance. (Ref.: Dataset atributos)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na detecção. (Ref.: 3...15 % de Sr)

Imunidade Magnética

Capacidade do sensor de operar sem falhas sob campos magnéticos intensos, comum em solda. (Ref.: 100 mT)
