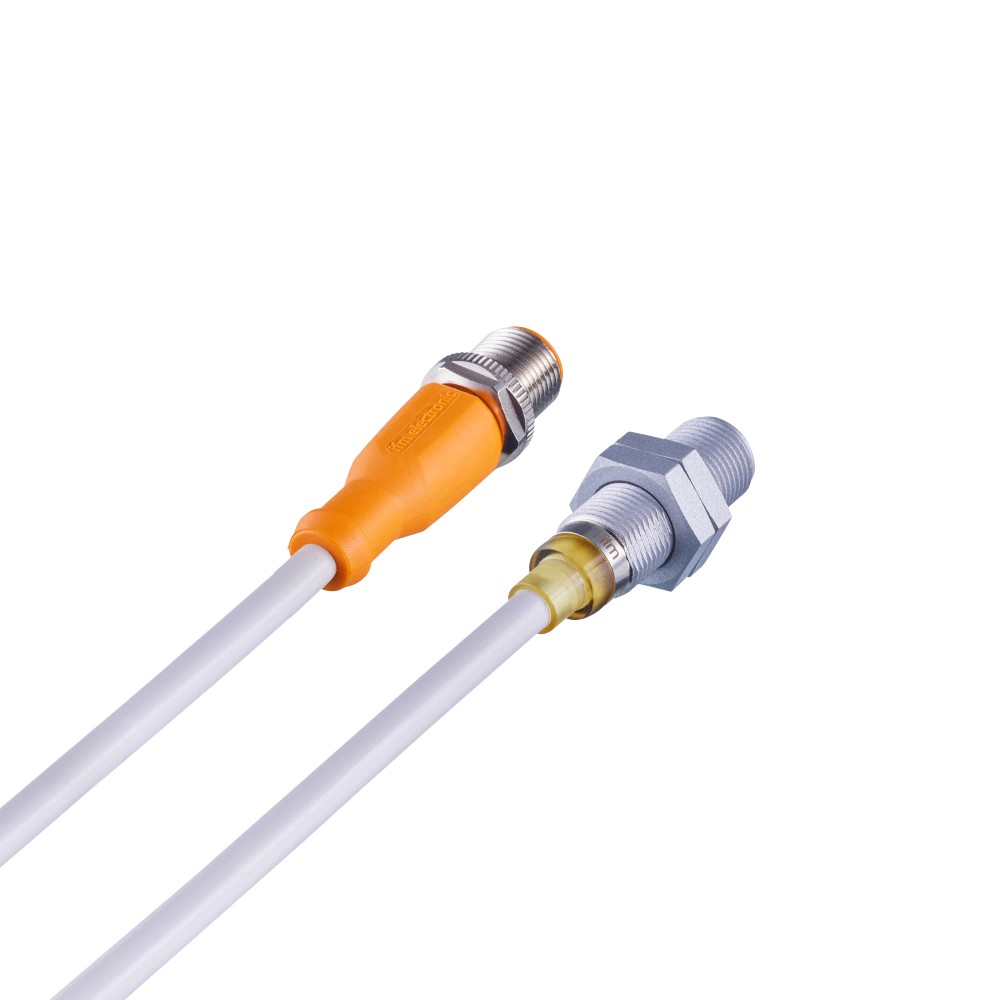

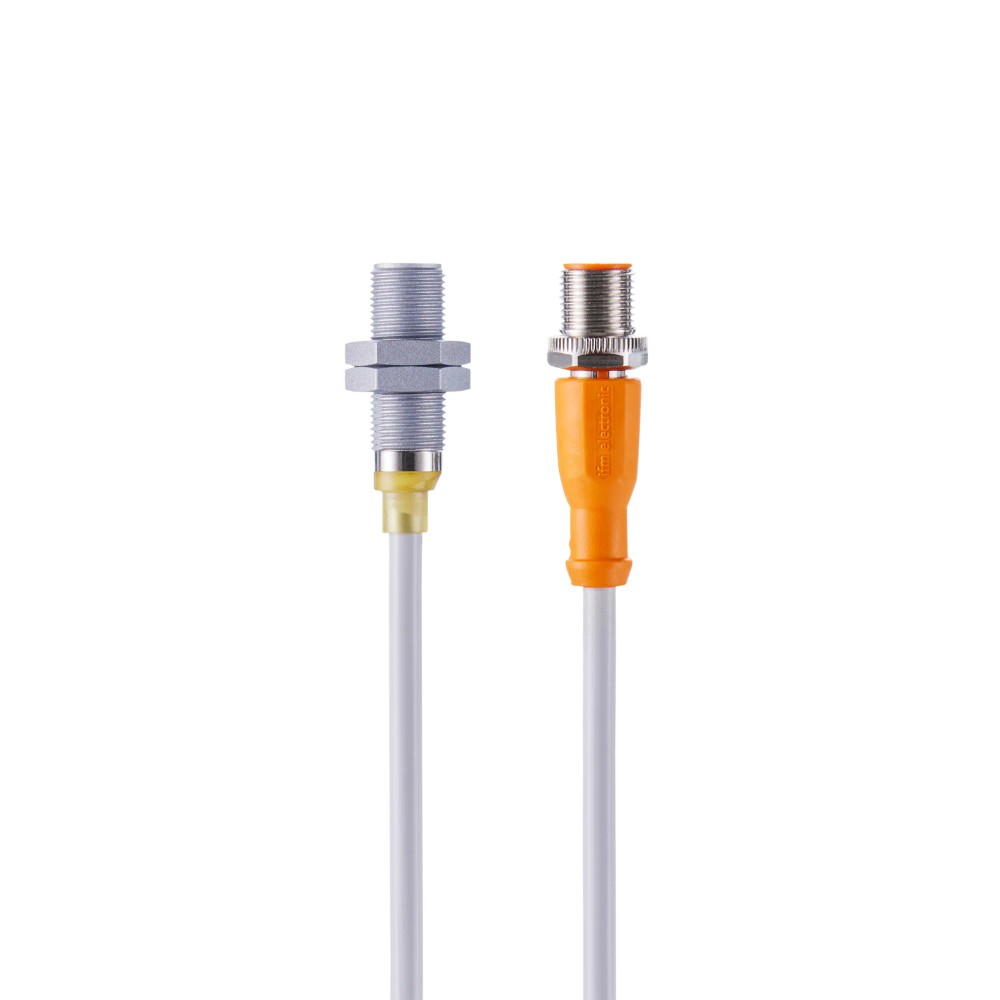

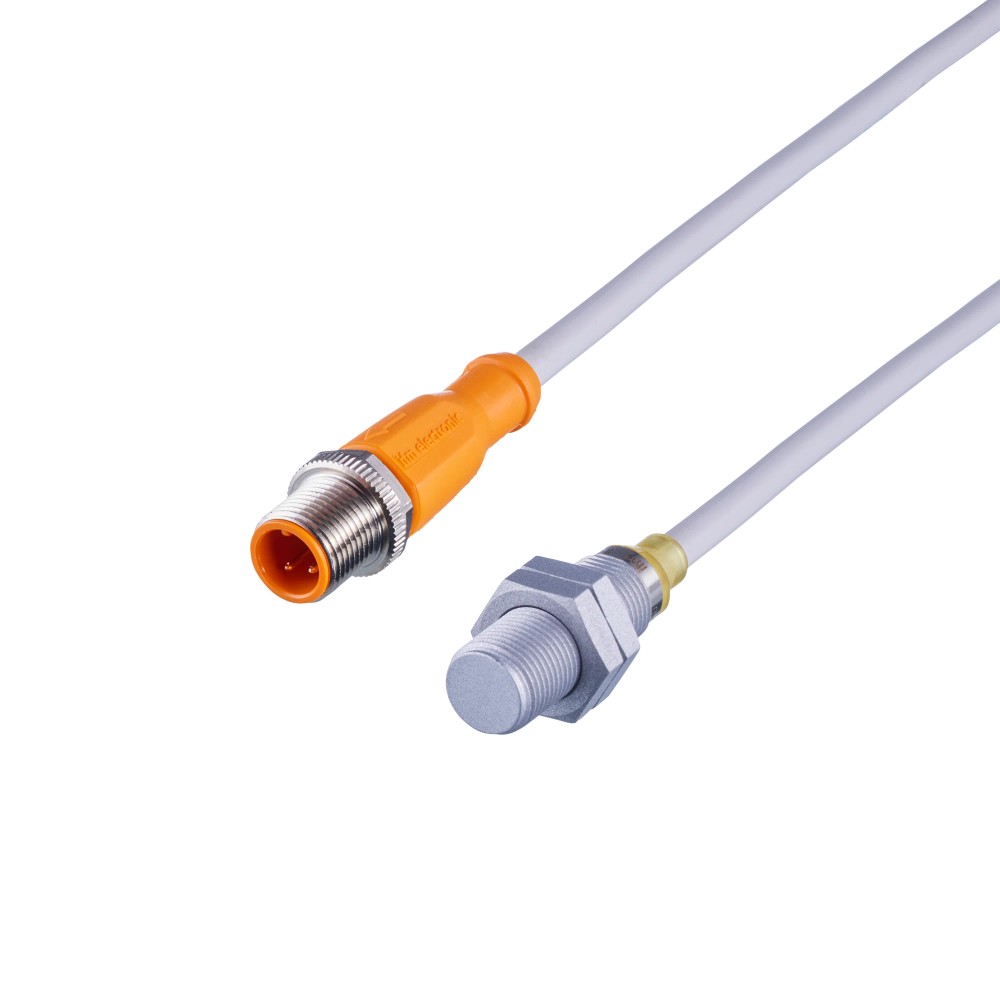

Sobre o IFR203 IFM — Sensor indutivo totalmente metálico para área de soldagem, M12, alcance de 4 mm, saída PNP/NPN
O IFR203 é um sensor indutivo totalmente metálico destinado à detecção de objetos metálicos, com aplicação especificada para áreas de soldagem. Possui alcance de detecção de 4 mm em montagem embutida, saída normalmente aberta PNP/NPN e alimentação de 10 a 30 V DC. Seu invólucro e sua face ativa são de aço inoxidável 1.4404 (316L) com revestimento anti-adesivo, e o produto conta com proteção IP65 a IP69K.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor indutivo totalmente metálico |
| Aplicação indicada | Área de soldagem |
| Formato e dimensões | M12 x 1; comprimento de 35 mm |
| Alcance de detecção | 4 mm; montagem embutida |
| Função de saída | Normalmente aberto, PNP/NPN |
| Alimentação | 10 a 30 V DC |
| Conexão elétrica | Cabo PVC de 0,3 m, 2 x 0,5 mm²; conexão M12 com 2 contatos dourados |
| Grau de proteção | IP65, IP66, IP67, IP68 e IP69K |
| Temperatura ambiente | -40 a 85 °C |
| Frequência de comutação | 75 Hz |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de objetos metálicos em aplicações na área de soldagem, conforme a aplicação indicada pelo fabricante.
- Instalações que atendam à alimentação de 10 a 30 V DC, à distância nominal de detecção e às condições ambientais informadas na ficha.
- Montagem embutida em alojamento compatível com rosca M12 x 1.
⚠ Considere outro se precisa de:
- Não selecionar quando a aplicação exigir detecção de objetos não metálicos: o produto é um sensor indutivo para detecção de metal.
- Não usar em circuito que exija saída normalmente fechada: a ficha informa saída normalmente aberta.
- Não especificar para alimentação fora de 10 a 30 V DC sem validação do projeto e da documentação do fabricante.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: detecção indutiva na área de soldagem; o sensor tem invólucro totalmente metálico, contatos banhados a ouro, revestimento anti-adesivo e auxílio de ajuste ótico.
- Uso em montagem embutida M12 x 1, quando o alvo metálico, o alojamento e a geometria da máquina respeitarem o alcance e as condições especificadas.
- Possibilidade inferida: detecção de presença ou posição de peças metálicas em uma máquina de soldagem, desde que a distância, o material do alvo e a frequência de comutação requerida sejam compatíveis com os dados do sensor.
- Limite de seleção: a ficha não descreve detecção de materiais não metálicos nem fornece parâmetros específicos para cada processo de soldagem; valide a aplicação e a instalação com o datasheet do fabricante.
COMO ESCOLHER
Antes de comprar o IFR203 IFM — Sensor indutivo totalmente metálico para área de soldagem, M12, alcance de 4 mm, saída PNP/NPN, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | IFR203 | Código do produto e referência para consulta da documentação do fabricante. |
| Marca | IFM | Fabricante indicado no anúncio. |
| Tipo de produto | Sensor indutivo totalmente metálico | Tecnologia de detecção e construção declaradas na ficha. |
| Aplicação | Área de soldagem | Aplicação indicada nos dados do produto. |
| Características especiais | Contatos banhados a ouro; alcance aumentado; invólucro todo em metal; auxílio de ajuste ótico | Características declaradas para o modelo. |
| Alcance aumentado | Sim | Característica indicada na ficha; não substitui o alcance nominal especificado de 4 mm. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tipo de corrente | DC | Tipo de corrente de alimentação informado. |
| Tensão de operação | 10 a 30 V DC | Faixa de operação especificada. |
| Classe de proteção | III | Classificação indicada nos dados do produto. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada; observar ainda o esquema de ligação do fabricante. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha. |
| Proteção contra curto-circuitos | Sim, por impulso | Versão de proteção contra curto-circuito informada. |
| Corrente residual máxima | 0,6 mA | Limite especificado para a corrente residual. |
| Corrente de saída mínima | 2 mA | Valor mínimo indicado para a corrente de saída. |
| Intensidade de corrente máxima constante da saída de comutação DC | 100 mA | Limite constante informado para a saída de comutação DC. |
| Queda de tensão máxima da saída de comutação DC | 3,2 V | Valor máximo especificado para a saída. |
| Compatibilidade eletromagnética | EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011: emissão classe B | Parâmetros e referências EMC registrados na ficha do produto. |
| Fontes de alimentação UL | Limited Voltage/Current | Classificação de fonte informada nos dados UL. |
| Saídas e indicadores | ||
|---|---|---|
| Função elétrica | PNP/NPN; normalmente aberto | Configuração de saída indicada para o sensor. |
| Frequência de comutação DC | 75 Hz | Frequência máxima especificada para comutação DC. |
| LED de status de chaveamento | 1 x LED verde | Indicador visual de estado de chaveamento informado. |
| LED de ajuste adicional | 1 x LED vermelho | Indicador visual de ajuste informado. |
| Detecção e desvios | ||
|---|---|---|
| Alcance de detecção | 4 mm | Alcance especificado para montagem embutida. |
| Distância de trabalho | 0 a 3,24 mm | Faixa de distância de trabalho indicada na ficha. |
| Histerese | 1 a 20% de Sr | Faixa de histerese informada; Sr refere-se ao alcance nominal. |
| Fatores de correção | Aço: 1; aço inoxidável: 0,7; latão: 0,7; alumínio: 0,6; cobre: 0,3 | Fatores declarados conforme o material do alvo; considerar na avaliação da distância efetiva. |
| Conexões elétricas | ||
|---|---|---|
| Cabo | PVC, 0,3 m, 2 x 0,5 mm² | Tipo, comprimento e seção dos condutores informados. |
| Conexão M12 | 1 x M12, codificação A; 2 contatos dourados | Descrição da conexão elétrica informada na ficha. |
| Número de fios | 2 | Quantidade de condutores indicada nos dados do anúncio. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -40 a 85 °C | Faixa de temperatura ambiente especificada. |
| Temperatura ambiente certificada UL Ta | -25 a 70 °C | Faixa Ta indicada para a certificação UL; não substitui a faixa geral de temperatura ambiente. |
| Grau de proteção | IP65, IP66, IP67, IP68 e IP69K | Classes de proteção declaradas; a instalação deve preservar as condições de vedação aplicáveis. |
| Resistência à pressão da face ativa | 50 bar | Resistência indicada especificamente para a face ativa. |
| Força de impacto | 1 J | Valor registrado na ficha do produto. |
| UL Enclosure type | Type 1 | Classificação de invólucro UL informada. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Formato construtivo | Rosca | Forma construtiva indicada. |

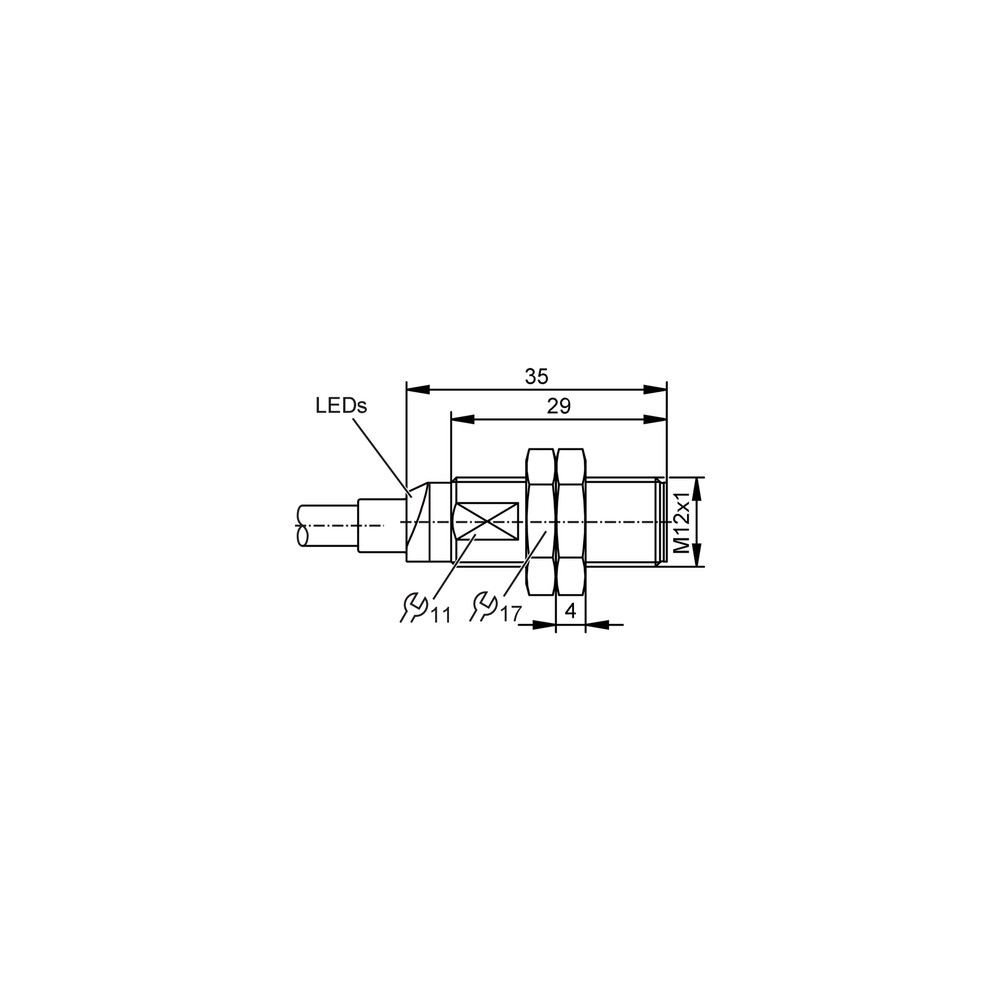

| Rosca e dimensões | M12 x 1; comprimento de 35 mm | Dimensões nominais registradas para o modelo. |
| Montagem | Embutida | Tipo de montagem especificado. |
| Material do invólucro | Aço inoxidável 1.4404 (316L), com revestimento anti-adesivo | Material e acabamento indicados para o invólucro. |
| Material da face ativa | Aço inoxidável 1.4404 (316L), com revestimento anti-adesivo | Material e acabamento indicados para a face ativa. |
| Material da tampa do cabo | PEI | Material informado para a tampa do cabo. |
| Material das porcas de fixação | Aço inoxidável 1.4404 (316L), com revestimento anti-adesivo | Material informado para as porcas de fixação. |
| Torque máximo de aperto | 6 Nm | Limite máximo especificado para o aperto. |
| Peso | 50 g | Peso informado nos dados do produto. |
| MTTF | 960 anos | Valor de MTTF registrado na ficha; não deve ser interpretado como prazo de vida útil garantido. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| Acessórios e aprovações | ||
|---|---|---|
| Material incluído | 2 porcas de fixação | Acessórios incluídos conforme a ficha. |
| Número de arquivo UL | E174191 | Referência UL informada. |
| Número de aprovação UL | A042 | Identificação de aprovação registrada na ficha. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle compatível com sensor DC PNP/NPN normalmente aberto e alimentação de 10 a 30 V DC | ✓ | A ficha especifica alimentação nessa faixa e função de saída normalmente aberta PNP/NPN; confirme o esquema elétrico da instalação. |
| Montagem em alojamento roscado M12 x 1 com instalação embutida | ✓ | A rosca e o tipo de montagem embutida constam na ficha do produto. |
| Detecção de objetos metálicos na área de soldagem | ✓ | A aplicação na área de soldagem é indicada na ficha; a detecção deve respeitar o alcance especificado e as condições da instalação. |
| Detecção de objetos não metálicos | ✗ | A tecnologia indutiva deste produto é indicada para detecção de metal, não para detectar diretamente objetos não metálicos. |
| Circuito que exige saída normalmente fechada | ✗ | A ficha informa saída normalmente aberta. |
| Alimentação fora de 10 a 30 V DC | ✗ | A tensão de operação indicada é de 10 a 30 V DC. |
INSTALAÇÃO
Como instalar o IFR203 IFM — Sensor indutivo totalmente metálico para área de soldagem, M12, alcance de 4 mm, saída PNP/NPN
- Confirme que a alimentação do circuito está dentro de 10 a 30 V DC e que a entrada do controlador é compatível com a saída normalmente aberta PNP/NPN.
- Verifique as dimensões do alojamento para rosca M12 x 1, comprimento de 35 mm e instalação embutida.
- Posicione a face ativa conforme a distância de detecção e a geometria do alvo; consulte o datasheet para o ajuste da aplicação.
- Instale o sensor sem exceder o torque máximo de aperto de 6 Nm.
- Conecte o cabo de PVC de 0,3 m, 2 x 0,5 mm², ou a conexão M12 conforme a configuração do produto e o esquema do fabricante.
- Energize o circuito e confira os indicadores LED de ajuste e de status de chaveamento durante a validação funcional.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta ao aproximar o alvo. | Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho. | Meça a alimentação nos terminais, confira a ligação com o datasheet e verifique a posição do alvo em relação à faixa de detecção. |
| A entrada do controlador permanece acionada ou apresenta estado inesperado quando o alvo se afasta. | Incompatibilidade entre a configuração normalmente aberta PNP/NPN do sensor e o tipo de entrada ou lógica configurada no controlador. | Confira no esquema elétrico a configuração da saída e compare-a com o tipo de entrada do controlador; verifique também o estado do LED de chaveamento. |
| A detecção ocorre a uma distância menor do que a esperada. | Material do alvo com fator de correção inferior ao do aço ou instalação do alvo além da distância de trabalho indicada. | Identifique o material do alvo, consulte os fatores de correção da ficha e meça a distância entre a face ativa e o alvo. |
| O funcionamento fica instável após montagem ou limpeza na máquina. | Fixação inadequada, torque acima do limite especificado ou condição de conexão incompatível com a instalação. | Inspecione a fixação e a conexão, confirme que o torque não excedeu 6 Nm e verifique o estado dos indicadores e do cabo. |
