Sensor Indutivo IFR200 IFM M12

Pré-visualizar: IFR200 IFM - Sensor Indutivo Totalmente Metálico Área de Soldagem M12 4mm PNP

IFR200 IFM - Sensor Indutivo Totalmente Metálico Área de Soldagem M12 4mm PNP

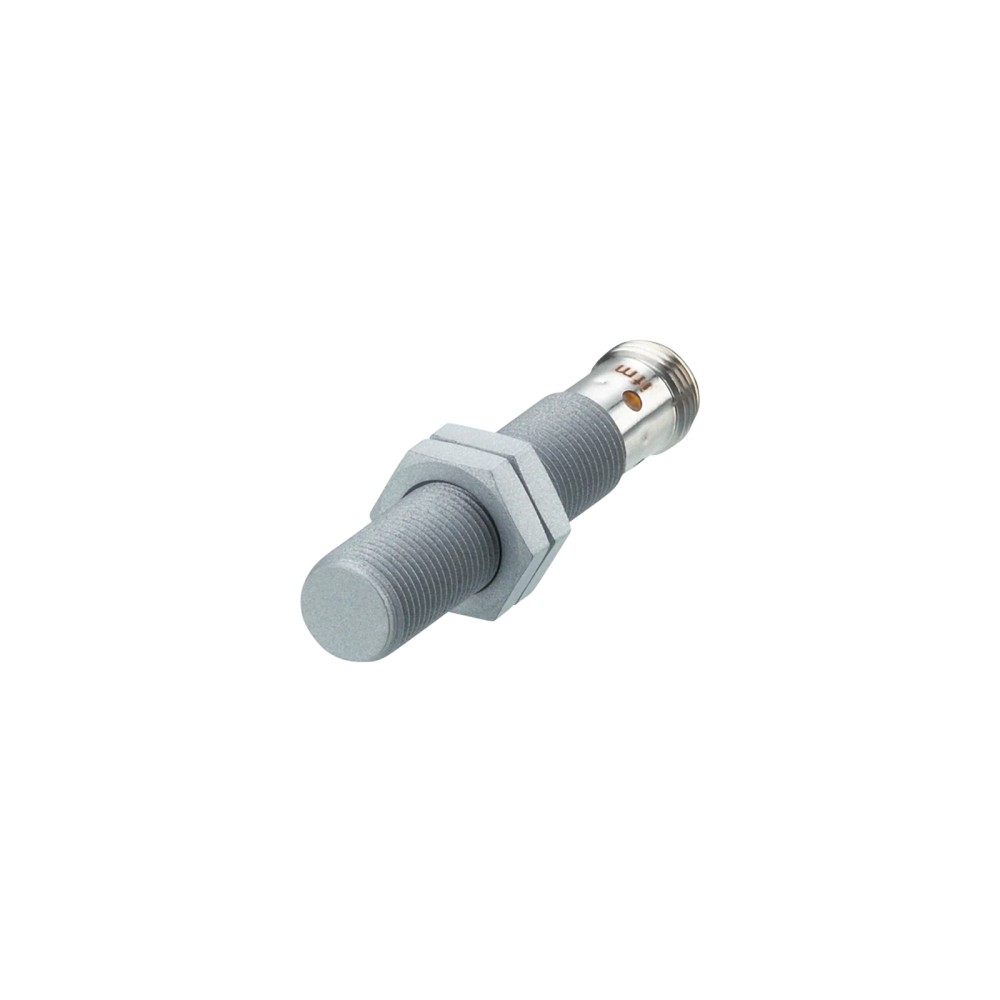

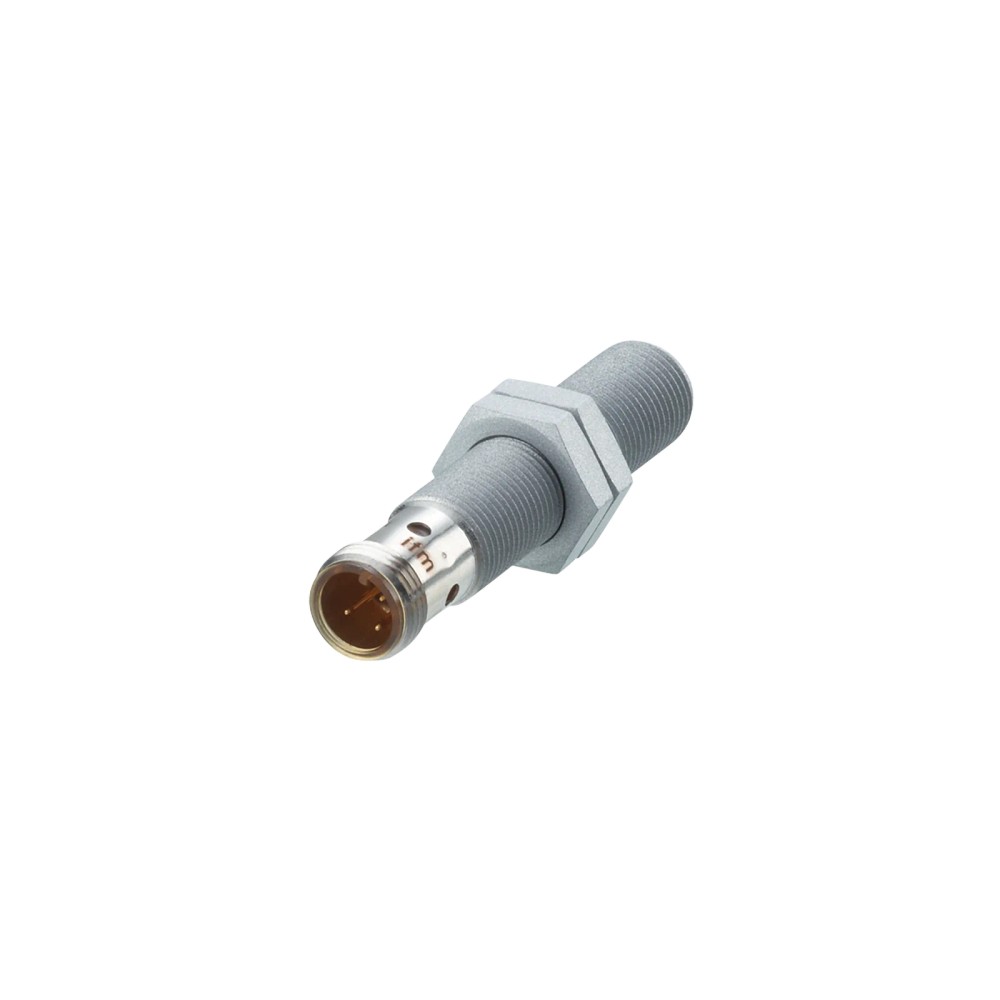

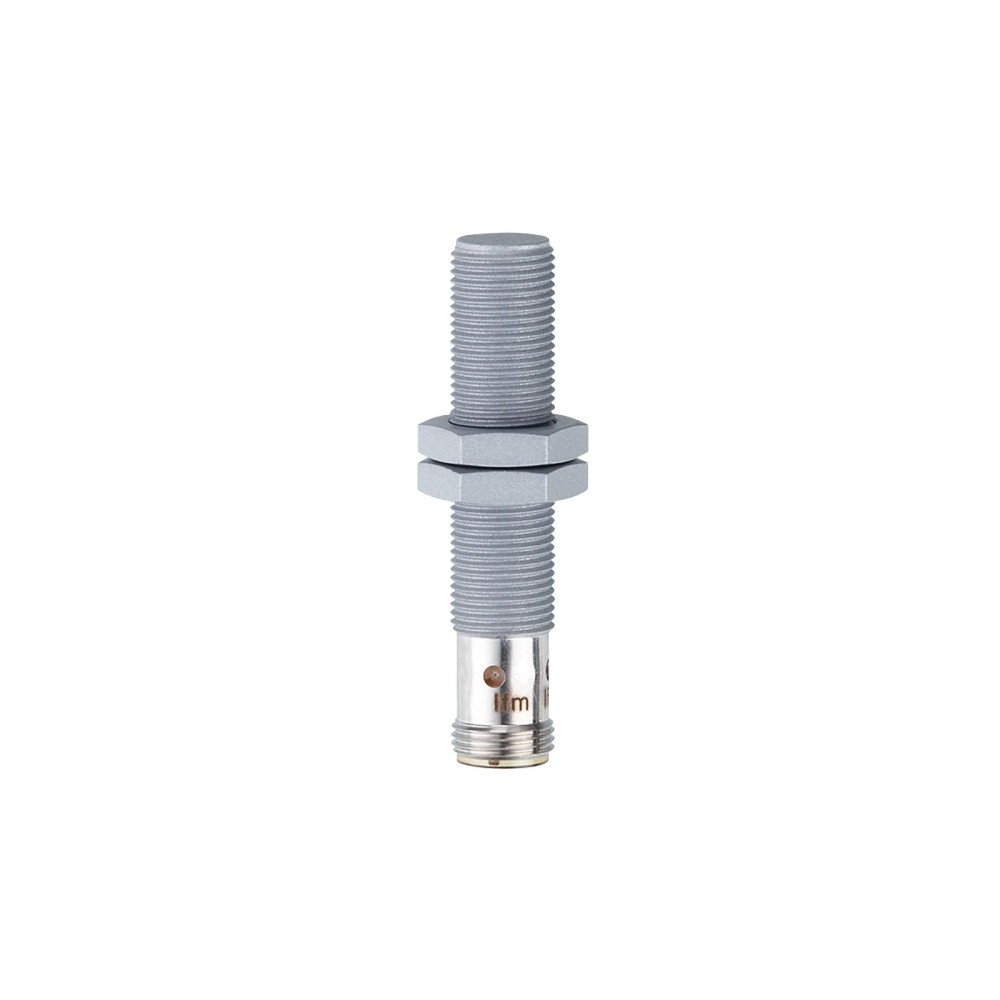

Imagem meramente ilustrativa

R$ 839,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFR200
EAN: 4021179235198
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "IFR200 IFM - Sensor Indutivo Totalmente Metálico Área de Soldagem M12 4mm PNP"

Destaques do Produto

Tecnologia

Indutiva, para detecção de objetos metálicos

Saída de comutação

PNP normalmente aberta

Alcance nominal

4 mm, montagem embutida

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 3 contatos

Aplicação indicada

Área de soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IFR200, M12 x 1, 4 mm, PNP, para área de soldagem

O IFM IFR200 é um sensor indutivo totalmente metálico para detecção de objetos metálicos, especificado para aplicação em área de soldagem. Possui distância de detecção nominal de 4 mm, saída PNP normalmente aberta e conexão elétrica por conector M12 de 3 contatos. Opera com alimentação DC de 10 a 30 V e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Aplicação especificada	Área de soldagem
Distância de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos banhados a ouro
Grau de proteção	IP 67
Dimensões	M12 x 1; comprimento de 60 mm
Temperatura ambiente	0 a 85 °C
Frequência de comutação	2 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicação na área de soldagem, conforme aplicação indicada para o IFR200.
Instalações que aceitem saída PNP normalmente aberta, alimentação DC de 10 a 30 V e conexão M12 de 3 contatos.
Montagem embutida com distância de detecção nominal de 4 mm, respeitando a distância de trabalho indicada de 0 a 3,25 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, contato normalmente fechado ou sinal analógico; essas configurações não correspondem às especificações informadas para este modelo.
Aplicações que exijam frequência de comutação superior a 2 Hz ou distância nominal de detecção superior a 4 mm.
Instalações cuja alimentação esteja fora da faixa DC de 10 a 30 V.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva na área de soldagem, com resistência a campos eletromagnéticos informada para pulsos da corrente de soldagem inferiores a 200 ms.
Possibilidade condicionada à validação do projeto: detecção de objetos metálicos em automação industrial, desde que a distância, a frequência de comutação, a saída PNP, a alimentação e as condições ambientais estejam dentro dos valores especificados.
A ficha informa temperatura ambiente de 0 a 85 °C e grau de proteção IP 67; confirmar no datasheet as condições concretas de instalação e exposição antes do uso.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IFR200, M12 x 1, 4 mm, PNP, para área de soldagem, verifique estes pontos:

Escolha o IFR200 quando

A aplicação exigir sensor indutivo para área de soldagem, saída PNP normalmente aberta, montagem embutida, detecção nominal de 4 mm, alimentação de 10 a 30 V DC e conexão M12 de 3 contatos.

Considere outra configuração quando

O circuito exigir saída NPN, função normalmente fechada, sinal analógico, frequência de comutação acima de 2 Hz ou alcance nominal superior a 4 mm. Compare esses requisitos com a ficha do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / IFM electronic	Identificação do fabricante indicada na ficha.
Modelo	IFR200	Código do produto.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação	Aplicação na área de soldagem	Aplicação especificada para o produto.
SKU / part number	IFR200	Identificação comercial informada.
GTIN	4021179235198	Código de identificação do produto.
Categoria	Sensor indutivo	Categoria informada no cadastro.

Detecção
Alcance de detecção	4 mm	Valor nominal indicado; montagem embutida.
Distância de trabalho	0 a 3,25 mm	Faixa de distância de trabalho informada na ficha.
Histerese	1 a 20 % de Sr	Valor percentual referido a Sr, conforme ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,7; alumínio: 0,6; cobre: 0,3	Fatores de correção por material informados; considerar ao avaliar a distância efetiva de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação indicada.
Consumo de corrente	< 20 mA	Valor informado para o sensor.
Classe de proteção	III	Classe de proteção elétrica declarada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Corrente máxima constante da saída de comutação DC	100 mA	Limite constante informado para a saída.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada com a condição especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.

Saída de comutação
Função de saída	Normalmente aberta	Estado funcional da saída declarado.
Função elétrica	PNP	Tipo de saída de comutação.
Frequência de comutação DC	2 Hz	Frequência informada para operação DC.

Conexão elétrica
Conector	1 x M12, codificação A	Configuração de conexão elétrica especificada.
Contatos	3, banhados a ouro	Número e acabamento dos contatos informados.

Condições ambientais e robustez
Temperatura ambiente	0 a 85 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção declarado; não implica adequação a condições não especificadas na ficha.
Resistência a campos eletromagnéticos	Sim, para duração do pulso da corrente de soldagem < 200 ms	Condição de resistência indicada para aplicação de soldagem.
Resistência à pressão	100 bar (10 MPa), na face ativa	Pressão informada especificamente para a face ativa.
Força de impacto	1 J	Valor de resistência ao impacto informado.
Certificação UL	Ta -25 a 70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A012; arquivo UL E174191	Condições e identificadores UL conforme dados fornecidos; a faixa Ta da certificação não substitui a faixa de temperatura ambiente indicada para operação.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1; comprimento de 60 mm	Dimensões indicadas no cadastro.
Montagem	Embutida	Tipo de montagem declarado.
Materiais	Invólucro, face ativa e porcas de fixação: aço inoxidável 1.4404 (316L) com revestimento anti-adesivo; janela dos LEDs: PEI	Materiais informados para os componentes.
Torque máximo de aperto	6 Nm	Limite de torque de aperto indicado.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para o produto.
Peso	35 g	Peso indicado no conjunto de atributos.

Displays e elementos de operação
Display em operação	1 LED verde	Indicação visual informada para operação.
Display de status de chaveamento	4 LEDs amarelos, dispostos a 90°	Indicação visual de estado informada.

Dados de confiabilidade
MTTF	1152 anos	Valor de MTTF informado na ficha; não equivale a prazo de vida garantido.

COMPATIBILIDADE

Comunicação

• Sensor de comutação; a ficha fornecida não informa protocolo de comunicação industrial ou interface de rede.

Conexões

Elétrica Conector M12, codificação A, 3 contatos banhados a ouro. Saída PNP normalmente aberta; alimentação de 10 a 30 V DC. Confirmar a atribuição dos pinos no datasheet antes de ligar, pois a descrição dos pinos não consta nos dados fornecidos.

Processo Corpo roscado M12 x 1; montagem embutida. Não há conexão de processo por fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação DC de 10 a 30 V	✓	A saída PNP normalmente aberta e a faixa de alimentação constam na ficha do IFR200; verificar também os requisitos elétricos da entrada conectada.
Sistema que requer saída NPN ou contato normalmente fechado	✗	A ficha identifica saída PNP e função normalmente aberta, não NPN ou normalmente fechada.
Instalação com conexão elétrica M12, codificação A, de 3 contatos	✓	Essa configuração de conector está informada para o produto; a compatibilidade mecânica não confirma, por si só, a compatibilidade da pinagem.
Rede que exige protocolo de comunicação ou interface de dados	✗	A ficha fornecida especifica saída de comutação, mas não informa protocolo ou interface de rede.
Detecção de material não metálico	✗	O produto é um sensor indutivo destinado à detecção indutiva de objetos metálicos; não há detecção de não metais especificada.
Área de soldagem com exposição a campos eletromagnéticos de pulsos de corrente de soldagem inferiores a 200 ms	✓	A ficha informa resistência a campos eletromagnéticos para duração do pulso da corrente de soldagem inferior a 200 ms; não extrapolar para outras condições.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IFR200, M12 x 1, 4 mm, PNP, para área de soldagem

Confirme que a aplicação requer detecção indutiva de metal e que a entrada do controlador aceita uma saída PNP normalmente aberta.
Verifique se a alimentação DC está entre 10 e 30 V e se a corrente e a queda de tensão da saída são compatíveis com a entrada conectada.
Confira o espaço de montagem para corpo roscado M12 x 1, comprimento de 60 mm e instalação embutida.
Monte o sensor com as porcas incluídas e não exceda o torque máximo informado de 6 Nm.
Conecte o conector M12 de codificação A e 3 contatos; consulte o datasheet do fabricante para confirmar a pinagem antes de energizar.
Após a energização, confira os LEDs de operação e de chaveamento e valide a detecção na distância e nas condições reais da aplicação.

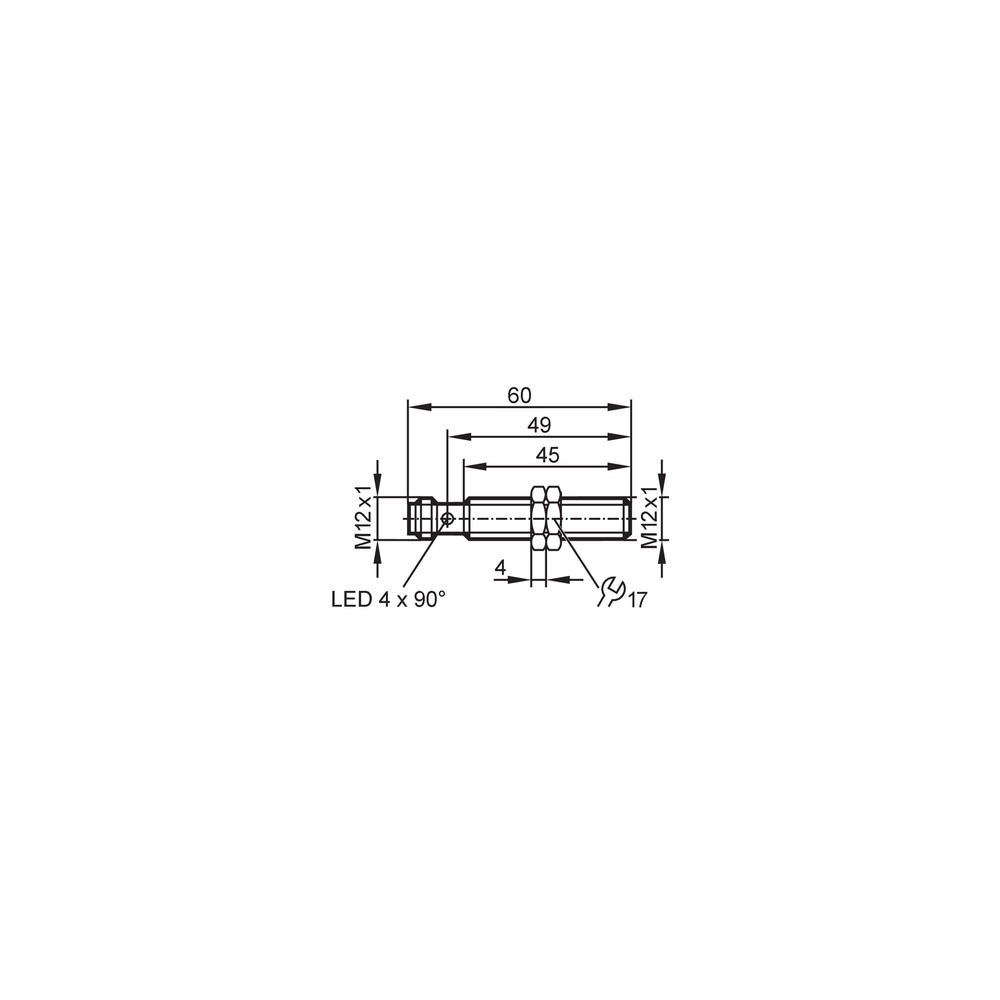

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, alvo além da distância de trabalho ou ligação incorreta.	Meça a alimentação nos terminais conforme a pinagem do datasheet e aproxime um alvo metálico dentro da faixa de trabalho informada.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Incompatibilidade entre saída PNP e tipo de entrada do controlador, ou conexão elétrica incorreta.	Confirme que a entrada aceita PNP, revise a pinagem no datasheet e observe o LED de status de chaveamento durante o teste.
Detecção ocorre a uma distância menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço ou montagem/distância efetiva fora da condição nominal.	Identifique o material do alvo, consulte os fatores de correção da ficha e meça a distância entre a face ativa e o objeto.
Comutação irregular na área de soldagem.	Condição de campo eletromagnético fora da condição declarada ou ligação/alimentação instável.	Compare a duração do pulso da corrente de soldagem com o limite informado de menos de 200 ms e verifique alimentação, conexão e indicação dos LEDs.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFR200 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFR200 e para que serve?

É um sensor indutivo totalmente metálico especificado para detecção de objetos metálicos em área de soldagem. A ficha informa saída PNP normalmente aberta e alcance nominal de 4 mm.

Que tipo de saída e alimentação ele usa?

O IFR200 usa saída PNP normalmente aberta e alimentação de 10 a 30 V DC. Confirme se a entrada do controlador é compatível com PNP.

O que acompanha o produto?

A ficha informa duas porcas de fixação como acessórios incluídos. Não há outros acessórios especificados nos dados fornecidos.

Ele serve para um controlador com entrada NPN?

A ficha especifica saída PNP, não NPN. Para uma entrada que exija NPN, selecione uma versão cuja ficha declare esse tipo de saída.

Posso usar o IFR200 para detectar plástico ou outro material não metálico?

A ficha caracteriza o produto como sensor indutivo para detecção de metal e não especifica detecção de materiais não metálicos. Para esses materiais, verifique uma tecnologia de sensor apropriada à aplicação.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação DC, a pinagem do conector e se o alvo está dentro da distância de trabalho. Consulte o datasheet para conferir a ligação antes de energizar.

O sinal chega ao sensor, mas a entrada do CLP não reconhece a detecção; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP do sensor e a entrada utilizada. Confirme o tipo de entrada do CLP, a ligação e o LED de status de chaveamento.

Como escolho entre o IFR200 e outro sensor indutivo?

Escolha o IFR200 se os requisitos forem saída PNP normalmente aberta, alcance nominal de 4 mm, montagem embutida e frequência de comutação de 2 Hz. Se a aplicação exigir outra saída, maior alcance ou frequência superior, compare com a ficha de outro modelo.

Como devo instalar e apertar o sensor?

A montagem indicada é embutida em corpo M12 x 1; use as porcas incluídas e não exceda 6 Nm. Consulte o desenho dimensional e o datasheet para verificar montagem e pinagem.

A conexão M12 garante que ele funciona com qualquer cabo M12?

Não. A ficha identifica conector M12 de codificação A com 3 contatos, mas a compatibilidade elétrica depende também da pinagem e da ligação do cabo; confirme esses dados no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo totalmente metálico.)

PNP

Tipo de saída de comutação indicado para verificar compatibilidade com a entrada do controlador. (Ref.: função elétrica: PNP.)

Normalmente aberto

Função de saída especificada como normalmente aberta; o comportamento de comutação deve ser considerado no circuito de controle. (Ref.: função de saída: normalmente aberto.)

Montagem embutida

Configuração de montagem indicada para a instalação do sensor. (Ref.: montagem: embutida.)

Referência usada na especificação percentual de histerese do sensor. (Ref.: histerese: 1 a 20 % de Sr.)
