Sensor Indutivo IFP201 ifm - Precisão IO-Link M12

Pré-visualizar: IFP201 IFM - Sensor Indutivo ifm Detecção de distância IO-Link M12 4mm

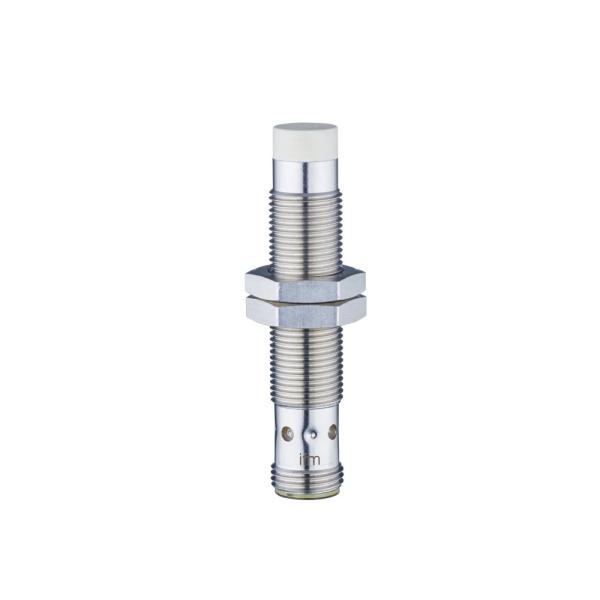

IFP201 IFM - Sensor Indutivo ifm Detecção de distância IO-Link M12 4mm

Imagem meramente ilustrativa

R$ 1.923,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFP201
EAN: 4021179344708
NCM do produto: 85365090

Destaques do Produto Faixa IO-Link 0,4 a 4...mais

Fechar menu

Saiba mais sobre: "IFP201 IFM - Sensor Indutivo ifm Detecção de distância IO-Link M12 4mm"

Destaques do Produto

Faixa IO-Link

0,4 a 4 mm

Saída

PNP/NPN parametrizável

Alimentação

10 a 30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Não embutida; rosca M12 x 1

Ambiente

-25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IFP201 com IO-Link, M12 x 1, faixa de medição de 0,4 a 4 mm

O IFP201 é um sensor indutivo para detecção sem contato de pequenas alterações de distância em aplicações industriais. Mede pela interface IO-Link na faixa de 0,4 a 4 mm e oferece resolução de 5 µm. Tem saída PNP/NPN parametrizável, conexão elétrica M12 e operação entre 10 e 30 V DC. A faixa de temperatura ambiente especificada é de -25 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Faixa de medição IO-Link	0,4 a 4 mm
Resolução	5 µm
Repetibilidade	< 10 µm
Saída	PNP/NPN; abertura/fechamento parametrizável
Alimentação	10 a 30 V DC
Interface	IO-Link 1.1; modo SIO disponível
Conexão elétrica	1 x M12, codificação A, 3 contatos
Temperatura ambiente	-25 a 70 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que precisam detectar sem contato pequenas alterações de distância na faixa de micrômetros.
Sistemas com entrada IO-Link compatível com revisão 1.1 e classe de porta master A, respeitando a alimentação e a conexão especificadas.
Instalações que utilizem saída PNP ou NPN configurável e conexão M12 codificação A de 3 contatos.

⚠ Considere outro se precisa de:

Aplicações que exijam medição IO-Link fora da faixa especificada de 0,4 a 4 mm.
Instalações cuja temperatura ambiente ultrapasse -25 a 70 °C.
Projetos que exijam montagem embutida: a ficha informa montagem não embutida.
Aplicações que precisem de saída analógica, protocolo ou conexão elétrica diferentes dos especificados; a ficha não declara essas opções.

APLICAÇÕES E USO

Uso declarado: detecção sem contato de pequenas alterações de distância na faixa de micrômetros em aplicações industriais e de automação industrial.
Possibilidade de uso em monitoramento de distância dentro da faixa IO-Link de 0,4 a 4 mm, desde que a instalação respeite montagem não embutida, alimentação de 10 a 30 V DC e temperatura ambiente de -25 a 70 °C. Esta aplicação é uma inferência baseada nos dados técnicos; validar o processo no datasheet.
A ficha não declara adequação a um material-alvo específico nem fornece distância de comutação para cada material; confirmar esses dados com o fabricante para a aplicação pretendida.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IFP201 com IO-Link, M12 x 1, faixa de medição de 0,4 a 4 mm, verifique estes pontos:

Escolha o IFP201 quando

A aplicação requer detecção indutiva sem contato, medição IO-Link entre 0,4 e 4 mm, resolução de 5 µm, repetibilidade menor que 10 µm e saída PNP/NPN parametrizável.

Avalie outra especificação quando

A distância de medição necessária estiver fora da faixa IO-Link informada, a instalação exigir montagem embutida ou a alimentação, temperatura, interface ou conexão necessária divergir dos dados deste modelo. Confirme os requisitos no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Aplicação	Detecção sem contato de pequenas alterações de distância na faixa de micrômetros; aplicações industriais e automação industrial.	Uso declarado pelo fabricante.
Resistência a campos eletromagnéticos	Sim; imunidade máxima informada de 300 mT.	Característica especial e limite declarado na ficha.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.

Saídas e comutação
Função elétrica	PNP/NPN parametrizável	Tipo de saída selecionável conforme configuração.
Função de saída	Abertura/fechamento parametrizável	Lógica de comutação configurável.
Frequência de comutação DC	75 Hz	Frequência declarada para comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite máximo indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.

Medição e precisão
Faixa de medição IO-Link	0,4 a 4 mm	Faixa de distância de medição indicada para IO-Link.
Ponto de comutação IO-Link	0,8 a 3,88 mm	Faixa declarada para o ponto de comutação IO-Link.
Resolução	5 µm	Resolução de medição informada.
Repetibilidade	< 10 µm	Valor declarado pelo fabricante.

Tempos de reação e processo
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo informado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão suportada indicada.
Modo SIO	Sim	Operação em modo SIO disponível.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Classe de master port exigida	A	Classe de porta do master indicada.
Padrão SDCI	IEC 61131-9 CDV	Referência declarada na ficha.
Device ID	1705	Identificador do dispositivo IO-Link.

Condições ambientais e proteção
Temperatura ambiente	-25 a 70 °C	Limites de temperatura ambiente especificados.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus declarados; a adequação depende das condições de instalação e uso.
Certificação UL	Ta: -25 a 70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação A005; arquivo E174191.	Dados UL reproduzidos da ficha; verificar condições aplicáveis no documento do fabricante.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca da carcaça.
Comprimento	60 mm	Dimensão axial informada.
Montagem	Não embutido	Condição de montagem declarada.
Materiais	Invólucro e porcas de fixação em aço inoxidável 1.4404/316L; face ativa em LCP branco; janela dos LEDs em PEI.	Materiais especificados para os componentes indicados.
Torque máximo de aperto	7 Nm	Limite máximo informado para o aperto.
Peso	53,9 g	Massa informada no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Conexões elétricas
Conector	1 x M12, codificação A, 3 contatos	Tipo e configuração do conector informados; conferir pinagem no datasheet.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação do status de chaveamento.

Confiabilidade e identificação comercial
MTTF	1341 anos	Valor de MTTF declarado nos dados do produto; não representa prazo de garantia.
SKU e part number	IFP201	Identificação do modelo.
GTIN	4021179344708	Identificador comercial.
Marca	ifm / ifm electronic	Fabricante indicado nas fontes do produto.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; transferência COM2 (38,4 kBaud); modo SIO disponível.

• Compatibilidade indicada com master IO-Link de classe de porta A.

• Padrão SDCI: IEC 61131-9 CDV.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos. Alimentação de 10 a 30 V DC; saída PNP/NPN parametrizável, abertura/fechamento configurável. A ficha não fornece pinagem detalhada; consultar o datasheet antes de ligar.

Processo Sensor com rosca M12 x 1, comprimento de 60 mm e montagem não embutida. A face ativa realiza detecção indutiva sem contato; a faixa de medição informada via IO-Link é 0,4 a 4 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração a sistema IO-Link revisão 1.1 com master de classe A e alimentação dentro de 10 a 30 V DC.	✓	A ficha especifica IO-Link 1.1, classe de master port A e alimentação de 10 a 30 V DC.
Uso em modo SIO com entrada compatível com saída PNP ou NPN parametrizada.	✓	A ficha declara modo SIO e saída PNP/NPN parametrizável; a configuração da entrada deve corresponder à saída selecionada.
Instalação com conexão M12 codificação A de 3 contatos e alojamento para sensor roscado M12 x 1 não embutido.	✓	Essas características mecânicas e elétricas constam na ficha; validar espaço, montagem e pinagem no desenho e datasheet.
Medição IO-Link que requer distância dentro de 0,4 a 4 mm e ambiente entre -25 e 70 °C.	✓	A faixa de medição e a temperatura ambiente declaradas cobrem essas condições.
Aplicação que exige montagem embutida ou medição IO-Link fora de 0,4 a 4 mm.	✗	A ficha informa montagem não embutida e faixa de medição IO-Link limitada a 0,4 a 4 mm.
Ligação a dispositivo com conector, tensão ou protocolo diferentes dos indicados.	✗	A ficha só declara M12 codificação A de 3 contatos, 10 a 30 V DC, PNP/NPN e IO-Link; não confirma outras interfaces ou tensões.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IFP201 com IO-Link, M12 x 1, faixa de medição de 0,4 a 4 mm

Confirme que a aplicação atende à montagem não embutida e à rosca M12 x 1; consulte o desenho dimensional para verificar espaço e instalação.
Instale o sensor sem exceder o torque máximo especificado de 7 Nm.
Verifique que a temperatura ambiente durante a operação esteja entre -25 e 70 °C.
Conecte o sensor por M12 codificação A, 3 contatos; consulte o datasheet para a pinagem antes de energizar.
Use alimentação DC dentro da faixa de 10 a 30 V e confirme que o circuito corresponde à saída PNP ou NPN configurada.
Para comunicação IO-Link, configure master de classe A e revisão 1.1; valide a comunicação ou o modo SIO antes de liberar o processo.

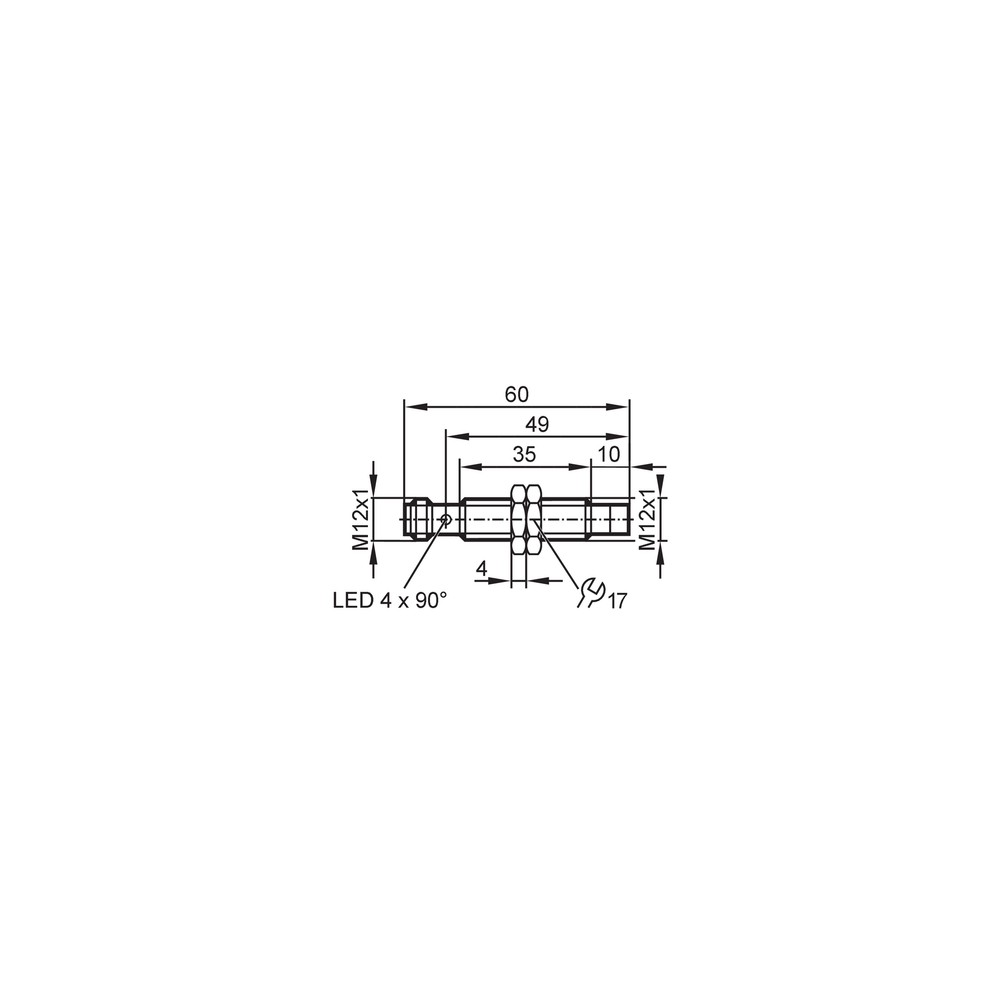

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não estabelece comunicação IO-Link com o sensor.	Configuração incompatível de revisão, classe de porta, modo de operação ou ligação elétrica.	Confirme master de classe A, revisão IO-Link 1.1, modo de comunicação e conexão M12 de 3 contatos conforme o datasheet.
A saída de comutação não é reconhecida pela entrada do controlador.	Tipo PNP/NPN ou lógica abertura/fechamento configurada de forma incompatível com a entrada.	Verifique a parametrização da saída e confirme se a entrada do controlador é compatível; consulte a pinagem no datasheet.
A medição ou o ponto de comutação não corresponde ao esperado.	Distância fora da faixa declarada, montagem inadequada ou parâmetros de comutação diferentes dos requeridos.	Confira a distância dentro da faixa IO-Link de 0,4 a 4 mm, o ponto de comutação configurado e a montagem não embutida.
O sensor não opera ou apresenta comportamento intermitente após a instalação.	Alimentação fora da faixa especificada, ligação incorreta ou condição ambiental fora do limite informado.	Meça a alimentação nos terminais, confira a ligação indicada no datasheet e valide temperatura ambiente entre -25 e 70 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFP201 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFP201 e para que tipo de aplicação ele serve?

É um sensor indutivo para detecção sem contato de pequenas alterações de distância em aplicações industriais e de automação. A medição IO-Link especificada é de 0,4 a 4 mm.

Com quais sistemas IO-Link o IFP201 pode ser integrado?

A ficha declara IO-Link revisão 1.1, transferência COM2 a 38,4 kBaud e master de classe de porta A. Também permite modo SIO.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem.

Este sensor serve para instalação embutida?

Não é indicado para montagem embutida: a ficha especifica montagem não embutida. Considere essa condição no alojamento e na instalação.

Posso usar o IFP201 para medir distâncias maiores que 4 mm?

A ficha especifica faixa de medição IO-Link de 0,4 a 4 mm; não confirma operação de medição fora dessa faixa.

O master não detecta o sensor: o que verifico antes de trocar a peça?

Confira a alimentação, a ligação M12 e a configuração do master para IO-Link revisão 1.1 e classe A. Consulte o datasheet para validar a pinagem.

A saída não comuta no controlador; qual é a causa provável?

Uma causa possível é incompatibilidade entre a saída PNP/NPN configurada e a entrada do controlador, ou entre a lógica de abertura/fechamento. Verifique a parametrização e a compatibilidade da entrada antes de substituir o sensor.

Quando escolher o IFP201 em vez de outro tipo de sensor?

Escolha-o quando a aplicação exigir detecção indutiva sem contato e atender à faixa IO-Link de 0,4 a 4 mm e aos demais limites da ficha. Se a tecnologia ou a faixa necessárias forem diferentes, compare os requisitos com o datasheet de outro modelo.

Preciso de ferramenta especial para instalar o sensor?

A ficha não especifica ferramenta especial. Instale na rosca M12 x 1, respeite o torque máximo de 7 Nm e consulte o desenho dimensional e o datasheet para montagem e ligação.

Como evitar erro ao escolher a versão elétrica?

Confirme que o controlador aceita a saída PNP ou NPN escolhida e que a alimentação está entre 10 e 30 V DC. A saída é parametrizável; consulte o datasheet para configurar e ligar corretamente.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital declarada para parametrização e transmissão de dados do sensor. (Ref.: revisão IO-Link 1.1; IEC 61131-9 CDV)

Modo SIO

Modo de operação indicado na ficha para uso da saída de comutação sem comunicação IO-Link. (Ref.: Modo SIO: sim)

PNP/NPN

Tipos de saída de comutação que podem ser parametrizados conforme a entrada do controlador. (Ref.: Função elétrica: PNP/NPN parametrizável)

Resolução

Menor incremento de medição indicado para a leitura do sensor. (Ref.: resolução de 5 µm)

Montagem não embutida

Condição de instalação declarada para o sensor, que deve ser considerada no alojamento e no posicionamento. (Ref.: Montagem: não embutido)
