Sensor Indutivo IFM204 M12 - Alta Performance

Pré-visualizar: IFM204 IFM - Sensor Indutivo IFM Aplicações Móveis M12 7mm PNP/NPN IP69K

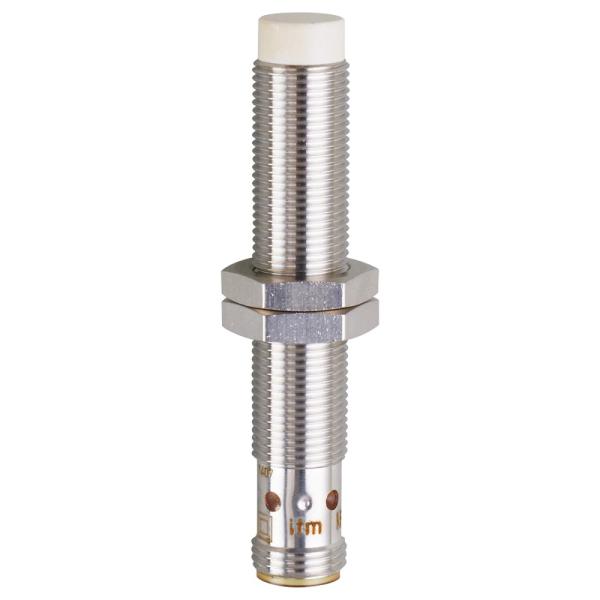

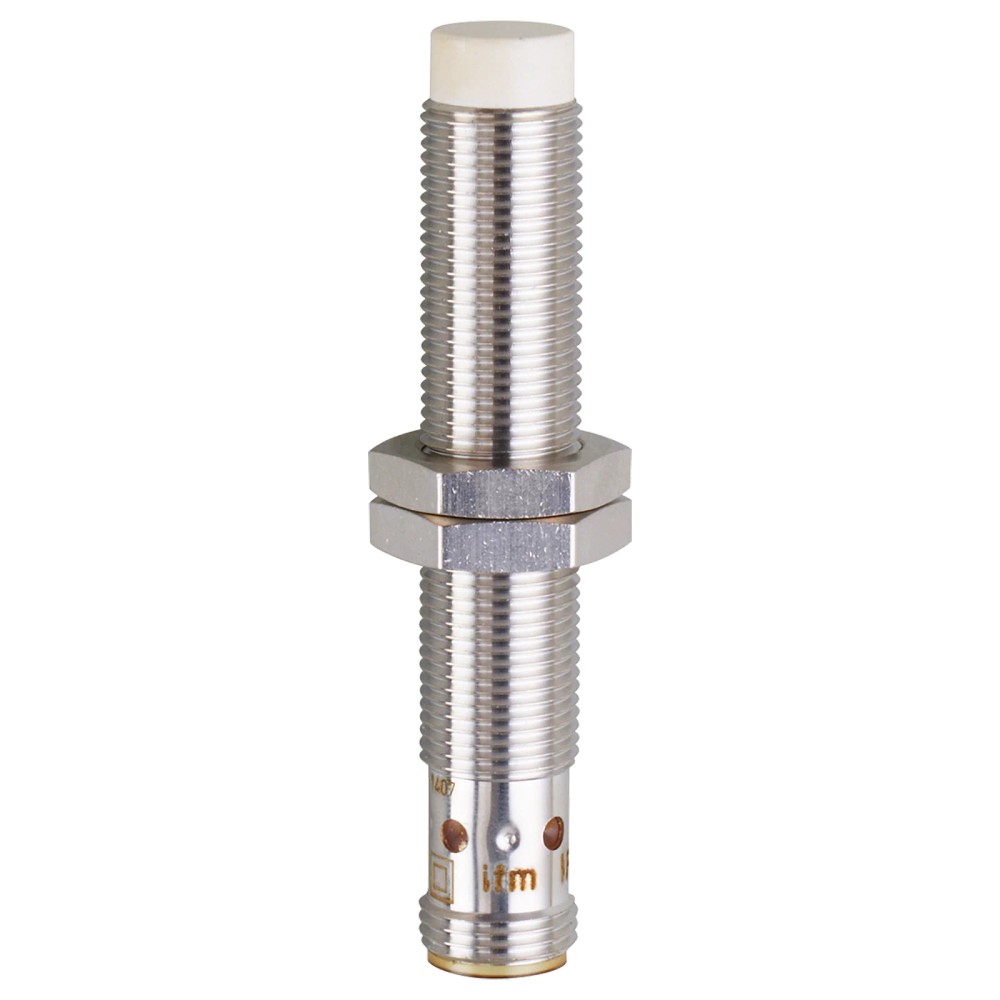

IFM204 IFM - Sensor Indutivo IFM Aplicações Móveis M12 7mm PNP/NPN IP69K

Imagem meramente ilustrativa

R$ 633,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFM204
EAN: 4021179086585
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo...mais

Fechar menu

Saiba mais sobre: "IFM204 IFM - Sensor Indutivo IFM Aplicações Móveis M12 7mm PNP/NPN IP69K"

Destaques do Produto

Tipo

Indutivo

Rosca

M12

Alcance

7 mm

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFM204 M12 7mm PNP/NPN IP69K

O IFM204 é um sensor indutivo de proximidade de alto desempenho, encapsulado em aço inoxidável para operar em condições móveis severas. Com alcance de 7 mm e tecnologia de saída configurável PNP/NPN, garante confiabilidade em automação industrial. Sua vedação IP69K permite exposição a jatos de alta pressão e temperaturas extremas entre -40 e 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Sku	IFM204
Marca	IFM
Rosca	M12
Alcance	7 mm
Saída	PNP/NPN
Proteção	IP69K
Temp. Operação	-40 a 85 °C
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e veículos (ECE R10).
Ambientes com necessidade de lavagem de alta pressão (IP69K).
Detecção de metais ferrosos e não ferrosos (considere o fator de correção para diferentes materiais).

⚠ Considere outro se precisa de:

Instalação em materiais não metálicos (o sensor não detectará).
Aplicações com temperaturas fora do range de -40 a 85 °C.
Torque de aperto superior a 15 Nm, que pode danificar a rosca ou o corpo do sensor.

APLICAÇÕES E USO

Máquinas móveis e equipamentos de construção (resistência a choque/vibração).
Ambientes industriais com processos de limpeza (lavagem sob pressão).
Detecção de fim de curso e monitoramento de posição em linhas de montagem.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFM204 M12 7mm PNP/NPN IP69K, verifique estes pontos:

Quando escolher este modelo

Ideal para aplicações onde há necessidade de alta resistência mecânica, exposição a jatos de água (lavagem) e ambientes automotivos/móveis que exigem certificação ECE R10.

Quando considerar alternativas

Se a aplicação permitir sensores embutidos (flush), ou se a necessidade de alcance for menor, pode-se avaliar modelos com geometrias diferentes ou alcances reduzidos se o espaço de montagem for extremamente limitado.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio de detecção baseado em campo eletromagnético
Alcance de detecção	7 mm	Distância nominal de detecção (Sr)
Montagem	Não embutido	Requer área livre ao redor da face ativa
Frequência de comutação	300 Hz	Capacidade de resposta do sinal em DC

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida
Função de saída	PNP/NPN, normalmente aberto	Configuração lógica da saída
Consumo de corrente	< 10 mA	Consumo em repouso

Condições ambientais
Grau de proteção	IP67, IP69K	Proteção contra fluidos e poeira
Temperatura ambiente	-40...85 °C	Limites operacionais de temperatura
EMC automotiva	ECE R10	Certificação para uso em veículos

Dados mecânicos
Conexão	M12	Padrão de conexão elétrica
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material resistente à corrosão
Dimensões	M12 x 1 / L = 70 mm	Geometria física do sensor

COMPATIBILIDADE

Comunicação

• Sinal digital de comutação (PNP/NPN)

Conexões

Elétrica M12, 4 polos, codificação A

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (Lavagem)	✓	Classificação IP69K assegura vedação completa contra fluidos sob pressão.
Detecção de peças plásticas	✗	Sensores indutivos operam apenas através de campos magnéticos em alvos metálicos.
Aplicações móveis (veículos)	✓	Possui certificação ECE R10 e resistência a altas variações térmicas.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFM204 M12 7mm PNP/NPN IP69K

Limpe a área de montagem para garantir boa fixação.
Posicione o sensor M12 no suporte de montagem.
Rosqueie as porcas de fixação inclusas manualmente.
Utilize chave dinamométrica para aplicar torque máximo de 15 Nm.
Conecte o cabo conector M12 garantindo o alinhamento dos pinos.
Verifique o acendimento do LED de status ao aproximar um alvo metálico.

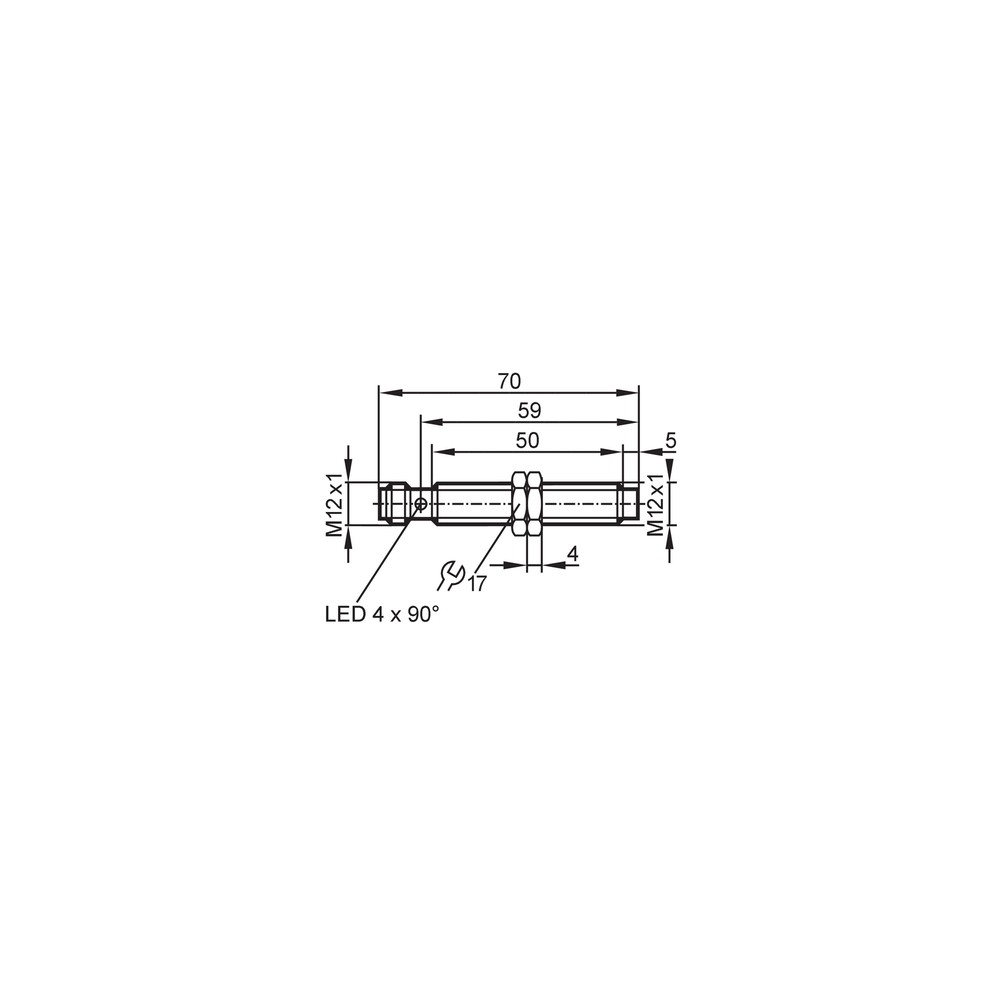

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor sem sinal de comutação ou LEDs apagados.	Tensão fora da faixa de 10-36V DC ou polaridade invertida.	Meça a tensão nos pinos do conector M12 e verifique a cablagem.
Detecção constante ou falha em detectar o alvo.	Acúmulo de sujeira ou metal na face ativa.	Limpe a face do sensor e verifique se há contaminação metálica.
Corpo do sensor deformado ou rosca danificada.	Aperto excessivo acima de 15 Nm.	Inspecione visualmente o corpo do sensor e a rosca.
Sinal intermitente ou ruído elétrico.	Cabo M12 mal conectado ou com oxidação.	Desconecte e reconecte o cabo M12, verificando oxidação nos pinos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFM204 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM204 e para quais aplicações ele é indicado?

O IFM204 é um sensor indutivo de proximidade com rosca M12, projetado para detecção sem contato de objetos metálicos, ideal para máquinas móveis e ambientes industriais agressivos.

Este sensor é compatível com sistemas de automação móvel?

Sim, ele possui saída configurável PNP/NPN e é otimizado para aplicações móveis, suportando variações térmicas severas e alta resistência mecânica.

Posso utilizar este sensor para detectar objetos de plástico ou madeira?

Não, este sensor é um dispositivo indutivo destinado exclusivamente à detecção de metais. Ele não detectará plástico, madeira ou outros materiais não metálicos.

Qual a distância de detecção deste sensor e quais cuidados de instalação?

A distância de detecção é de 7 mm, sendo classificado como um sensor não embutido. Não utilize em locais onde o alvo possa colidir com a face ativa do sensor.

O sensor não está enviando sinal. Como posso diagnosticar?

O sintoma comum é a falha na comutação ou oscilação do sinal de saída. Verifique primeiramente a tensão de alimentação (10-36V DC) e a integridade do cabo M12.

Como saber se o sensor falhou ou se é problema no alvo?

Se os LEDs indicadores não acendem mesmo com o metal próximo, verifique o alinhamento e a distância entre o alvo e o sensor (alvo deve estar dentro dos 7 mm).

Qual a vantagem deste modelo em relação a um sensor M12 comum?

Este modelo possui alcance aumentado de 7 mm e contatos banhados a ouro, tornando-o superior para ambientes sujeitos a vibração ou alta umidade em comparação a sensores indutivos padrão.

Devo escolher o IFM204 ou outro sensor indutivo M12?

A escolha entre este modelo e outros sensores depende da necessidade de alcance (7 mm), do tipo de conexão (M12) e da resistência ambiental (IP69K).

Quais os cuidados necessários na instalação mecânica?

A instalação requer a fixação das porcas inclusas com torque máximo de 15 Nm. Garanta que o cabo M12 esteja firmemente conectado e verificado quanto à entrada de umidade.

Qual a procedência deste componente?

O sensor é fabricado pela ifm electronic, com suporte técnico e documentação fornecidos pela fabricante. A conformidade com normas como ECE R10 garante sua aptidão para uso automotivo.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total a poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Não embutido

Tipo de montagem onde a face ativa do sensor deve ficar livre de material metálico ao redor para evitar detecções falsas (Ref.: Alcance de detecção).

PNP/NPN

Configuração da saída elétrica que determina como o sensor comuta a carga em relação à tensão positiva ou negativa (Ref.: Configuração de saída).

Histerese

Diferença entre a distância de comutação na aproximação e na saída do objeto detectado (Ref.: 1...20 % de Sr).

Frequência de comutação

Quantidade máxima de operações de liga/desliga que o sensor pode realizar por segundo (Ref.: 300 Hz).
