IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K
IFM
IFM203

Sensor indutivo IFM203 com alcance de 4mm e proteção IP69K. Ideal para aplicações móveis e ambientes difíceis, com contatos banhados a ouro.
IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K

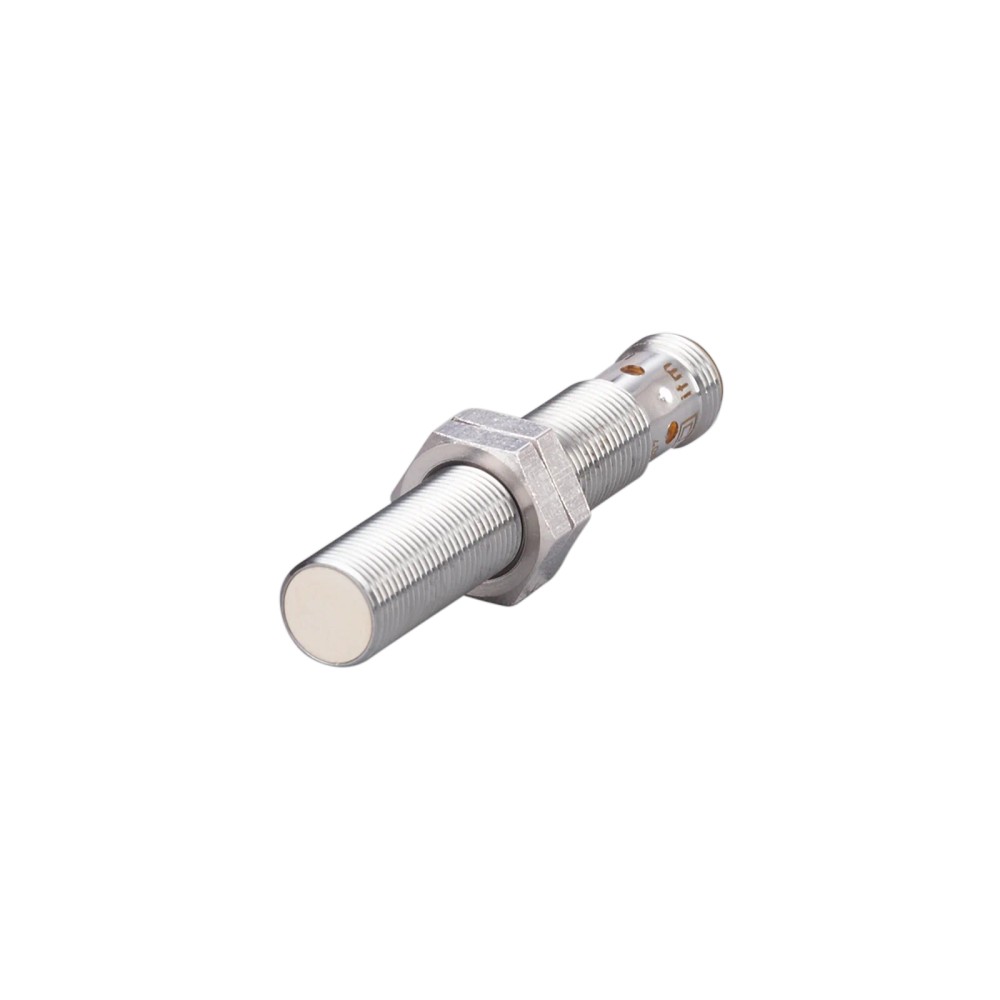

Imagem meramente ilustrativa
IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K

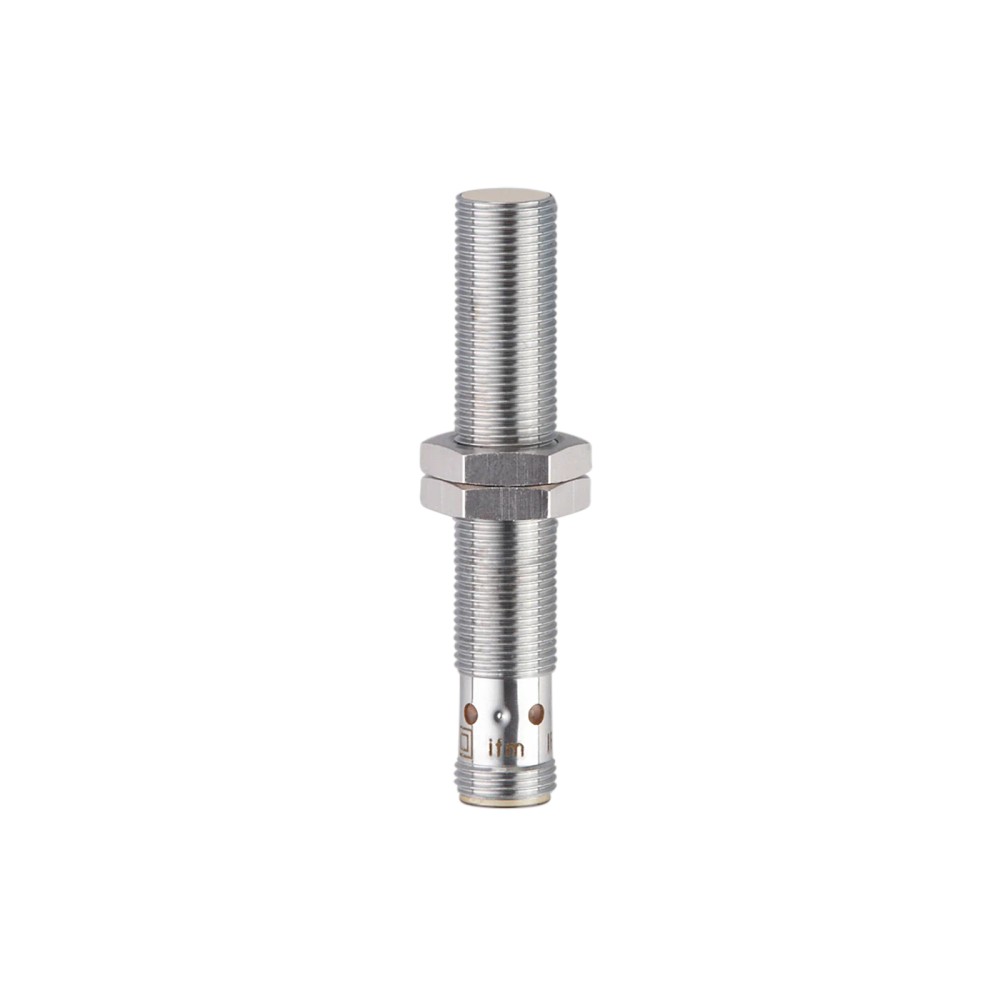

Imagem meramente ilustrativa
IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K

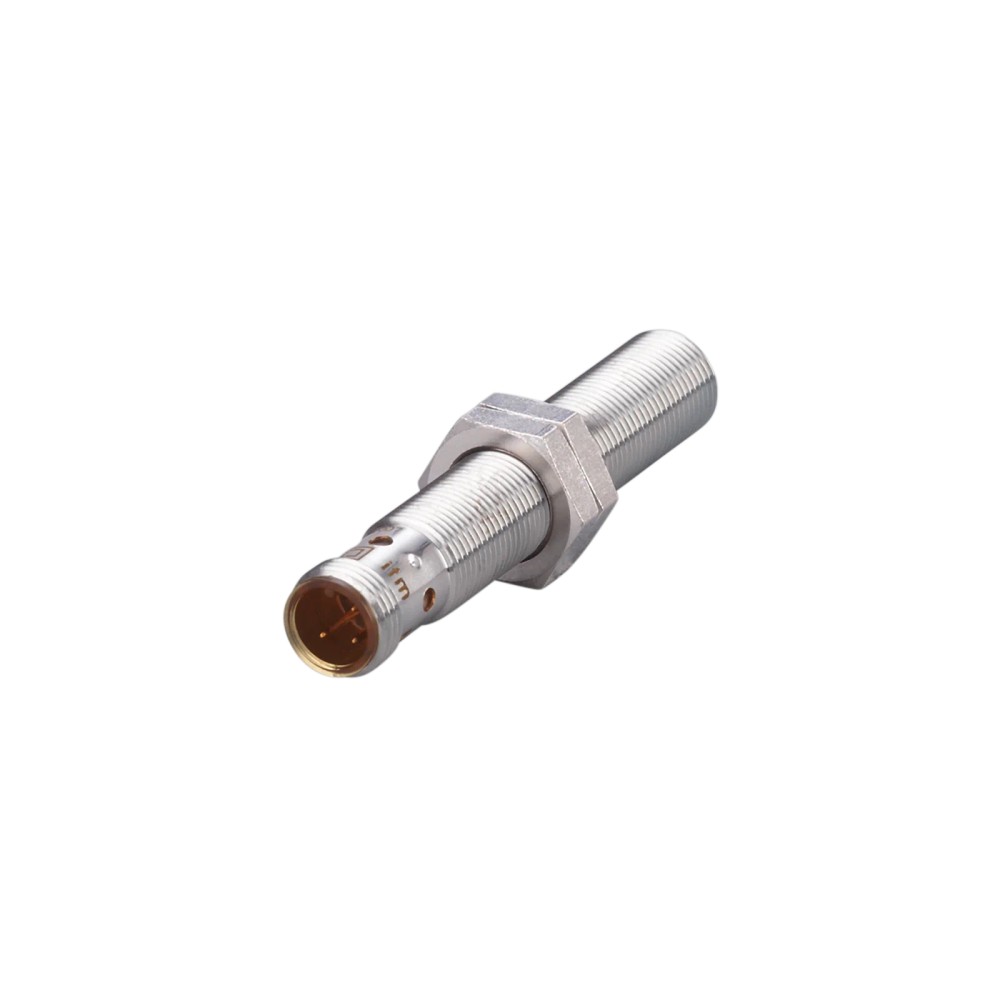

Imagem meramente ilustrativa
IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K
Imagem meramente ilustrativa
R$ 633,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • IFM203
  • 4021179086578
  • 85365090
Descrição Opiniões do produto 0 Links
Destaques do Produto Alcance nominal 4 mm...mais
Saiba mais sobre: "IFM203 IFM - Sensor Indutivo IFM Aplicações Móveis M12 4mm PNP/NPN IP69K"

Destaques do Produto

Alcance nominal
4 mm
Tipo de saída
PNP/NPN, normalmente aberta
Tensão de operação
10...36 V DC
Conexão elétrica
M12, codificação A, 3 contatos
Grau de proteção
IP67 / IP69K
Dimensão roscada
M12 x 1; comprimento de 70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFM203, M12 x 1, 4 mm, PNP/NPN, IP67/IP69K

O IFM203 é um sensor indutivo para detectar objetos metálicos em aplicações móveis e condições de uso difíceis. Possui alcance nominal de detecção de 4 mm, saída normalmente aberta PNP/NPN e conexão elétrica M12. Seu invólucro é de aço inoxidável 316L, com proteção IP67 e IP69K e faixa de temperatura ambiente de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Sensor indutivo
Rosca e comprimento M12 x 1; 70 mm
Alcance de detecção 4 mm; montagem embutida
Saída Normalmente aberta; PNP/NPN
Alimentação 10...36 V DC
Conexão elétrica M12, codificação A, 3 contatos dourados
Proteção IP67 e IP69K
Temperatura ambiente -40...85 °C
Frequência de comutação 400 Hz
Material do invólucro Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme aplicação indicada pelo fabricante.
  • Instalações que atendam à alimentação de 10...36 V DC, à distância de trabalho declarada e às condições ambientais especificadas.

⚠ Considere outro se precisa de:

  • Não selecionar quando a aplicação exigir detecção de materiais não metálicos; a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
  • Não selecionar quando forem necessários alcance, tipo de saída, alimentação ou conexão diferentes dos informados para este modelo; verificar a interface do sistema antes da compra.

APLICAÇÕES E USO

  • Uso em aplicações móveis e difíceis, conforme aplicação declarada pelo fabricante; respeitar a faixa ambiente de -40...85 °C e a proteção IP indicada.
  • Detecção de objetos metálicos em montagem embutida, dentro da distância de trabalho informada. O resultado pode variar conforme o material, considerando os fatores de correção publicados.
  • Possibilidade de uso em sistemas de controle DC com entrada compatível com saída PNP ou NPN, após confirmar tensão, pinagem e corrente admissível do circuito. Esta compatibilidade depende do sistema receptor e deve ser validada na instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFM203, M12 x 1, 4 mm, PNP/NPN, IP67/IP69K, verifique estes pontos:

Escolha o IFM203 quando
A aplicação requerer detecção indutiva, alcance nominal de 4 mm, saída normalmente aberta PNP/NPN, alimentação de 10...36 V DC e conexão M12 com codificação A.
Procure outra configuração quando
O circuito exigir outra tensão, outra lógica de saída, outro tipo de conexão ou distância de detecção maior que a especificada. Compare esses requisitos com a ficha do sensor alternativo antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo IFM203 Código do produto indicado no anúncio e na ficha.
Tipo de produto Sensor indutivo Princípio de detecção informado pelo fabricante.
Aplicação declarada Utilização em aplicações móveis e difíceis Aplicação descrita na ficha do produto.
Característica especial Contatos banhados a ouro; alcance aumentado Características indicadas na ficha; não há valor de comparação informado.
GTIN 4021179086578 Identificador comercial do produto.
Part number / SKU IFM203 Identificação do item no anúncio.
Dados elétricos
Tipo de corrente DC Tipo de alimentação especificado.
Tensão de operação 10...36 V DC Faixa de operação informada pelo fabricante.
Consumo de corrente < 10 mA Valor especificado para o consumo do sensor.
Classe de proteção elétrica II Classificação declarada na ficha.
Proteção contra inversão de polaridade Sim Recurso de proteção informado pelo fabricante.
Proteção contra sobrecarga Sim Recurso de proteção informado pelo fabricante.
Proteção contra curto-circuitos Sim Proteção por impulso, conforme especificação.
Versão da proteção contra curto-circuito Por impulso Modo de proteção declarado.
Saídas e detecção
Função elétrica / saída PNP/NPN Configuração de saída indicada na ficha.
Função de saída Normalmente aberta Estado de saída especificado.
Alcance de detecção 4 mm Valor nominal informado.
Distância real de comutação Sr 4 ± 10 % mm Valor real de comutação e tolerância declarados.
Distância de trabalho 0...3,24 mm Faixa de trabalho indicada na ficha.
Histerese 1...20 % de Sr Variação relativa ao valor real de comutação Sr.
Variação no ponto de comutação -10...10 % de Sr Variação relativa ao valor real de comutação Sr.
Frequência de comutação DC 400 Hz Frequência de comutação especificada para corrente contínua.
Corrente constante máxima da saída DC 100 mA Limite máximo informado para a saída de comutação DC.
Queda de tensão máxima da saída DC 2,5 V Valor máximo especificado para a saída de comutação DC.
Corrente residual máxima 0,5 mA Aplicável somente em operação com 2 fios.
Corrente de saída mínima 2 mA Aplicável somente em operação com 2 fios.
Conexão elétrica
Conexão 1 x M12, codificação A Conexão elétrica especificada.
Contatos 3, dourados Quantidade e acabamento declarados na ficha.
Número de fios 2 fios; 3 fios Configurações indicadas nos dados básicos; verificar o esquema aplicável ao modo de ligação.
Compatibilidade eletromagnética e ensaios
EMC ECE R10 (autorização e1); DIN ISO 11452-2 100 V/m; ISO 7637-2 / ISO 16750-2 Normas e ensaios informados na ficha.
EN 55011 Classe B Classificação declarada.
EN 61000-4-2 ESD 4 kV CD / 8 kV AD Níveis de descarga eletrostática declarados.
EN 61000-4-4 Burst 2 kV Nível declarado para ensaio Burst.
EN 61000-4-5 Surge 0,5 kV rede line to line Nível declarado para ensaio Surge entre linhas.
EN 61000-4-6 AF com fio 10 V Nível declarado para ensaio de imunidade conduzida.
EN 61000-4-3 HF irradiado 10 V/m Nível declarado para ensaio de imunidade irradiada.
Condições ambientais
Temperatura ambiente -40...85 °C Faixa operacional declarada.
Proteção do invólucro IP67; IP69K Graus de proteção informados; observar condições de instalação e os critérios de ensaio correspondentes.
Alteração rápida de temperatura (EN 60068-2-14 Na) TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos Condições de ensaio declaradas.
Névoa salina (EN 60068-2-52 Kb) Severidade 5; 4 ciclos de testes Condição de ensaio declarada.
Certificado UL Ta 0...40 °C Faixa de temperatura associada à certificação UL indicada.
Número de arquivo UL E174191 Identificação de arquivo UL informada.
Número de aprovação UL A051 Identificação de aprovação informada.
Dados mecânicos
Designação da rosca M12 x 1 Dimensão roscada do corpo.
Dimensões M12 x 1 / comprimento 70 mm Dimensões nominais declaradas.
Tipo de montagem Embutido Montagem indicada na ficha.
Invólucro Forma construtiva de roscas Formato construtivo informado.
Material do invólucro Aço inoxidável 1.4404 (316L) Material especificado para o invólucro.
Face ativa LCP branco Material indicado na ficha.
Janela dos LEDs PEI Material indicado na ficha.
Porcas de fixação Latão revestido com bronze branco Material e acabamento indicados.
Torque máximo de aperto 15 Nm Limite máximo informado para o aperto.
Peso 30,9 g Massa declarada nos atributos do produto.
Material incluído 2 porcas de fixação Acessório listado como incluído.
Fator de correção Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3 Fatores declarados para os materiais listados; considerar ao avaliar a detecção.
Displays e operação
Indicador de status de chaveamento 4 LEDs amarelos, dispostos a 90° Elementos de indicação e operação especificados.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação digital informado; a ficha especifica saída de comutação DC PNP/NPN.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados. Alimentação de 10...36 V DC; saída normalmente aberta PNP/NPN. Confirmar pinagem e ligação no datasheet antes da instalação.
Processo Não há conexão de processo informada. A dimensão roscada do corpo é M12 x 1; isso descreve a montagem mecânica, não a conexão elétrica.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de controle compatível com saída de comutação PNP ou NPN e alimentação DC dentro da faixa especificada ✓ A ficha informa saída normalmente aberta PNP/NPN e alimentação de 10...36 V DC; confirmar o esquema elétrico do sistema e a ligação escolhida.
Conector ou cabo do sistema com interface M12 codificação A compatível com os 3 contatos do sensor ✓ A conexão elétrica especificada é M12, codificação A, com 3 contatos dourados; a compatibilidade depende também da pinagem do dispositivo conectado.
Aplicação que exige detecção a distância superior ao alcance informado ✗ O alcance nominal informado é 4 mm; não é indicado presumir alcance maior.
Aplicação com alimentação fora de 10...36 V DC ✗ A tensão de operação especificada é 10...36 V DC.
Montagem roscada M12 x 1 e instalação embutida, respeitando os requisitos mecânicos da aplicação ✓ A ficha informa rosca M12 x 1 e tipo de montagem embutido; verificar dimensões e condições de instalação no desenho técnico.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFM203, M12 x 1, 4 mm, PNP/NPN, IP67/IP69K

  1. Confirme no datasheet que a tensão de alimentação, a lógica PNP/NPN e a corrente requerida são compatíveis com o circuito de controle.
  2. Verifique a compatibilidade mecânica da rosca M12 x 1 e as dimensões de instalação no desenho dimensional.
  3. Instale o sensor na configuração embutida indicada, respeitando a geometria de montagem da aplicação.
  4. Ajuste a posição do alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material detectado.
  5. Conecte o sensor pelo conector M12 codificação A; consulte o datasheet para identificar a pinagem e o diagrama elétrico aplicável.
  6. Aperte sem exceder o torque máximo de 15 Nm e confirme o chaveamento pelo indicador LED durante a validação funcional.

ACESSÓRIOS

  • 2 porcas de fixação

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O sensor não comuta ao aproximar o alvo. Alvo fora da distância de trabalho, material com fator de correção menor ou ligação/alimentação incompatível. Meça a alimentação no conector, confirme a pinagem no datasheet e teste a aproximação dentro da distância de trabalho, considerando o fator de correção do material.
A entrada do controlador permanece no estado oposto ao esperado. A lógica de entrada pode não corresponder à ligação PNP ou NPN, ou a função normalmente aberta pode não corresponder à lógica requerida. Confirme a configuração da entrada do controlador, o tipo de ligação utilizado e a função de saída no datasheet.
A detecção é instável ou ocorre em posição diferente da esperada. Posicionamento do alvo próximo ao limite de detecção ou variação relacionada ao material e à montagem. Verifique alinhamento e distância em relação à faixa de trabalho; confira o fator de correção e se a montagem corresponde à configuração embutida.
O sensor deixa de operar após uma falha elétrica ou apresenta chaveamento irregular. Possível alimentação fora da faixa, curto-circuito, sobrecarga ou ligação incorreta. Inspecione a ligação e meça a tensão de alimentação; verifique a carga da saída frente aos limites da ficha antes de substituir o sensor.

PERGUNTAS FREQUENTES

O que é o IFM203 e para que tipo de aplicação serve?
É um sensor indutivo destinado a detectar objetos metálicos. A ficha indica utilização em aplicações móveis e difíceis.
O IFM203 pode ser ligado como PNP ou NPN?
Sim, a ficha informa saída normalmente aberta PNP/NPN. A ligação deve seguir o diagrama do fabricante e a configuração da entrada do controlador.
O que acompanha o sensor?
A ficha lista duas porcas de fixação como material incluído.
Este sensor serve para detectar plástico ou outros materiais não metálicos?
A ficha especifica um sensor indutivo e não declara detecção de materiais não metálicos. Para esse requisito, selecione a tecnologia de detecção conforme o material e confirme na documentação do fabricante.
Posso usar o IFM203 em uma alimentação fora de 10...36 V DC?
Não; a faixa de operação especificada é 10...36 V DC. Verifique a alimentação disponível antes de instalar.
O sensor não detecta o alvo: o que devo conferir antes de trocar?
Confira a alimentação, a pinagem e a distância entre sensor e alvo. Considere também o fator de correção do material indicado na ficha.
O controlador não reconhece a saída: qual pode ser a causa?
Uma causa possível é incompatibilidade entre a ligação PNP/NPN e a entrada do controlador. Confirme também a função normalmente aberta e o diagrama elétrico.
Devo comprar o IFM203 ou procurar outra versão?
Escolha o IFM203 se a aplicação aceitar detecção indutiva, saída normalmente aberta PNP/NPN, alimentação de 10...36 V DC e conexão M12. Se algum desses requisitos for diferente, compare com outro modelo usando a respectiva ficha técnica.
Como devo instalar e apertar o sensor?

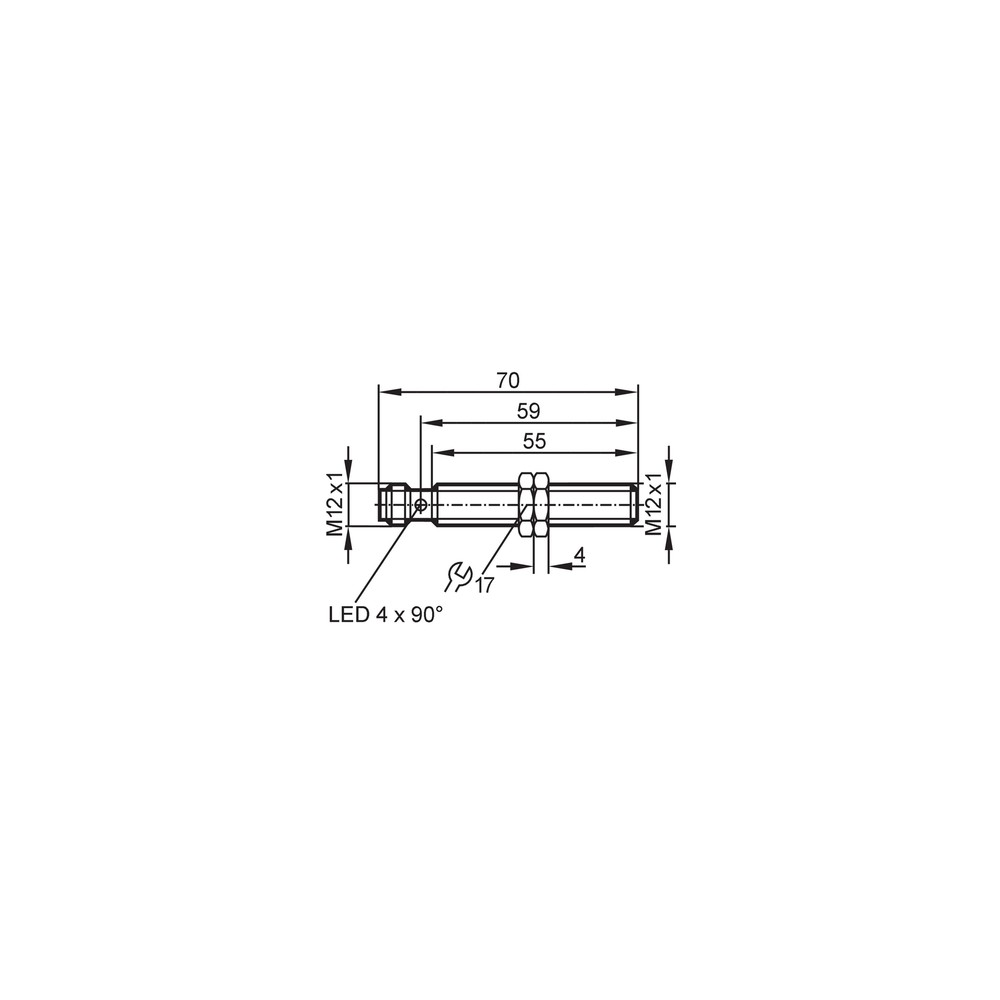

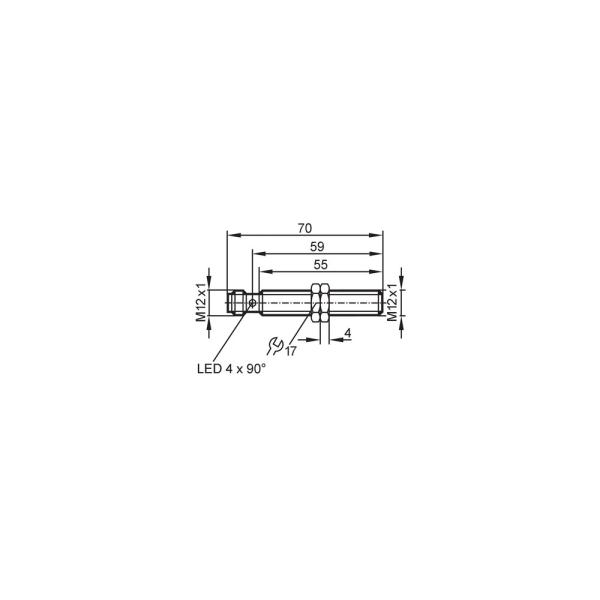

Verifique a montagem embutida e a posição do alvo usando o desenho dimensional. Não exceda o torque máximo especificado de 15 Nm.
Preciso escolher um sensor ou um kit com acessórios?
A ficha lista o sensor e duas porcas de fixação incluídas. Não há outros componentes de kit informados; confirme os itens necessários à instalação no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo
Sensor de proximidade identificado pela ficha como indutivo, usado para detecção de alvos compatíveis com esse princípio. (Ref.: Tipo de produto)
PNP/NPN
Configurações de saída de comutação que devem corresponder à entrada do sistema de controle. (Ref.: Função elétrica)
Montagem embutida
Configuração de instalação indicada para o sensor; deve ser considerada no posicionamento mecânico. (Ref.: Tipo de montagem)
Sr
Distância real de comutação indicada na ficha, com tolerância especificada. (Ref.: Distância real de comutação Sr)
IP69K
Grau de proteção declarado para o invólucro; a adequação depende das condições reais de instalação e dos critérios aplicáveis. (Ref.: Proteção do invólucro)
