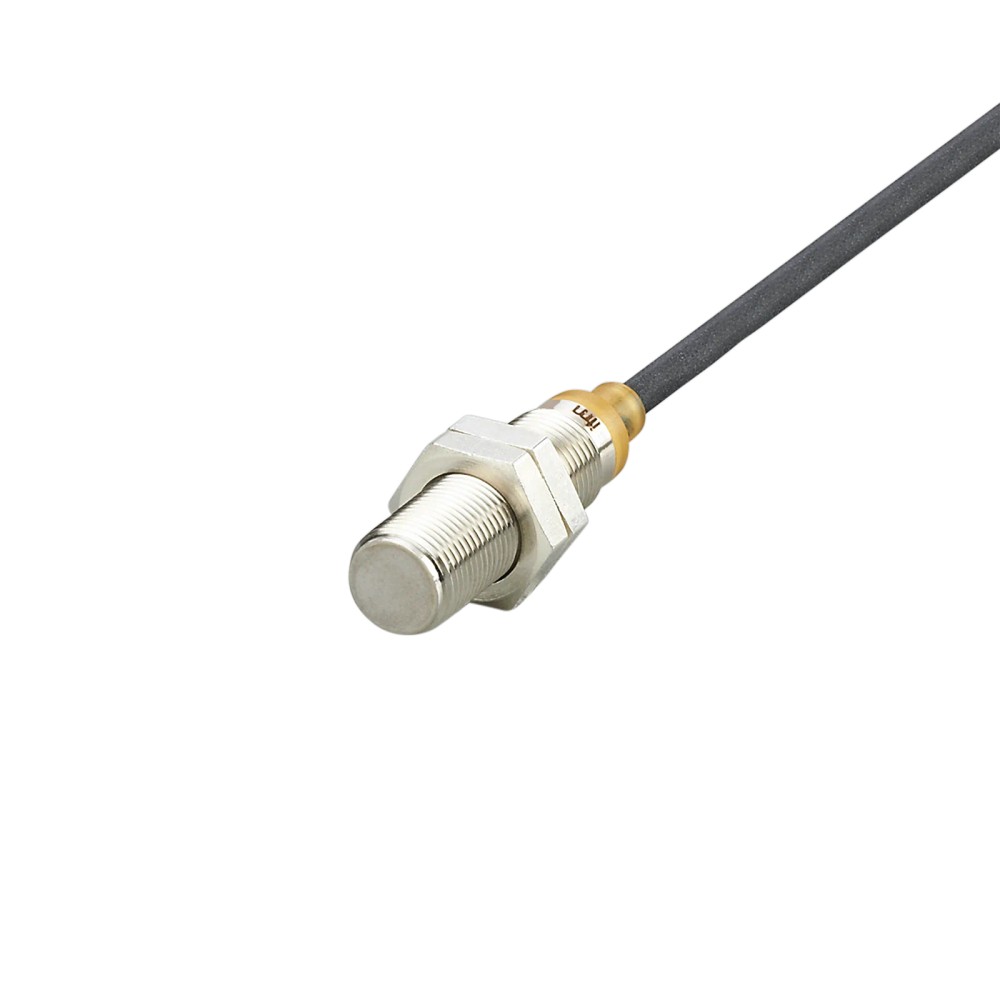

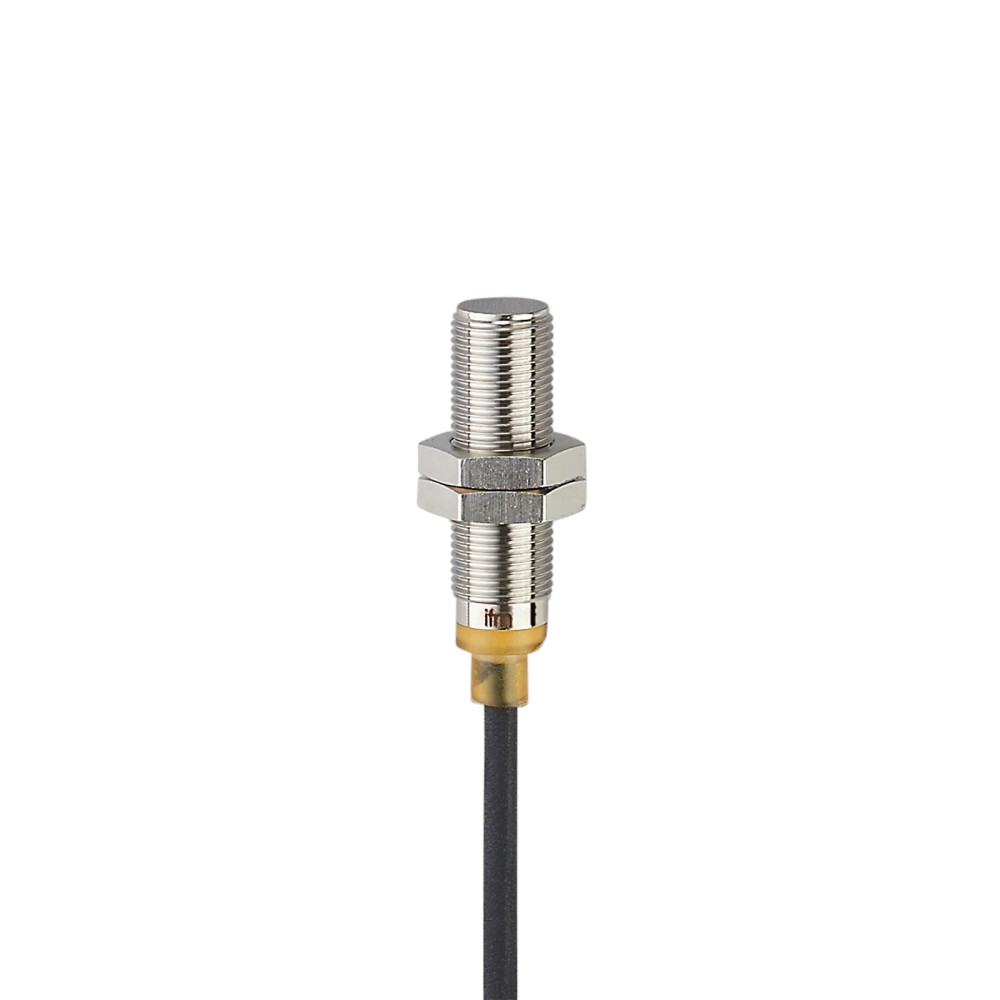

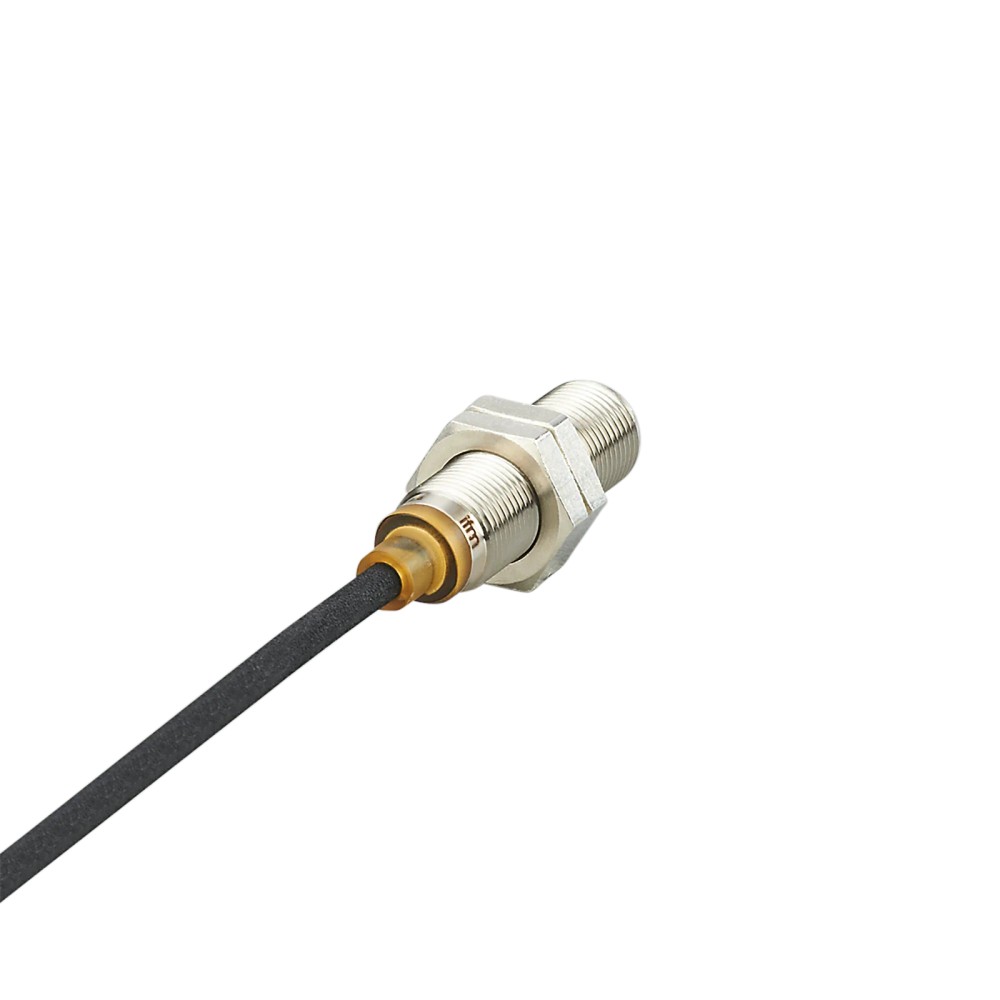

Sensor Indutivo IFM IFC278 M12 - Totalmente Metálico

Pré-visualizar: IFC278 IFM - Sensor Indutivo Metálico Automação Industrial M12 PNP 4mm

IFC278 IFM - Sensor Indutivo Metálico Automação Industrial M12 PNP 4mm

Imagem meramente ilustrativa

R$ 631,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC278
EAN: 4021179321044
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IFC278 IFM - Sensor Indutivo Metálico Automação Industrial M12 PNP 4mm"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Formato de instalação

M12 x 1, montagem embutida

Conexão

Cabo PUR de 2 m, 3 fios

Ambiente

-40...85 °C; IP 65, IP 66, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC278 IFM – Sensor indutivo totalmente metálico M12 PNP, alcance de detecção de 4 mm

O IFC278 é um sensor indutivo totalmente metálico para detecção de objetos metálicos em aplicações de automação industrial. Possui montagem embutida, saída normalmente aberta PNP e alcance nominal de detecção de 4 mm. Tem conexão por cabo PUR de 2 m e grau de proteção IP 65, IP 66, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Designação da rosca	M12 x 1
Comprimento	40 mm
Alcance de detecção	4 mm; montagem embutida
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	Cabo PUR de 2 m; 3 fios
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K
Temperatura ambiente	-40...85 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação, quando forem adequados o alcance de 4 mm, a saída PNP normalmente aberta e a alimentação de 10...30 V DC.
Aplicações industriais com montagem embutida em alojamento roscado M12 x 1 e conexão por cabo PUR de 2 m.
Aplicações com exposição a refrigerantes ou lubrificantes, conforme indicação do contexto do produto, desde que as condições de instalação respeitem as especificações do fabricante.

⚠ Considere outro se precisa de:

Não selecionar se o circuito de entrada exigir saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora da faixa de 10...30 V DC.
Não selecionar quando forem necessários alcance superior a 4 mm, conexão diferente de cabo ou frequência de comutação superior a 100 Hz sem validação de outra solução.
Não usar a classificação IP como comprovação de adequação a qualquer agente químico, pressão ou condição não especificada; consultar o datasheet para validar o ambiente real.

APLICAÇÕES E USO

Aplicação documentada: automação industrial e máquinas-ferramenta, para detecção indutiva de objetos metálicos; confirmar a distância efetiva segundo o material do alvo e os fatores de correção especificados.
Aplicação documentada: equipamentos que utilizam refrigerantes e lubrificantes, respeitando os limites ambientais e de instalação do sensor.
Possibilidade a validar: detecção de posição ou presença em mecanismo industrial com alojamento M12 x 1, quando o alvo, a distância de trabalho e a frequência requerida forem compatíveis com os dados do produto.
Limitação: a ficha não especifica protocolos de comunicação nem identifica materiais-alvo como universalmente detectáveis à distância nominal; usar os fatores de correção e os dados do datasheet para validar cada aplicação.

COMO ESCOLHER

Antes de comprar o IFC278 IFM – Sensor indutivo totalmente metálico M12 PNP, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFC278 quando

A instalação exigir sensor indutivo totalmente metálico, rosca M12 x 1, montagem embutida, alcance nominal de 4 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC. Confirme também que o cabo de 2 m atende ao trajeto e que a frequência requerida não ultrapassa 100 Hz.

Avalie outra configuração quando

O sistema exigir saída NPN ou normalmente fechada, outra forma de conexão, alimentação fora de 10...30 V DC, alcance maior que 4 mm ou comutação acima de 100 Hz. Compare os requisitos do circuito e do processo com o datasheet de outra versão; a ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo totalmente metálico IFC278	Identificação do modelo conforme dados do anúncio.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	IFC278	Código de identificação do produto.
GTIN	4021179321044	Identificador comercial informado na ficha.
Aplicações indicadas	Automação industrial, máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas no contexto do produto; validar as condições específicas do processo.
Alcance aumentado	Sim	Característica indicada nos atributos do produto; alcance nominal informado de 4 mm.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação declarada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Classe de proteção elétrica	III	Classificação indicada nos dados técnicos.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Valores e referências normativas transcritos da ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional de saída informado.
Configuração de saída	PNP	Tipo de saída de comutação.
Corrente constante máxima da saída DC	100 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	100 Hz	Frequência máxima informada na ficha.
Proteção de saída	Curto-circuito e sobrecarga	Recursos declarados; não exceder os limites elétricos especificados.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado; a distância efetiva depende das condições e do material do alvo.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância indicados na ficha.
Distância de trabalho	0...3,24 mm	Faixa de trabalho especificada pelo fabricante.
Histerese	3...15 % de Sr	Histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,6; alumínio: 0,5; cobre: 0,2	Fatores de correção declarados para os materiais indicados; considerar na avaliação da distância de detecção.

Conexão elétrica
Tipo de conexão	Cabo PUR de 2 m, Ø 4 mm	Comprimento e material do cabo conforme ficha.
Configuração do cabo	3 x 0,34 mm²	Número de condutores e seção informados pelo fabricante.
Comportamento ao fogo do cabo	ECE R118 Rev.2	Referência declarada para o cabo.
Número de fios	3	Configuração indicada no anúncio.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Limite especificado para aplicação flexível; refere-se ao diâmetro do cabo e deve ser respeitado durante o movimento.
Ciclos de curvatura	> 5 milhões	Durabilidade declarada para a condição de aplicação flexível indicada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação indicada.
Grau de proteção	IP 65, IP 66, IP 67, IP 68, IP 69K	Classes declaradas na ficha; considerar instalação e condições de ensaio correspondentes.
Resistência à pressão	50 bar / 5 MPa	Valor especificado com aviso de que a resistência se refere à face ativa.
Certificação UL – temperatura ambiente	Ta: -25...75 °C	Faixa indicada especificamente nos dados do certificado UL; não substitui a faixa geral de operação.
Certificação UL – invólucro	Type 1	Classificação do invólucro indicada no certificado UL.
Certificação UL – fontes de alimentação	Limited Voltage/Current	Condição indicada nos dados do certificado UL.
Certificação UL – identificação	Número de aprovação A018; arquivo E174191	Identificadores informados na ficha.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio ambiental indicada pelo fabricante.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Referência e severidade de ensaio declaradas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques por direção nos 3 eixos	Condição de ensaio de choque indicada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques por direção nos 3 eixos	Condição de ensaio duradouro informada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração informada.

Dados mecânicos e materiais
Invólucro	Totalmente metálico; forma construtiva roscada	Construção declarada do sensor.
Dimensões	M12 x 1; comprimento de 40 mm	Dimensões nominais do corpo.
Tipo de montagem	Embutido	Forma de instalação especificada.
Materiais	Aço inoxidável 1.4404 (316L); janela de LEDs em PEI; porcas de fixação em latão revestido com bronze branco	Materiais indicados para o invólucro, janela e porcas.
Força de impacto	1 J	Valor informado nos dados do produto.
Torque máximo de aperto	15 Nm	Limite especificado para o aperto da fixação.
Porcas de fixação	2 unidades incluídas	Acessórios listados como material incluído.
Peso	74 g	Massa indicada nos atributos do catálogo.

Displays e elementos de operação
Indicador de status	LED amarelo	Indica o status de chaveamento conforme a ficha.

Vida útil e conformidade
MTTF	1258 anos	Valor MTTF informado no conjunto de dados; não representa garantia nem vida útil assegurada em qualquer condição.
Software embarcado	Incluído	Atributo indicado na ficha, sem especificação de configuração ou interface.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O produto é especificado como sensor com saída de comutação PNP normalmente aberta; não há compatibilidade com protocolo de rede declarada.

Conexões

Elétrica Alimentação de 10...30 V DC; saída PNP normalmente aberta; cabo PUR de 2 m, 3 x 0,34 mm². Corrente constante máxima da saída: 100 mA. Verificar a atribuição dos condutores no datasheet antes da ligação; a ficha fornecida não detalha o pinout por cor.

Processo Conexão mecânica por corpo roscado M12 x 1, comprimento de 40 mm, instalação embutida. Não é uma conexão de processo para tubulação; a ficha não informa outro padrão de conexão mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC que aceite sinal PNP normalmente aberto e opere com alimentação entre 10 e 30 V DC.	✓	Corresponde à alimentação e à função de saída especificadas; respeitar a corrente constante máxima de 100 mA.
Aplicação que exige saída NPN ou normalmente fechada.	✗	A ficha especifica saída PNP normalmente aberta.
Montagem embutida em alojamento roscado M12 x 1, com distância de detecção compatível com 4 mm.	✓	A rosca, o tipo de montagem e o alcance nominal correspondem aos dados do produto; validar geometria e alvo na aplicação.
Aplicação com frequência de comutação requerida acima de 100 Hz.	✗	A frequência de comutação DC especificada é 100 Hz.
Ligação a rede ou protocolo de comunicação industrial.	✗	A ficha não declara protocolo; especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o IFC278 IFM – Sensor indutivo totalmente metálico M12 PNP, alcance de detecção de 4 mm

Confirme que a alimentação do circuito está dentro de 10...30 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Verifique o alojamento roscado M12 x 1 e prepare a montagem embutida conforme o desenho dimensional do fabricante.
Posicione o sensor em relação ao alvo considerando o alcance de 4 mm, a distância de trabalho de 0...3,24 mm e o fator de correção do material.
Instale e aperte a fixação sem exceder o torque máximo de 15 Nm; as porcas de fixação incluídas são duas.
Conecte o cabo de 3 fios conforme a identificação do fabricante; consulte o datasheet para a atribuição dos condutores, que não está detalhada nesta ficha.
Após energizar, verifique o LED amarelo de status de chaveamento e confirme a resposta do circuito sob as condições reais de operação.

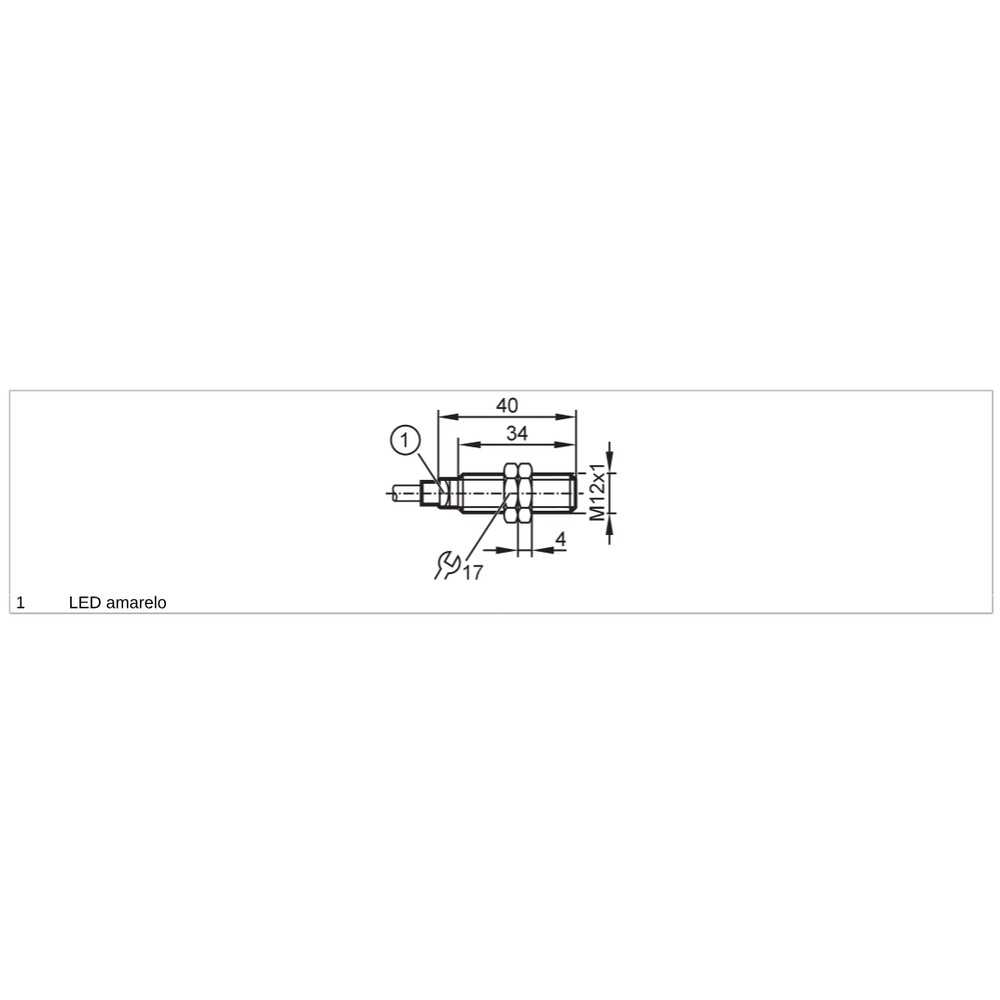

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho efetiva.	Meça a alimentação nos terminais, confira a ligação no datasheet e verifique a posição do alvo, considerando o material e o fator de correção.
A entrada do controlador não reconhece o sinal do sensor.	A entrada pode não aceitar saída PNP normalmente aberta, ou a ligação pode não corresponder ao circuito.	Confirme o tipo de entrada do controlador, a polaridade e a atribuição dos condutores no datasheet; verifique se a corrente da carga não excede 100 mA.
O ponto de comutação varia conforme o alvo ou a montagem.	Material do alvo, distância, posicionamento ou variação do ponto de comutação em relação a Sr.	Repita o teste com o alvo instalado na posição final, confira o fator de correção do material e compare a distância com os valores de detecção e trabalho especificados.
O sinal fica intermitente em uma instalação com movimento do cabo.	Curvatura ou movimentação do cabo incompatível com as condições declaradas para aplicação flexível, ou conexão elétrica instável.	Inspecione o cabo e as conexões; em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e verifique a continuidade.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFC278 em português (Datasheet) Desenho em escala IFC278 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFC278 e para quem ele serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos em automação industrial. Atende aplicações que requerem montagem embutida M12 x 1, saída PNP normalmente aberta e alcance nominal de 4 mm.

O que vem junto com o sensor?

A ficha informa que estão incluídas duas porcas de fixação. O sensor possui cabo PUR de 2 m integrado.

Ele funciona com uma entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IFC278 tem saída PNP normalmente aberta. Verifique se a entrada do equipamento aceita esse tipo de sinal antes da compra.

Posso usar este modelo com alimentação de 24 V DC?

A ficha especifica operação entre 10 e 30 V DC, portanto 24 V DC está dentro da faixa. Confirme também os requisitos da entrada e da carga conectada à saída.

O LED acende, mas o controlador não detecta o sinal. O que devo verificar?

Confira se a entrada do controlador é compatível com PNP normalmente aberto e se a ligação dos condutores está correta. Verifique o esquema do datasheet e o limite de corrente de saída de 100 mA.

O sensor não detecta o alvo na distância esperada; preciso trocar a peça?

Antes de trocar, verifique a distância real, a posição de montagem e o material do alvo, pois a ficha apresenta fatores de correção diferentes por material. Compare também a distância com o alcance nominal e a distância de trabalho especificados.

É melhor comprar este sensor em kit ou uma peça avulsa?

A ficha indica uma peça por unidade de embalagem e duas porcas de fixação incluídas. Não há informação de kit ou de componentes avulsos adicionais.

Quando devo escolher outro sensor em vez do IFC278?

Procure outra configuração se precisar de saída NPN ou normalmente fechada, frequência acima de 100 Hz, alcance superior a 4 mm ou alimentação fora de 10...30 V DC. A ficha não identifica modelos alternativos específicos.

Como devo instalar e apertar o sensor?

Instale-o no alojamento roscado M12 x 1 conforme a montagem embutida e consulte o desenho dimensional. Não exceda o torque máximo de aperto de 15 Nm e use o datasheet para confirmar a ligação elétrica.

O cabo pode ser usado em uma aplicação com movimento contínuo?

A ficha declara tolerância para aplicação flexível, raio mínimo de curvatura de 10 vezes o diâmetro do cabo e mais de 5 milhões de ciclos de curvatura. Respeite essas condições e consulte o datasheet para validar o perfil real de movimento.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece o sinal positivo à carga; neste modelo, a função é normalmente aberta. (Ref.: configuração de saída PNP; função de saída normalmente aberta.)

Montagem embutida

Instalação do sensor em alojamento que permite a montagem nivelada conforme as condições construtivas indicadas. (Ref.: tipo de montagem embutido.)

Distância real de comutação usada como referência para tolerâncias e variações do ponto de comutação. (Ref.: distância real Sr de 4 ± 10 % mm.)

Fator de correção

Coeficiente indicado para considerar a influência do material do alvo na distância de detecção. (Ref.: aço 1; aço inoxidável 0,7; latão 0,6; alumínio 0,5; cobre 0,2.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingressos, de acordo com condições de ensaio específicas. (Ref.: IP 65, IP 66, IP 67, IP 68 e IP 69K.)
