Sensor Indutivo IFM IFC263 M12 - Totalmente Metálico

Pré-visualizar: IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68

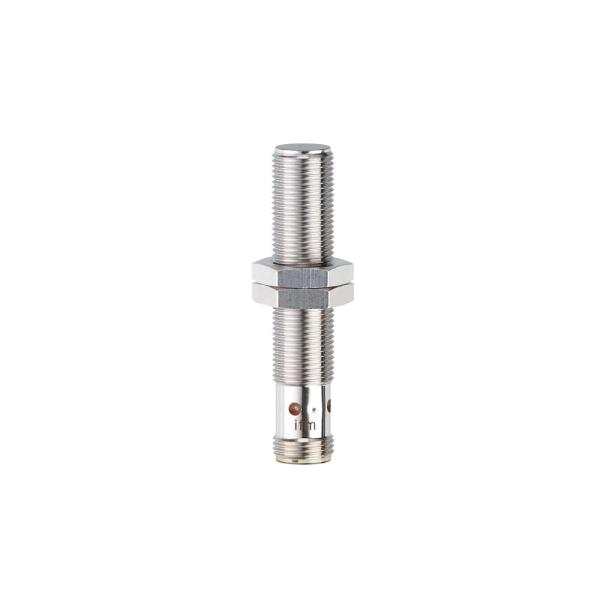

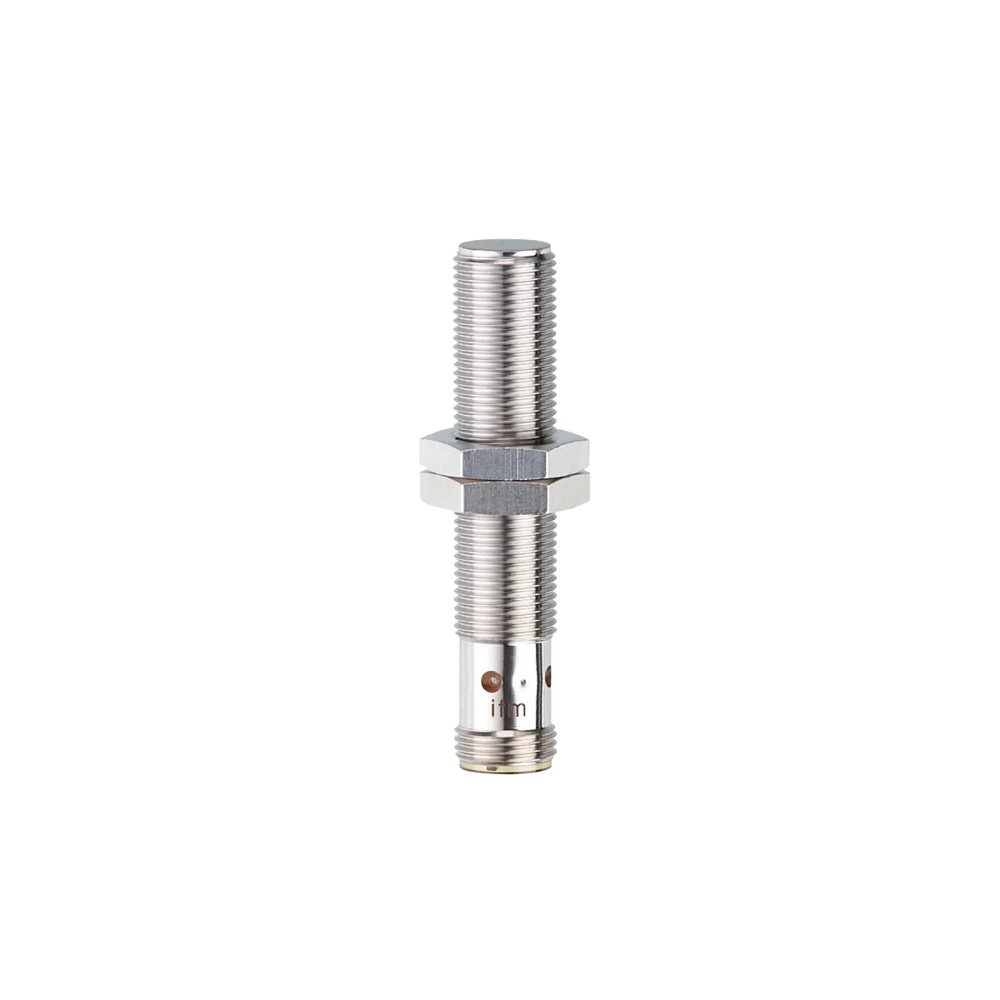

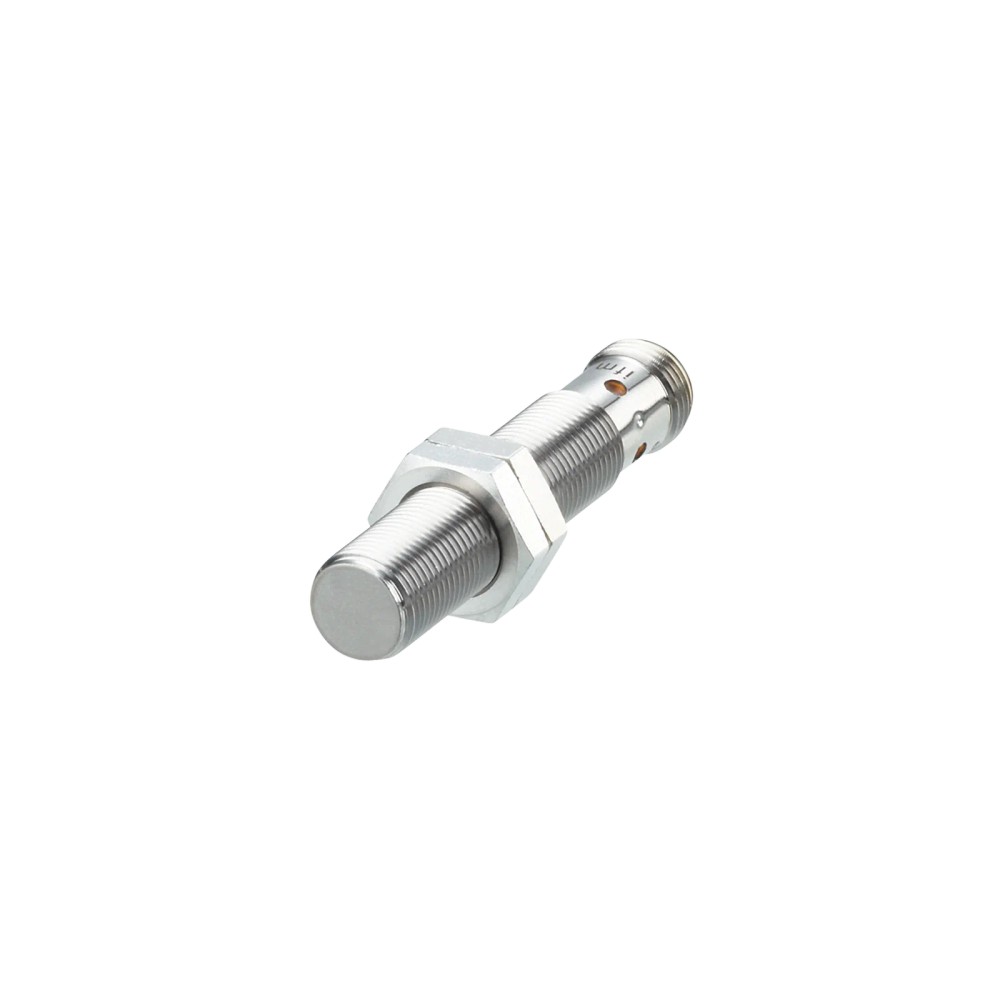

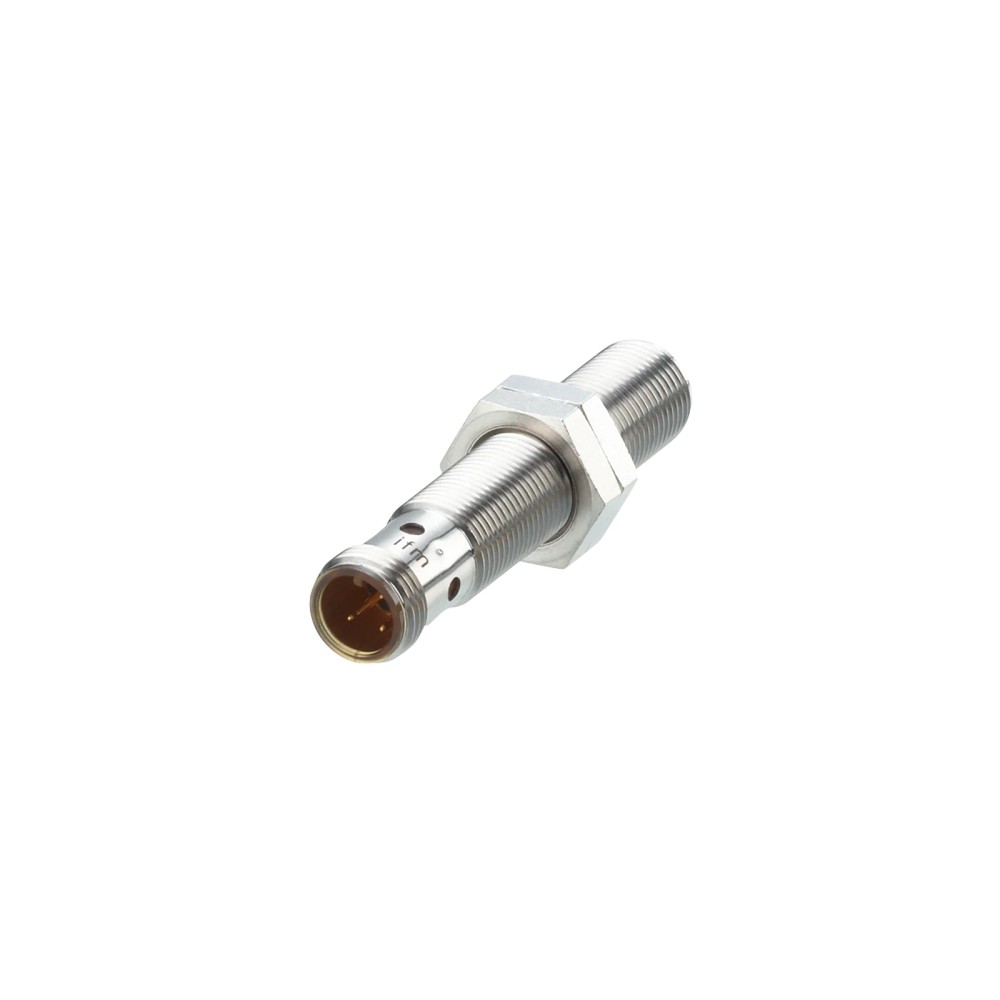

IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68

Imagem meramente ilustrativa

R$ 964,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC263
EAN: 4021179242349
NCM do produto: 85365090

Destaques do Produto Alcance 2,5 mm...mais

Fechar menu

Saiba mais sobre: "IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68"

Destaques do Produto

Alcance

2,5 mm

Saída

PNP

Conexão

M12

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68

O IFC263 é um sensor indutivo robusto com face totalmente metálica, projetado para ambientes de usinagem exigentes. Ele detecta materiais ferrosos com precisão em presença de fluidos de corte e cavacos metálicos. Suas características principais incluem invólucro de aço inoxidável 316L, conexão M12 e grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Material	Aço inoxidável 316L
Alcance	2,5 mm
Saída	PNP
Conexão	M12
Grau de Proteção	IP68
Frequência	100 Hz
Temperatura	-25 a 70 °C
Pressão Max	100 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes de usinagem com alta incidência de refrigerantes e lubrificantes
Detecção de peças ferrosas em máquinas-ferramenta
Aplicações que exigem resistência a impactos de cavacos

⚠ Considere outro se precisa de:

Detecção de metais não ferrosos (devido ao fator K=0)
Ambientes com atmosferas explosivas não conformes com a classificação UL
Aplicação em temperaturas excedendo -25...70 °C

APLICAÇÕES E USO

Máquinas-ferramenta com alta exposição a refrigerantes
Detecção de presença de peças ferrosas em linhas de usinagem
Ambientes industriais com necessidade de resistência a cavacos metálicos

COMO ESCOLHER

Antes de comprar o IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68, verifique estes pontos:

Quando escolher este sensor

Selecione este produto quando o ambiente de aplicação envolver contato frequente com lubrificantes, refrigerantes agressivos ou risco de impacto mecânico por cavacos metálicos.

Quando buscar outra alternativa

Busque outra solução caso necessite detectar materiais não ferrosos (como alumínio ou latão) ou se a distância de detecção for superior a 2,5 mm, o que requer uma tecnologia de sensor diferente.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação necessária para operação estável
Saída de comutação	PNP	Lógica de chaveamento do sinal de saída
Frequência de comutação	100 Hz	Velocidade máxima de operação do ciclo de chaveamento
Consumo de corrente	< 20 mA	Consumo de energia interno do dispositivo

Faixa de Detecção
Alcance de detecção	2,5 mm	Distância nominal de detecção garantida
Tipo de montagem	Embutido	Método de instalação recomendado
Histerese	1...20 % de Sr	Diferencial de comutação

Dados Mecânicos
Material	Aço inoxidável 316L	Material do invólucro para resistência química
Dimensões	M12 x 1 / L = 60 mm	Formatos físicos e rosca do invólucro
Grau de proteção	IP 68	Proteção contra fluidos e partículas

Condições Ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura operacional permitida
Resistência à pressão	100 bar	Pressão máxima suportada na face ativa

COMPATIBILIDADE

Comunicação

• Sinal binário digital padrão (PNP)

Conexões

Elétrica Conector M12, 3 fios

Processo Rosca M12x1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Presença de refrigerantes/óleo	✓	Invólucro em aço inoxidável e IP68 resistente a fluidos.
Detecção de Alumínio	✗	Fator de correção K=0 detecta apenas materiais ferrosos.
Ambiente de alta pressão (até 100 bar)	✓	Resistência mecânica da face ativa testada para 100 bar.

INSTALAÇÃO

Como instalar o IFC263 IFM - Sensor Indutivo Totalmente Metálico Máquinas Ferramentas M12 PNP 2.5mm IP68

Limpe o local da rosca para garantir o assentamento correto.
Insira o sensor na perfuração preparada (montagem embutida).
Rosqueie manualmente as porcas de fixação.
Aperte as porcas com ferramenta adequada respeitando o limite de 15 Nm.
Conecte o cabo M12, garantindo o travamento do conector.
Verifique o LED de status após ligar a alimentação de 10-30V DC.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor permanece em estado de comutação constante (ligado)	Obstrução física por acúmulo de cavacos metálicos na face ativa	Limpar a face ativa e verificar se o sinal normaliza
LEDs de status não acendem ou o sistema indica erro de PLC	Curto-circuito ou inversão de polaridade no cabeamento	Medir a tensão no conector e conferir o diagrama de pinagem
O sinal de saída não chega ao controlador	Cabo ou conector rompido	Testar a continuidade dos fios do cabo M12
Comutações erráticas ou falsos sinais	Interferência eletromagnética (EMC) severa	Verificar aterramento e isolamento do cabo conforme norma EN 61000

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve este sensor indutivo IFM?

O sensor IFC263 é um sensor indutivo de face totalmente metálica projetado para detecção precisa de materiais ferrosos em ambientes industriais, especialmente máquinas-ferramenta expostas a refrigerantes e cavacos.

Quais são as especificações básicas de conexão elétrica deste modelo?

Este sensor é compatível com tensões de operação de 10 a 30 V DC e utiliza uma conexão M12 de 3 fios.

Posso usar este sensor para detectar alumínio?

Não, este sensor foi desenvolvido com fator de correção K=0, o que significa que ele detecta apenas materiais ferrosos. Metais não ferrosos como alumínio ou cobre não são detectados.

Existe alguma aplicação onde este sensor não deve ser utilizado?

Não, este modelo não é indicado para aplicações que exigem detecção de metais não ferrosos, pois sua tecnologia é otimizada para materiais ferrosos com fator K=0.

O que devo verificar se o sensor parar de funcionar corretamente?

Sintomas como falha na comutação ou ausência de sinal indicam possível quebra de cabo, curto-circuito ou acúmulo excessivo de cavacos na face ativa.

Quais passos de diagnóstico devo seguir antes de substituir a peça?

Verifique a continuidade do cabo, a tensão de alimentação de 10-30V DC e se há obstrução física ou dano mecânico na face ativa do sensor.

Este produto deve ser usado sozinho ou como parte de um kit?

Este modelo é uma unidade única de detecção indutiva. Caso sua aplicação exija monitoramento de fluxo ou sensores de segurança críticos, considere linhas específicas de sensores de segurança (SIL/PL) em vez desta linha padrão.

Por que escolher este modelo em vez de sensores indutivos comuns?

Para detecção de materiais ferrosos em ambientes de máquinas-ferramenta, este sensor totalmente metálico (invólucro 316L) oferece maior durabilidade que versões de plástico, sendo a escolha superior em ambientes com refrigerantes agressivos.

Quais cuidados devo tomar na instalação mecânica?

A instalação deve ser feita utilizando as porcas de fixação inclusas, respeitando o torque máximo de 15 Nm para evitar danos à carcaça.

Qual a procedência deste sensor indutivo?

Este produto é comercializado e entregue pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Fator de correção K=0

Característica técnica onde o sensor detecta apenas materiais ferrosos, ignorando metais não ferrosos. (Ref.: Atributo: Fator de correção K=0)

IP68

Grau de proteção que indica resistência total à entrada de poeira e submersão prolongada em água/fluidos. (Ref.: Atributo: Grau de proteção)

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado nivelado em relação ao metal circundante sem interferência na detecção. (Ref.: Atributo: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no sinal. (Ref.: Atributo: Histerese)

PNP

Configuração de saída onde o sensor fornece uma tensão positiva (V+) na carga quando ativado. (Ref.: Atributo: Saída de comutação)
