Sensor Indutivo IFM IFC258 M12 - Totalmente Metálico

Pré-visualizar: IFC258 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M12 PNP 3mm IP68

IFC258 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M12 PNP 3mm IP68

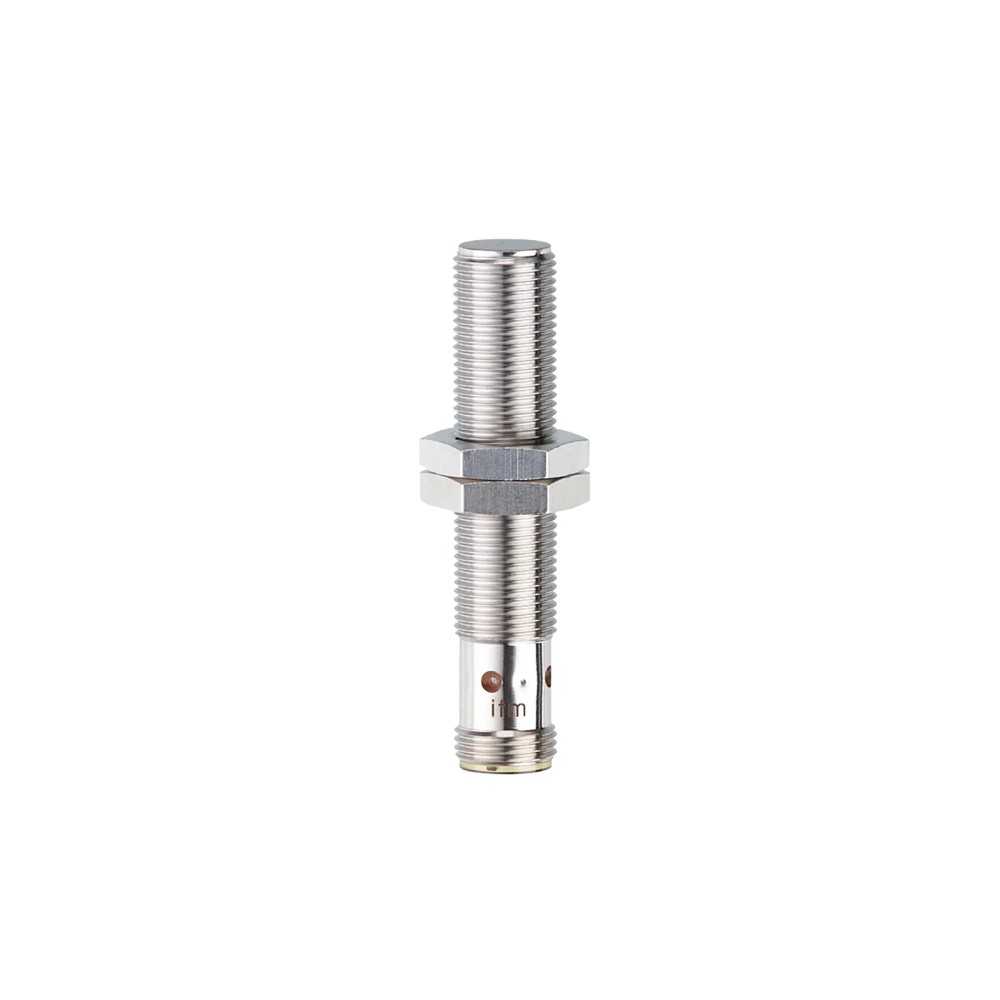

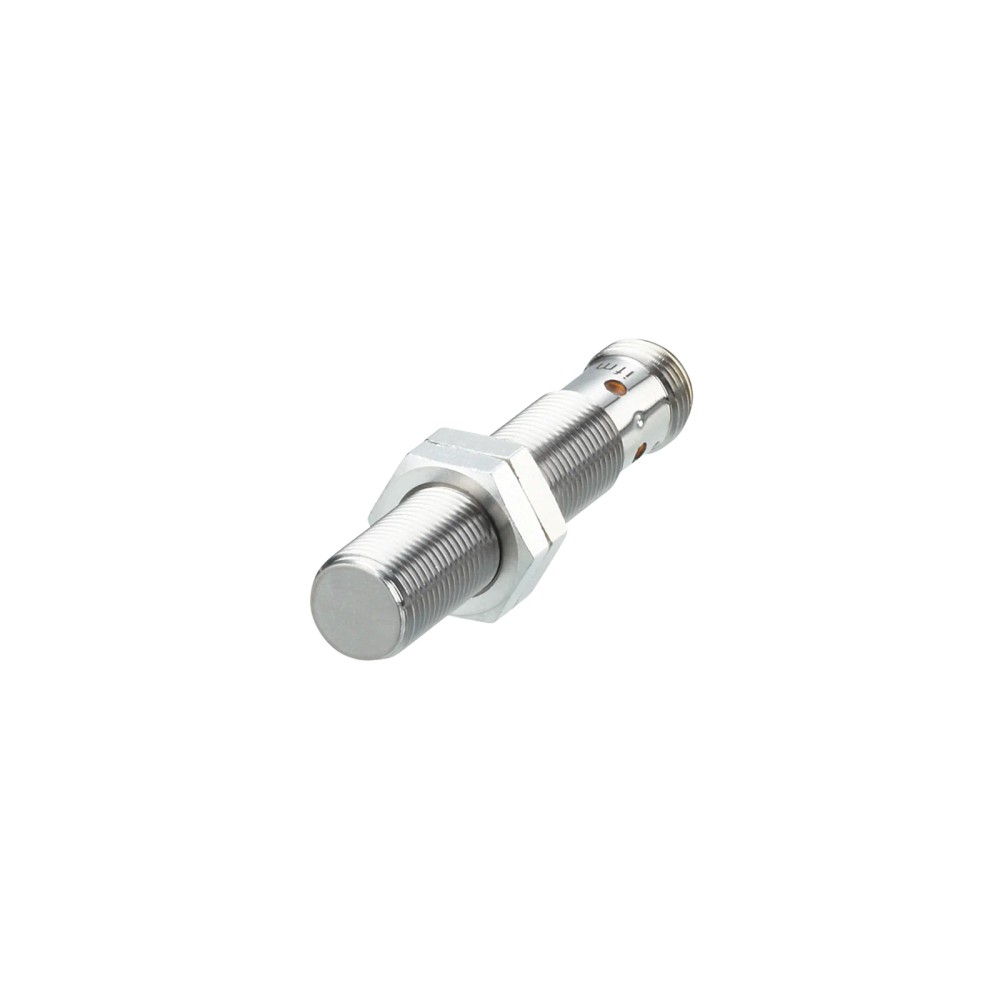

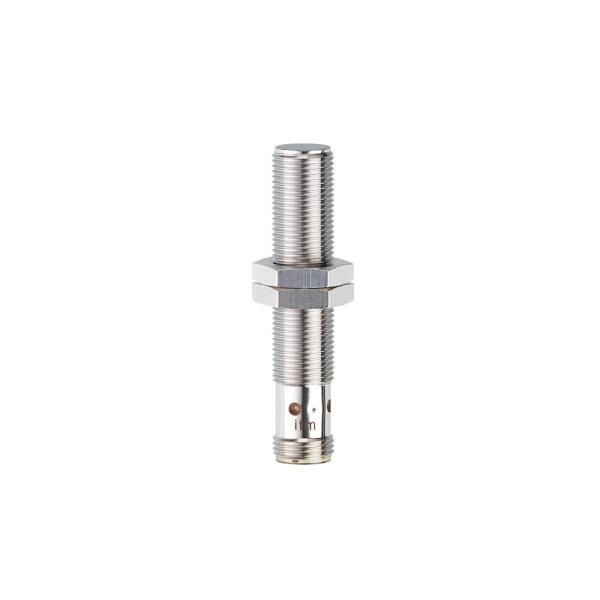

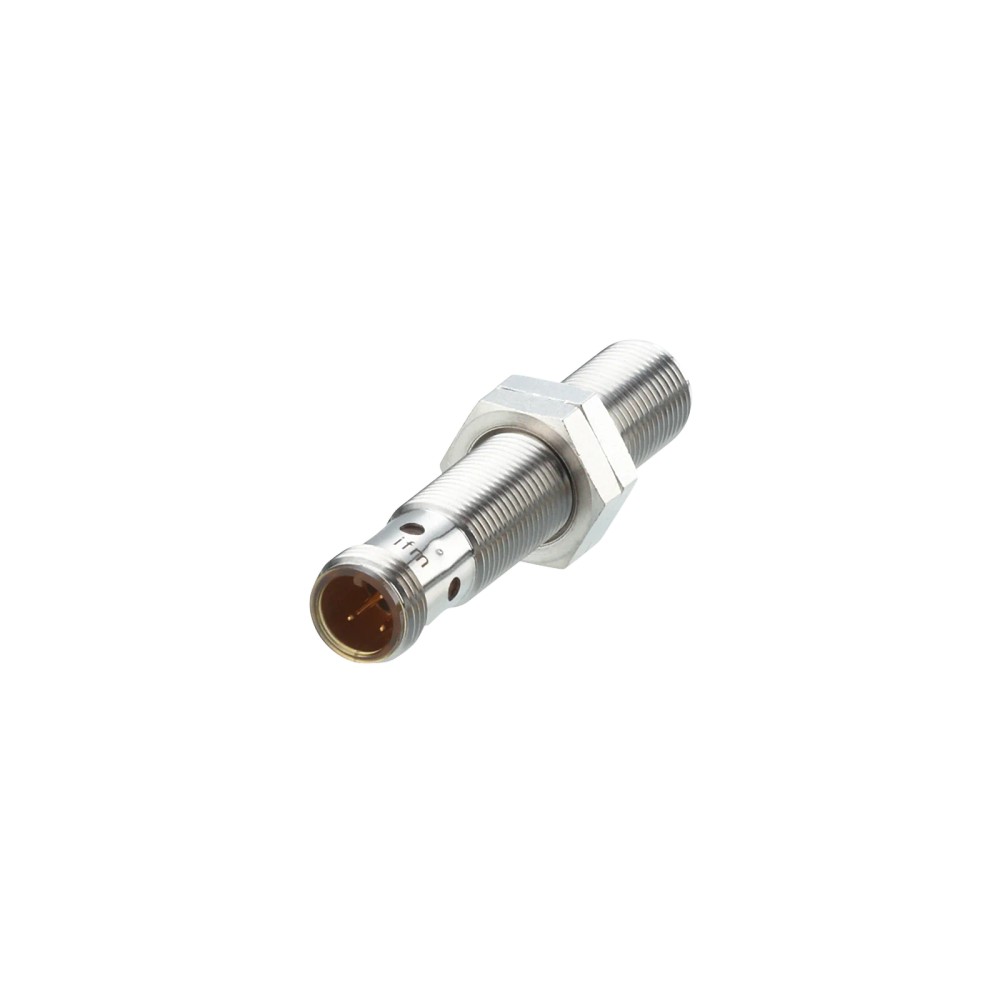

Imagem meramente ilustrativa

R$ 642,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC258
EAN: 4021179239202
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IFC258 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial M12 PNP 3mm IP68"

Destaques do Produto

Tecnologia

Sensor indutivo para detecção de objetos metálicos

Saída elétrica

PNP normalmente aberta

Alcance nominal

3 mm

Alimentação

10 a 30 V DC

Conexão

M12, codificação A, 3 contatos

Montagem e corpo

Embutida; M12 x 1; aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC258 IFM — Sensor Indutivo Totalmente Metálico, M12 x 1, PNP, alcance de 3 mm, montagem embutida, IP67/IP68

O IFC258 é um sensor indutivo totalmente metálico para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção de 3 mm e conexão elétrica M12 de 3 contatos. Seu invólucro é de aço inoxidável 316L e a ficha informa resistência à pressão de até 100 bar na face ativa.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Alcance de detecção	3 mm; distância de trabalho informada: 0 a 2,4 mm
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Formato e dimensões	M12 x 1; comprimento de 60 mm
Montagem	Embutida
Proteção e pressão	IP67/IP68; resistência à pressão de 100 bar na face ativa
Temperatura ambiente	-25 a 70 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, respeitando alcance de 3 mm e alimentação de 10 a 30 V DC.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha e proteção IP67/IP68 (Coolant).
Instalações que requerem corpo totalmente metálico em aço inoxidável 316L e montagem embutida M12 x 1.
Aplicações cuja entrada de controle aceite sinal PNP normalmente aberto, com corrente contínua máxima constante da saída de 100 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de objetos não metálicos: a ficha identifica o dispositivo como sensor indutivo e não declara detecção desses materiais.
Circuitos que não aceitem saída PNP normalmente aberta ou que exijam corrente constante de saída superior a 100 mA.
Instalações que exijam alcance superior a 3 mm ou frequência de comutação superior a 100 Hz, conforme os limites informados.
Alimentação fora da faixa especificada de 10 a 30 V DC.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: máquinas-ferramenta e sistemas de automação industrial que utilizem refrigerantes e lubrificantes; respeite a faixa ambiente de -25 a 70 °C e as condições de proteção declaradas.
Aplicação indicada: detecção indutiva em instalações industriais, quando a peça metálica estiver dentro da distância de trabalho de 0 a 2,4 mm e a geometria da instalação permitir montagem embutida.
Possibilidade de aplicação, a validar no projeto: detecção de posição de componentes metálicos em máquinas, desde que a entrada aceite PNP normalmente aberto, a alimentação esteja entre 10 e 30 V DC e a frequência requerida não ultrapasse 100 Hz.
A ficha não declara aplicação para detecção de materiais não metálicos, nem protocolos de comunicação; confirme o comportamento requerido no datasheet antes de especificar.

COMO ESCOLHER

Antes de comprar o IFC258 IFM — Sensor Indutivo Totalmente Metálico, M12 x 1, PNP, alcance de 3 mm, montagem embutida, IP67/IP68, verifique estes pontos:

Escolha o IFC258 quando

A aplicação precisar de detecção indutiva de metal, montagem embutida M12 x 1, alcance nominal de 3 mm, saída PNP normalmente aberta e alimentação DC de 10 a 30 V.

Verifique a interface antes da compra

Confirme se a entrada do controlador é compatível com PNP e se a corrente constante exigida não ultrapassa 100 mA. A ficha não informa protocolos de comunicação.

Considere outra especificação quando

A aplicação exigir alcance maior que 3 mm, frequência acima de 100 Hz, uma saída diferente de PNP normalmente aberta ou alimentação fora da faixa declarada. Se a exigência não estiver coberta pela ficha, consulte o datasheet ou o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IFC258	Código do produto informado no anúncio e na ficha.
Marca	IFM / ifm electronic	Fabricante indicado no contexto.
Tipo de produto	Sensor indutivo totalmente metálico	Categoria funcional declarada.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação informados na ficha.
Características especiais	Contatos banhados a ouro; invólucro todo em metal	Características declaradas para o modelo.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação declarada.
Consumo de corrente	Menor que 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe indicada no contexto do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuito	Sim, por impulso	Condição indicada na ficha.
Queda máxima de tensão da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite contínuo indicado para a saída.
EMC — ESD	4 kV CD / 8 kV AD, EN 61000-4-2	Níveis e norma de ensaio declarados.
EMC — HF irradiado	10 V/m, EN 61000-4-3	Nível e norma de ensaio declarados.
EMC — Burst	2 kV, EN 61000-4-4	Nível e norma de ensaio declarados.
EMC — AF com fio	10 V, EN 61000-4-6	Nível e norma de ensaio declarados.
Emissão	EN 55011, classe B	Classificação declarada para emissão.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação especificado.
Função de saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação informada.
Indicador de estado	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual e posições declaradas.

Detecção
Alcance de detecção	3 mm	Alcance informado para o sensor.
Distância de trabalho	0 a 2,4 mm	Faixa de trabalho indicada na ficha.
Montagem do sensor	Embutida	Tipo de montagem declarado.
Histerese	1 a 20% de Sr	Faixa especificada em relação a Sr.
Fator de correção — aço	1	Fator por material informado na ficha.
Fator de correção — aço inoxidável	0,6	Fator por material informado na ficha.
Fator de correção — latão	0,7	Fator por material informado na ficha.
Fator de correção — alumínio	0,6	Fator por material informado na ficha.
Fator de correção — cobre	0,3	Fator por material informado na ficha.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração declarada para a conexão elétrica.
Configuração elétrica	3 fios	Número de fios informado; consultar datasheet para pinagem.
Conexão de processo	Não especificada	A ficha não declara conexão de processo; M12 x 1 descreve o corpo roscado.

Condições ambientais e resistência
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP67 e IP68	Graus declarados na ficha.
Aplicação Coolant	Proteção indicada como Coolant	Descrição da proteção conforme informação da ficha.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite de pressão declarado especificamente para a face ativa.
Força de impacto	1 J	Valor informado na ficha.
Certificação UL	Ta -25 a 70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação A012; arquivo E174191	Dados UL reproduzidos conforme a ficha do produto.

Dados mecânicos e materiais
Formato construtivo	Corpo roscado	Forma construtiva declarada.
Rosca e dimensões	M12 x 1; comprimento de 60 mm	Dimensões informadas.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material declarado para a face ativa.
Material da janela dos LEDs	PEI	Material informado na ficha.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material declarado para as porcas.
Torque máximo de aperto	15 Nm	Limite máximo informado para o aperto.
Peso	28,3 g	Peso informado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Itens declarados como incluídos.

Confiabilidade e dados de produto
MTTF	1104 anos	Valor MTTF informado na ficha; não representa prazo de vida garantido.
GTIN	4021179239202	Identificador comercial informado.
SKU / Part Number	IFC258	Código de identificação do produto.
NCM	8536.50.90	Classificação informada no contexto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Software embarcado	Não	A ficha informa que não há software embedded incluído.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados; configuração elétrica de 3 fios. Alimentação de 10 a 30 V DC. Saída PNP normalmente aberta, corrente máxima constante de 100 mA. Verifique a pinagem no datasheet antes da ligação.

Processo Não há conexão de processo especificada. A conexão M12 x 1 refere-se ao formato roscado do sensor para montagem, não a uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sinal PNP normalmente aberto e corrente de saída dentro do limite informado.	✓	A ficha especifica saída PNP normalmente aberta e corrente máxima constante de 100 mA; valide também a alimentação de 10 a 30 V DC.
Entrada que exija saída NPN ou normalmente fechada.	✗	A função de saída indicada para este modelo é PNP normalmente aberta.
Conector ou cabo com interface M12 de codificação A e 3 contatos, com ligação conferida conforme o datasheet.	✓	A conexão elétrica especificada é M12, codificação A, com 3 contatos dourados.
Aplicação com demanda de detecção acima de 3 mm ou com frequência de comutação acima de 100 Hz.	✗	A ficha informa alcance de detecção de 3 mm e frequência de comutação de 100 Hz.
Uso em máquina-ferramenta com refrigerantes e lubrificantes, dentro das condições declaradas.	✓	A aplicação é indicada na ficha; ela também declara proteção IP67/IP68 (Coolant) e temperatura ambiente de -25 a 70 °C.
Montagem embutida em alojamento compatível com corpo roscado M12 x 1.	✓	A ficha especifica montagem embutida e designação da rosca M12 x 1; confira dimensões e condições de instalação no desenho dimensional.

INSTALAÇÃO

Como instalar o IFC258 IFM — Sensor Indutivo Totalmente Metálico, M12 x 1, PNP, alcance de 3 mm, montagem embutida, IP67/IP68

Confirme que o modelo, a saída PNP normalmente aberta e a tensão DC de 10 a 30 V correspondem à entrada e à alimentação do sistema.
Verifique no desenho dimensional o espaço disponível para corpo M12 x 1 com comprimento de 60 mm e montagem embutida.
Posicione o sensor em relação ao alvo dentro da distância de trabalho informada de 0 a 2,4 mm; considere o fator de correção do material do alvo.
Fixe o sensor sem exceder o torque máximo de 15 Nm e assegure que o alojamento corresponda ao desenho dimensional.
Conecte a interface M12 de codificação A e 3 contatos; consulte o datasheet para confirmar a pinagem antes de energizar.
Após a ligação, verifique o LED amarelo de status de chaveamento e teste a comutação com a peça-alvo na posição de operação.

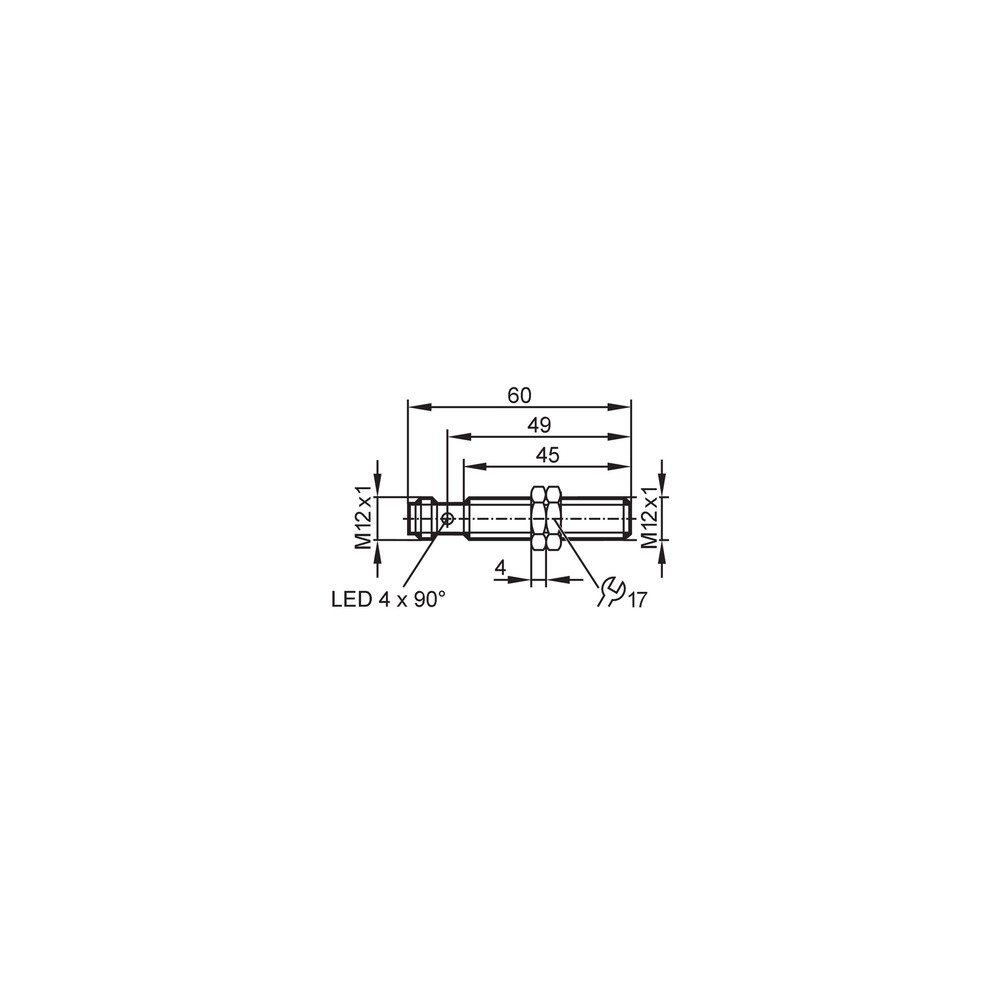

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa de 10 a 30 V DC, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira a pinagem no datasheet e teste a posição do alvo dentro de 0 a 2,4 mm.
A entrada do controlador não reconhece a saída.	A entrada pode exigir uma função diferente de PNP normalmente aberta ou pode haver erro na conexão dos 3 fios.	Confirme o tipo de entrada do controlador, a configuração PNP normalmente aberta e a pinagem da conexão M12 no datasheet.
A detecção ocorre a uma distância menor que a esperada.	O alvo pode estar além da distância de trabalho ou ser de um material com fator de correção menor que o do aço.	Meça a distância entre alvo e face ativa e compare o material com os fatores de correção declarados na ficha.
O sensor apresenta interrupções ou a saída deixa de operar sob carga.	A carga pode exceder a corrente máxima constante de saída de 100 mA ou pode haver curto-circuito na instalação.	Meça a corrente da carga, confira a fiação e procure curto-circuitos; compare a carga com o limite informado no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFC258 em português (Datasheet) Desenho em escala IFC258 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFC258 e para que serve?

É um sensor indutivo totalmente metálico destinado à detecção de objetos metálicos em aplicações industriais. Sua saída é PNP normalmente aberta.

Qual conexão elétrica e configuração de saída ele utiliza?

Utiliza conexão M12 de codificação A com 3 contatos dourados e configuração de 3 fios. A ficha declara saída PNP normalmente aberta; consulte o datasheet para a pinagem.

O que acompanha o produto?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios listados no contexto.

Este sensor serve para detectar peças de plástico ou outros materiais não metálicos?

A ficha o especifica como sensor indutivo, mas não declara detecção de materiais não metálicos. Para esse requisito, confirme a tecnologia adequada com o fabricante.

Posso usar o IFC258 em uma instalação que exige saída NPN ou normalmente fechada?

Não conforme a configuração declarada para este modelo: a ficha especifica saída PNP normalmente aberta. Se o circuito exigir NPN ou normalmente fechada, selecione uma versão cuja ficha declare essa saída.

O sensor não aciona a entrada do CLP; o que devo verificar antes de trocar?

Verifique se a alimentação está entre 10 e 30 V DC, se a entrada aceita PNP normalmente aberta e se a ligação M12 segue a pinagem do datasheet. Confira também se o alvo está dentro da distância de trabalho.

A detecção fica instável ou acontece só muito perto do alvo: qual pode ser a causa?

A distância pode estar fora da faixa de trabalho ou o material do alvo pode exigir considerar seu fator de correção. Compare o material e a posição do alvo com os dados da ficha antes de substituir o sensor.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha-o quando a aplicação exigir saída PNP normalmente aberta, montagem embutida M12 x 1 e alcance nominal de 3 mm. Se precisar de outra saída, alcance ou frequência, compare com a ficha da alternativa.

Como devo instalar e apertar o sensor?

Confira o desenho dimensional, mantenha o alvo dentro da distância de trabalho e não exceda o torque máximo de aperto de 15 Nm. Use o datasheet para validar a pinagem antes de energizar.

É um kit com cabo ou conector de acoplamento?

O contexto informa conexão elétrica M12, mas não lista cabo ou conector de acoplamento como itens incluídos. O único material incluído especificado são 2 porcas de fixação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha especifica detecção de objetos metálicos. (Ref.: tipo de sensor: indutivo)

PNP normalmente aberto

Configuração de saída em que a ficha identifica a saída como PNP e a função como normalmente aberta. (Ref.: função elétrica e função de saída)

Alcance de detecção

Distância nominal de detecção especificada para o sensor; a ficha também informa uma distância de trabalho de 0 a 2,4 mm. (Ref.: alcance de detecção: 3 mm)

Montagem embutida

Forma de instalação indicada para o corpo do sensor, a ser considerada no projeto do alojamento. (Ref.: tipo de montagem: embutido)

Grau de proteção IP

Classificação de proteção declarada para o invólucro; os graus informados para este modelo são IP67 e IP68. (Ref.: grau de proteção)
