Sensor Indutivo AS-Interface IFM IFC247

Pré-visualizar: IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68

IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68

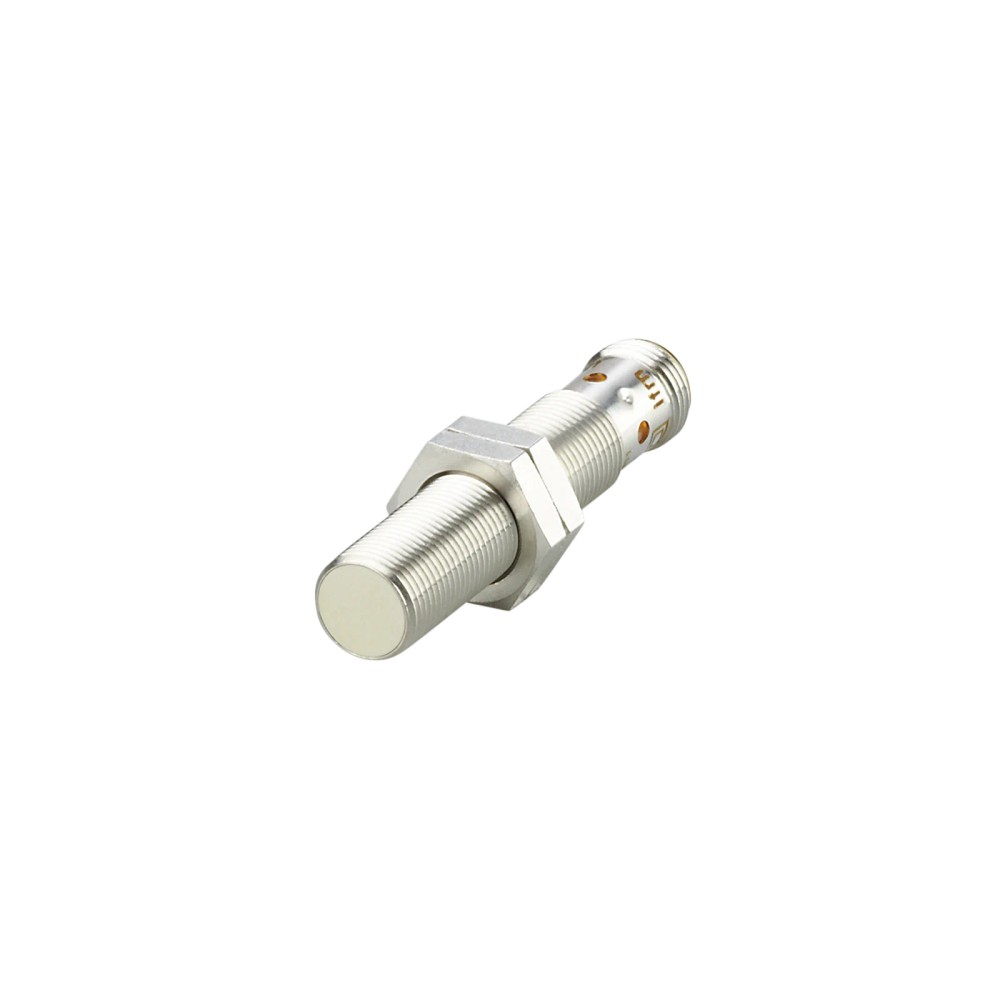

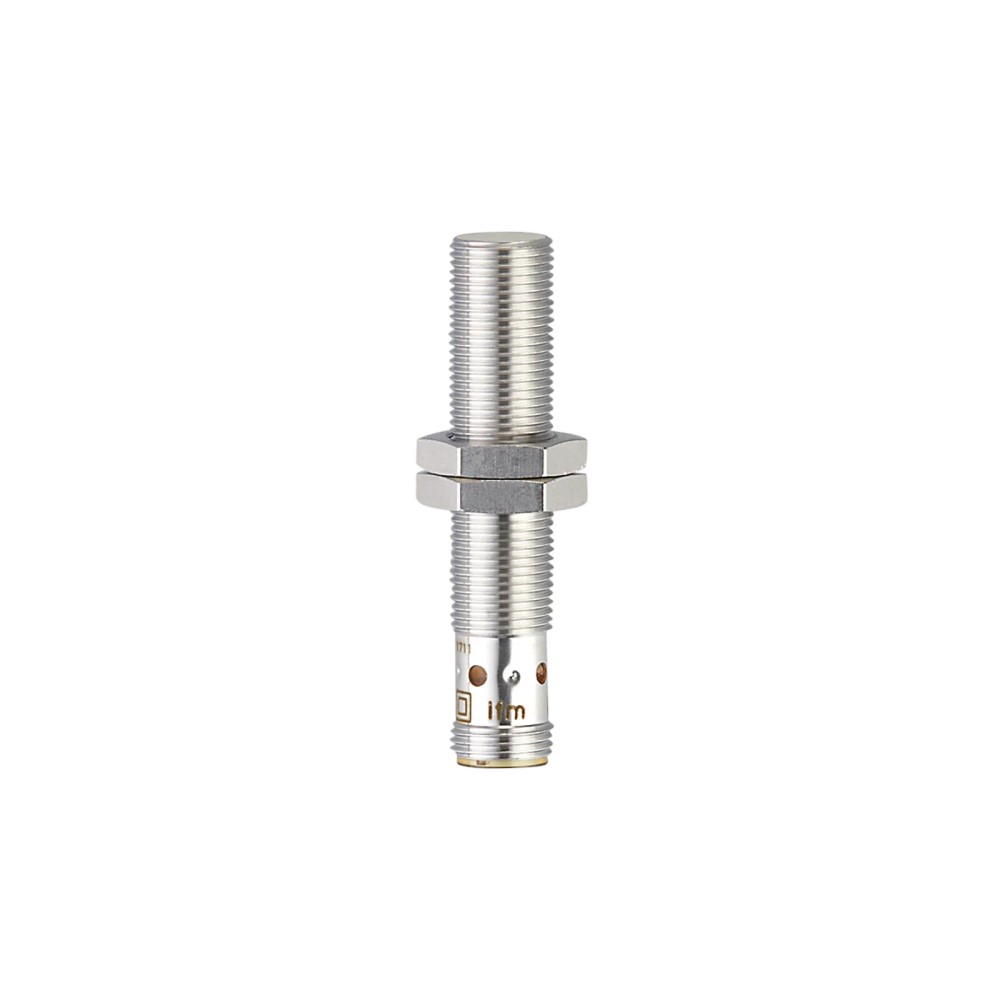

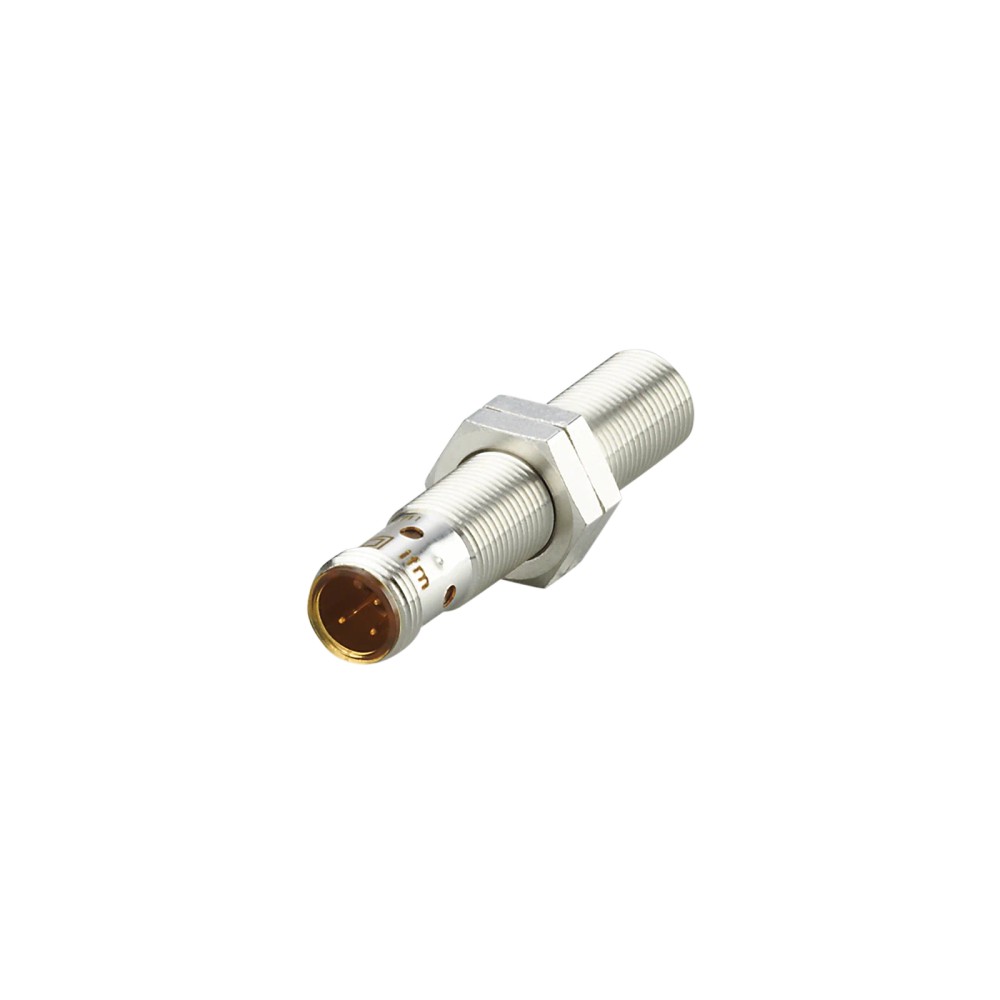

Imagem meramente ilustrativa

R$ 876,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC247
EAN: 4021179086462
NCM do produto: 85365090

Destaques do Produto Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68"

Destaques do Produto

Rosca

M12 x 1

Alcance

4 mm (embutido)

Tecnologia

AS-Interface

Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68

O IFC247 é um sensor indutivo robusto projetado para integração em redes AS-Interface, ideal para ambientes industriais agressivos. Ele oferece um alcance de detecção de 4 mm com montagem embutida e possui corpo em aço inoxidável resistente a refrigerantes e lubrificantes. Com grau de proteção IP68, garante alta confiabilidade na detecção de objetos metálicos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IFC247
Marca	IFM
Tecnologia	AS-Interface
Tipo de montagem	Embutido
Alcance	4 mm
Proteção	IP 68
Temperatura	-25...70 °C
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramentas com exposição constante a refrigerantes e lubrificantes
Ambientes industriais que utilizam rede AS-Interface para otimização de cabeamento
Instalações que exigem montagem embutida em estruturas metálicas

⚠ Considere outro se precisa de:

Instalações em ambientes com temperaturas inferiores a -25°C ou superiores a 70°C
Conexão direta em sistemas de automação que não suportam o protocolo AS-Interface
Uso em aplicações que exijam detecção de materiais não metálicos
Montagem em locais onde a vibração mecânica excede a resistência estrutural especificada

APLICAÇÕES E USO

Automação de máquinas-ferramentas
Sistemas de transporte e triagem em ambientes industriais
Ambientes com presença constante de refrigerantes, lubrificantes e fluidos de corte

COMO ESCOLHER

Antes de comprar o IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68, verifique estes pontos:

Aplicação com Redes AS-i

Escolha o IFC247 quando o projeto utilizar barramento AS-Interface para descentralização de E/S. Se o sistema for de I/O digital tradicional (24V DC), busque sensores indutivos com saída PNP/NPN padrão.

Ambientes com Refrigerantes

O IFC247 é indicado devido à sua resistência a fluidos industriais. Para ambientes secos e sem exposição química, modelos mais simples podem atender, mas o aço inoxidável do IFC247 oferece maior vida útil.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de Operação	26,5...31,6 DC V	Faixa de alimentação permitida via AS-Interface
Consumo de corrente	< 30 mA	Consumo elétrico sob condições normais de operação
Versão AS-i	2.1	Padrão de comunicação do protocolo

Faixa de Detecção
Alcance de detecção	4 mm	Distância nominal de detecção garantida
Distância de trabalho	0...3,25 mm	Faixa operacional segura para detecção
Frequência de comutação	100 Hz	Velocidade máxima de operação do sensor

Dados Mecânicos
Material do corpo	1.4404 (aço inoxidável / 316L)	Material resistente a corrosão e químicos
Material da face	LCP transparente	Material da face ativa do sensor
Dimensões	M12 x 1 / 60 mm	Formato físico e comprimento total

Condições Ambientais
Grau de proteção	IP 68	Proteção contra imersão e agentes refrigerantes
Temperatura ambiente	-25...70 °C	Faixa de temperatura para operação confiável

COMPATIBILIDADE

Comunicação

• AS-Interface (Versão 2.1)

Conexões

Elétrica Conector M12, 4 pinos, dourado

Processo M12x1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede AS-Interface	✓	O sensor é nativamente compatível com protocolos de comunicação AS-i.
Entrada Digital CLP 24V (não-rede)	✗	Requer interface AS-i para decodificação do sinal, não opera como sensor discreto comum.

INSTALAÇÃO

Como instalar o IFC247 IFM - Sensor Indutivo AS-Interface Automação Industrial M12x1 4mm IP68

Certifique-se de que a rede AS-Interface esteja desenergizada antes da conexão.
Posicione o sensor no suporte de fixação respeitando a profundidade de 60mm.
Utilize as 2 porcas de fixação inclusas para prender o sensor embutido na superfície.
Conecte o conector M12 de 4 pinos ao cabo da rede AS-Interface, garantindo o torque correto.
Energize o sistema e verifique o LED vermelho de função.
Realize o comissionamento do nó AS-i no controlador central.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não responde ou LED vermelho não acende	Falha na rede AS-i ou falta de alimentação 30V	Verificar tensão de alimentação no barramento e endereço do módulo
Sensor atua sem presença do alvo ou falha na comutação	Interferência de material metálico adjacente	Verificar se a montagem respeita a zona de exclusão metálica para montagem embutida
Perda intermitente de sinal	Danos no cabo ou conector M12	Inspecionar continuidade dos fios no conector e integridade física do cabo
Sensor não detecta o alvo ou detecção instável	Objeto fora do alcance nominal	Medir a distância entre a face ativa e o objeto (limite 0-3,25mm)

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFC247?

O IFC247 é um sensor indutivo com tecnologia AS-Interface projetado para automação industrial, ideal para detectar objetos metálicos em máquinas de ferramentas com presença de refrigerantes e lubrificantes.

O que acompanha o produto?

O produto acompanha o sensor e 2 porcas de fixação para a instalação.

Posso conectar este sensor diretamente em uma entrada digital comum de um CLP?

Não, este modelo opera exclusivamente via rede AS-Interface (versão 2.1) e requer um mestre AS-Interface para o processamento dos sinais digitais.

Este sensor detecta objetos não metálicos como plásticos ou madeira?

Não, este sensor é do tipo indutivo, projetado especificamente para a detecção de alvos metálicos (aço, latão, alumínio, cobre, aço inoxidável).

Meu sensor parou de detectar, o que devo fazer?

Verifique a alimentação da rede AS-i, o estado dos LEDs de função (vermelho) e status (amarelo) e a conexão do cabo M12.

O que significa o LED vermelho no sensor?

O LED vermelho indica a disponibilidade/função do sensor na rede AS-Interface; se estiver apagado ou piscando de forma atípica, pode haver falha de comunicação ou alimentação.

Por que escolher este modelo em vez de um sensor indutivo padrão?

O IFC247 é otimizado para ambientes com refrigerantes, enquanto modelos padrão podem falhar precocemente devido à vedação insuficiente ou materiais incompatíveis.

Qual a diferença deste sensor para um modelo de saída discreta convencional?

O IFC247 utiliza o protocolo AS-Interface, ideal para redução de cabeamento em redes de sensores, enquanto modelos convencionais exigem cabos dedicados para cada sinal.

Como instalar o sensor corretamente?

A montagem deve ser embutida, respeitando o limite do corpo do sensor, garantindo que a face ativa não sofra interferência excessiva do material circundante.

Qual a durabilidade e condições de operação deste sensor?

O sensor possui proteção IP68, sendo resistente a líquidos, e opera em temperaturas entre -25 °C e 70 °C conforme especificado na ficha técnica.

GLOSSÁRIO TÉCNICO

AS-Interface

Protocolo de rede industrial para atuadores e sensores de nível de campo. (Ref.: Versão AS-i 2.1)

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de um campo eletromagnético. (Ref.: Tipo de sensor)

Montagem Embutida

Instalação onde o sensor pode ser montado faceado em material metálico sem que isso prejudique sua precisão de detecção. (Ref.: Tipo de montagem)

IP68

Grau de proteção que indica total proteção contra poeira e proteção contra imersão contínua em água ou refrigerantes. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação de aproximação e o ponto de descomutação de afastamento do objeto. (Ref.: Histerese 1...20% Sr)
