Sensor Indutivo IFM IFC246 M12 PNP 8mm

Pré-visualizar: IFC246 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm

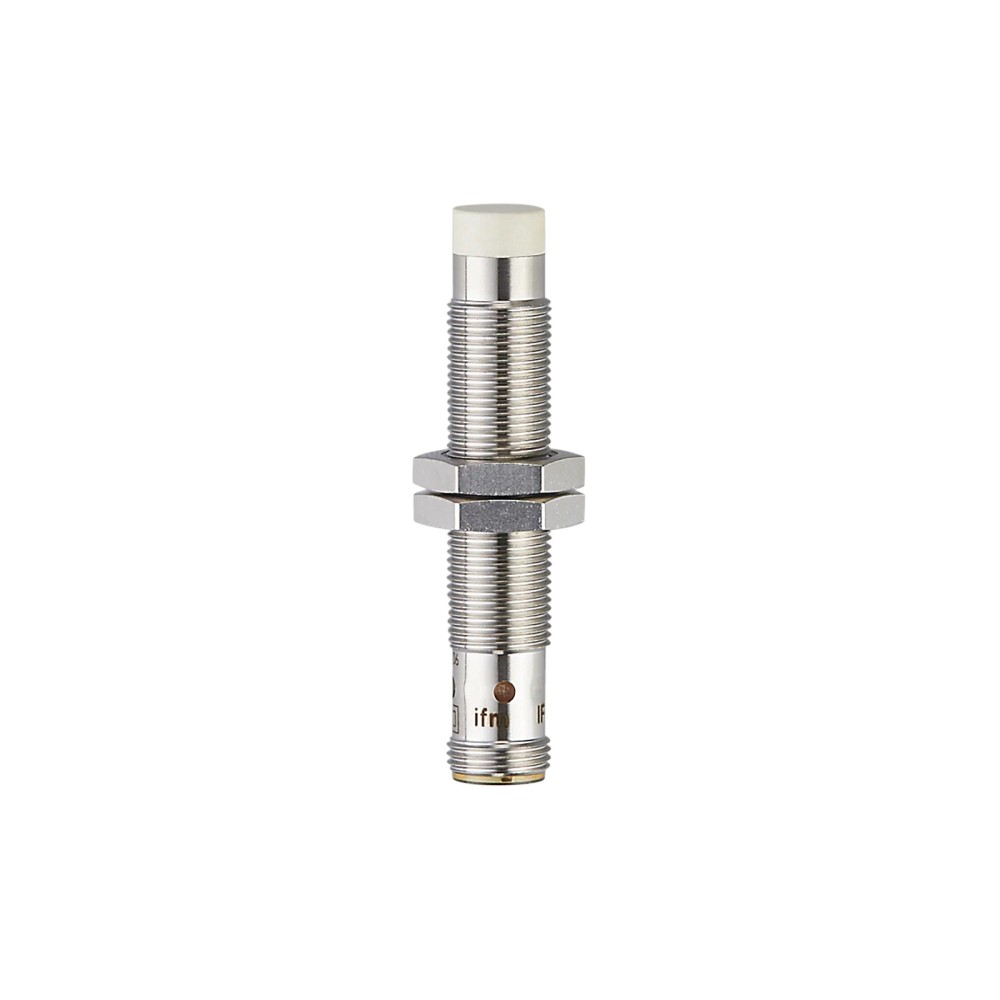

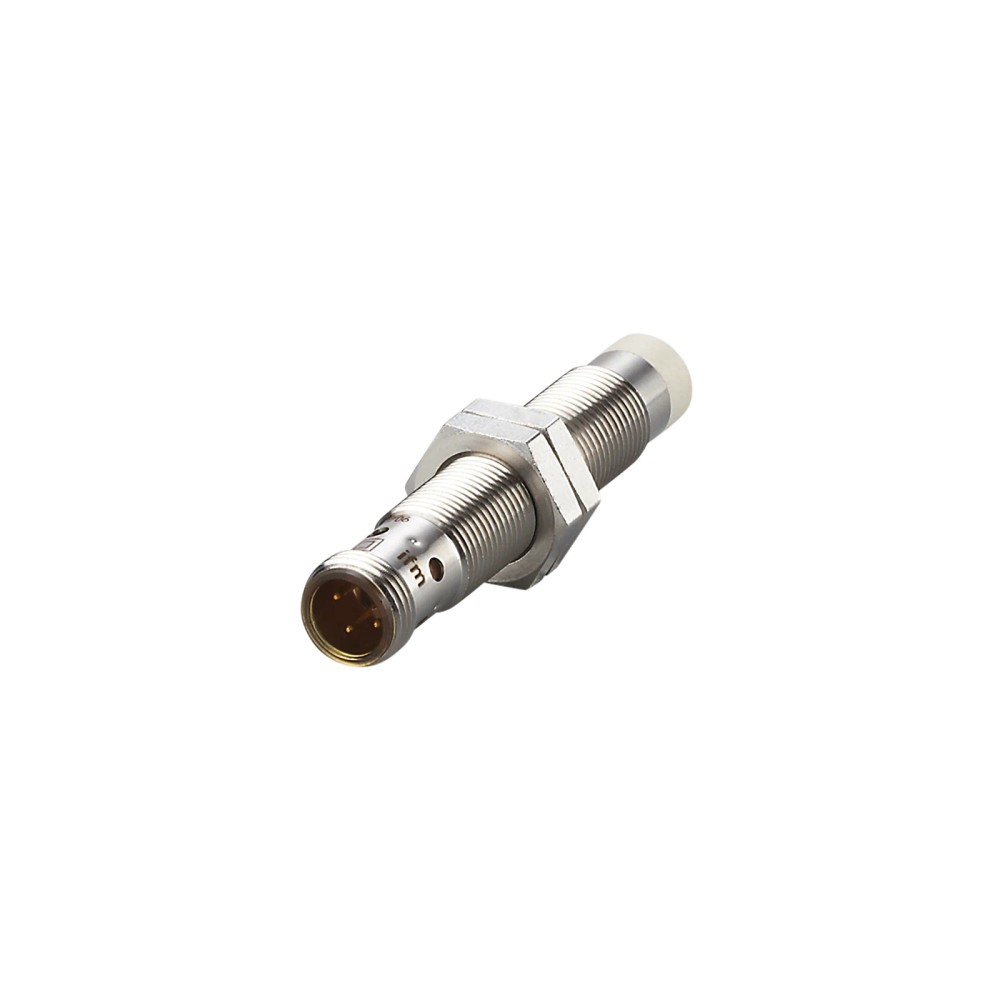

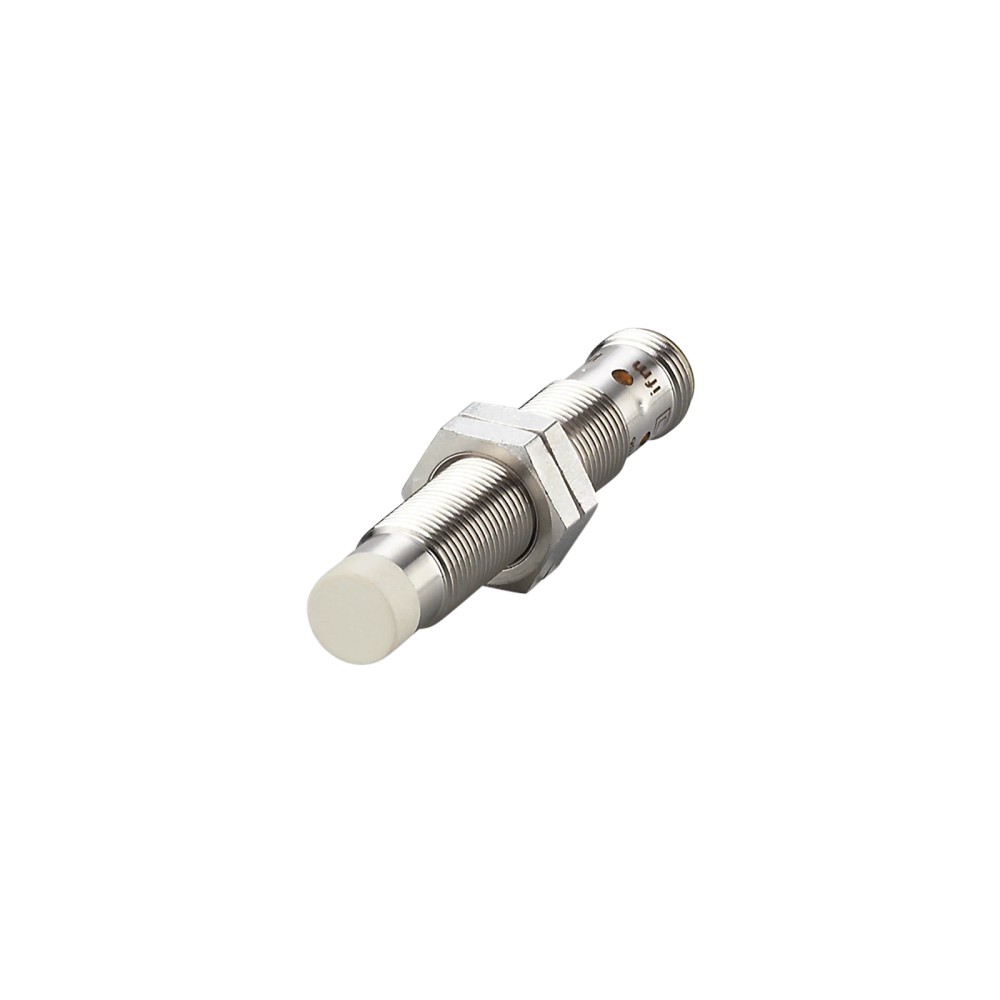

IFC246 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm

Imagem meramente ilustrativa

R$ 637,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC246
EAN: 4021179086455
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IFC246 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 8mm"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance nominal

8 mm, não embutido

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

-25...70 °C; IP 68 (Coolant)

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IFC246, M12 PNP, alcance de detecção de 8 mm, não embutido

O IFM IFC246 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e conexão elétrica M12 de 3 contatos. Seu invólucro é M12 x 1, com comprimento de 65 mm, e o grau de proteção informado é IP 68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	IFC246
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm; não embutido
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Alimentação	10...30 V DC
Grau de proteção	IP 68; aplicação indicada: Coolant
Temperatura de operação	-25...70 °C
Frequência de comutação	2000 Hz
Dimensões e material do invólucro	M12 x 1, comprimento 65 mm; aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em máquinas-ferramenta e aplicações industriais de automação, incluindo ambientes associados a refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Aplicações que aceitem saída PNP normalmente aberta, alimentação DC entre 10 e 30 V e montagem não embutida.
Instalações em que sejam compatíveis a rosca M12 x 1, o alcance nominal de 8 mm e os limites ambientais informados.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou normalmente fechada; a saída deste modelo é PNP normalmente aberta.
Não selecionar para alimentação fora da faixa especificada de 10...30 V DC.
Não dimensionar como sensor de alcance superior a 8 mm; a ficha informa alcance nominal de 8 mm e distância de trabalho de 0...6,5 mm.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção indutiva em máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes; o contexto também identifica a aplicação como Coolant.
Em automação industrial, pode ser aplicado à detecção de alvos metálicos quando a lógica de entrada aceita saída PNP normalmente aberta e a geometria de montagem atende ao requisito não embutido. Esta utilização é uma possibilidade baseada nas características, não uma aplicação adicional explicitamente certificada.
Respeite a faixa ambiente de -25...70 °C, a distância de trabalho informada de 0...6,5 mm e as condições de instalação do fabricante. A classificação IP 68 não deve ser interpretada como evidência de adequação a qualquer fluido, pressão ou condição de imersão; consulte o datasheet para limites específicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IFC246, M12 PNP, alcance de detecção de 8 mm, não embutido, verifique estes pontos:

Escolha o IFC246 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, instalação não embutida e alcance nominal de 8 mm, com alimentação de 10...30 V DC e conexão M12 de 3 contatos.

Considere outra configuração quando

O circuito de comando exigir saída NPN ou normalmente fechada, ou quando a alimentação disponível estiver fora de 10...30 V DC. Confirme também se a distância de trabalho necessária cabe na faixa informada de 0...6,5 mm.

Verifique a montagem e o ambiente

Confira espaço para corpo roscado M12 x 1 de 65 mm, instalação não embutida, faixa de -25...70 °C e adequação do grau IP 68 à condição real de uso. Consulte a folha de dados do fabricante para detalhes de aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha.
Modelo	IFC246	Código do produto e SKU.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Aplicação indicada	Coolant; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas no contexto do produto.
Características declaradas	Contatos banhados a ouro; fator de correção = 1; resistência a campos eletromagnéticos	Características especiais listadas no catálogo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	20 mA	Valor informado no catálogo.
Corrente por contato	100 mA	Limite informado por contato; considerar no dimensionamento da carga.
Queda de tensão máxima na saída DC	2,5 V	Valor máximo informado para a saída.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Categoria de isolamento	Classe II	Classificação informada no catálogo.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado para a saída.
Frequência de comutação DC	2000 Hz	Frequência máxima especificada no contexto.

Detecção e desvios
Alcance de detecção nominal	8 mm	Alcance especificado; o sensor é não embutido.
Distância de trabalho	0...6,5 mm	Faixa de trabalho informada no catálogo; considerar na aplicação.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação do ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores declarados para os materiais listados.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Conexão especificada no catálogo; conferir pinagem no datasheet.
Conexão mecânica	Rosca M12 x 1	Dimensão do corpo roscado.

Condições ambientais e conformidade
Grau de proteção	IP 68 (Coolant)	Classificação e indicação de aplicação informadas; observar condições e instruções do fabricante.
Temperatura de operação	-25...70 °C	Faixa ambiente especificada.
Imunidade a campo eletromagnético	300 mT	Valor máximo informado no catálogo.
Normas de compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011: emissão classe B	Valores e referências de ensaio declarados no contexto.
Certificações	UL (Ta -25...70 °C, Enclosure type 1, Limited Voltage/Current, aprovação A005, arquivo E174191), CE, UKCA	Certificações listadas no catálogo.

Dados mecânicos
Dimensões	M12 x 1; comprimento 65 mm	Dimensão do corpo informada.
Método de montagem	Não embutido	Requisito de instalação declarado.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material especificado para o invólucro.
Face ativa	LCP branco	Material informado no catálogo.
Janela dos LEDs	PEI	Material informado no catálogo.
Porcas de fixação	Latão revestido com bronze branco; 2 porcas	Material e quantidade listados como componentes de fixação.
Peso	27,5 g	Peso indicado no catálogo.
MTTF	661 anos	Valor declarado no catálogo; não representa garantia ou vida útil garantida.

Indicadores e diagnóstico
Indicador de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual de comutação descrita na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital indicado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação 10...30 V DC; saída PNP normalmente aberta. Corrente por contato informada: 100 mA. Verifique a pinagem no datasheet do fabricante antes de ligar; não há diagrama de pinagem separado fornecido no contexto.

Processo Conexão mecânica por corpo roscado M12 x 1, comprimento 65 mm; montagem não embutida. A conexão M12 elétrica e a rosca mecânica são especificações distintas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme a compatibilidade elétrica da entrada e a carga dentro dos limites aplicáveis.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	A saída informada para este modelo é PNP normalmente aberta.
Montagem com rosca M12 x 1 e instalação não embutida	✓	A ficha informa corpo M12 x 1 e método de montagem não embutido; respeite as condições de instalação do fabricante.
Detecção cuja distância necessária excede a distância de trabalho indicada de 0...6,5 mm	✗	A ficha informa distância de trabalho de 0...6,5 mm; o alcance nominal de 8 mm não deve ser tratado como distância garantida de operação.
Uso em temperatura ambiente fora de -25...70 °C	✗	A faixa de temperatura de operação informada é -25...70 °C.
Aplicação com refrigerantes ou lubrificantes	✓	A aplicação Coolant e o uso em máquinas-ferramenta com refrigerantes e lubrificantes constam no contexto; valide as condições específicas do processo e a documentação do fabricante.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IFC246, M12 PNP, alcance de detecção de 8 mm, não embutido

Confirme no projeto que a entrada do controlador aceita saída PNP normalmente aberta e que a alimentação está entre 10 e 30 V DC.
Verifique espaço de instalação para corpo roscado M12 x 1, comprimento de 65 mm, e confirme que a montagem requerida é não embutida.
Posicione o sensor em relação ao alvo considerando distância de trabalho de 0...6,5 mm e orientações do fabricante para montagem.
Fixe o sensor com as duas porcas indicadas no catálogo, sem aplicar torque não especificado; consulte o fabricante para o torque de montagem.
Conecte o cabo ou componente M12 compatível e valide a pinagem no datasheet antes de energizar; não infira a pinagem apenas pelo número de contatos.
Energize dentro da faixa especificada e confirme a comutação pela entrada do controlador e pelo LED amarelo de status, verificando que o ambiente esteja dentro dos limites informados.

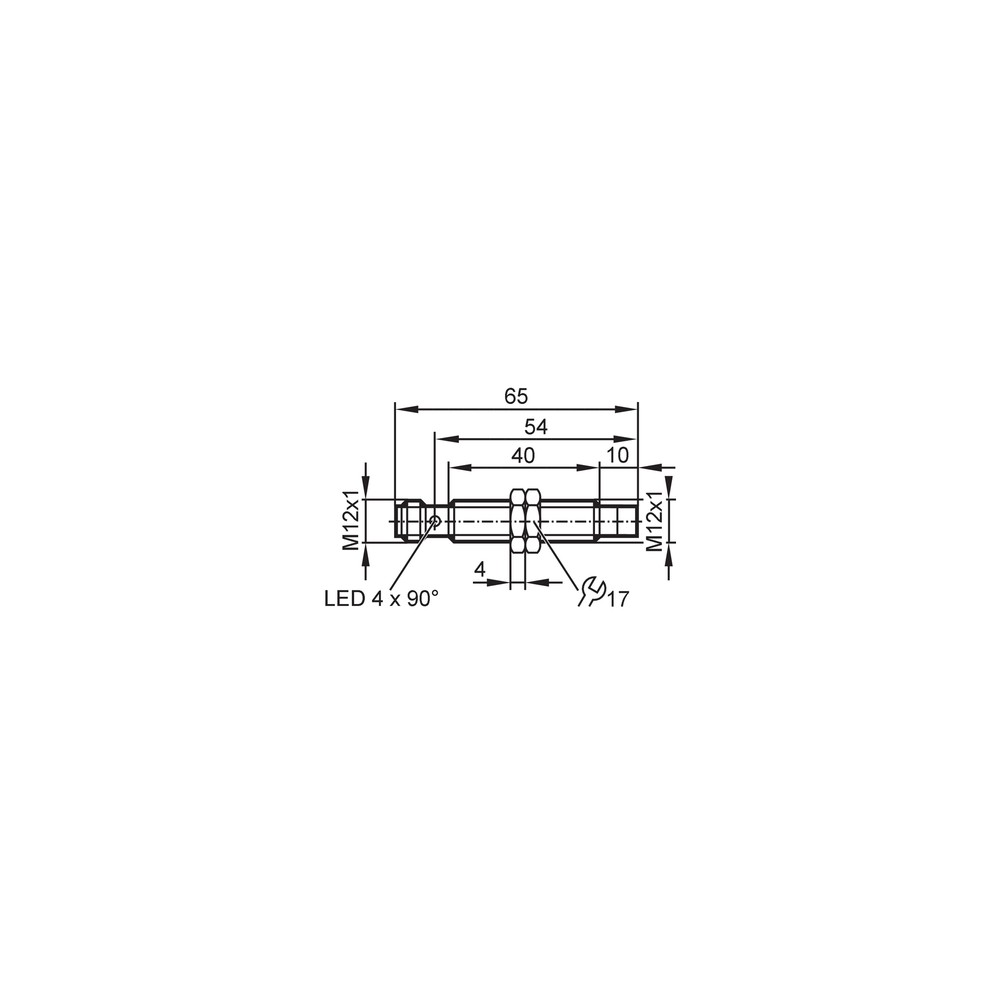

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação, conforme informação do catálogo.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incompatível com entrada PNP, distância de trabalho excedida ou alvo fora da área de detecção.	Meça a alimentação nos terminais, confira a configuração da entrada e a pinagem no datasheet, aproxime o alvo dentro de 0...6,5 mm e observe o LED de status.
A entrada permanece acionada ou desacionada de forma incompatível com a lógica do sistema.	A lógica esperada pode ser normalmente fechada, enquanto o IFC246 tem saída normalmente aberta, ou pode haver incompatibilidade entre a saída PNP e a entrada conectada.	Compare o diagrama elétrico do controlador com a especificação PNP normalmente aberta e verifique a mudança de estado na saída durante a aproximação e o afastamento do alvo.
Comutação instável ou ponto de detecção diferente do esperado.	Montagem ou distância em relação ao alvo inadequada, ou aplicação fora das condições indicadas para montagem não embutida.	Confira a posição mecânica, a distância de trabalho de 0...6,5 mm e o requisito de montagem não embutida; consulte as tolerâncias no datasheet.
O sensor não opera após ligação ou apresenta falha na saída.	Curto-circuito, sobrecarga, inversão de polaridade ou conexão incorreta são possibilidades a verificar; o produto lista proteções para essas condições, mas isso não elimina a necessidade de corrigir a causa.	Desenergize o circuito, inspecione cabos e conexões, verifique polaridade, carga e corrente por contato informada de 100 mA; reconecte conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFC246 (PT-BR) (Datasheet) Desenho em escala IFM IFC246 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC246 e para que serve?

É um sensor indutivo para detectar alvos metálicos em aplicações de automação industrial. A ficha o associa a máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.

O IFC246 funciona com entrada PNP normalmente aberta e qual conexão elétrica usa?

Sim, sua saída é PNP normalmente aberta. A conexão é M12, codificação A, com 3 contatos dourados; confirme a pinagem no datasheet antes da ligação.

O que acompanha o sensor?

O catálogo informa duas porcas de fixação. Não há outros acessórios listados no contexto do produto.

Posso usar este sensor se o meu controlador exige saída NPN?

Não como substituição direta: a ficha especifica saída PNP. Verifique a arquitetura da entrada e selecione uma versão compatível se o circuito exigir NPN.

Este modelo atende a uma aplicação que precisa de saída normalmente fechada?

Não, a função de saída informada é normalmente aberta. Uma aplicação que exija normalmente fechada requer outra configuração de sensor.

O sensor parou de detectar; o que devo verificar antes de trocar?

Verifique alimentação entre 10 e 30 V DC, ligação e compatibilidade da entrada PNP, além da distância entre sensor e alvo. Observe também o LED amarelo de status para identificar se há comutação.

A detecção oscila; isso significa que o sensor está danificado?

Não necessariamente. Confira montagem não embutida, posicionamento do alvo e distância de trabalho de 0...6,5 mm; depois valide as condições de instalação no datasheet.

Como decido entre este modelo e outro sensor indutivo?

Escolha o IFC246 quando precisar de PNP normalmente aberto, alcance nominal de 8 mm, montagem não embutida e alimentação de 10...30 V DC. Para outra lógica de saída ou alimentação, selecione um modelo cujas especificações correspondam ao circuito.

O alcance de 8 mm garante detecção a essa distância em qualquer instalação?

Não. A ficha também informa distância de trabalho de 0...6,5 mm; dimensione a montagem com esse dado e consulte o datasheet para condições e tolerâncias.

Como instalar e conferir a operação após a montagem?

Fixe o corpo M12 x 1 na configuração não embutida, conecte conforme a pinagem do datasheet e energize dentro da faixa especificada. Valide a mudança de estado na entrada do controlador e observe o LED de status.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha especifica alcance de detecção de 8 mm. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação especificado para o IFC246; exige entrada de controlador compatível com PNP. (Ref.: função elétrica)

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do sensor. (Ref.: função de saída)

Montagem não embutida

Configuração de montagem declarada para o sensor e que deve ser considerada no posicionamento em relação ao alvo. (Ref.: método de montagem)

IP 68

Grau de proteção informado para o invólucro; a aplicação indicada na ficha é Coolant, e as condições específicas devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção)
